PayBand - браслет оплаты своими руками
В комментах поста о моём кольце с картой отписался пикабушник с просьбой помочь или непосредственно сделать модуль из карты сбера под универсальный браслет (покупался на дикихягодках (ищется по тегу "браслет rfid"), на али не смог найти именно такой).
Благо он в Москве, я в Подмосковье, приехал, привёз новую карту да по-мелочи.
Казалось, легко сделаю, как кольцо.
Спойлер : хрен там плавал и купался.
(Опять пост выйдет длинным, с подробностями, нюансами, разбором ошибок.)

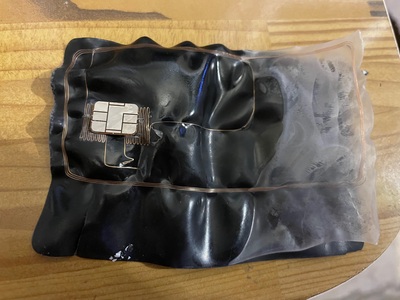

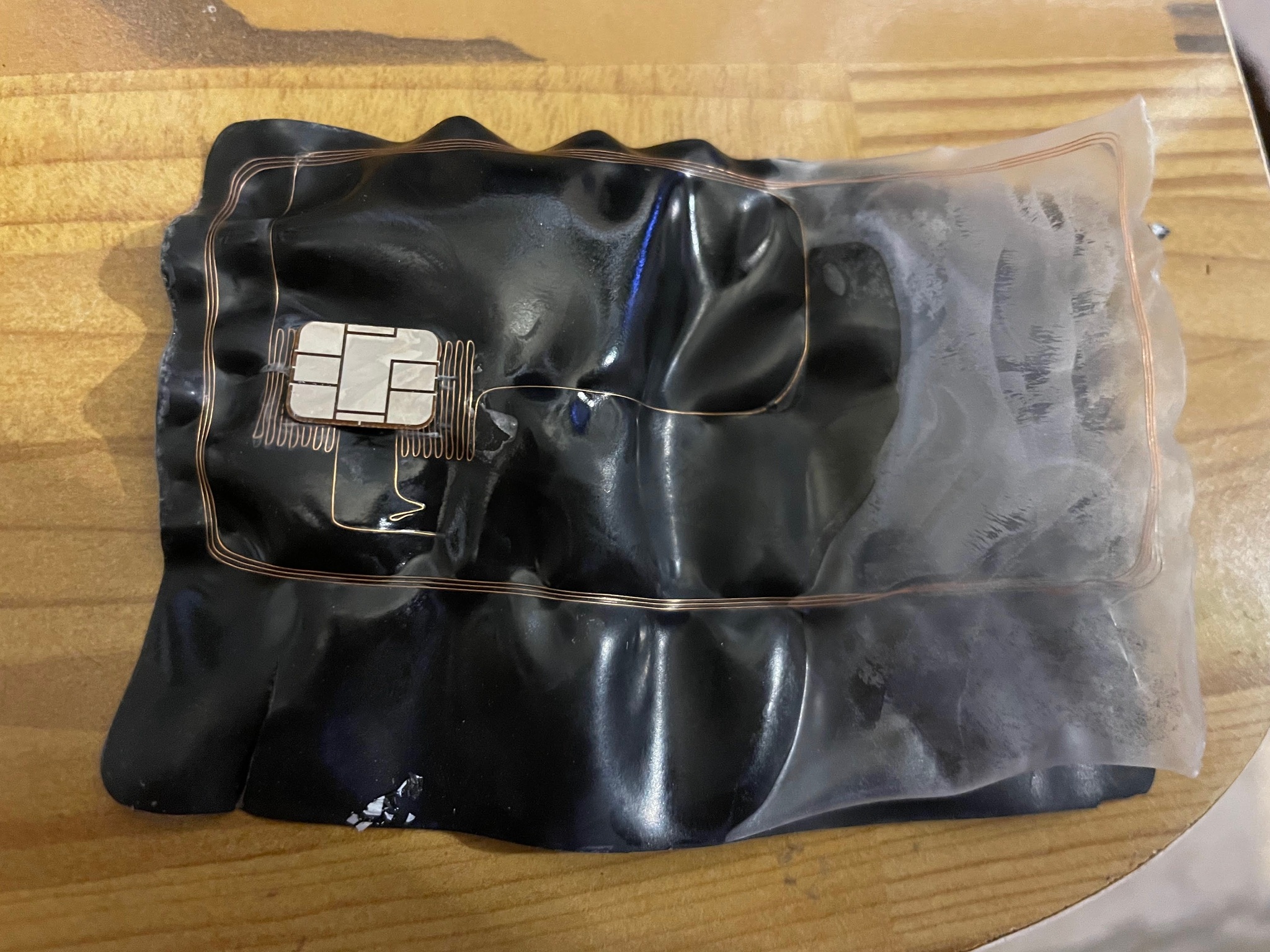

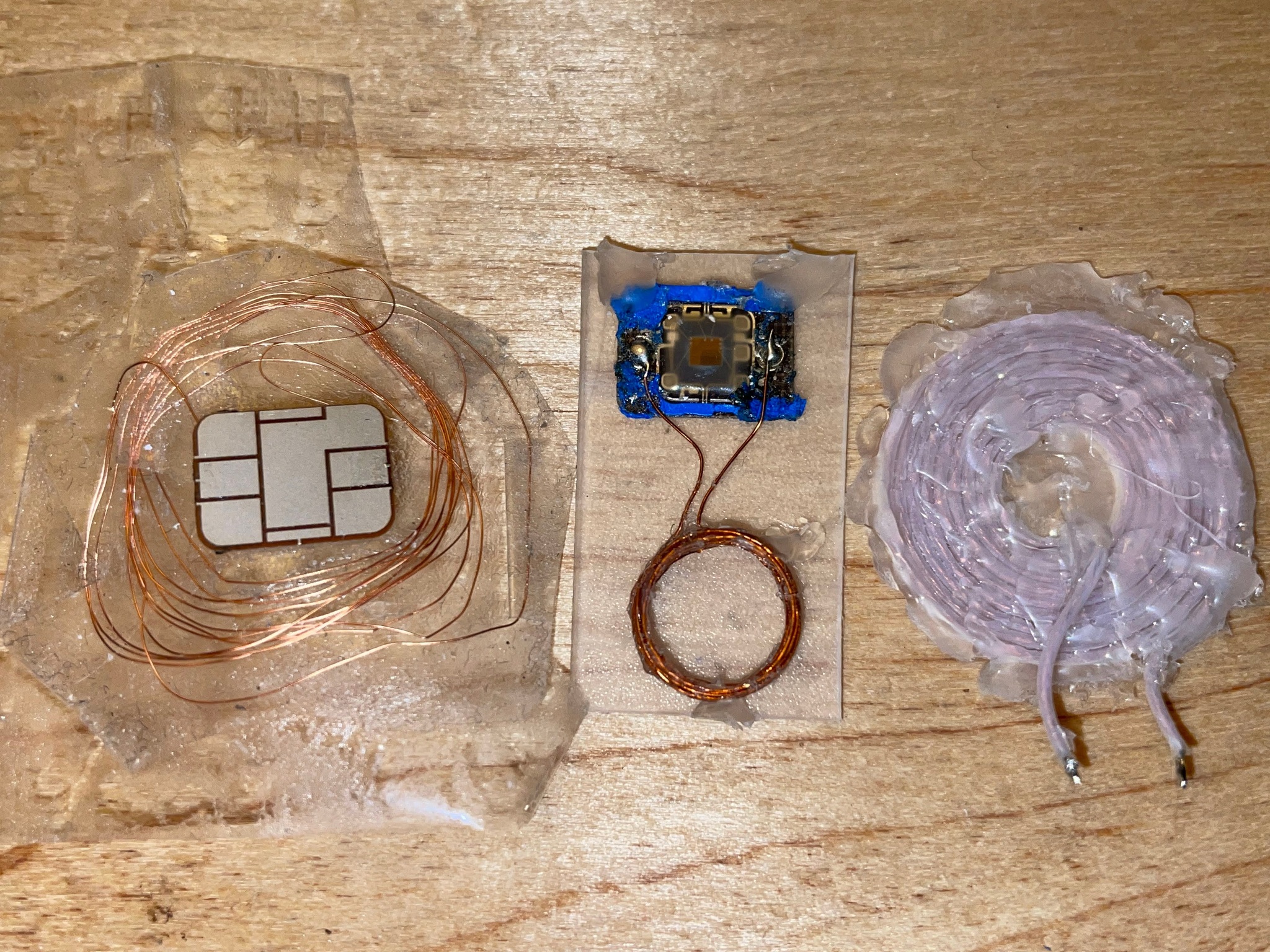

Отрезаю как обычно кусок карты с чипом, в рюмку с ацетоном кидаю, через полчаса чип раздеваю:
Пытаюсь залудить контактные "ушки", как это делал на карте от киви и ловлю первый фейл - контактов то нет!
Это я сейчас вижу на фотках, что два волоска из чипа выходят и просто окунуты в капли токопроводящего клея вместо ушек. Волоски не выжили.
Новая идея - раз паять не вариант, значит использовать заводскую технологию - токопроводящий клей.
Решили брать на основе серебра, а не графита, ну как-то доверия больше к металлу, и на чипе блестит аналогичный клей.
Заказчик привез клей и новую карту
Раз пайки не будет,решено делать модуль с легкой заменой чипа (после истечения срока карты).
Размер кармашка замерил куском карты, подрезая до идеала.
Относительно него уже моталась катушка, чтоб влезала с запасом.

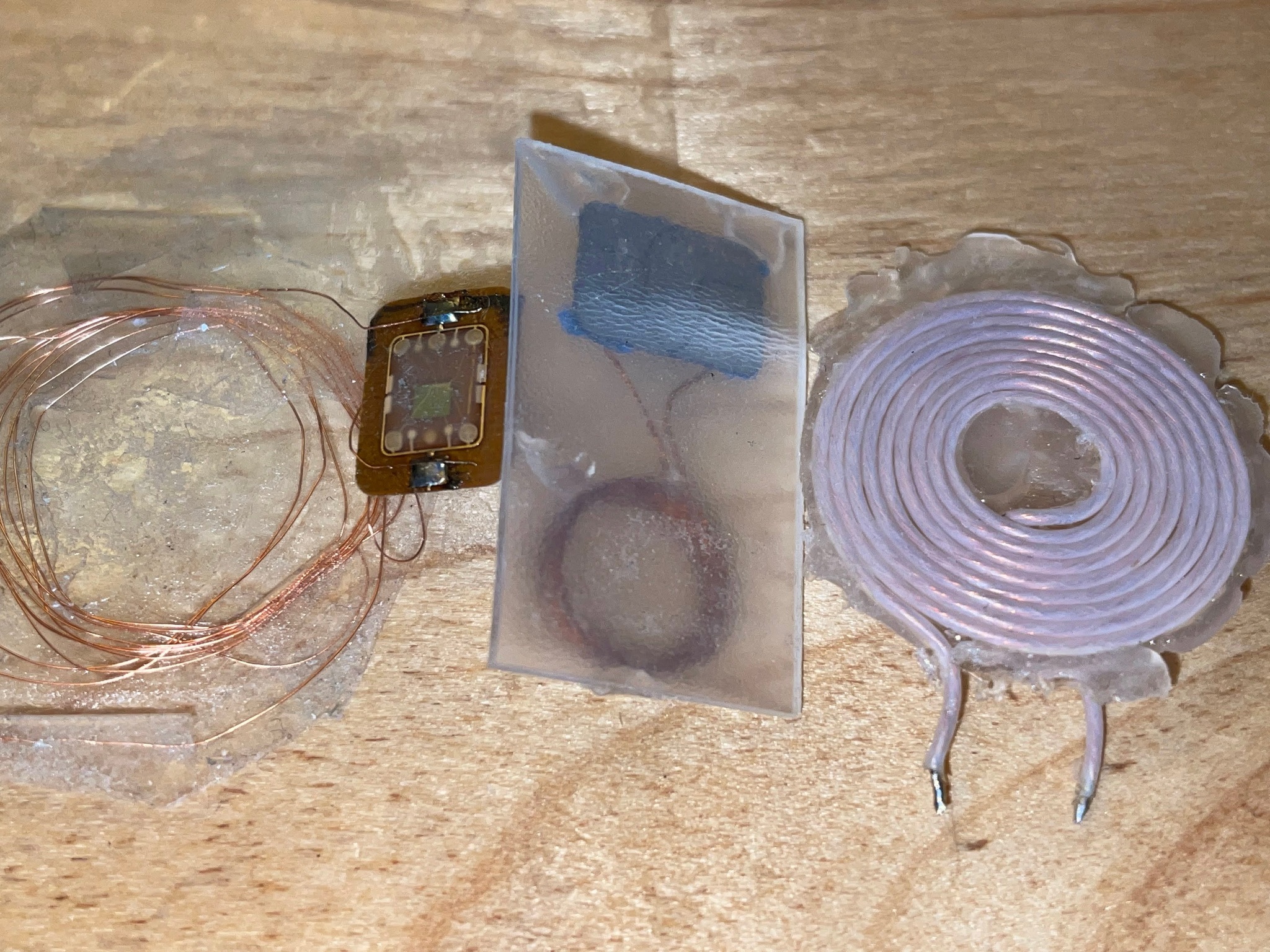

Длина провода - 40+см(по опыту с кольцом выведенная, катушка из 60см так же хорошо работала,но не влезала в габариты данного изделия), провод из наушников, нравится мне его структура и удобно мотать и пропитывать клеем.

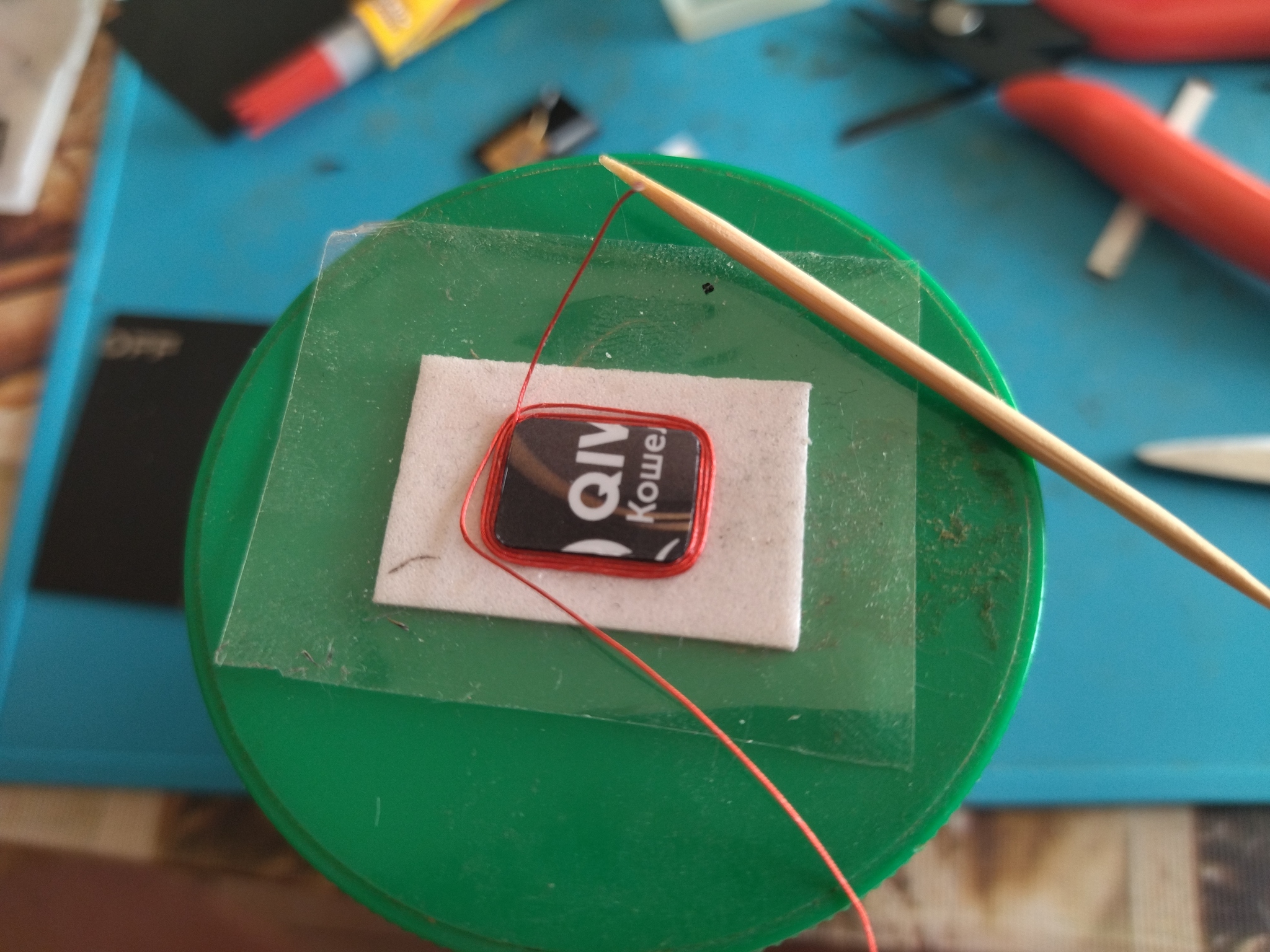

Заснять не догадался, но суть простая: на удобную плоскость наносится двухсторонний скотч, поверх него обычный клеющей стороной наверх, и мотаем катушку, попутно пропитывая суперклеем, помогая зубочисткой. Первоначальную форму первых витков задал колпачком от ручки.
Тестировал на телефоне с NFC.
Из макетной платы была сделана площадка под посадку чипа.
Использовал опять любимую ультрафиолетовую смолу с алика (ищется по тегу "uv resin", надо брать с пометкой "hard"), ибо с ней работать на порядок удобнее, чем самоотверждающимися.
Ну и фонарь ультрафиолетовый с алика для отверждения.
Силиконовая формочка для кулонов с алика - лишь уменьшил емкость кусками карты для отливки "в размер".
Сначала залил базовый слой,чтоб катушка была защищена снизу (это было излишним,проще было просто потом покрыть слоем эпоксидки опасные места)
Потом подзакрепил смолой катушку и площадку.
Нужно сделать "кроватку" для чипа, то есть закрыть контакты и пролить вокруг смолой.
Для этих целей подойдет например термоклей, я же использовал резиноподобный двухсторонний скотч.
Потом заглушка легко извлекается, кроватка допиливается, примеряется чип
Как видите, клей расслаивается на связующее (клей) и серебросодержащий порошок.
Следуя инструкции на самом токопроводящем клее - размешиваю его, наношу, проверяю...
Контакта нет! Смываю спиртом, перенаношу... Бесполезно.
Попутно отрываю нужные контактные "волоски" от чипа.
Паника, злость, я убил второй чип(
Глаза боятся, а руки делают из жопы.
Начинаю уже конкретно проверять этот чертов проводящий клей на отдельной плоскости:
наношу дорожку, сушу - мультиметр контакта не видит.
Беру сгусток клея из неразмешанной области - контакт есть.
Оно и логично, там концентрация проводящего порошка выше.
Теперь надо добраться до контакта на чипе - скребу скальпелем компаунд на чипе, пока не начинает блестеть еле-заметная точка металла волоска.
Наношу сгусток клея на нее, формирую контакты-ушки, проверяю - чип работает!
Насираю (иначе не назвать) две горы из клея, дожидаюсь подсыхания, примеряю в кроватку - контакт есть!
Еще чуть клея на горки,отметившиеся ямками от контактов в кроватке, сажаю чип.
От упаковки клея отрезал кусочек пластика и приклеил его по рамке вокруг чипа на суперклей - чтоб когда истечет карта, пластик можно было легко поддеть ножом и посадить новый чип, вместо того, чтоб ломать весь корпус.
Осталось лишь подравнять надфилем весь модуль, нанести УФ-смолу, разглаживая зубочисткой и засветить, чтоб сохранить эффект прозрачности и убрать перепад от крышечки чипа.
Бонусом был раскурочен пустой домофонный брелок на 125кГц и залит в эпоксидку с заявкой сунуть его в тот же браслет поверх имеющегося модуля, прописать в нем собственно домофон. Но тесты непосредственно на терминале оплаты показали - он мешает работе основному модулю. (Что было предсказуемо, исходя из попыток аналогичной второй катушкой запитать в моем кольце светодиод)
В итоге модуль вышел 3мм толщиной, в браслете сильно не выпирает.
Заказчик доволен и вживую несколько раз проверил работу во время встречи.
Подытожу:
1. Провод всё те же 40см как в кольце при другой структуре катушки - работает отлично.
2. Конкретно Контактол (проводящий клей) - надо наносить в сгущенном виде, не перемешивать, наносить прямо на имеющиеся на чипе капли клея.
3. С чипом надо быть предельно аккуратным, чтоб не оторвать проводки.
4. УФ-эпоксидка, хоть и не такая дешевая, но очень упрощает работу по созданию подобных вещей.

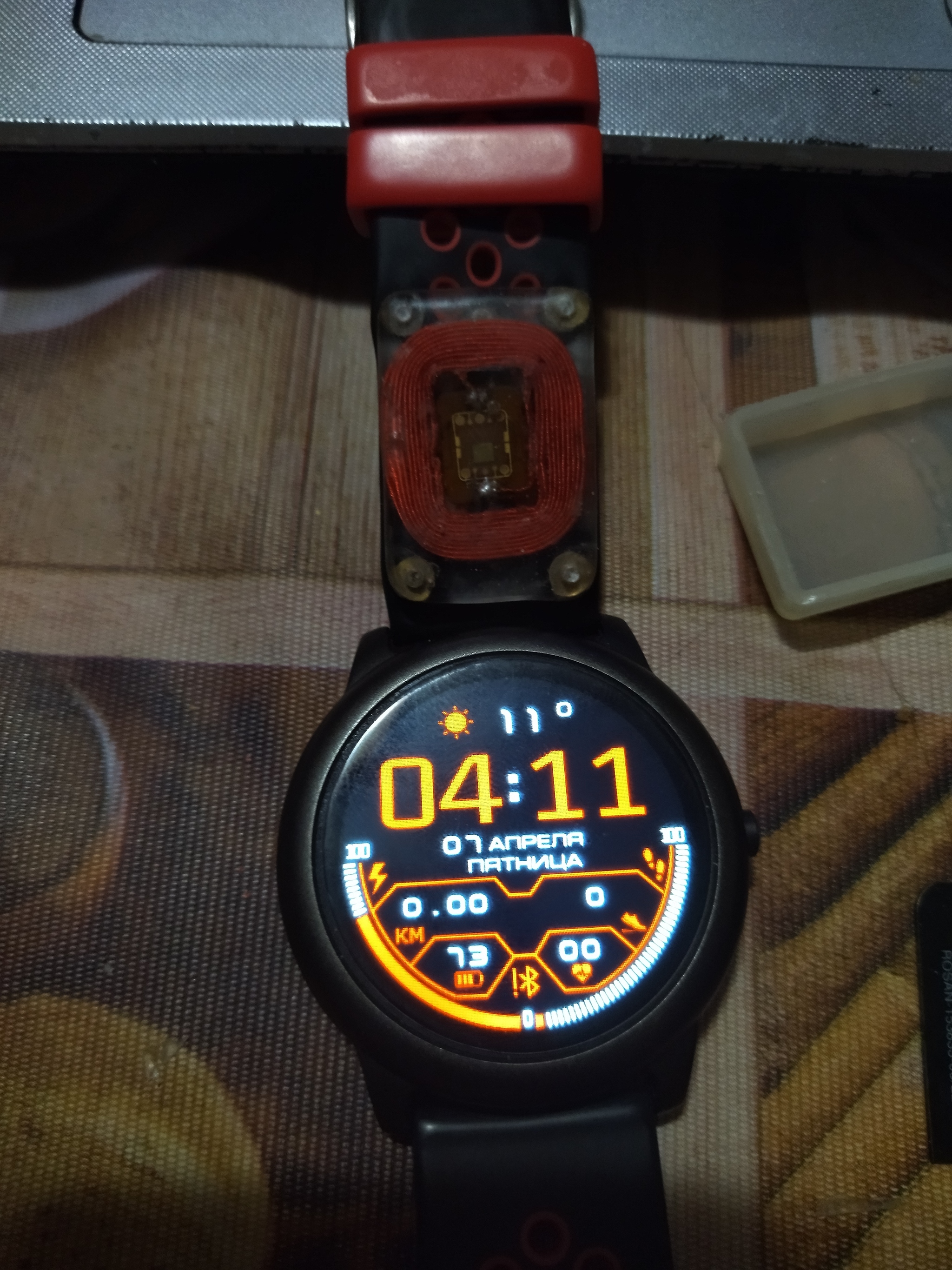

5. Уже постфактум в голову приходят идеи о создании таких модулей, которые смогут крепиться на ремешок часов, либо быть в форме часов с местами крепления любого ремешка, а не только такого специального + его можно будет сделать с большей катушкой и в прозрачной эпоксидке это будеть иметь оригинальный вид.
6. Баянометр кидает голых девок, походу намекает, что я либо порнуху налепил (частично согласен), либо онанизмом с картами занимаюсь (полностью согласен).
