Оригинальный lightning как способ убийства Iphone⁠⁠

Добрый.
Суть поста уже понятна из его названия, но пожалуй расскажу историю как это происходит.
Каждый у себя в шкафу или гараже хранит некое количество проводов, работоспособность коих под сомнением, а выкинуть жалко, вдруг пригодится)
Так провод лежал у моей клиентки в шкафу на хранении.
Провод оригинал, подвоха нет.
И вот днём звонок:
Нашла провод, решила зарядиться через него. Айфон показал зарядку, вроде заряжался, но по факту начал разряжаться и по истечению некоторого времени аккум разрядился и фсё. Включиться уже не смог. Хочу принести на ремонт, сколько примерно денег.
Жена озвучивает примерную сумму за ремонт, так как понять по описанию какой контроллер ушёл гулять не понятно.
Вечером звонок.
Добрый. День все дела, дочь сегодня звонила по поводу 11 айфона, так вот, а сколько будет стоить ремонт 12...

Суть такая, что дочь не вытащила неисправный провод, маман пришла с работы и что? Да. Начала заряжать стою двенаху через него)
Естественно айфон показал зарядку, а потом потух.
Double kill xD
В чём же причина спросите Вы?
А вот картинка

Оригинальный провод в конструктиве имеет стабилизатор и защиту по току и вот в некоторых случаях при пробое линии 5v между data+ или data- в контроллер usb прилетает 5v, что не есть хорошо. Логику контроллера выбивает и всё, он больше не раб.
Многие юзают надломленные провода у разьема?)
Юзайте, я не против.
Так вот. 11 яблоко принесут позднее, а сначала решили сделать 12 айфон, ибо там вся работа. Попросили срочно с небольшой доплатой.
Ок, отодвигаю все заказы и приступаю к диагностике.

Зарядка не заряжает. Даже микроампер не берёт.
По опыту предполагаю контроллер заряда, который эпл называет tigris )
Разборку показывать нет смысла, покажу красивую карточку с дохлой материнской платой

Любоваться времени нет, попросили сделать быстро, поэтому распаиваю половины

Решил подключить плату к блоку питания. Если неисправен контроллер usb, то телефон запустится, если нет, то контроллер заряда под замену.
Естественно плата не стартует. Висит на 300мА.
Решил посмотреть по телевизору, что там греется

Проц)
И интересна красная точка снизу. Проц очень маловероятно что умер, так как там очень много защит по току.
Интересующее находится в этой области

Пробежавшись по мелочёвке я обнаружил короткое замыкание на линии 6в. Это ldo зарядки, выход на фильтрующие конденсаторы и общего с разводкой платы нет. Чисто линия масса - конденсаторы - контроллер заряда.

Значит снимаю с донорской платы, делаю реболл микры, выпаиваю неисправную.

Любой пионер в сервисе с этим справится, хотя... Меня порекомендовал один из сервисов в Москве, так как у мастера нет оборудования для айфонов выше 10 серии.
Далее запуск, которого не было. Но от зарядки начал брать ток в 600мА, что уже говорит о том, что я двигаюсь в правильном направлении.
Если включить логику и опыт предыдущих ремонтов, а так же почитать схемы, то можно заподозрить ещё одну связанную с зарядкой микросхему - контроллер usb craken.
Снимаю - меняю так же с донора

Теперь пробую запустить от блока питания

Но вот незадача - телефон заряжается в половину от заявленного, да ещё только в выключенном состоянии.

Причин может быть 2 - одна из установленных мною микросхем нерабочая.
Чтож. Лишний раз греть плату не хочется, поэтому беру второй комплект с другого донора

По итогу я вернулся к изначальной проблеме xD
Телефон перестал включаться и заряжаться. Ну не петух же?
Психую и достаю донора для переносов

Жалко было тратить, но что поделать. Отдельно микрухи покупать дорого, проще доску купить и от туда украдать чуть по чуть)
Запаиваю 100% рабочий комплект

Вот теперь другое дело.
56% ремонта выполнено.

Далее остается зачистить половинки и через трафарет намазать шары

Клею гарантии, всё как положено

После запайки у телефона пропала сеть. Ну ясно, рама не села.
В общем делал реболл 3 раза и на последнем телефон работал 1 секунду, зависал и перезагружался с розовым экраном.
Что бы понять, что там с ним случилось, пришлось заново раскидать платы, зайти в логи работы и почитать, что ему не понравилось

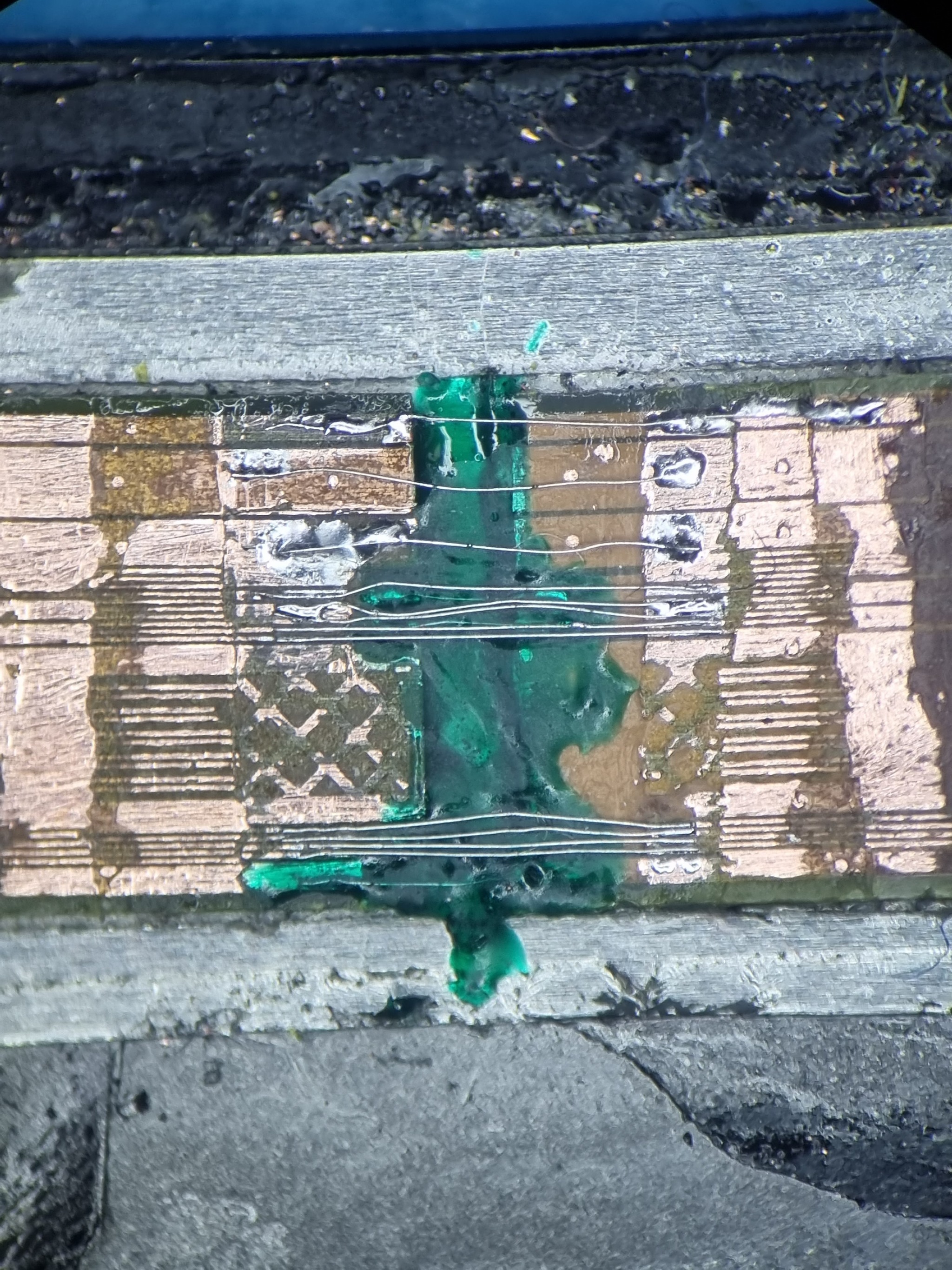

Где то i2s шина потерялась)
Снова всё запаял, проверил. Работает. Значит собираю все подушки и привожу плату в презентабельный вид

Окончательная проверка и сборка

А это было затрачено в процессе ремонта

По времени ремонт занял 4 часа, хотя дольше всего возился с посадкой рамы.
Стоимость такого ремонта 10к.

Задать вопрос по дешёвым оригинальным проводам можно мне в телегу, либо на электронную почту, контакты которой можно найти по моему нику в яндексе, а так же периодически публикую видеокарточки в инстаграмме.
Либо зовите меня тут по призыву @R.Fon

Ну либо если читать не хотите, то вот короткое видео этого ремонта. Присутствует живой звук.

Увидимся.
