Корпус для тестера радиоэлементов

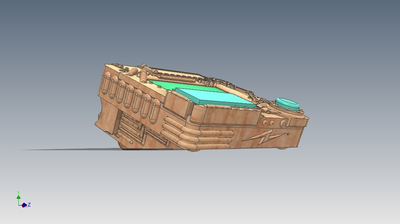

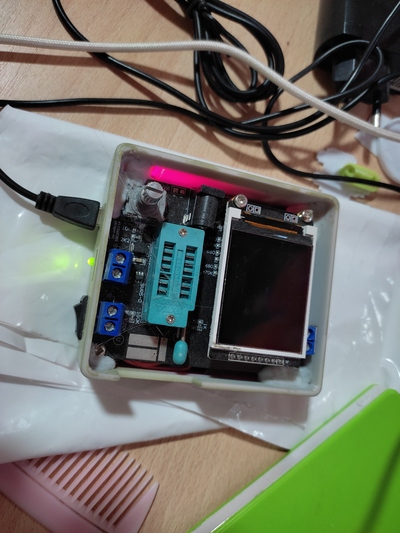

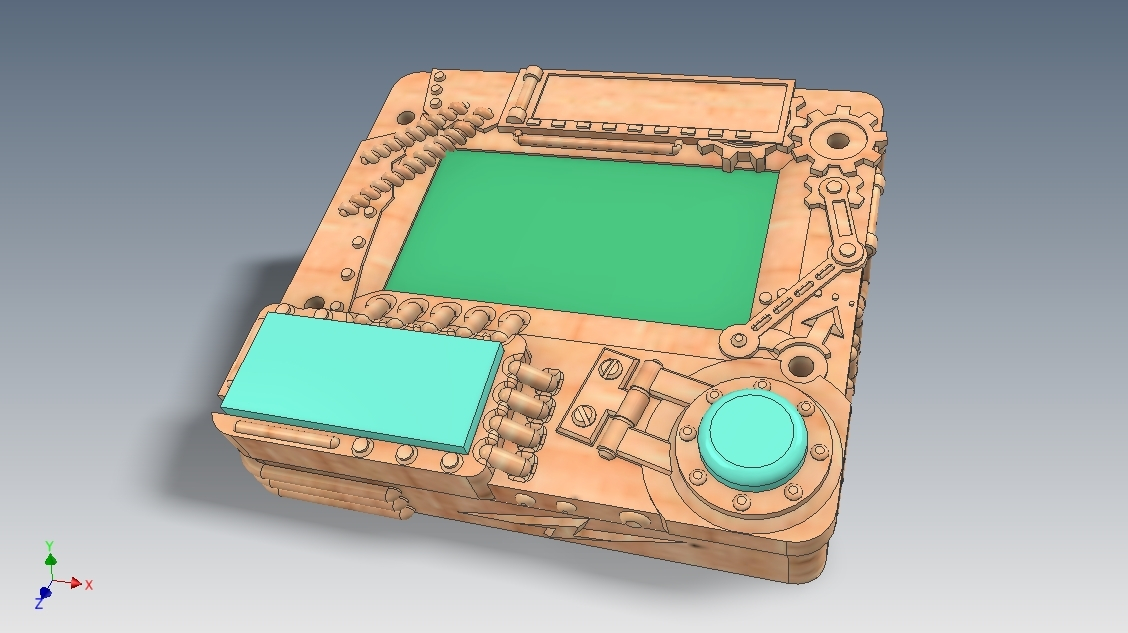

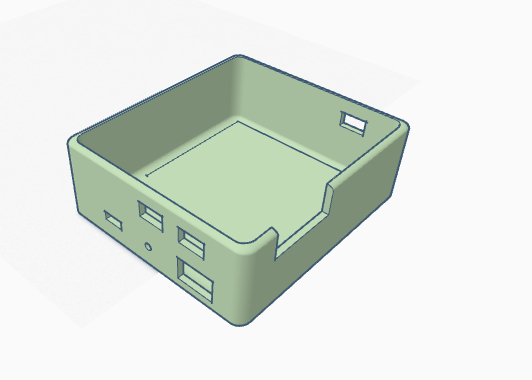

Недавно заказал популярный в узких кругах радиолюбителей, тестер радиоэлементов. Штатный акриловый корпус, который предлагал продавец, меня не устроил, так что, не найдя ничего подходящего на Thingiverse, я решил сделать свой вариант. Дело в том, что новая версия аппарата имеет меньшие размеры, чем все найденные модели корпусов. В итоге получилось вот это:

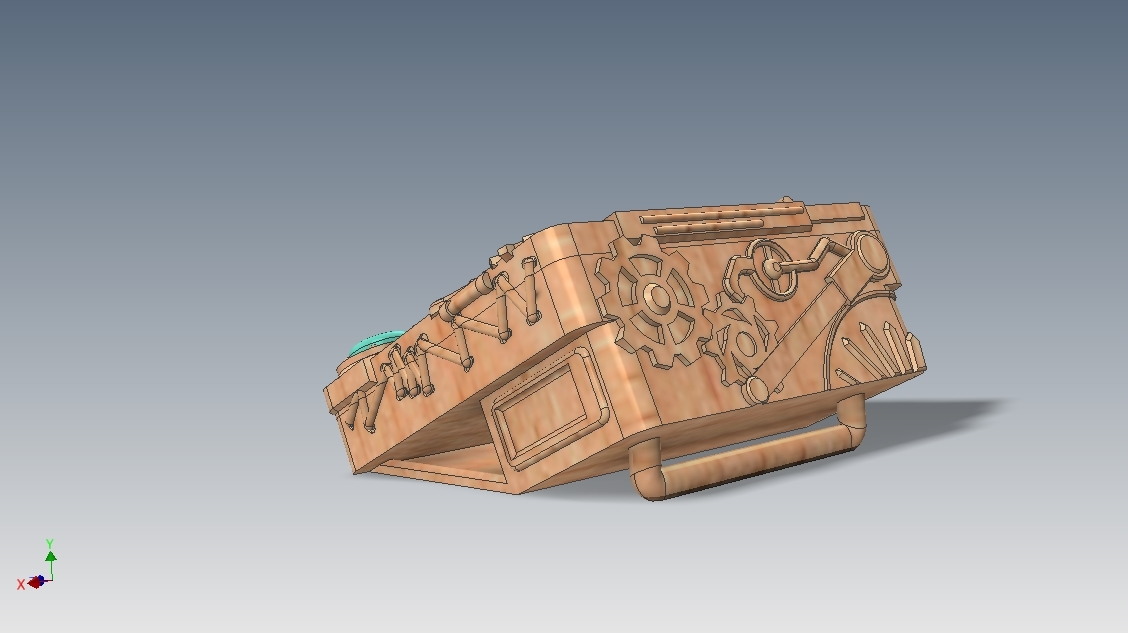

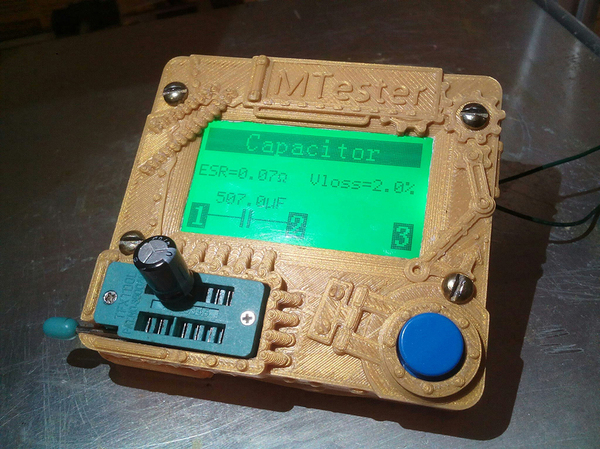

Так-же решил сразу переделать его на нормальное питание, т.е. 18650, с повышайкой, зарядным модулем. Все, как у людей.
Для повторения данного творения вам понадобятся дополнительные материалы:
Ну и сам аккумулятор, формата 18650. Я думаю, вы знвете, как он выглядит.

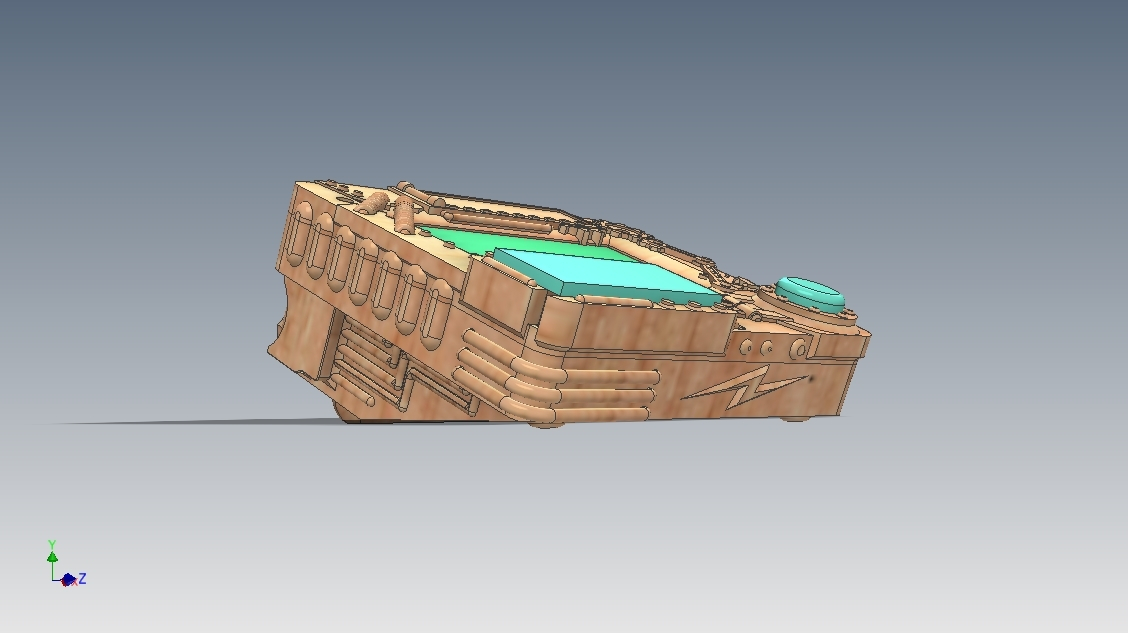

Собирается все просто, но, возможно придется немного поработать надфилем. В первой версии я немного ошибся с отверстиями под модуль зарядки и напрявляющими для выключателя. Во второй версии эти ошибки исправлены, вроде. Проверять я это, конечно, не буду.
Сам тестер прикрычивается саморезами М3х8 либо такими-же винтами, но под них нужно нарезать резьбу в пластике. Я просто нагрел винт и быстро вкрутил его в посадочное отверстие. Этого вполне достаточно.
В нижнюю часть вставляются клеммы для аккумулятора, им нужно подрезать ушки. Платы и выключатель вставляются в соответствующие пазы и закрепляются термоклеем или можно просто подплавить паяльником, окружающие их, пластиковые перемычки.
Я поленился рисовать схему подключения, думаю, и так понятно. К зарядному модулю подключена батарея, к другим его контактам подключен повышающий модуль. В разрыв его плюсового провода подключен выключатель. На повышающем модуле нужно накрутить 9В. И от модуля питание уже идет на тестер.
Если все равно непонятно, скажите мне, я нарисую схему.
Модели можно найти здесь: https://3dtoday.ru/3d-models/mechanical-parts/body/korpus-dlya-testera-radioelementov
Исходники не выкладываю, потому что они в не очень популярном формате Rhinoceros, если нужно кому - пишите, попробую конвертнуть во что-то другое.
