Гитарный усилитель «THRASH ELECTRONICS»⁠⁠1

Ремонт, модернизация.

Часть первая.

Здравствуй читатель!

Привет и тебе - мой случайный подписчик!

Попал ко мне в ремонт этот интересный аппарат прямиком из г. Ярославль. Друг попросил посмотреть, отремонтировать, т.к. то и дело пропадает звук, а два предыдущих ремонта не надолго продлили жизнь усилителю. Ну я заранее, в интернете поискал информацию по этому девайсу. И ничего — ни схем, ни описаний этого «бренда» я не нашёл.

И вот когда усилитель попал непосредственно мне в руки, тут-то я и понял, почему по нему нет инфы.

Разбираю… Хотя, шасси само и вывалилось, ибо было не закреплено вообще:

Дак это же самоделка! Понятно, почему в сети не было о нём никакой информации.

Заглянул в шасси:

Ламповый предварительный усилитель, со своим отдельным трансформатором питания.

Давайте подробнее рассмотрим блоки этого аппарата. И так, плата УМЗЧ. Здесь видим импульсный блок питания на IR2153 + IRFP460:

Всё довольно просто. Так же, сверху на шасси стоят два трансформатора…

Снимаю плату УМЗЧ, слабонервным прошу не смотреть:

Как Вам печатный монтаж? Треш, да? Не, не так — THRASH ELECTRONICS!

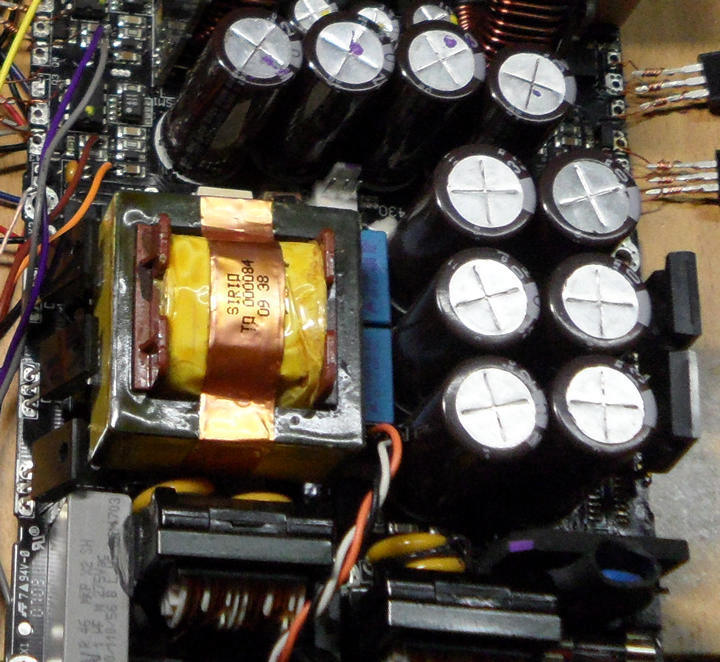

Вот на этом моменте я понял, почему усилитель барахлил, и ремонтировался не один раз. Видимо, импульсный блок питания на IR2153 в какой-то момент не справился с нагрузкой, или сгорел при старте, ведь этой микросхеме тяжело управлять ключами IRFP460 на прямую, без раскачки. И мастер поставил железные трансформаторы, надёжно и просто. Только и это решение толком не работало, т.к. обмотки трансформатора были соединены встречно, а не последовательно.

Трансформаторы привёл в порядок первым делом, т.к. без питания никуда:

Но это пол беды, посмотрите на сам монтаж: дороги тонкие, пятаки отваливаются от малейшего надавливания на детали. Выходные транзисторы отвалились через один. А термопаста? Не, не слышал:

В общем, с моей стороны, было предложено собрать новый УМЗЧ, по надёжной и проверенной схеме. Друг согласился. Ибо ремонтировать это, нет никакого смысла и желания.

Выбор пал на схему Простого Усилителя Без Лишних Понтов (ПУБЛП). Здесь хочу выразить благодарность автору усилителя, Илье (Nemo), спасибо за хорошую схему!

Схема понравилась своей простотой, надёжностью (выходные транзисторы имеют токовую защиту), и повторяемостью. Так же, не требователен к элементной базе. Ну и просто шикарные технические характеристики:

Частотный диапазон относительно 1 кГц (-1 дБ): 4 – 110000 Гц

Частотный диапазон относительно 1 кГц (-3 дБ): 2 – 200000 Гц

Максимальная выходная мощность:

нагрузка 4 Ом, 1 кГц, ±40 В, при двух парах выходных транзисторов: 150 Вт

нагрузка 4 Ом, 1 кГц, ±40 В, при четырех парах выходных транзисторов: 380 Вт

THD+N (-1 дБ от максимальной мощности, 1 кГц, 4 Ом): 0,006%

Диапазон питающих напряжений:

при двух парах выходных транзисторов: ±20 В … ±45 В

при четырех парах выходных транзисторов: ±20 В … ±60 В

(Более подробно можно почитать здесь: http://ldsound.ru/publp-prostoj-usilitel-bez-lishnix-pontov/)

Мной были введены небольшие изменения, как то: R13 заменён на подстроечный резистор 1К, и в эмитерные цепи транзисторов VT3, VT5 добавил подстроечный резистор, для установки «нуля» на выходе усилителя. Ну и добавил цепь Цобеля.

Так же решил установить сюда защиту АС. Схема тоже не сложная, но надёжная! Обеспечивает задержку подключения АС, и отключит акустику при нештатной ситуации в УМЗЧ:

Теперь осталось это всё дело установить на печатную плату. Рисовал сам, под имеющиеся детали, что-то добавлял, что-то удалял. Радиатор оставил прежний. Вот один из вариантов печатной платы:

Вот что получилось:

Залудил готовую плату жидким оловом:

Ну, и собственно сборка. Сначала собрал схему защиты, настроил:

Ну а дальше и схему остального усилителя:

Запаиваю оконечные транзисторы, отмываю следы флюса, и первый запуск:

Усилитель запустился без каких либо взрывов :) Практически, всё штатно. Единственное, подрегулировал ток покоя оконечного каскада. Нанёс термопасту:

Радиатор не сильно большой, поэтому присутствует активное принудительное охлаждение:

На этом моменте у меня пропала возможность добавления изображений. А без картинок не очень интересно. Поэтому будет вторая часть.
