Дозиметр начинающего радиофоба
В нашу жизнь все сильней проникает радиация. Начиная от атомных станций заканчивая всяческими датчиками, типа пожарных, уровня и т.д.
И становится актуальным знать обстановку вокруг себя, во избежание сильных облучений от вроде безопасных вещей.
На такое размышление меня натолкнула книга Ю. А. Виноградова «Ионизирующая радиация», а также найденная статья «О конструировании технорецепторов».
Ну и конечно этот пост и этот и еще тот.

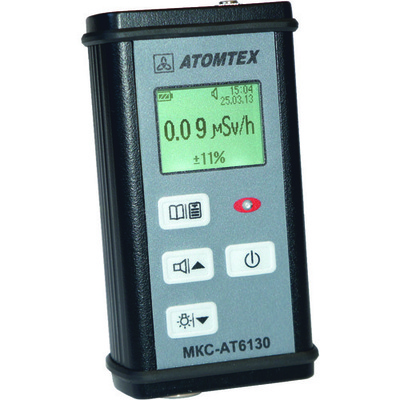

Все кто хоть немного интересовался данной темой, знают, что купить дозиметр это довольно таки затратное дело. Стоимость начинается от 5к и устремляется в бесконечность. За эти деньги производители снабжают эти приборы различными свистелками-перделками, лампочками, экранами, электронными голосами и т.д.
Да, возможно выезжая в известные радиоактивные зоны (кто сказал Чернобыль?) это и нужно, но в повседневной жизни это излишние навороты.
Просто представьте, как вы идете на работу, в магазин, кино и т.д. держа в руках прибор. Конечно, это будет выглядеть странно. Можете сказать что, мол, в этот имярек прибор можно сунуть в карман, и он оповестит об опасности. Но тогда возникнет вопрос, а сколько это прибор сможет поработать непрерывно? Не придется ли его заряжать как смартфон или менять батарейки каждую неделю?
Исходя из выше изложенного было сформировано ТЗ.
Прибор должен быть дешевым.
Он должен быть в прочном корпусе.
Минимум органов управления.
Ни каких табло, индикаторов, стрелочек.
При достижении опасного уровня радиации (>50 мкр) должен громко орать сигнализировать.
Режим прослушки ионизирующего излучения.
Как можно более долгая беспрерывная работа от одного комплекта батарей.
В качестве легкого наворота иметь выход счетчика (щелчков) на смартфон для приблизительной оценки уровня радиации.
Так как я немного рукожоп, ТЗ было передано в более умелые руки.
Схема была взята из книги Ю. А. Виноградова с небольшими доработками.
Корпус, всякие переключатели, гнезда и т.п. было заказано в Чип и Дипе (не реклама) просто больше ни где не нашел подходящего.
Датчик Гейгера был куплен на местной барахолке.
Была вытравлена плата. Без всяких принтеров, лутов и фоторезистов. Только хардкор: краска, медный купорос и соль.
Набиваем плату деталями.
Сборка в корпусе.
Первая батарейка (на фото) не оправдала надежд на долгую работу, хватило ее только на месяц непрерывной работы. Позже была куплена более дорогая 6LR22. Она отработала более полу года.
Для подключения к смартфону используется кабель. В качестве приложения использовал «Датчик радиации Atom Simple». У них конечно отличная идея, но батарея смартфона садится просто на глазах.
Калибровку требует только формирователь импульсов собранный на DD1.1,
резистор R6 впаиваем килоОм на 800 и даже больше, при этом аварийная сигнализация
должна реагировать на фоновое излучение, после этого уменьшаем номинал этого резистора, пока дозиметр не перестанет реагировать на фон, оставляем включенный на сутки и даже больше, если будут случайные сработки - уменьшаем еще чуть-чуть, и снова слушаем сутки (бывает молчит сутки, вторые... а потом случайно несколько частиц подряд прилетают).
Как избавились от случайных сработок - вот это и будет максимальная чувствительность, и для настройки не потребуется источник ионизирующего излучения и эталонный дозиметр. Настройку проводить при свежей батарейке или запитать от блока питания 9 вольт. Да еще изменяя номинал резистора R9 подобрать частоту звука в резонанс с пьезо излучателем, что бы погромче пищало, наилучшие результаты показала пищалка из сигнализатора для удочки (её корпус создает резонанс что значительно повышает громкость).
P.S. Тег Моё так как сам принимал участие в разработке и тестировании.
P.S.S. За размер тапками не кидайте. Да можно собрать и в меньших габаритах но к этому не стремились.
