Замена стекла Oneplus 7 pro. Без Вырезов⁠⁠

Сегодня будет пост про трубку, которая решила избавиться от вырезов в гнутом экране и получила идеальный дизайн экрана. Oneplus 7 pro. Телефон перфекционистов)

Телефон на самом деле очень крутой. Первое решение Oneplus сделать выдвижную камеру и убрать дырки в матрице, сделав безрамочный дисплей с гнутыми краями, на котором твой глаз вообще ничего не отвлекает. Кроме концерна BBK никто больше не смог предоставить гнутый экран без дырок. Да и впринципе труба на момент выхода была одной из топовой по железу и производительности и до сих пор является рабочей лошадкой для многих людей.

А вот как выглядит боец.

Как обычно удар с краю. Большинство стекл бьются именно с краев, поэтому гнутые телефоны намного больше подвержены разбиться при падении. Но изображение показывает без дефектов, а значит никаких проблем что бы заменить стекло нет.

А вот сравнение 8 pro и 7 pro, мне их принесли оба в один день, поэтому можно сравнить насколько больше стала следующая серия от плюсов. Даже вырез обратно вернули)

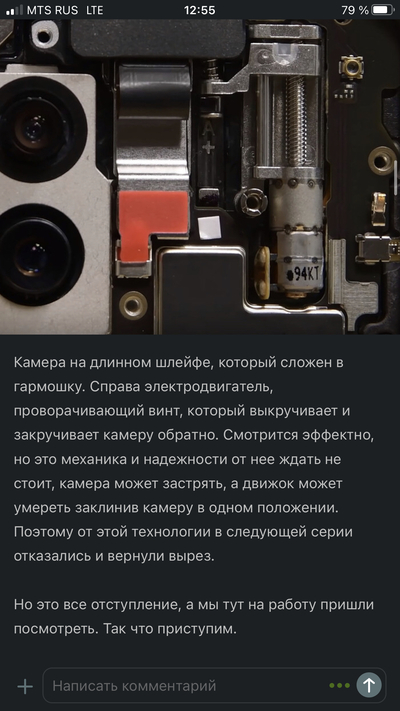

Если интересно как работает эта выдвижная камера, то вот вам вид изнутри.

Камера на длинном шлейфе, который сложен в гармошку. Справа электродвигатель, проворачивающий винт, который выкручивает и закручивает камеру обратно. Смотрится эффектно, но это механика и надежности от нее ждать не стоит, камера может застрять, а движок может умереть заклинив камеру в одном положении. Поэтому от этой технологии в следующей серии отказались и вернули вырез.

Но это все отступление, а мы тут на работу пришли посмотреть. Так что приступим.

Снимаем все, что нам помешает и заводим струну между матрицей и стеклом.

Доводим до конца струну и отделяем битое стекло от матрицы.

Затем выклеиваем дисплей из рамы. Видим дырку в матрице внизу под сканер пальца. Сканер оптический и снимает ваш палец прямо через экран. Плюсы ввели этот сканер в 6t, хотя хотели добавить его ещё в 5t. Так же видим огромную трубку медного радиатора. Она охлаждает материнскую плату и защищает процессор от перегрева и троттлинга. Редко где можно встретить хорошее охлаждение, потому что такой кусок меди стоит денег и в бюджетки вам такого не завезут. Максимум термопасты вагон нальют, как это было в Poco m4 pro 5g)

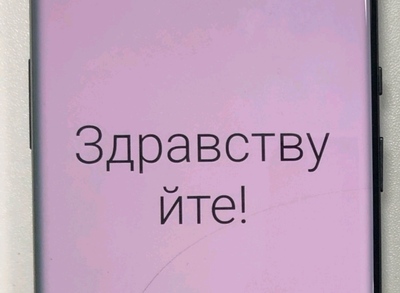

Затем проверяем матрицу на работоспособность.

Супер, можно склеивать матрицу с новым стеклом в вакуумном прессе.

Удаляем пузыри на высоком давлении и достаем готовый дисплей, клеил плюсы я вместе, потому и на фотке будут оба аппарата.

Супер, можно собирать.

Клиент принес свой акб и крышку с просьбой заменить. Отдельно я такие заказы не беру, но вместе с переклейкой могу заменить деталь, купленную клиентом.

И тут нас интересует что это за шлейф на крышке?

Снизу фонарик, а сверху датчик освещения. Да, его вынесли на заднюю крышку, поэтому экран подстраивается под освещение в том числе и сзади телефона. Такие дела)

Собираем все обратно, проклеивая края дорогущим термоклеем и проверяем результат.

Отлично, а олеофоб какой?

Кайф. Кстати, кому интересно с 8 pro тоже все хорошо и он уже в посылке едет владельцу в другой город.

Вернули китайцев к жизни.

А я пойду переклеивать очередного бойца)

Цен ни в постах, ни в комментах здесь писать не буду. Админы пикабу меня очень любят и любезно БАНят)

Всем удачных ремонтов. Берегите нервы переклейщиков и несите сразу переклеивать свои аппараты, а не когда на них уже наполовину изображения не показывает)
