ЭЛТ монитор для видеонаблюдения

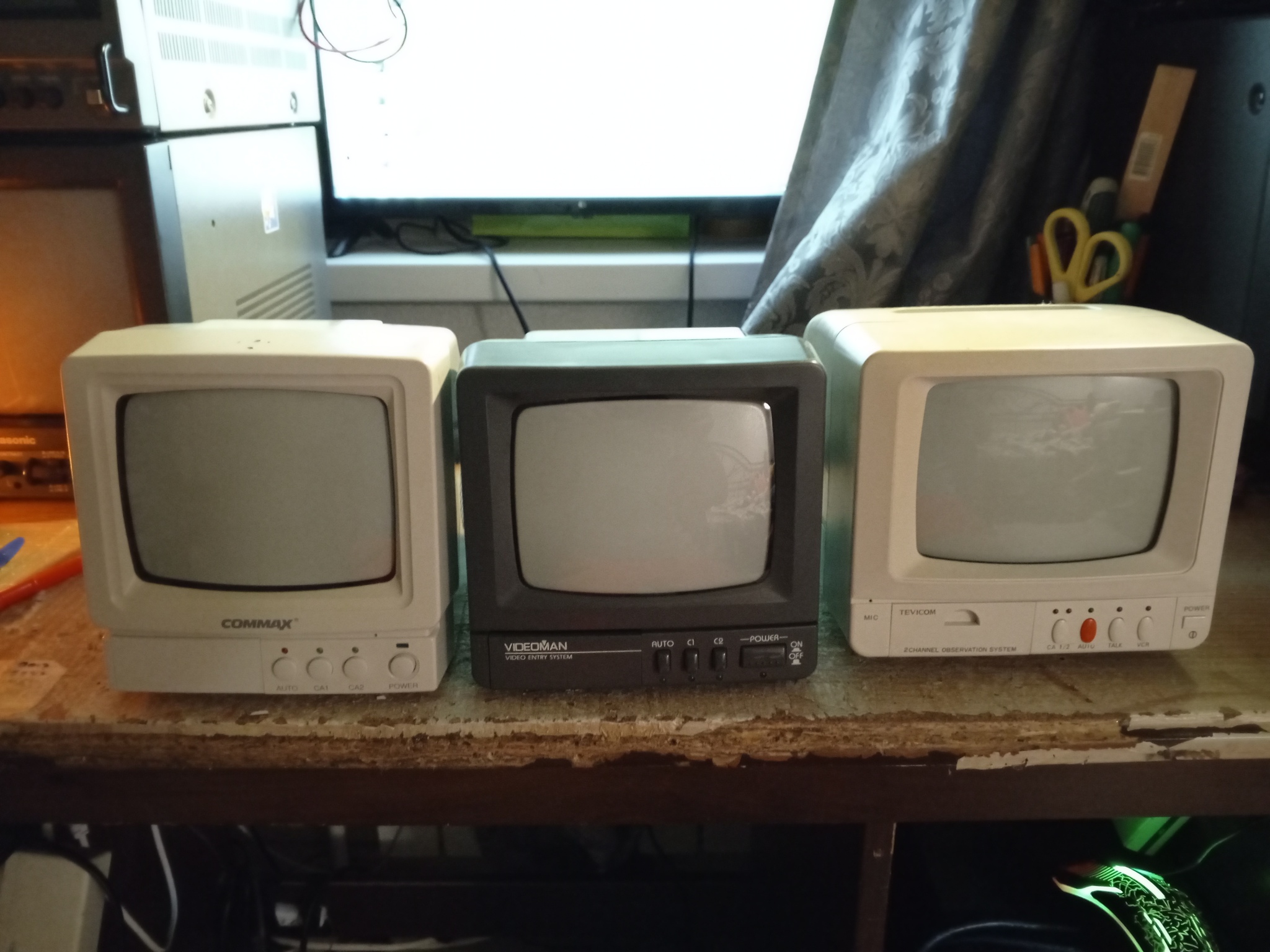

В мою коллекцию попадают не только телевизоры, но и их братья по кинескопу. Сегодня мы рассмотрим черно-белый монитор для видеонаблюдения Videoman JHV-501
Такая цаца
Сам аппарат обладает функциями, которые присущи подобным мониторчикам, а именно:
- Возможность подключения нескольких камер с питанием от самого монитора
- Автоматическое переключение между ними. Время переключения может изменяться
Сбоку-сзади
Монитор имеет 5,5 дюймовую ЭЛТ, а также довольно компактные размеры и маленький вес. Предназначен он для работы в небольших системах наблюдения - к нему можно подключить только две камеры и записывающий видеомагнитофон (были специальные аппараты, которые могли записывать на одну видеокассету до 960 часов видео)
Органы управления
Все органы управления находятся спереди. Кнопки включения и переключения между камерами в свободном доступе, а всё остальное под откидывающейся крышкой. Под "все остальное" подразумеваются ручки настройки (слева направо)
- Громкости
- Контрастности
- Яркости
- Времени переключения между камерами
В пепелац засунули даже паршивый динамик и он там не просто так: обычно эти мониторы не продавались отдельно, а входили в комплект с камерой, которая была оснащена микрофоном (у меня есть такая система в сборе - когда-нибудь я расскажу о ней)
Вид сзади
Куда же подключаются камеры наблюдения? А для ответа на этот вопрос нужно развернуть монитор и мы увидим все его разъемы, а именно:
- Питание 17 вольт
- Переключатель режима просмотра камер на картинку с видика
- RCA коннекторы для ввода и вывода изображения на видеомагнитофон

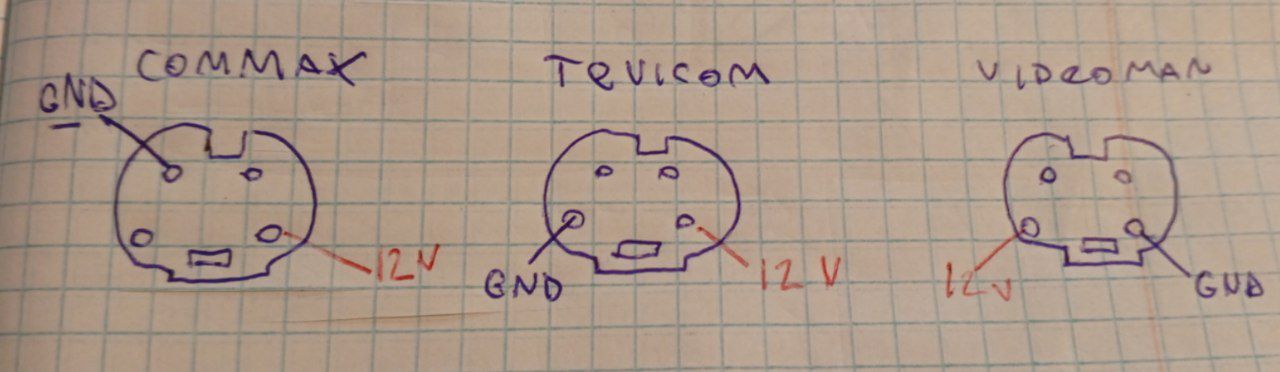

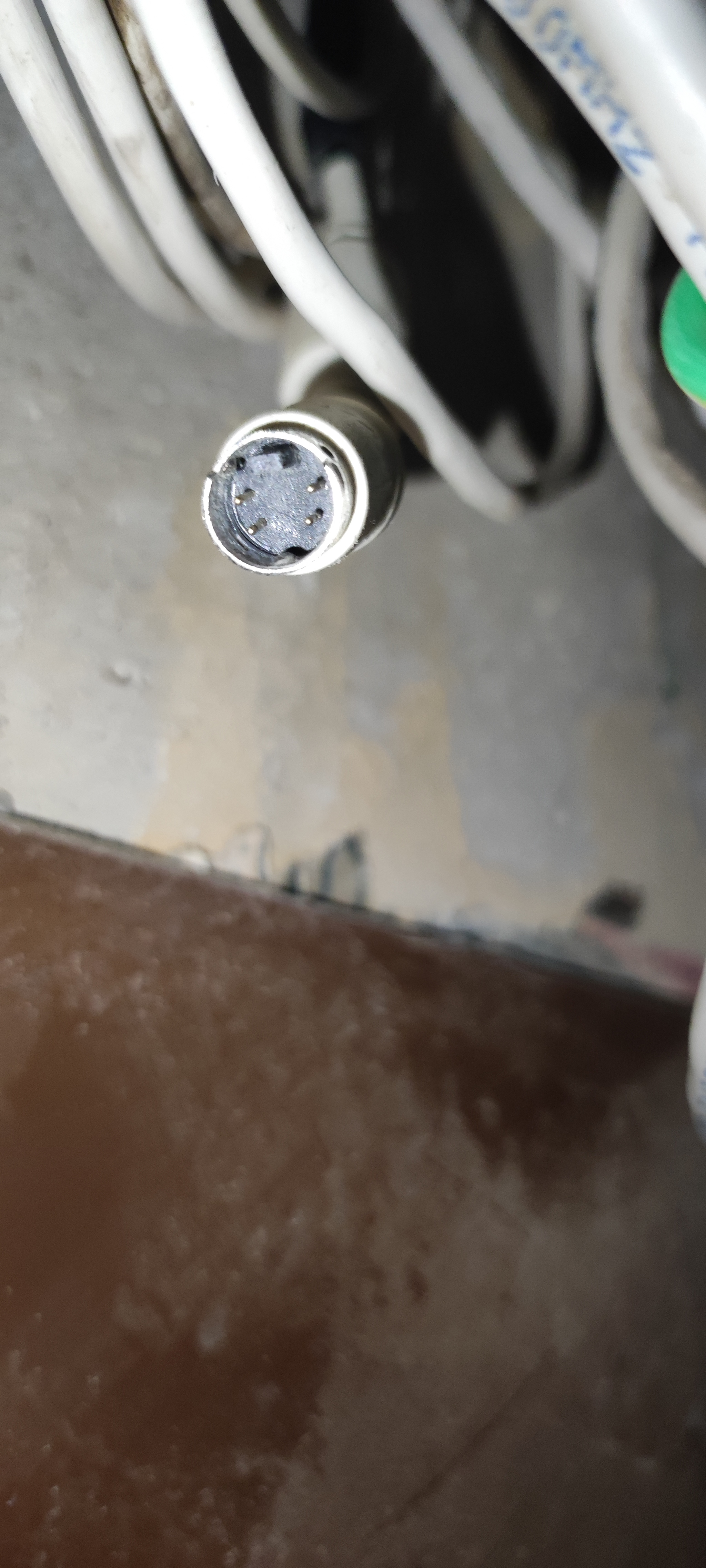

- И два разъема очень похожих на S-video, но это впечатление обманчиво
Как раз в последние подключаются камеры. Четыре пина нужны для передачи видео, аудио и питания с общим минусом (землëй) на всë. К сожалению камер с таким штекером у меня нет, а колхозить не хочется
Черно-белый клип Black-а на черно-белом мониторе
Агрегат и без моего вмешательства находится в отличном состоянии и возможно никогда не использовался по назначению. Обошелся он мне всего в 200 рублей, что сущие копейки
Так как публикую пост в ретрогеймерском сообществе, то вот вам 16-ти битный Бетмен на магистр драйве
Кинескоп посажу так
Если есть вопросы - задавайте. Отвечу с большим удовольствием
