У меня нет профдеформации1
Я, релейщик, стаж 30 лет. У меня нет профдеформации. Продублирую- у меня нет профдеформации. Ещё раз для надёжности- у меня нет профдеформации. )))
1 пост-ответ
раскрыть ветку (113)
Чувак, отвечающий за работоспособность так называемой релейной защиты: устройств, защищающих электрическую сеть от повреждений, которые возникают вследствие замыканий. Простейший пример такого устройства: автомат в квартире. На подстанциях же многоообразие этих устройств значительно шире
раскрыть ветку (85)
На подстанциях вроде это дублируется (ли тририруется, как правильно?))
Короче, системы многократно дублируются "на всякий" случай, и так же многократно перепроверяются во время обслуживания))
раскрыть ветку (71)
Да там вообще мрак: мало того что одна защита резервирует другую (они так и называются: основные и резервные), так ещё для надёжности спроектировано так, чтобы защиты большинства элементов подстанции "чувствтвовали" замыкания на других элементах (причём не только на своей подстанции, но ещё и на соседних)
раскрыть ветку (64)
По два комплекта защит, в которых в свою очередь есть основные и резервные, ещё есть регистраторы, системы мониторинга, УРОВы и прочее. Я, как станционный релейщик, ещё и противоаварийную автоматику обслуживаю и системы возбуждения.
раскрыть ветку (58)
Ох, эти ваши генераторные автоматики - это аццкий ад. Как вы вообще в них ориентируетесь? D:
раскрыть ветку (12)
раскрыть ветку (11)
раскрыть ветку (9)
Да на самом деле есть диспетчерское управление, которое считает и даёт уставки. А в части выставления уставок и проверок разобраться можно.
раскрыть ветку (3)
А разве уставки считает не проектный институт?) И они должны быть рассчитаны еще в проекте?)
раскрыть ветку (2)
Нет. Если оборудование находится в оперативном ведении диспетчерского управления, то уставки выдают они. Да и в целом расчёт уставок за службой РЗА, которые, в свою очередь, могут за денежки заказать расчёт в проектной институте.
2 комплекта защит это как?
Надеюсь ты не про ступени МТЗ, АЧР говоришь?
Резервные-это заложенные в проекте, но от которых отказались в процессе эксплуатации, как АПВ на вводе при кабельном, а не воздушном питании?
Единственная дублирующая защита это УРОВ. Других я не знаю, каждая из защит действует на свой участок.
раскрыть ветку (39)
раскрыть ветку (17)
а почему медленно?
Опасаетесь, что если он вас, своих пользователей увидит, то сразу отстреливаться начнет?
раскрыть ветку (1)
раскрыть ветку (14)
На сколько выше?) Просто на генерирующих объектах и на магистральных подстанциях, например 500 или 220 кВ, комплекты защит дублируются.
раскрыть ветку (10)
Максимум 110 Кв(Периодика ГПП)
Твой коммент про разные группы ТТ и ТН вообще не понял. Ты про отпайки? Или доп тр-ры?
раскрыть ветку (9)
Дополнительные трансформаторы. При том у меня только на одном генераторе их 8 групп ТН, 12 групп ТТ. Большое количество разных систем подключено помимо защит.
раскрыть ветку (7)
8 ТН, причём ты это сам написал.
ТН это трансформатор напряжения, понижающий напряжение.
Объясни мне зачем 8 понижающих тр -ров на секции?
раскрыть ветку (5)
Не на секции, а для подключения вторичных устройств генератора. Правда обычно не 8, а три-четыре штуки
Немного не понимаешь о чём речь. Генератор на 1000 МВт 24 кВ. К нему, помимо защит, необходимо подключить системы учёта, мониторинга, АСУ ТП, систему возбуждения, кучу показывающих приборов и прочее. И всё это установлено в токопроводе на различных участках: до генераторного выключателя и после.
раскрыть ветку (3)
раскрыть ветку (2)
У нас 4 ТН на генераторе. 1 на защиты, учёт и прочее, 2 на систему возбуждения, 1 блочный
На 110 ты скорее всего не увидишь комплекты защит. А вот на 500 будет три терминала. Два из них - основные: комплект первый и второй, а третий - резервные защиты (он же АУВ).
2 комплекта - это два полноценных полностью одинаковых комплекта защит с одинаковым набором защит, но подключены через разные группы ТТ и ТН.
Во-первых, позволяет работать с защитами без вывода защищаемого оборудования, путём поочередного ввода-вывода.
Во-вторых, позволяет отличить ложное срабатывание от настоящего при анализе отключения.
Если говорить про защиты трансформатора, то дифференциальная защита, токовая отсечка (для трансформаторов до 6,3 МВА), газовая - это основные защиты. А МТЗ - резервная.
раскрыть ветку (2)
Диф, газовая и токовая(мтз) эти разные защиты.
МТЗ - макс ток защита.
Отсечка - 1 ступень селективности по току и времени
МТЗ - 2 ступень
Перегруз - 3 ступень
Это «разговорная» градация токовых защит.
Обычно МТЗ не ставят на вводе. Но из-за этого назвать её резервной, хотя разговор шёл о резервирующих защитах.
Основные это, например, дфз, а резервная - дистанционка. Отличаются селективностью и быстродействием.
раскрыть ветку (9)
Честно не сталкивался.
Я делал пусконаладку 6-10 кВ п/ст и периодику ГПП 110/6 и ни разу не сталкивался с резервированием защит.
Можешь своими словами описать эту панель защит(зачем и почему)
раскрыть ветку (3)
Вам надо немного поизучать состав защит для транзитных линий 110 кВ и выше. Тогда разберётесь, что такое резервные и основные защиты, дальнее резервирование, ближнее резервирование и т.п. на фидерах 6-10 кв основная защита МТЗ, отсечка больше как допфункция
раскрыть ветку (1)
Наши релейщики рассказывали что Удрис читая лекции студентам, перед тем как открыть свою же книгу говорил : - посмотрим что написано у Удриса..
Не правильно один комплект защиты линии состоит из двух полу комплектов в виде панели эпз 1636 на обоих концах линии
раскрыть ветку (4)
Знал я одного такого великого спеца. Приняли у нас на работу нового инспектора ( как я потом узнал, раньше он был начальником СРЗАИ где-то на Дальнем востоке). Пришёл он подстанцию проверять, а там я ЭПЗ-1636 тех. контроль делаю (с ещё одним инженером, у которого на ЭПЗ не было допуска). Доебался этот инспектор до нас, что вот он какой, бывший релейщик и зачем-то устроил экзамен по ЭПЗ, хотя ни прав таких, ни задачи у него не было, да и работать мешал. Надо было сразу нахуй послать, но мы же культурные;) На все вопросы ответы получал, но добил последним, спросил, сколько мостящих контактов у реле РП1, которое переключает 1 и 2 зоны ДЗ. Я ответил, что 3 ( там 3 реле сопротивления, по сочетаниям АВ, ВС, СА, контактов, соответственно, столько же), на что он сказал, что неправильно, правильно - один и мы нихуя не знаем. Через час мы снова встретились в кабинете бригады, в присутствии зам. главного и начальника СРЗАИ и я при них показал эти контакты на схеме, в ответ было молчание. Зато через неделю вышел приказ, что нас двоих на пересдачу в связи с тем что мы нихуя не знаем. Вот таких тупых пидорасов назначают у нас начальниками релейщиков и инспекторами.
Не правильно. Эпз1636 не состоит из двух полукомплектов расположенных на обоих концах линии. Защиты ДФЗ- 201 и подобные состоят из двух полукомплектов. Аминь.
раскрыть ветку (1)
Неправильно, ЭПЗ это не ВЧ защита. Просто откройте любую книгу по ней и прочитайте, а не выдумывайте.
ДОпустим линия.
Основная защита: дистанционная защита с высокочастотной блокировкой.
Резервные защиты: Токовая отсечка, МТЗ, четырехступенчатая защита без ВЧ блокировки.
2 комплекта это когда их действительно 2 комплекта, как ни странно. Делается для возможности ввода 1 комплекта в случае отказа другого и для возможности обслужить терминал без того, чтобы оставить ответственное оборудование без защиты. К примеру основные трансформаторы, воздушные линии, системы шин как правило имеют по 2 комплекта защит.
Это когда ДФЗ/ДЗЛ и 2 комплекта РЗ с РС) и все в отдельных шкафах, это уже 3 комплекта защит) привет, класс 500кв)
Два комплекта защит ставят для надежности. Например, на ВЛ часто ставят один полукомплект на одной подстанции и ещё один полукомплект - на другой, и это дело ещё дублируют. Итого два комплекта. МТЗ, и, тем более, АРЧ тут не при чём. Резервные защиты - это те, которые обеспечивают защиту ВЛ при отказе основных. На ВЛ основная защита - это ДЗЛ, но даже её одну нельзя оставлять без прикрытия. Тут в дело вступают дист. защиты и другие (они и будут резервными). УРОВ в таком случае - не единственная страховка. УРОВ вообще срабатывает только когда всё отказало, что бывает довольно редко. Реже срабатывает разве что наверное делитель сети. Не все защиты защищают только свой участок: есть, например, дальнее резервирование защит. Это необходимо когда на другой подстанции всё горит и не отключается, то тут защиты твоей ПС не будут смотреть и молчать. У них есть ступени дальнего действия, которые смотрят даже дальше чем шины той, другой ПС
Лучше объясните сами, что такое системы возбуждения, а то непосвящённые подумают про сервера порнохаба...
раскрыть ветку (1)
Если коротко, то напряжение на генераторе от одного вращения не появится, да ещё и требует постоянной регулировки при работе в сети. Всеми этими делами занимается система возбуждения. Возбуждает напряжение на обмотках статора генератора. Если рассказывать подробно, то там ещё много непонятных непосвещённому человеку терминов.
раскрыть ветку (3)
раскрыть ветку (1)
Ну, в принципе, да. Обесточить целые районы и заводы, но сохранить основную генерацию и особо важных потребителей. Сравнимо с отнятием конечности при гангрене ради сохранения жизни тела целиком.
Это называется селективность) чтобы вышестоящая защита не срабатывала к примеру на всю секцию и отключала только нужный участок.
Не знаю, ответили вам уже или нет (далеко вниз листать) правильно: если системы 2 - дублируется, если системы 3 - троируется
раскрыть ветку (1)
Ой ли
"
Радиореле́йная свя́зь — один из видов наземной радиосвязи, основанный на Многократной Ретрансляции Радиосигналов. ... Исторически радиорелейная связь между станциями осуществлялась с использованием цепочки ретрансляционных станций, которые могли быть как активными, так и пассивными."
раскрыть ветку (2)
Думаю, это ближе к связистам. Впрочем, их специфики не знаю, может и они зовутся релейщиками. Судя по ведущемуся обсуждению имелась в виду всё-таки РЗА
раскрыть ветку (1)
раскрыть ветку (3)
Ну я этому в универе учился и уже 10 лет работаю и вопросы тоже ещё остались, даже новые появляются)))

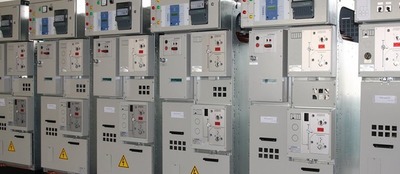

Человек, обслуживающий релейную защиту подстанции и т.п. Другую картинку не нашел. Релейки бывают разные. В мою молодость, пришлось подключать релейку в работу на монтаже ТП. Релейка была готова, но 1985 года выпуска (хорошо что не ламповая, но корпуса с пускателями т.п. прозрачные). Хорошо что схемы сохранились. Выебся за неделю как за месяц. Но пустил в работу.
У меня тоже профдеформация я подумал, что релейщик это чувак работающий на радиорелейных станциях.
раскрыть ветку (2)
Это человек, который раньше знал, что контакты надо чистить берёзовыми палочками, а не сосновыми. Сейчас они измельчали и контакты не чистят. Оптику тянут вместо КВВГЕнг 14х2,5. И клеммы не протягивают. А, да, ещё они знают отличие установки от уставки.
чел который судя по всему минимум по 3 раза устанавливает факт возможности возникновения короткого замыкания и работает в направлении исключения такой возможности)
раскрыть ветку (1)
Вот-вот.. занимаюсь производством релеек и как-то само собой, что релейщик - значит либо разрабатывает, либо делает, либо юстирует на столбах)
Я чуть больше 30 лет назад приехал в Москву поступать в МЭИ на кафедру релейной защиты. Приехал целенаправленно, мне кафедру посоветовал дядька репетитор, которого я очень уважал. И только подавая документы я узнал, что кафедра называется не "рЫлейная", а релейная. Вот уже 25 лет я релейщик.
Продублирую:
Релейщик - чувак, отвечающий за работоспособность так называемой релейной защиты: устройств, защищающих электрическую сеть от повреждений, которые возникают вследствие замыканий. Простейший пример такого устройства: автомат в квартире. На подстанциях же многоообразие этих устройств значительно шире
Релейная защита и автоматика, а так же цепи управления! Классная работа, а профдеформация у них от непрерывных проверок вышеуказанных цепей и т.д.
