Щит для 3-х комнатной квартиры, хватит или нет?⁠⁠

Таже штука только в профиль. Можешь конечно да диф. Твоя квартира. Развлекайся. :) Но я не стал бы. Может это к нам в город такую партию завезли конечно,но светодиодные светильники и диф/узо прям геморойная связка. У меня стойкая неприязнь получилась. Там пусковой ток и особенность работы приводят к срабатыванию диф

Я бы свет на автомат повесил. Корпус пластик,случайно ты его трогать не будешь,при замене отлючишь питание. Так,что в твоём случае не вижу смысла в узо на свет. А вот проблем драйвера+узо могут создать за счёт частых ложных срабатываний. Не факт,что будет но очень вероятно.

Электричество+вода=УЗО. И лучше не 30 а 10мА. Кухня рабочая зона отдельная линия. Кондишка отдельная. Свет лучше без узо. Эти сраные китайские драйвера могут конкрэтно утомить. И кстати ознакомься чем отличаются узо А и АС. Я бы поставил реле напряжение на вводе. Не так дорого стоит,но полезная штука.

Ну то такое. Смотри сам. Можешь,как многие тут любят,поставить один автомат на всю хату радоваться пролетарскому минимализму. :)

А что за программа?

Может реле напряжения на входе?

А в какой проге эти картинки с автоматами нарисованы? Раньше работала 123схема от Хагер. Но они ушли. Сейчас рисовал в sPlan, но муторно. А это в чем?!!

Собственно, много что не так по моему субъективному мнению )

1) я бы еще добавил УЗО или Диф селективный на вход. Возможно, вместо того, что в щитке в общем тамбуре

2) Добавил бы мастер-выключатель на свет

3) в ванной убрал бы полностью ваше творчество, а поставил бы узо + 2 автомата на 1) стиралку 2) сушильную машину и отдельный диф на обычные розетки. Если планируете в ванной теплый электрический пол, то +1 диф. Освещение бы вынес в группу, которая у вас называется Q5.

4) на кухне нет отдельного дифа на варочную панель, наверное - есть газ. Но если вдруг забыли - напомню. Если газа нет - то помимо варочной панели я бы дополнительно выделил группу Духовой шкаф + СВЧ. Также нужен отдельный диф на холодильник (в качестве неотключаемой группы). Освещение - аналогично, в группу Q5

5) розетки коридор из группы Q4 и освещение коридор из группы Q5 присоединил бы к одному из автоматов в тех же группах

6) УЗО из освещения вообще б выкинул

7) Если планируется кондиционер, то еще один диф на него

8) если есть система защиты от протечек + роутер (в общем - слаботочный щит), на них отдельный диф или узо+автомат - в качестве второй неотключаемой группы.

9) Диф на проточный водонагреватель, если он планируется

Зачем нужны неотключаемые группы - для отпуска. Когда все обесточивается, но защита от протечек, видеокамеры, свое файловое хранилище и тому подобное + холодильник продолжают работать

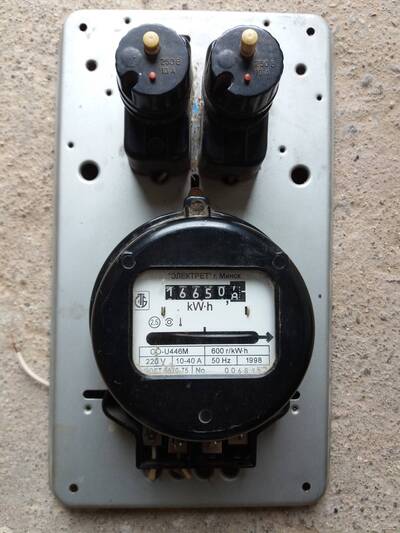

Я пропустил, а в доме земля есть? Я понял что дом не новенький если решил щиток сделать.

Просто я тоже как то хотел все по фен-шую сделать в маминой квартире. Пришел электрик и такой. "Это нахрена тебе. В этом доме заземления нету" и короче самой простой схемой обошлись.

Та нзч. Хоть не просил но скажу. Не экономь на кабеле. Не бери у Ашота в гаражах. Не покупай "отечественного" производителя автоматики. Я конечно верю,что "новая серия iek не хуже ABB" (реальная фраза продавца) но не покупай. Заранее посмотри где у тебя мебель,чтоб не оказались розетки за мебелью. Если будешь коробки на клемниках делать-только wago. Не бери "аналоги ничем не хуже но дешевле". Всё проверяй после поточников,мебельщиков. Любят они кабель пробить. :). Через месяц-другой подтяни контакты в щите. И вообще время от времени контролируй этот момент. Ну и удачи в этом ответственном деле.

7.1.79. В групповых сетях, питающих штепсельные розетки, следует применять УЗО с

номинальным током срабатывания не более 30 мА. Допускается присоединение к одному УЗО нескольких групповых линий через отдельные

автоматические выключатели (предохранители). Установка УЗО в линиях, питающих стационарное оборудование и светильники, а также в

общих осветительных сетях, как правило, не требуется"

А есть где даже запрещено ставить узо "7.1.81. Установка УЗО запрещается для электроприемников, отключение которых может

привести к ситуациям, опасным для потребителей (отключению пожарной сигнализации и т.п.)."

Есть,конечно и ГОСТы,в которых можно найти требования ставить узо на свет. И можно найти светильники где в инструкции написано,что не ставить с узо. (В светильниках Армстронг было. Не помню производителя. Так,что без пруфоф).

В конечном случае решать афтору. Доказывать с пеной у рта,что узо не надо я,конечно,не буду. Но взвесив шанс получить поражение током и шанс получить геморой от постоянного срабатывания узо я бы поставил автомат. Но решать ,повторюсь,автору.

Что такой 12Кв?

Железобетон нельзя штробить. Даже под проводку. А ниша под щит в жб это просто безумие.

У меня она выглядела не так когда работала. Или я плохо помню. Я пытался ставить ее снова, но она зависает сразу на попытках получить обновление с сервера Хагер. А как ваша встала? Может, поделитесь загрузочным файлом? Как тут принято контакт оставлять?

УЗО там все равно уже стоит на розетки и стиралки, так что в виде экономии можно подключить свет уже к нему

А если не считали, то как Вы автоматы поставить решили? Вдруг нагрузка на провод превышает номинал автомата? Просто цифры понравились?) У меня частный дом у меня на текущий момент 40А но у меня отопление электрическое, насосы, водонагреватель, фильтра. Пришлось считать. Я без наезда, просто любопытство.

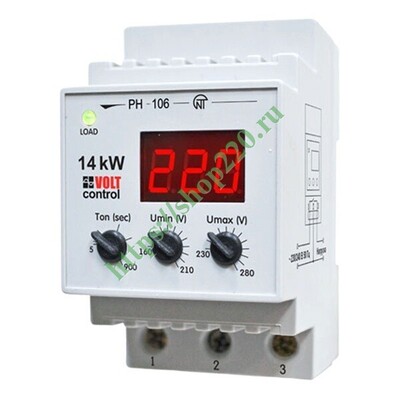

УЗМ-51м не хвалят, кроме того, у него нет индикации параметров сети (напряжение, ток, аварии). Советую вот такой

на стиралку, посудомойку и холодос рекомендуют дифы тип А 10милиампер, но бывают частые ложные срабатывания, да и по цене разница огого :) У меня на 3-х собран щит на Шнайдер рези9 (успел еще до всего вот этого), дифы лодно не срабатывают, тесты проходят.

Количество максимальной потребляемой электроэнергии? 40а это примерно 10-12Кв при 220 зачем вам столько?  Плита электрическая?)

На трёшку хватит 10А на освещение, 16А на розетки.

Плюс желательно отдельно кухонные розетки, кондиционеры, плита/духовка, стиральная машина, эл.ТП (если мощные).

УЗО и прочие излишества как бы на х... не нужны, баловство всё это. Главное, чтобы заземление было надёжное.

Профессиональная серия АВВ - замечательная, конечно, но это "масло масляное", для квартиры вполне себе пойдут Легранд/Шнайдер и т.п.

Посудомойку и стиралку на отдельные дифы хорошо бы. На освещение УЗО по желанию, Не думаю, что очень часто будете трогать люстры, проще выключить автомат нужный. Вводной кабель сколько сечением? Из чего вводной взят 40А?

Если мало - замутил неотключаемую линию с холодильником и прочим, что даже в отпуске должно работать. Духовка будет газовая?
