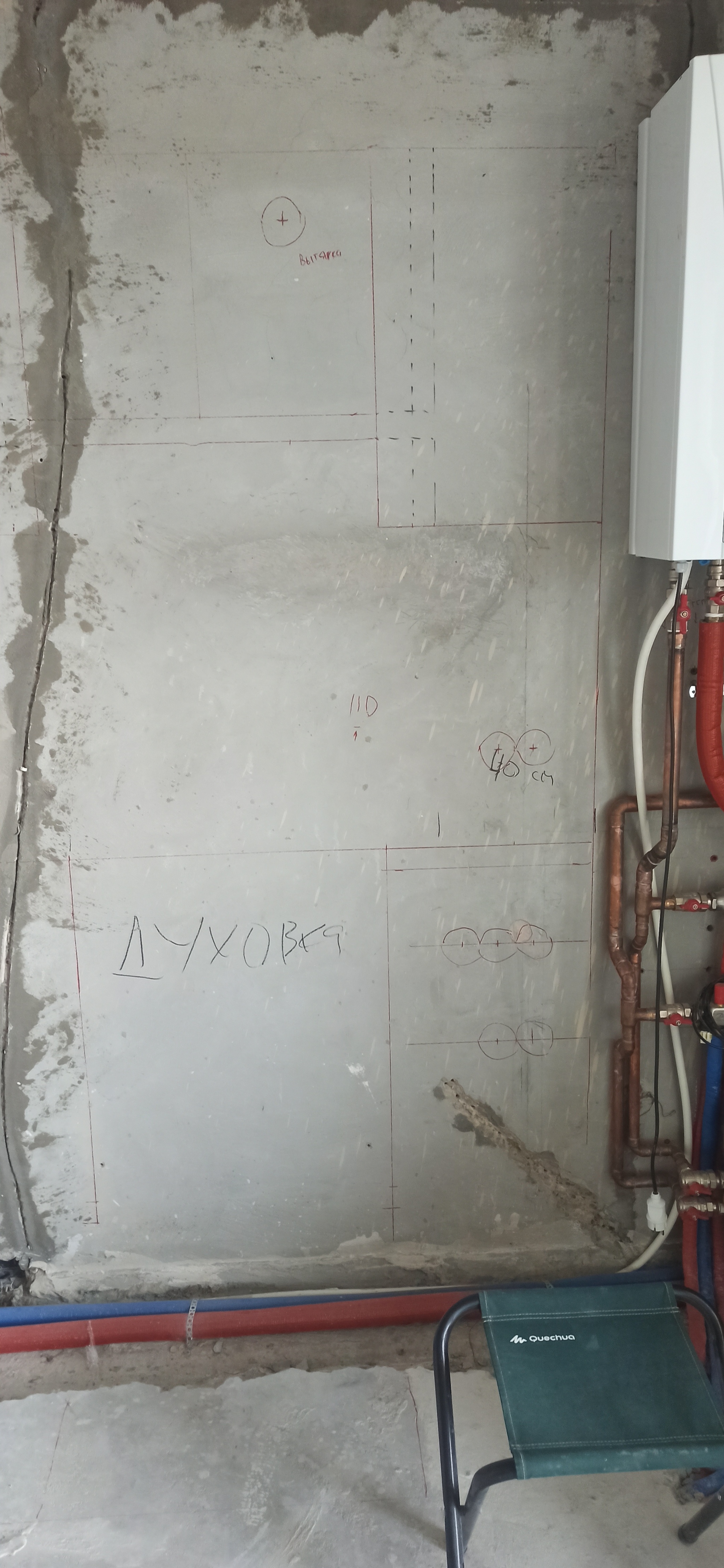

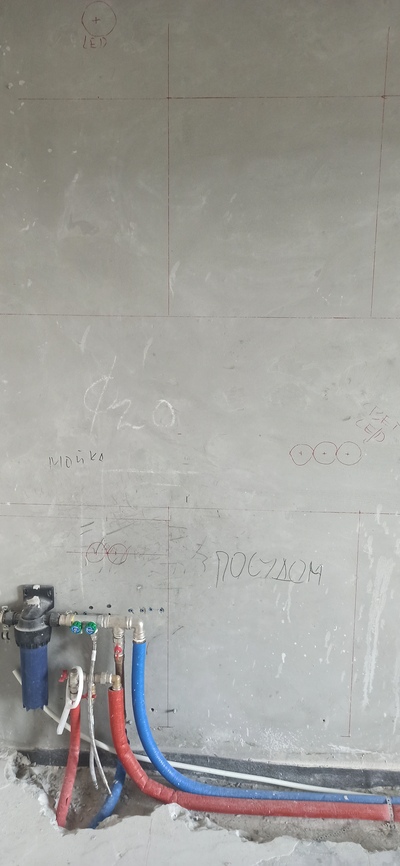

Подготовка к началу штробления и прокладки кабелей заняла у меня примерно неделю. Всю неделю ходил по квартире и отмечал точки розеток, интернета, выключателей. Всего что можно. Вот на фото видно нарисовал телевизор на стене, отметил где что будет. Это спальня. Нарисовал также контур кровати, тумбочки на стене. И потом. уже отмечал на какой высоте ставить блок розеток. Так прошелся везде. На кухне - нарисовал на стене гарнитур, где какая техника будет. Это все таки очень важный этап. Поэтому не спешил и все обдумывал тщательно, конечно советовался с женой.
Именно на этом этапе окончательно определились с женой где и какая мебель будет. Специально съездили посмотрели диваны, определились какой примерно хотим, сняли размеры, чтобы рядом с ним поставить розетки
Это рабочая зона в гостиной. Слева будет шкаф и в нем компьютер жены, принтер.
Кухня нарисовал "стол", расставил стулья. Стало ясно, что стол нужен 110 см в диаметре.
Перенес все свои метки на бумагу, сижу, считаю сколько кабеля нужно
Гостиная, зона ТВ. Канализационный кабель канал. Как же долго и муторно когда делаешь для себя и не сносишь лишние участки стены. Шабашники могут так прилично расхерачить, что замучаешься потом заделывать.
Подсчитал сколько нужно кабеля, составил в автокаде проект щита. Поставил hager, щиты abb uk600. По мелочи - коробок, подрозетников. Подрозетники я потом покупал еще много. На всю квартиру я насчитал 154 шт.,
Нашел в загашниках маску 3M, в пандемийный 2021г считай роскошь.(давным давно как то купил пачку.)
Штробление и крепление кабеля на потолке довольно пыльная работа. А если делать как я в одно из самых жарких сезонов за 5 лет- вообще УЖАС. Пот, пыль и все в несколько слоев. В день выпивал по 3 литра воды.
Ладно хоть пустотелый кирпич, довольно быстро получилось выдолбить.
Вот такие трассы проложил в коридоре и комнатах. Кабеля все таки много. А я один. Да - дорого получаетя. Одна двойная вроде стоила рублей 50-60. Ординарную в коридоре я в итоге поменял на двойную. Слево-направо - ethernet, витая пара на выключатели, кабели освещения, кабели на розетки.
Пытаюсь сделать покрасивее. Я в данный момент не знаю, но потом все переделаю
Про сечение
Вводной 3х10 мм2. В комнаты ушли 5х2.5, кухня 7х2.5 и пару 4х1,5. На кондиционеры, бойлер 4х1.5. Почему именно такие, потому что они у меня были. Так сказать достались бесплатно. В 5-жильной две фазы(от разных автоматов) и два нуля, одна земля. Так идет до коробок. Из коробок(на потолке) уже к точкам идет полторашка. "Своего кабеля на все конечно все равно не хватило, метров 100-150 примерно я докупил.
На освещение и розетки ушло примерно 500-600 метров. На интернет - 200 метров. На выключатели 350метров. Есть еще ТВ, на датчики протечек, и другие датчики для rs485. Примерно 1300 метров разного кабеля
Про автоматы.
Использование полторашки накаладывает определенные ограничения. Там где проложена полторашка на линию стоит B10 в комнатах, или С10 на кухне. Идея такая - обезопасить кабель ограничением мощности. По квартире у меня нет больше 2кВт на полторашку, все крупные потребители раскиданы.
Для разделки кабеля купил специнструмент. Очень удобный. Кабель у меня весь круглый, стрипер был куплен не зря.

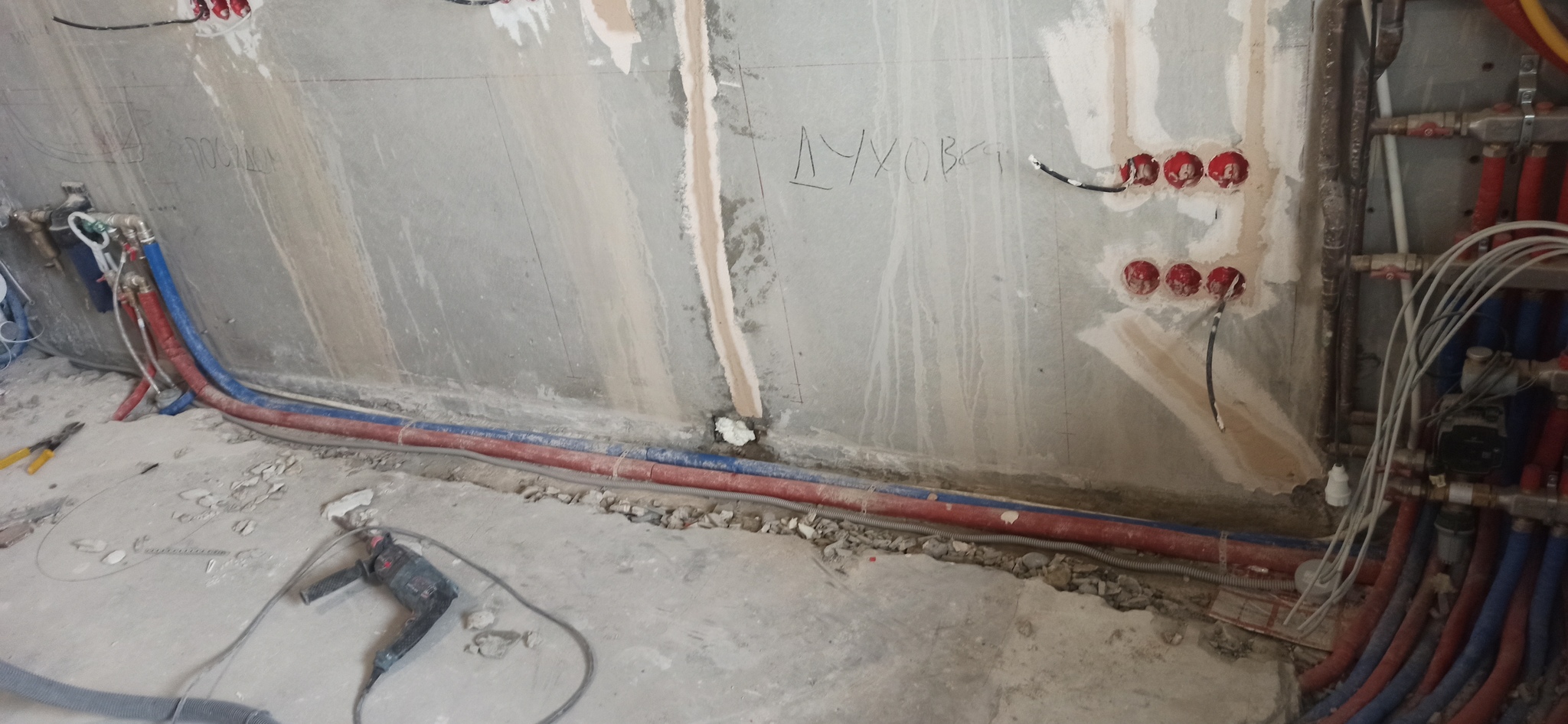

Развел свет и розетки. Справа - наскальные надписи, на какую клемму - что приходит. На клеммы пришли кабели со всех точек света. Дальше пойдут уже на контроллеры.
Процесс прокладки кабелей.
Светленькие это с выключателей и ТВ
Это уже интернет. В кладовке будет шкаф. На полке будут микротики.

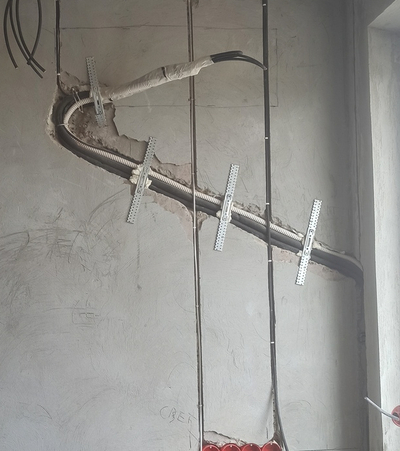

Коридор. Как видно места не хватает, пришлось ставить второй этаж клипс.

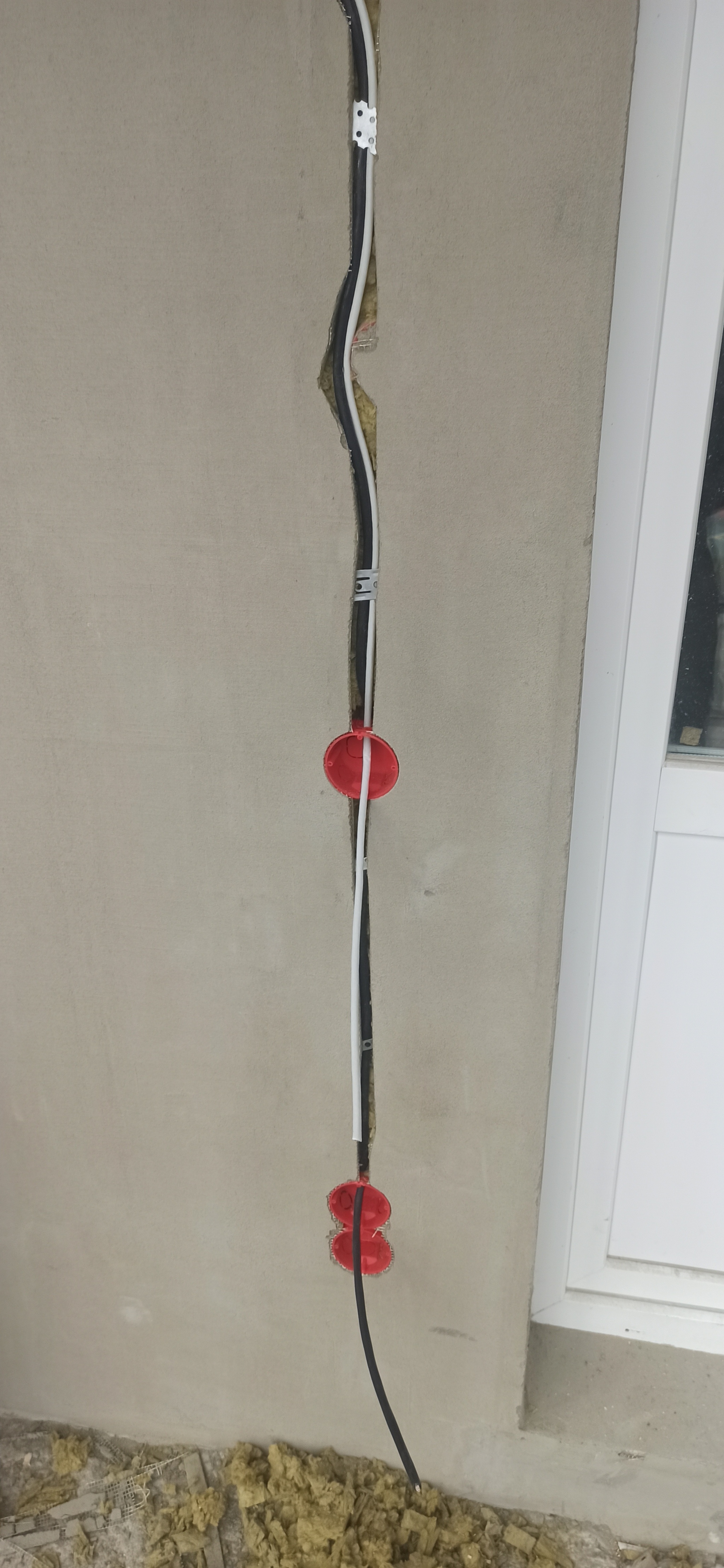

Всю прокладку и штробление делал в одни руки. На фото ниже видно правило. На одном конце прикрепил угол металлический, на другом струбцина.

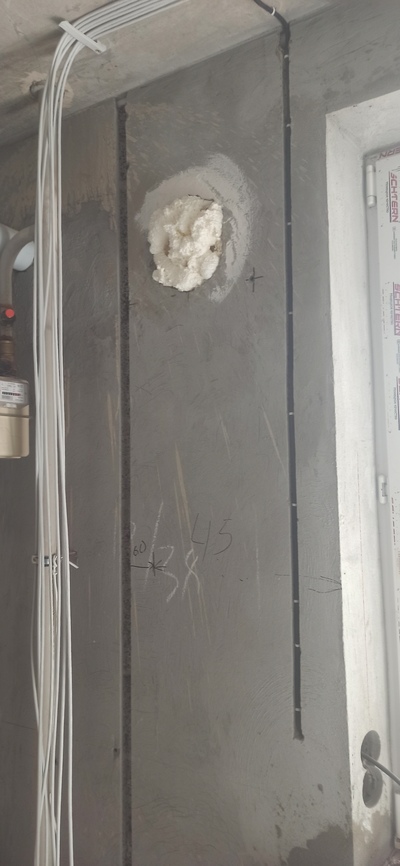

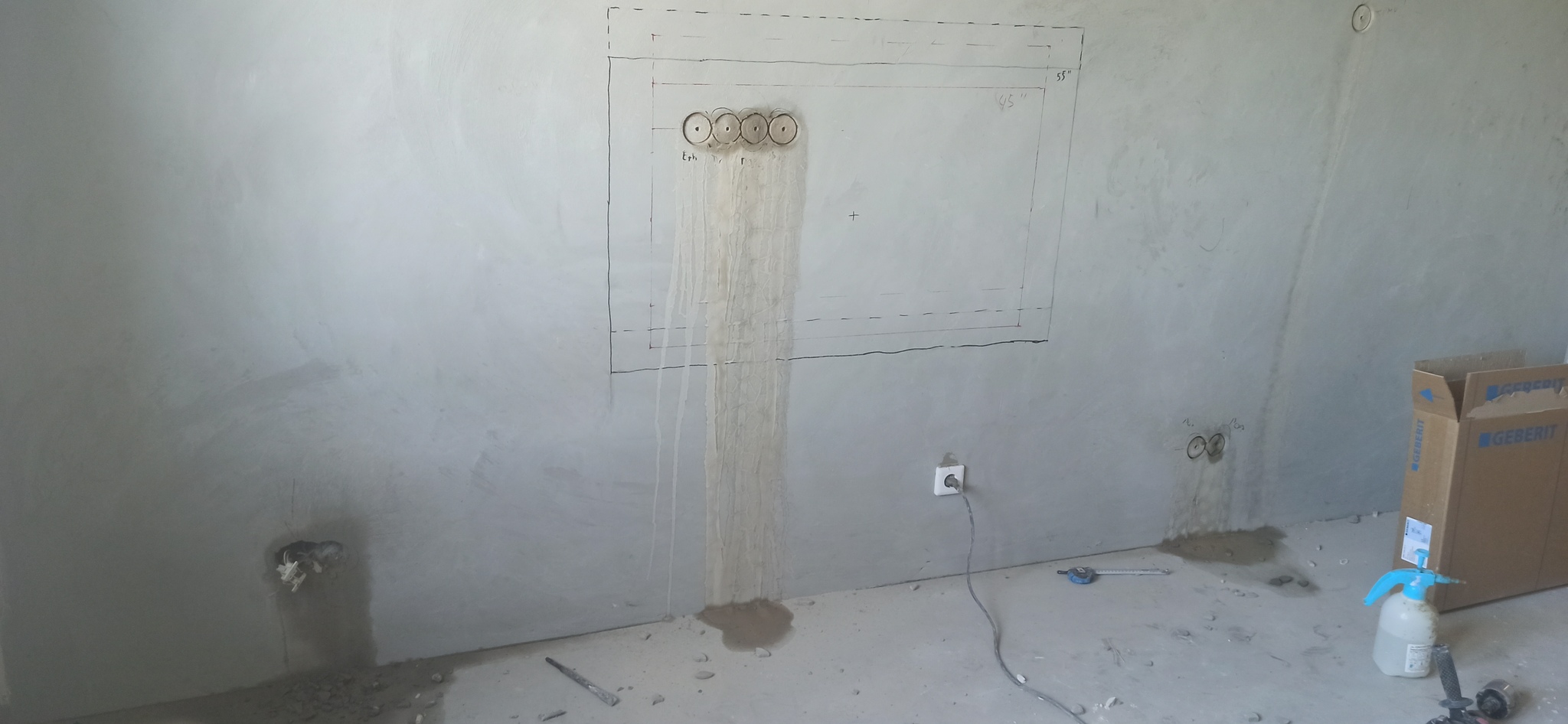

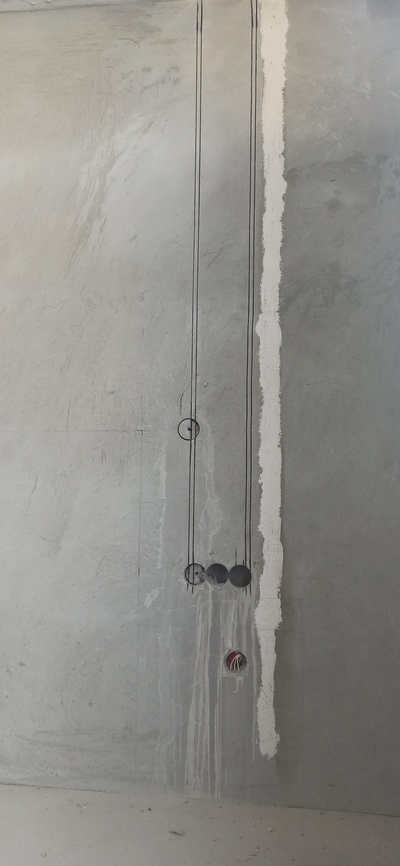

В начале ставлю лазерный уровень, там где нужна штроба. Выставляю по лазеру правило, струбциной зажимаю его между полом и потолком. Таким образом оно не двигается, и стоит строго вертикально. Дальше уже штроборез с пылесосом. Штроба получается ровная и вертикальная.

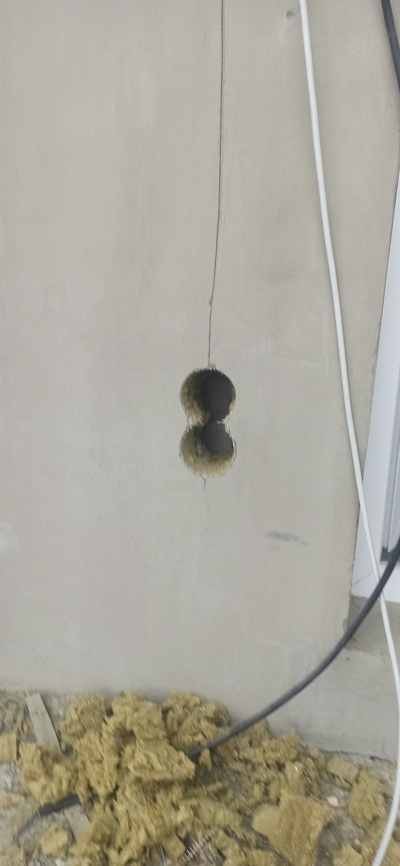

Кондиционерщик Алексей, проложил мне трассы. Я к ним подвожу питание.

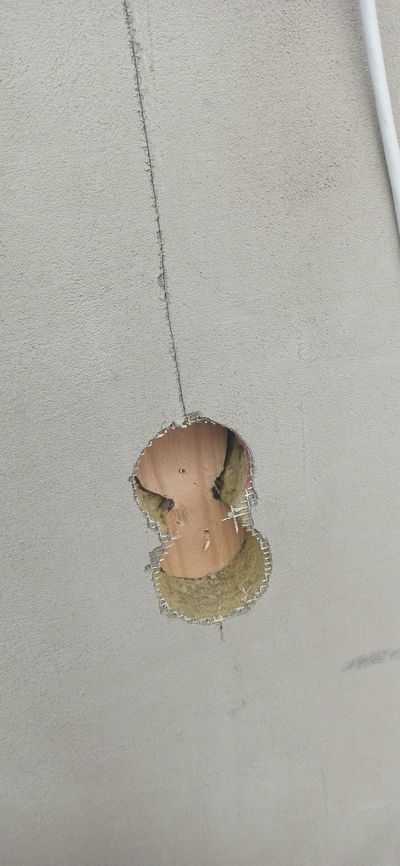

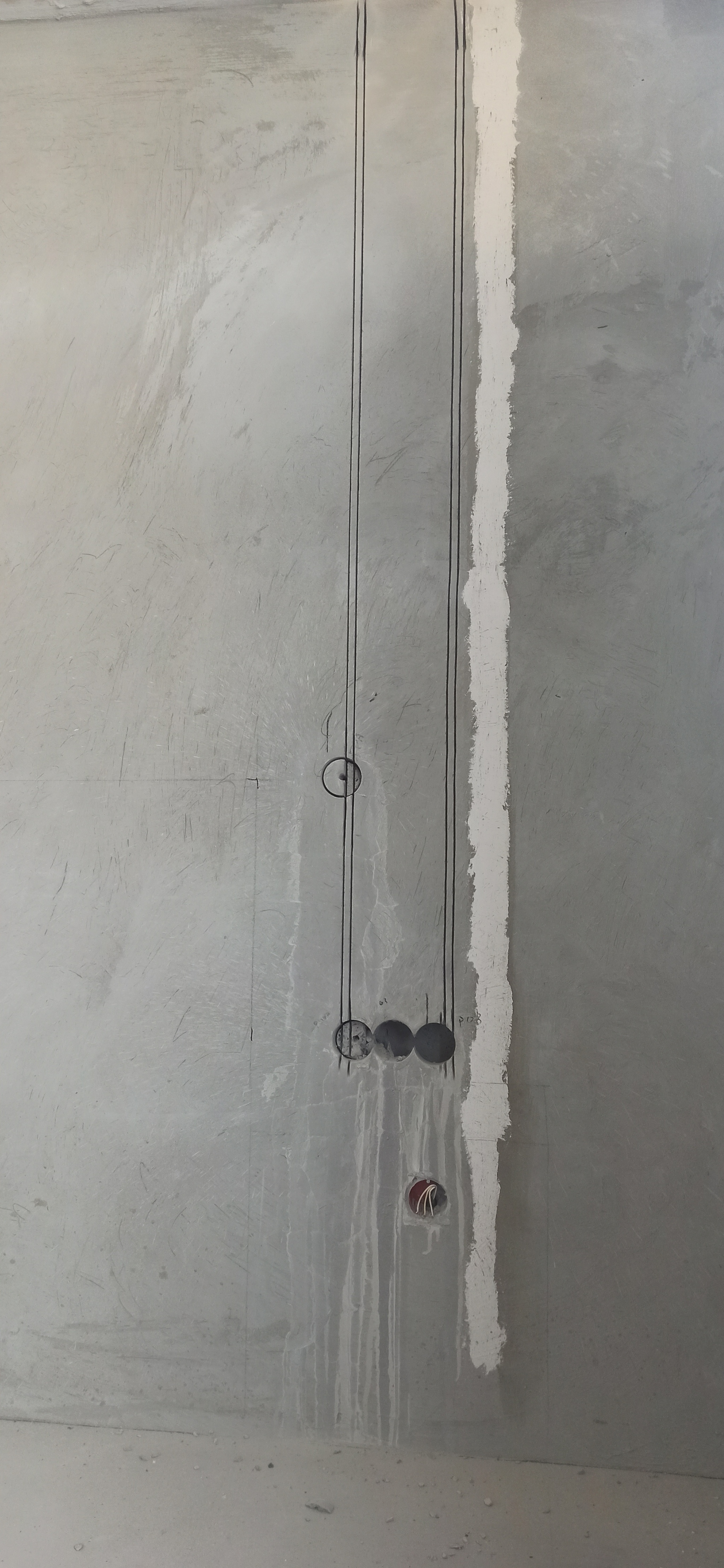

Закрепил трассу и подпер кусочками пены, чтобы не выпирало из плоскости. Замажу и потом сниму пластины.

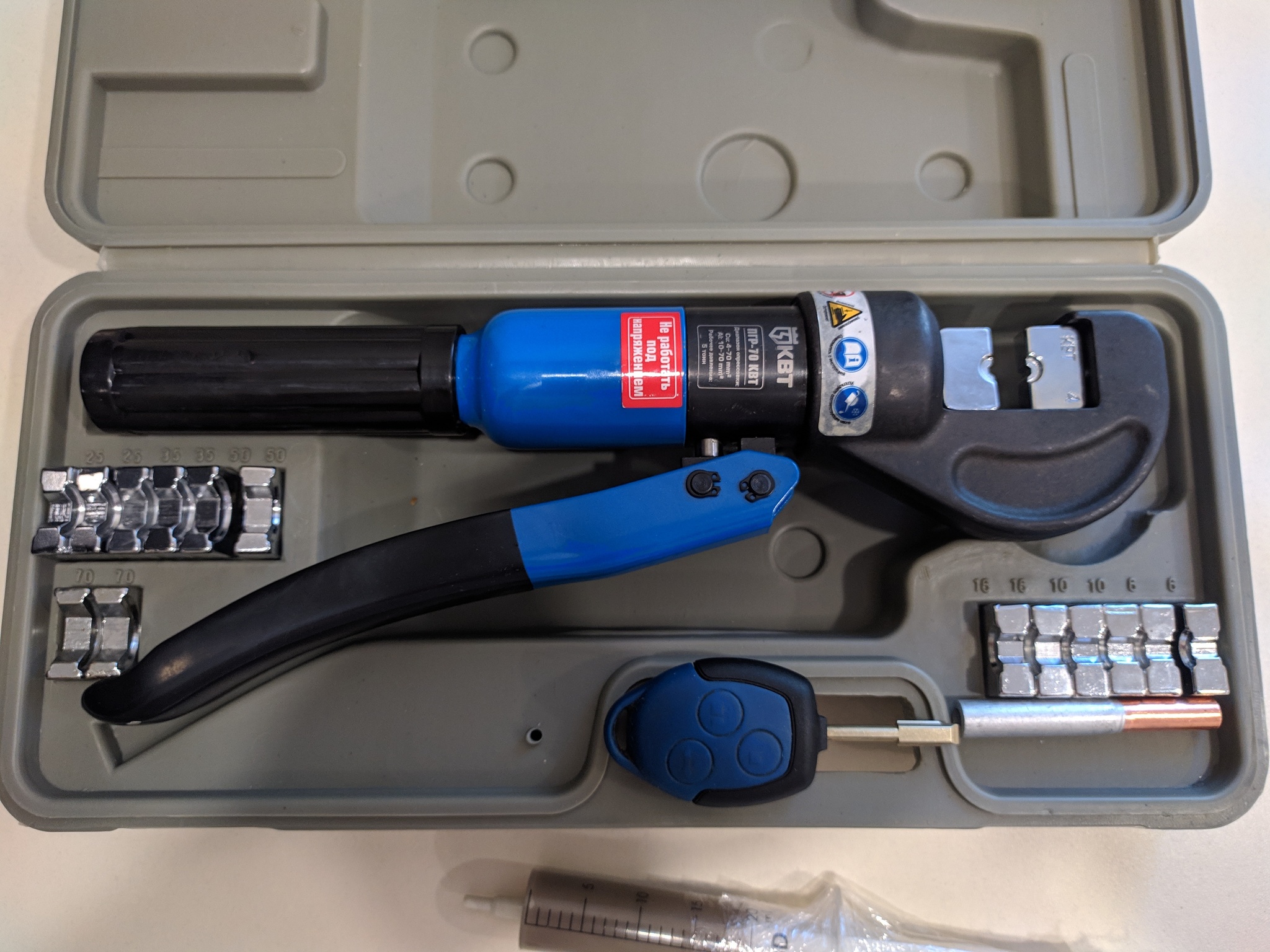

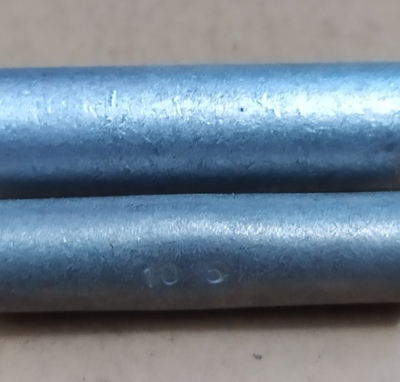

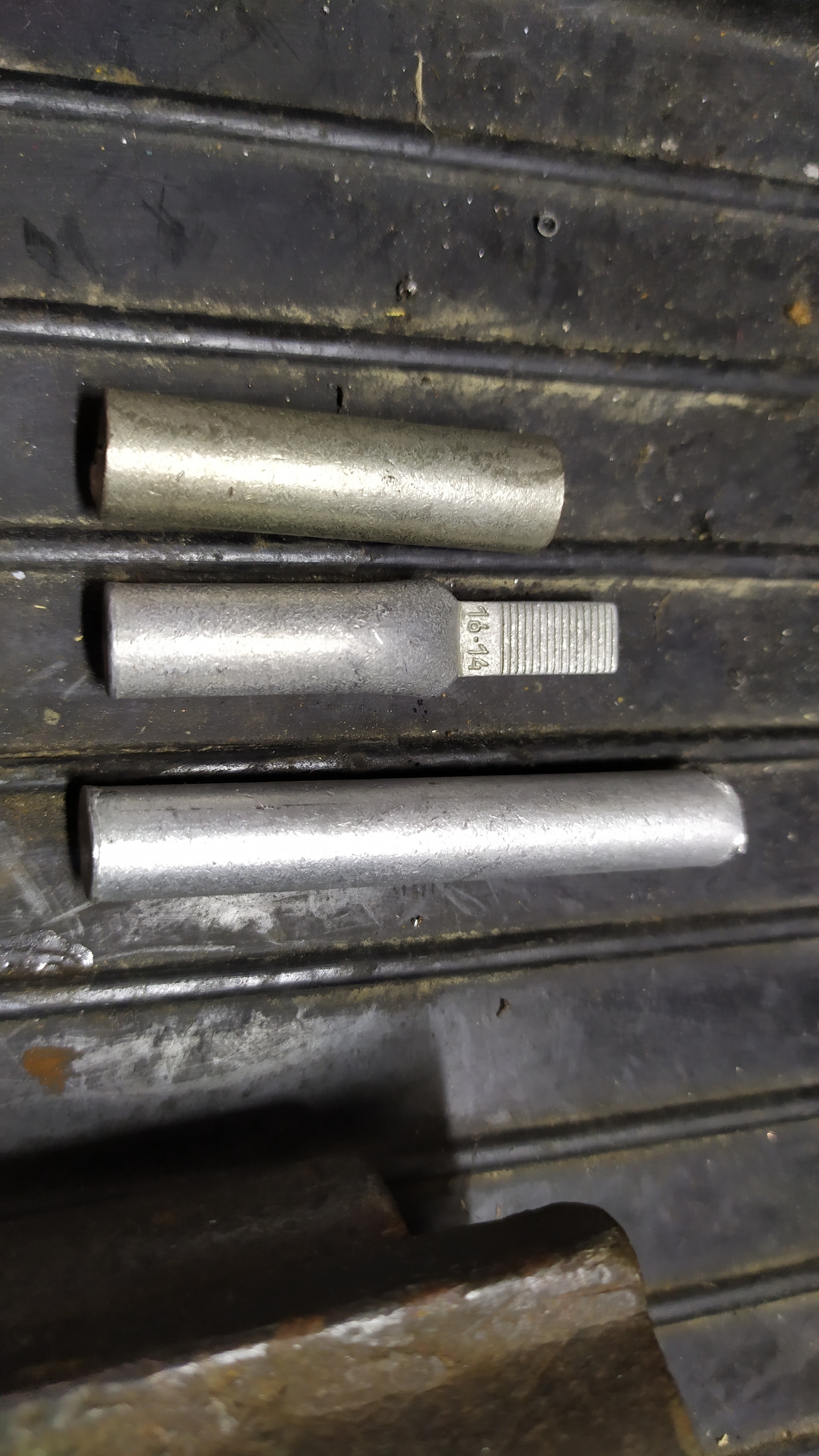

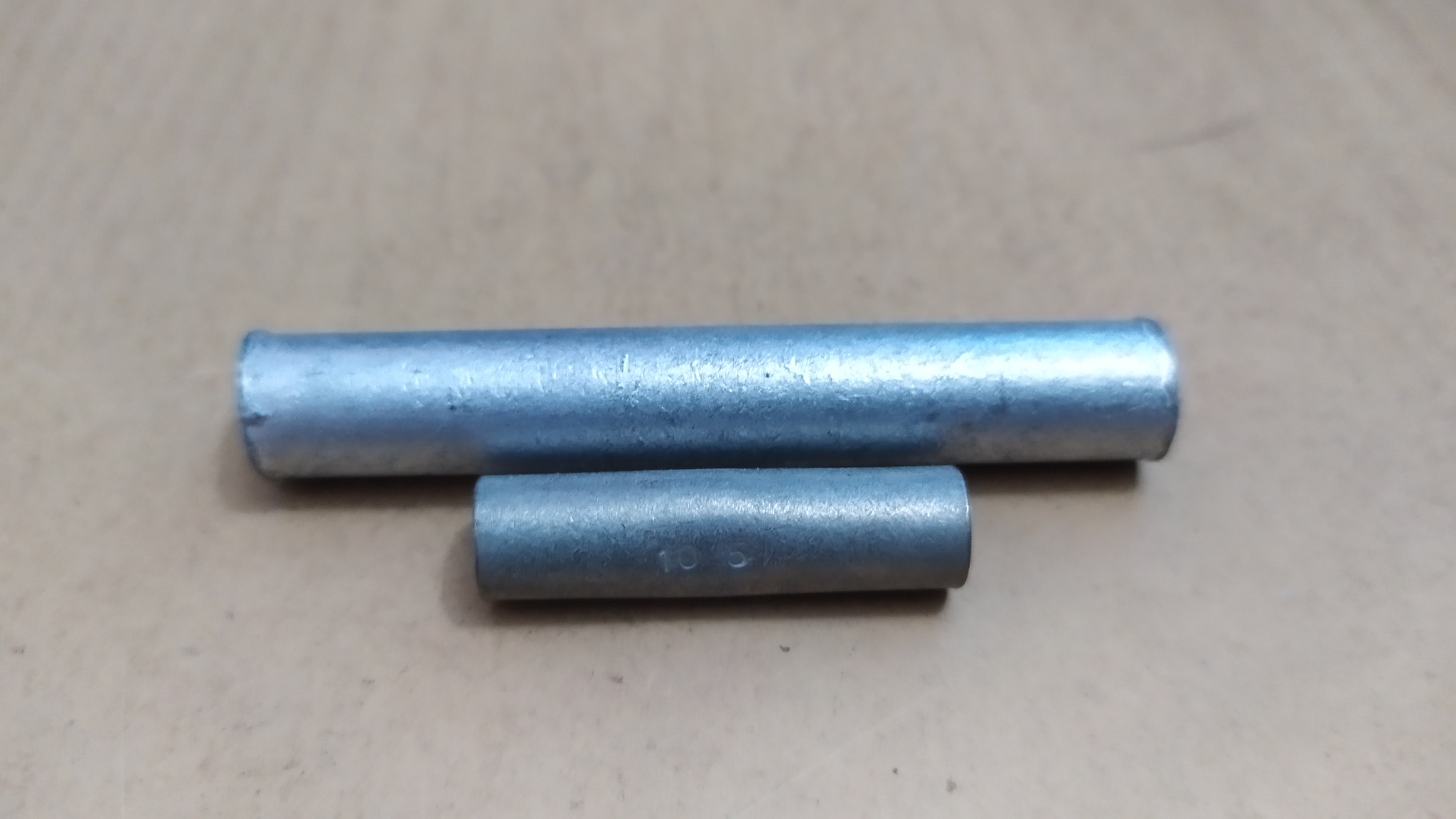

Гильзовка.

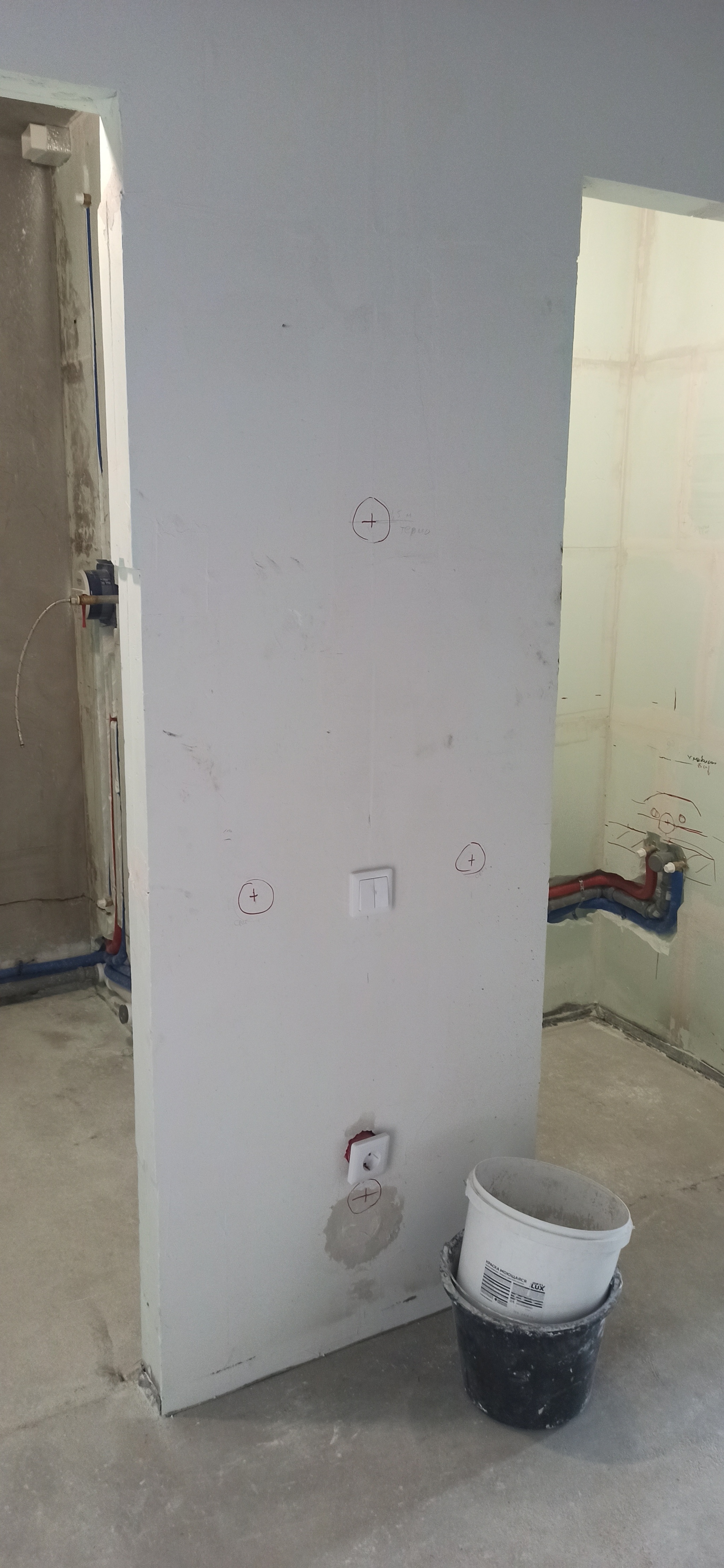

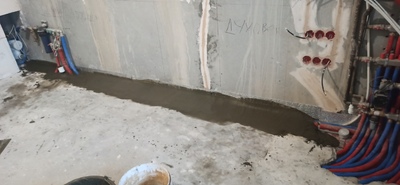

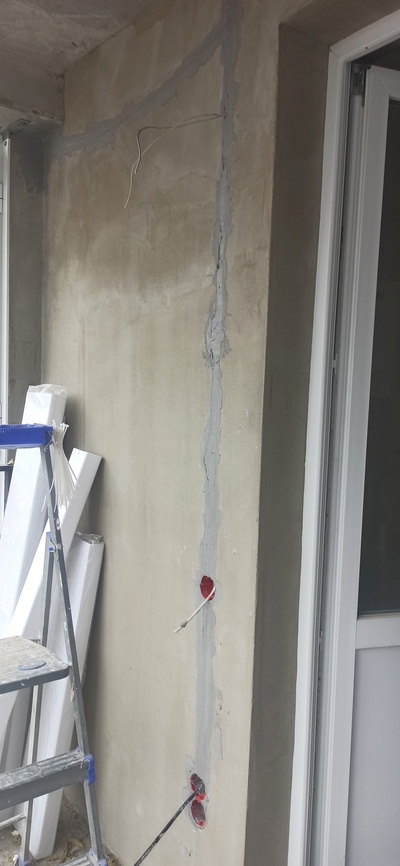

Как замазывал штробы и ставил подрозетники показывать не буду, занятие простое и не тяжелое.
На этом этапе электрика заканчивается. Дальше перейду в ванную.
