Всем привет. Нужна помощь с подключением. Оригинальный кабель отсутствует а по схеме непонятно какой пин за что отвечает
На схеме только цвета кабелей указаны. Может у кого есть такая магнитола чтоб сфоткать сам штекер с кабелями подключения , чтоб можно было разобраться где там плюс минус и ТД.
Может кто так разберётся
Заранее благодарен
На фото схемы что удалось найти
Да все правильно, в этом и проблема , а все пишут " дурак смотри картинку , там все написано" утрирую конечно но посыл именно такой.
Ясно. У меня комплектация комфорт и там простое радио стоит, наверное тоже обманку надо будет покупать.
Надо будет докупить кан адаптер, наверное. Почему не встраивают сразу в магнитолу? Было бы удобно
Родная магнитола без ключа включается , и можно слушать. Думаю на этой можно так. Если с кнопки выключать ее
Стандартная ситуация, сколько я тут не спрашивал , всегда найдутся такие люди. Благо адекватных и отзывчивых больше.

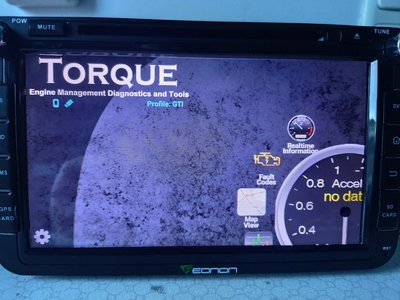

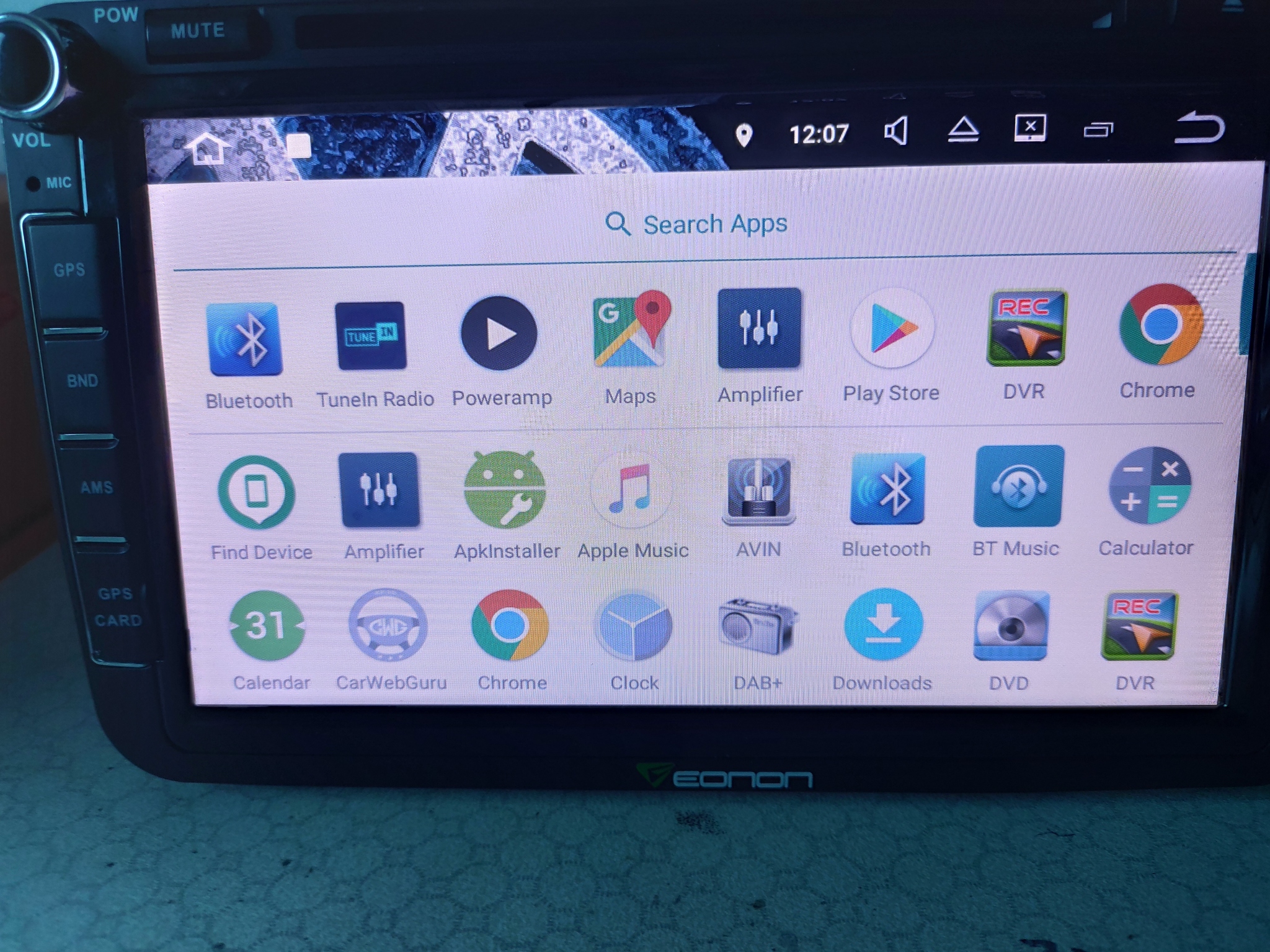

Благодаря общей помощи запустил магнитолу , в простое кушает под 1 ампер, в меню интерфейса. , Буду теперь колодку под свой Туран подгонять)

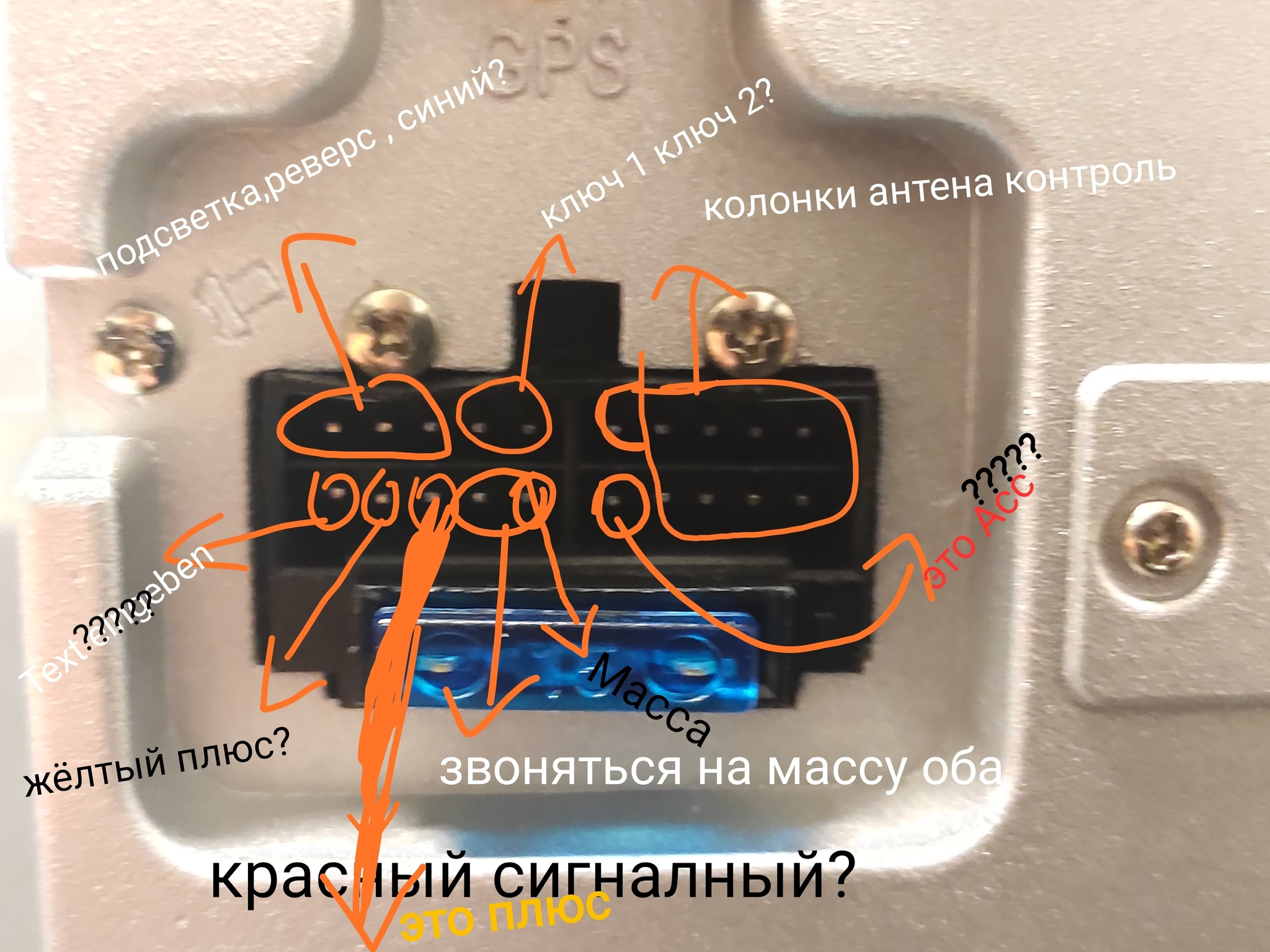

Готово ребята. Спасибо всем кто помогал. Ацц оказался в правой половине колодки. Плюс минус нашел прозвонкой. Ацц рядом с минусами , сразу справа , он на картинке под вопросом.
Может кто накидает схему в понятном виде? Я не оч рисую
Плюс идет с колодки на предохранитель. Предохранитель достань и прозвони из его ножки в колодку. Это 100% плюс. Массу пока на корпус кинь.
Минус к корпусу или тестером проверить провод который коротит с корпусом. Плюсом начиная из нижнего левого угла касайся на пару секунд и смотри результат
Минус нашел . Даже 2 минуса. Один на колодку руля. Касаться? Должно потребление быть? Без сигнального провода(красного) магнитола не запуститься. Так что видимо придется наугад искать. Благо почти все контакты опознались . Тока пару штук осталось
НЕЕЕЕТ. не слушай этих знатоков. не одинаковые. занимаюсь продажей китайских магнитол. это не ИСО разъем (в магнитоле), у меня нет именно такой, но несколько видов с таким же разьёмом есть. Как минимум 3 варианта распиновки. Защиты работают в основном на переполюсовку и перегруз. СПАЛИТЬ ОЧЕНЬ ЛЕГКО при неправильном подключении. Ищи распиновку по модели или контакты производителя и узнавай у него распиновку, раз не гуглится в российском интернете.
Вот вот. И я о том же , но мало кто понимает. Ещё и обзываються))) по цветам сопоставил из того что нашел, плохо видно . Вот примерно что вышло
Спросил у официалов производителя , они пишут извините но мы не в курсе , вот мануал на радио , читайте. А там как раз картинка с проводами и только цвета
Так на магнитоле это и нарисовано что в мануале , а мне распиновка нужна не по цветам а по пинам
Нет штекера оригинального, а на других штекерах цвета проводов другие , и плюс минус вообще не там где жёлтый и черны провода. Сумбурно но думаю понятно в чем загвоздка.
Такая же. Все подключил в самый левый разьем который типа исо. Но там не исо распиновка в моем случае, проще все перепиновать было
Можешь примерно где плюс минус показать? Я впринципе примерно раскидал но если б точно знать было бы спокойней
Я вчера 3 магнитолы проверял, у всех питание было на разных пинах , причем сильно не рядом. Благо там были адекватные схемы , просто перекидывал провода в нужные места
А если попутать? Разве там защиты не стоят?
Без предохранителя жёлтый и красный звоняться между собой? Синих на картинке с офф сайта 2 провода, или просто плохо видно . Спасибо за помощь
Завтра попытаюсь подключить хотя бы для проверки
Конечно понятно но проблема у меня нету родного кабеля , есть подходящая колодка но там все цвета разные . Как ты говоришь понятно так то мне понятно и колонки откинул и усилитель антенны , на картинке с АлиЭкспресс не видно самого главного- куда идёт жёлтый и красный провод. На какой пин. Повторюсь родного кабеля нет , на подходящем кабеле цвета совсем другие.

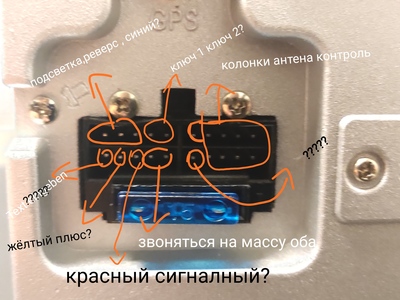

Вот как я прикидывал
Спаибо за совет. Я выставил около 3 ампер. ИСО да я знаю разъем. У меня в фольце тумане такой разъем
Запоминай. Для всех магнитол. Главное ее запустить, все остальное разберешся. Поехсли.
У всех магнитол обычно на одной колодке обычно с краю красный и черный провод рядом. Это питание. На красном бывает предохранитель или на корпусе рядом с питанием предохранитель. Красный и черный питания обычно толще чем все остальные. (Причем можно только красный найти а минус взять с корпуса и тоже запустится). С питанием есть. Дальше убираем колонки. Это обычно четыре пары проводов типа "серый-серый с белой полоской" (фиооетовый - фиолетовый с белой полоской) и так далее. Бывает это отдельная колодка а бывает на одной колодке одна сторона вся это колонки, вторая это питание. Их прямо руками разводишь в стороны и понятно что одна сторона звук, вторая организация питания.
Питание дали, колонки разобрали (в настройках делаем все налево и вперед и смотрим какая колонка одна играет, потом все четыре так раскидываем). На красный питания берем + с замка зажигания. По нему будет включаться магнитола
Остается обычно оранжевый, синий и еще какой нибудь третий в колодке питания. Оранжевый (или второй красный) обычно это постоянный плюс чтобы магнитола не забывала настройки. Этот плюс нужно тянуть с аккума или с прикуривателя (часто он не выключается когда ключ достаешь).
Синий или зеленый в этой же колодке это питание активной антенны. Там появляется плюс когда работает радио. Можно проверить тестером при включении радио.
Еще один провод - подсветка (или приглушение света экрана) при включении света авто. При подаче на этот провод + включится подсветка или притухнет экран. Многие скручивают этот провод сразу с первым толстым красным. Именно на вашей магнитоле советую подключить к габаритам потому что есть в настройках уровень затемнения экрана ночью а он бывает слепит. Не бойтесь ошибится, внутри есть и защиты и ничего не сгорит. Если магнитола после выключения ключом не запоминает станции то нужно толстый красный поменять местами с оранжеввм.
Это основное для всех магнитол без усилителя.
Теперь по той что у тебя дальше. Два порта юсб. Это пррсто замесательно. Один для флешки, второй про запас. У меня там юсб регистратор с али. Есть такие без экрана своего но на магнитоле все управляется и есть всякие контроли полосы и скорости и все это за 1500 рублей.
Потом много тюльпанов - это все для усилителя. И одиночный тюльпан и рядом пара проводов в колодке это камера з/х. Антенна жпс квадратная только в свое гнездо подойдет.
Спасибо за развернутый ответ. Буду пробовать подключать по твоей инструкции. Насчёт защит так же думал что не должен спалить ничего если неправильно подам , подаю через лабораторник , там тоже вроде как защита стоит
У тебя такая же магнитола или похожая?
Попробуй тогда написать продаванам на али, у которых такая магнитола есть в продаже, чтобы продали тебе чисто кабель.
Ну, либо искать мануал, но там вряд ли будет распиновка самих выходов.
Была такая мысля на эбее купить кабель сфоткать. Да дороговато она выходит , около 300 евро
Там ещё непонятней, просто подряд провода и их цвет и назначение , а так как родного кабеля нет цвета вообще не совпадают с друой калодкой
кабели питания и подключения динамиков и кнопок на руле на всех магнитолах стандартные практически разпиновку можно поискать в интенете от схожей магнитолы
у китайцев обычно куча клонов одного и того же ну и много инфы по магнитолам на 4пда
Да вы правы. Но судя по картинкам с офф сайта там нифига не стандартная распиновка. Другую подобную подключал так там помимо схемы питающие пины сделаны толще чем остальные и их сразу видно
Дык сфоткал его хотя бы, на память...
Так-то с таким вопросом лучше на VW-клуб, или на драйв2, больше вероятности найти распиновки.
Там нашел аналогичную магнитолу на драйве но там человек просто подключил родным кабелем и протестил. Пост 2018 года так что ответов не дождусь
Не братан, давай как ищи там у себя мастера, ибо если сам не понимаешь нихрена - вот так дистанционно не сделаешь. А скорее спалишь все к хеrам. Я понимаю если магнитола уровня плюс-минус-два динамика. Тут вроде как система понавороченней. И скорее всего какие-то переходники проще самому сделать чем купить. А для этого надо уметь в радиосхемотехнике.
Чего это не понимаю? Если схема адекватно нарисована то подключаю без проблем , штук 10 уже подключил и кабели переделать элементарно. Просто схема мне лично не понятна именно в данном случае
Так именно по схеме цифра 2 нифига не рядом а в стороне , видно что точки подписаны и они не рядом
Обычно идёт по порядку либо верх низ - 1 2
Нету ничего , только сама магнитола. Вся на пломбах. Как новая а проверить не могу.
То есть по схеме там где первый пин это на aux а второй тогда где ? Снизу или рядом? По схеме второй пин вообще в стороне
Может я чего то не догоняю ?
Если ты не можешь читать то что есть то выбора у тебя 2 неебать людям мозг и купить кабель на али недорого или отдать людям которые разбираются
Тебя никто не заставляет и не просит мозг свой напрягать. Мозг ему бедному ебут. Пройди мимо если нечего по теме сказать
Не понимаю таких людей
