Здравствуйте. Необходимо подключить трёхфазный асинхронный электродвигатель к сети 220В. Двигатель АИР80В6 1.10 КВт Схема звезда или треугольник не имеет разницы
Т.к. мощность двигателя до 1.5 КВт пусковым конденсатором можно принебречь. В схеме обозначен - "Сп".
Сам вопрос - возможна, ли, при такой схеме регулировка скорости оборотов и её целесообразность сборки и расчётов?
Если имеются ошибки в оформлении, укажите в коментариях
Нет, такие движки при включении на 220 с конденсатором, лучше работают по схеме треугольника.
Если мотор 380/220 то к однофазному частотнику подключается по схеме треугольник, т.к. на выходе(частотника) 3 фазы по 220В

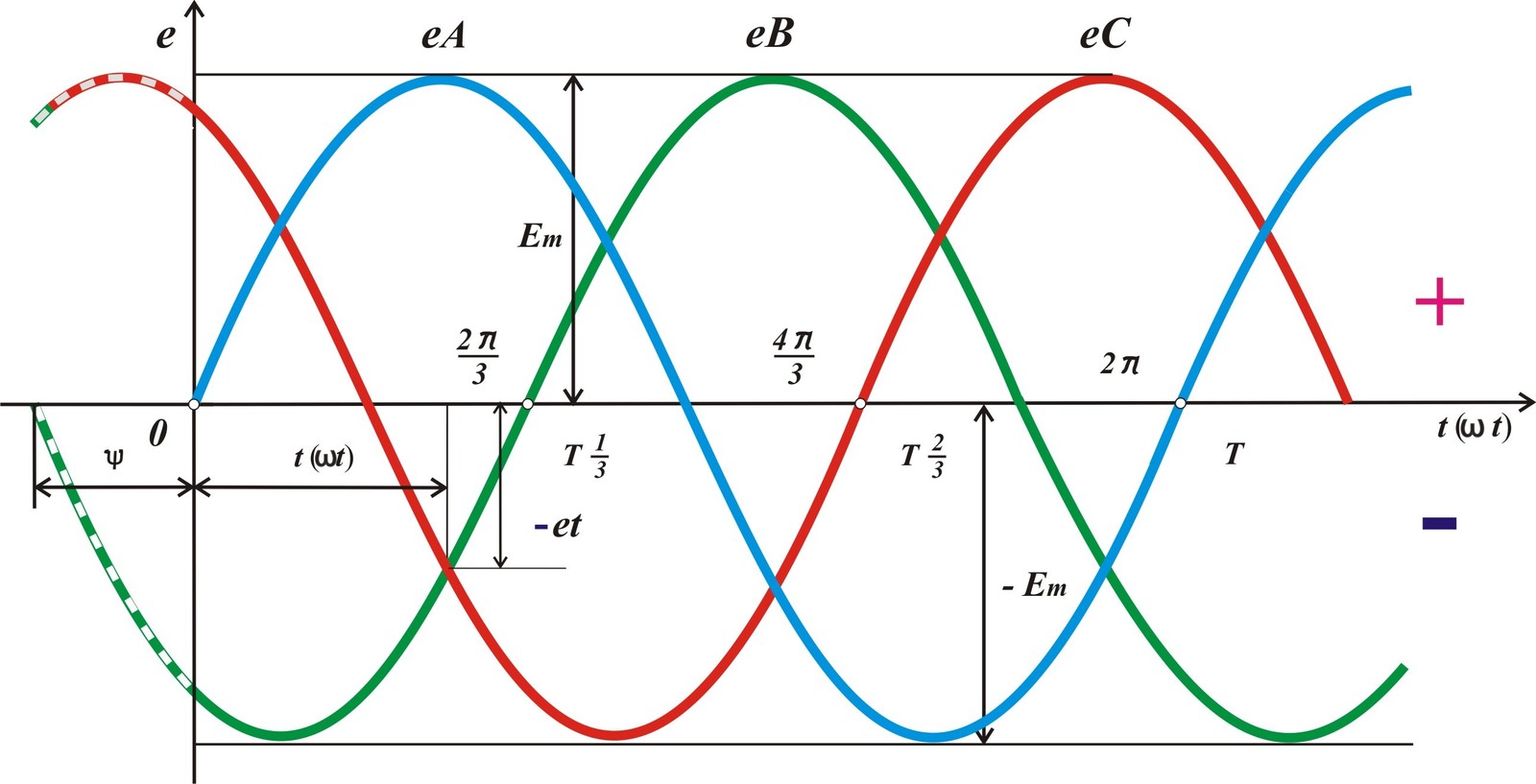

Вот прям ожидал этого вопроса. 220 вольт это напряжение между фазой и нулем, 380 вольт это напряжение между фазами. Если посмотреть на синусоиды трехфазного тока, то видно что синусоиды смещены относительно друг друга 120 градусов, поэтому если взять пик синусоиды А, это как раз 220 относительно нуля, то на фазе В и С будет -160 относительно нуля, поэтому межфазное 380. Все инверторы переменку выпрямляют, потом с постоянного напряжения делают переменку. Соответственно трехфазный инвертор с генерирует три фазы со сдвигом по частоте, которая и обеспечит наше межфазное напряжение. Более того, инвертор может управлять частотой сгенерированного напряжения и величиной самого напряжения. Уффф
Соответственно трехфазный инвертор с генерирует три фазы со сдвигом по частоте, которая и обеспечит наше межфазное напряжение. Более того, инвертор может управлять частотой сгенерированного напряжения и величиной самого напряжения. Уффф
Всё верно, только на выходных трех фазах у однофазного(по входу) частотника межфазное напряжение будет 220В.
Данная схема обычно применяется на больших мощностях, в вашем случае она не актуальна. Включайте в треугольник с фазосдвигающим конденсатором.
