Настольная лампа на 3D принтере
Жена попросила вторую настольную лампу, так как рисует картину по вечерам, а света ее настольной лампы не хватало.
Для E27 цоколя не удалось найти лампочку, которая дала бы необходимое кол-во света, поэтому было принято решение сколхозить попробовать сделать лампу самому.
За референс была взята лампа с makerworld, но все детали были перерисованы, так что из общего у них только внешний вид
Референс
У референса был использован светодиод на пару ватт, и внешний выключатель, как для торшеров, который просто лежит в корпусе, это не наш путь.
За пару вечеров с учетом пары корректировок, после тестовой печати, имеем следующий результат:

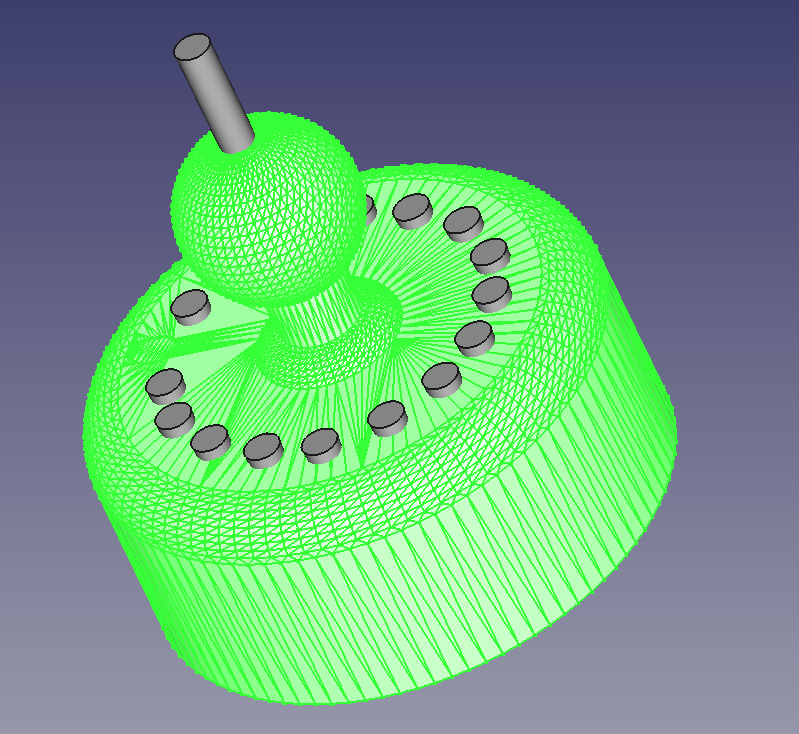

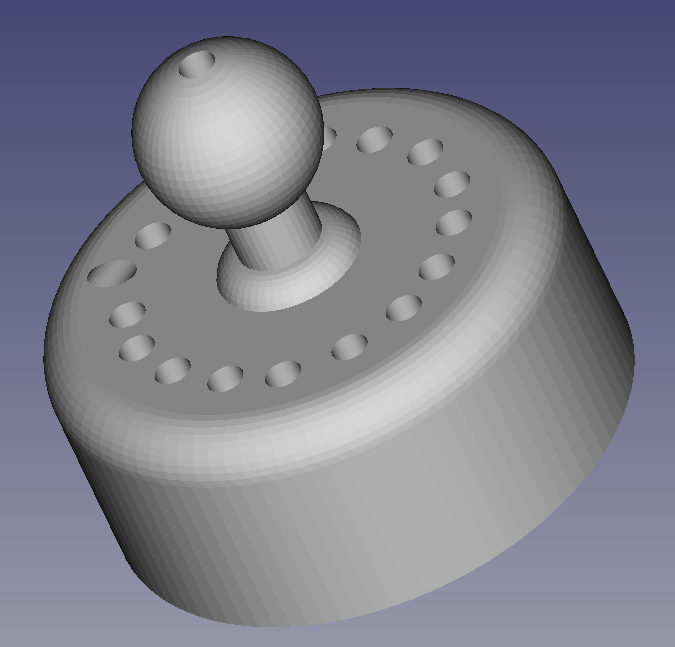

Моделируем шарнир, т.к в референсе он отсутствует, а без него пользоваться лампой неудобно
Делаем сквозное отверстие для ШВВП 2x0.5мм
Так же не забываем сделать углубление в теле направляющих, чтобы можно было спрятать кабель
В ножке добавляем 2 отверстия для кабеля, а так же место под выключатель и коммутацию.
Крепление использовал из референса, так как меня в нем все устраивало

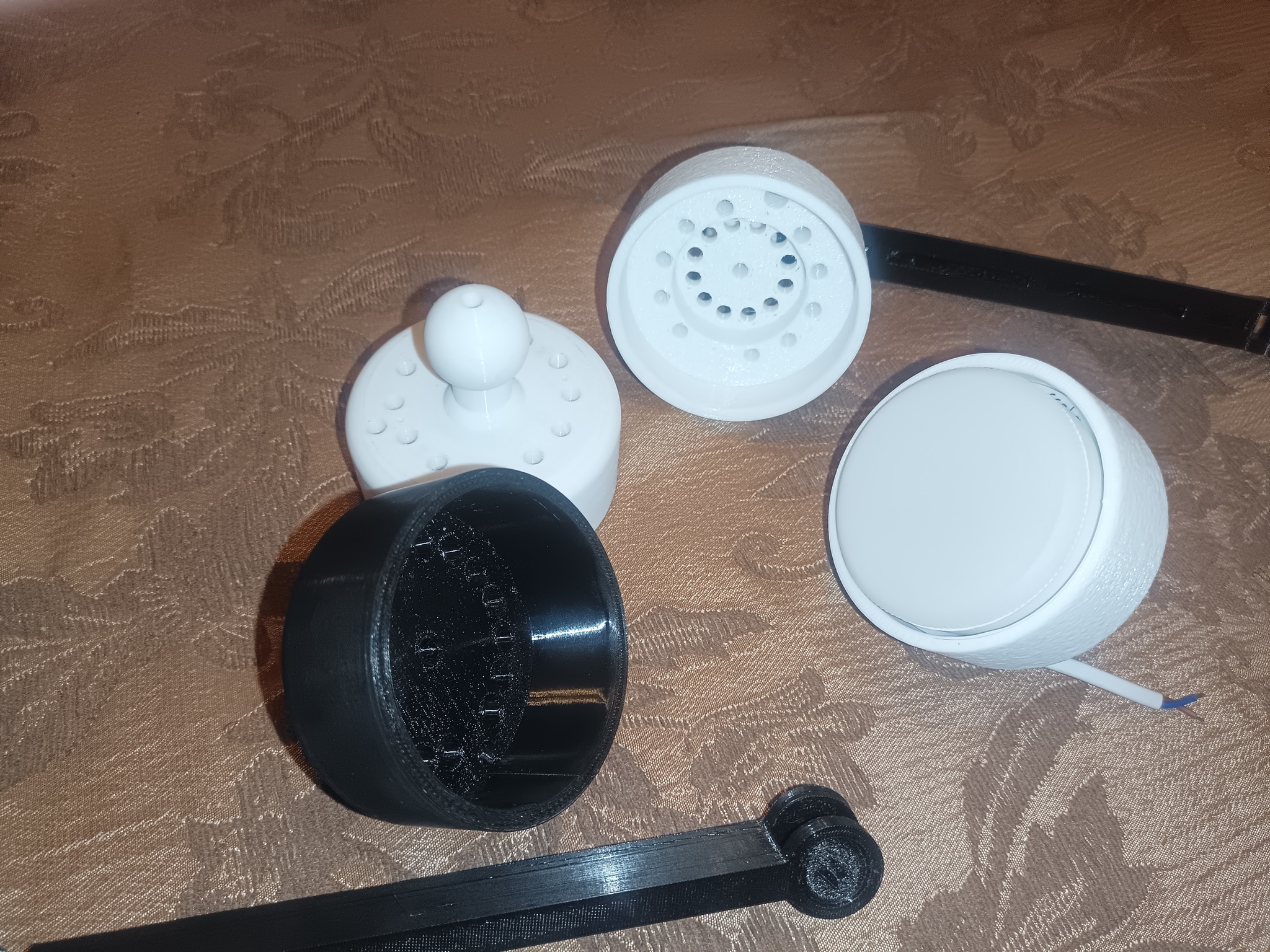

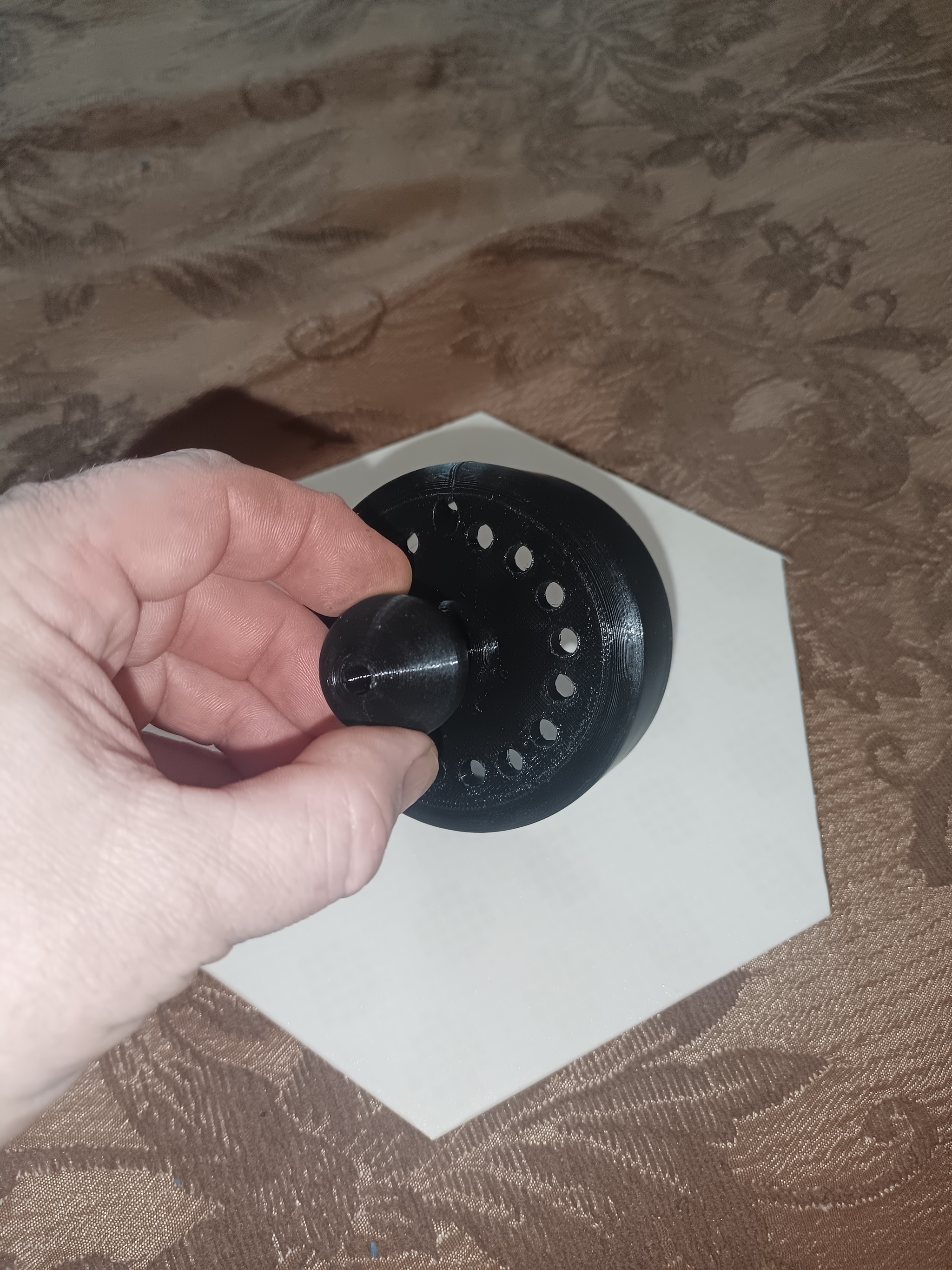

Печатаем, собираем, паяем и получаем:
В качестве лампочки была выбрана модель с яркостью 1000 люмен и мощностью 12W. Цоколь GX53 просто плотно вставляется в посадочное место, дополнительное крепление не требуется
Цена вопроса: 250 грамм пластика = 250р, 3м шввп = 150р, выключатель 30р, цоколь 115р, лампочка 100р.
Печатал ABS пластиком.
Светит лампа очень ярко, смотреть не на отраженный свет, а прям на лампочку невозможно, что для e27 ламп оказалось невыполнимой задачей.
Единственное, стоит в слайсере сделать подставку пустотелой и при печати положить туда что то увесистое, чтобы лампа была более устойчивой.
Ссылка на модельку, если кто-то вдруг захочет повторить:
https://www.thingiverse.com/thing:7315131
