Видео про ремонт комплектующих ПК⁠⁠

Я паяю с детства, начинал с чего-то типо перепаять светодиод подсветки корпуса, что бы мигал, а не как у всех) Такой колхозный моддинг нулевых. Я родился в Кузбассе, поступил в новосибирск на химика, проучился два года и меня отчислили))  Верну в родные стены домой и как-то так получилось, что меня позвали работать мастером по ремонту ПК, телефонов и так далее, ну знаешь, таких на каждом углу полно. Сам город маленький, людей которых знают с какой стороны паяльник держать очень мало,ремонт, а тут ещё и шарить за программною часть надо было. В итоге взяли меня мастером, штат состоял из девушки приемщицы и меня. Руководитель был из числа мастеров, которые ходят по домам и отжимают бабки, слышал я думаю, но это я сейчас понимаю, тогда это была первая работа. Ну и как-то косо криво всё поехало, простенькие ремонты, перепайка разъёмов на мобилках, прошивки биоса, вершиной успеха у меня в те годы было отключить мёртвую видюху на ноуте. Я отработал там меньше года и решил переезжать. После переезда встал вопрос с работой, я открыл авито и начал искать вакансии по ремонту ПК, позвонил по первому объявлению, меня пригласили на собеседование. Я очень боялся, я из маленького города приехал и иду на собеседование в крупный центр где есть другие мастера!!! Я сильно переживал, вдруг я мало знаю, вдруг я что-то сломаю сильно дорогое и не смогу платить за квартиру. Мне безумно повезло, на авито миллион вакансий от фирм, которые наебывают людей на большие деньги, но среди них я позвонил и попросился в сервис который реально несёт ответственность за то, что они делают, это пример хорошего сервиса. Я многому там научился, понял, как важно хорошее оборудование. Когда ты паяешь феном за 3000 и за 20000, поверь, разница есть, оба греют, но как они это делают совсем другие ощущения)) Отработал там около года и решил податься в свободное плавание, купил оборудование, а тут и майнинг подвезли, совпало так, что я умею ремонтировать лопаты, которыми люди гребут деньги. После трагической кончины майнинга я решил переключиться на материнские платы, у меня есть возможность покупать их за определённую сумму, чем я и пользуюсь) Но вот я стал скучать по обществу и решил посредством пикабу выбраться в люди, пообщаться)

Ну и как-то всегда нравилось воскрешать трупы, ты возишься с устройством час-два, оно не отзывается, а потом бац, озарение, меняешь пару деталек, нажимаешь кнопку включения и не дышишь. Потом писк и картинка, ну кайф же) а на этом ещё и зарабатываешь.

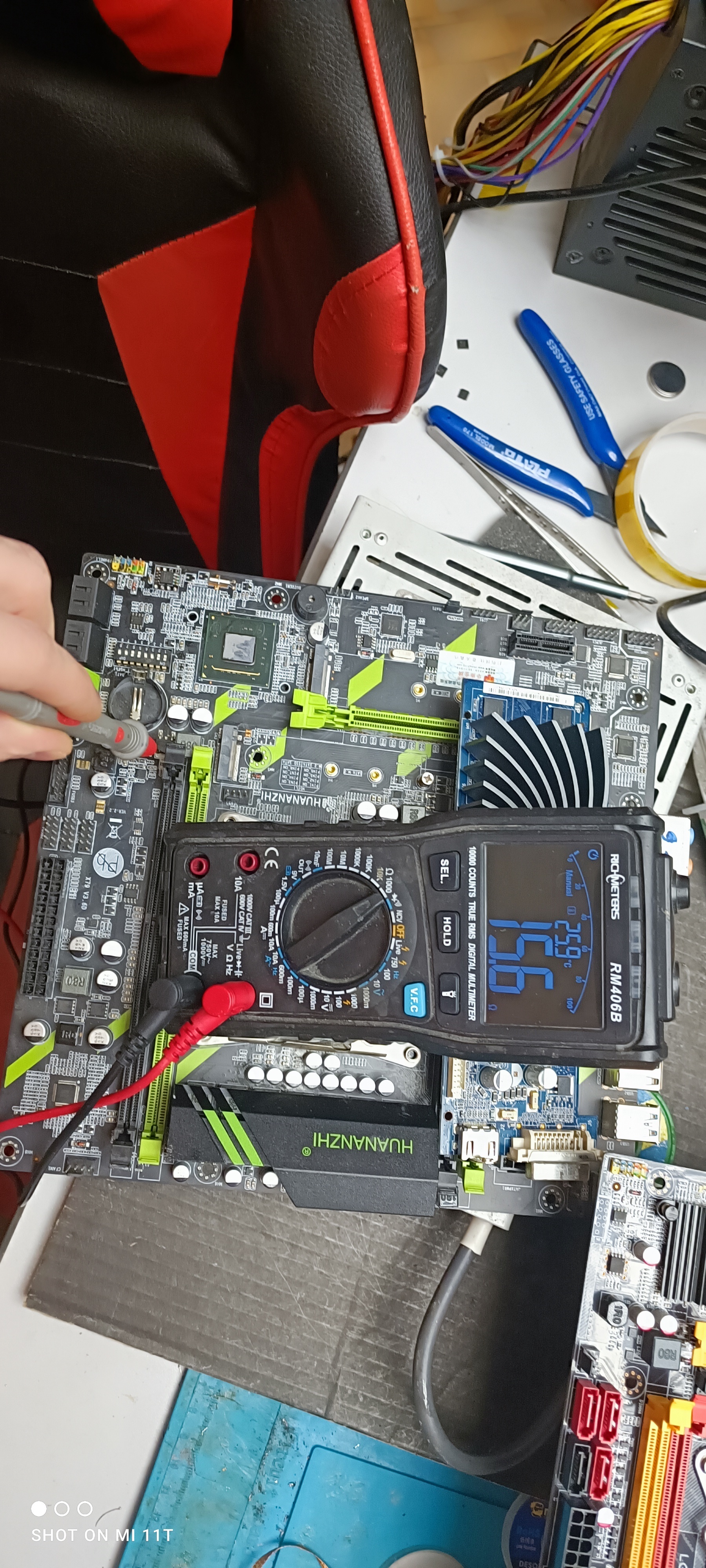

Неплохая плата, скажите, у вас есть мультиметр? Подойдёт даже самый дешёвый из фикспрайса. У меня есть такая рабочая плата, я сейчас сделал замеры, вам нужно сделать так же. Мультиметр в режим измерения сопротивления, чёрный щуп на землю (она где болтики прикручиваешь), а красный на транзистор, как на фото. Это сопротивление питания хаба, некоторые мастера, я был в их числе, думают, что это слишком низкое сопротивление и приговаривают хаб. Но 15.6 ом для него нормально. Если там будет меньше, скажем 10 или вообще ноль, то да, хаб скорее мёртв. Хаб может быть мёртв и имея сопротивление 15 ом или больше, но для приговора нужно сделать более сложные замеры.

Я постараюсь всё организовать, тут понимаешь, нужен штатив, камера. Если будет спрос, то обязательно этим заморочусь.

Я боюсь блоки питания, пару раз ударил меня заряженный конденсатор в высоковольтной цепи и как бабка отшептала. Даже свои мёртвые ношу в сервис, страшна. А мать бить не будет, вот их и восстанавливаю)

Если честно, я редко беру что-то в ремонт, у меня порядка 60 неисправных китайских плат в эту минуту лежит на полочках, работы очень много, да и показать есть что. Я не профессионал, даже если что-то случится с моей платой, то я не расстроюсь, это опыт, а он дорого стоит. Давай я подумаю как нам лучше поступить с твоей платой, напишу завтра в этом посте какие-нибудь свои контакты, там спишемся и решим. Если отремонтирую, то отправлю тебе её за твой счёт, за ремонт ничего не возьму, будет мне реклама, а вам рабочая плата.  Но это исключение, я не хочу ремонтировать платы на заказ,у меня много работы)

Спасибо, думаю хейта не избежать, постараюсь реагировать спокойно, в конце концов, за свой недолгий стаж, я видел не мало техники после других мастеров и гораздо реже я думал "как аккуратно, какая красивая пайка", чаще, к сожалению, море флюса, гретые чипы которые никогда в жизни на прогрев не велись и прочие ужасы. Постараюсь так не делать и обосновывать каждое своё действие максимально понятным языком, то как вижу я сам.

Спасибо, постараюсь не разочаровать)

Нет, я имею в виду китайские бренды. Сейчас расскажу как обстоят дела. В Китае списывают старые процессоры, которые очень мощные, но морально устарели. Эти процессоры продают за копейки на Али, но за свои деньги они очень даже мощные. Но беда в том, что они требует для себя сокет под сервисный процессор, его ещё называют 2011. А брендовые фирмы (асус, гигабайт и тд.) практически не выпускают материнские платы с поддержкой этих дешёвых процессоров. Но зато китайцы быстренько построили целые компании которые специализируются именно на платах на сокете 2011, то есть с поддержкой дешёвых серверных процессоров. И люди разбились на два лагеря, одни топят за бренд,качество и гарантию, другие рискуют, покупают недорогие платы и процессора на алиэкспрессе, но без гарантии, а потом с танцем и бубном всю эту систему настраивают. Одни платят много, но получают готовый продукт, другие платят мало, но сами допиливают продукт до готового)

Именно так и будет. У меня около 60 плат которые умерли при различных обстоятельствах. Какая-то включается, но не выдаёт изображение. В какой-то не работает один слот и так далее. Что бы ввести в курс дела, я для начала хочу снимать видео и делать текстовые посты по тому, как я вижу диагностику, что проверяю в первую очередь и тд. Сначала будут простые ремонты, где неисправность видно невооружённым глазом, на таких платах я хочу потренироваться в съёмке и заодно расскажу, почему я делаю так, а не иначе. Практически все неисправности связаны как раз с питанием и отсутствием контакта.

1. Не работает слот оперативной памяти. На видео я как раз показал такой случай, произошёл он по моей невнимательности.

2. Не работают USB порты. Для начала нужно понять, приходит ли напряжение питания на порт. USB 2.0 имеет 4 контакта. Плюс, минус и две дата-линии, при отсутствии напряжения или повреждении дата-линии у нас может не работать порт.

3. Плата стартует, но не выдаёт картинку. Таких плат 90%, а причин сотни.

4. Могу приговорить плату за 1 измерение и один снятый компонент) Речь идёт о хабе, если его сопротивление равно 0, я разрываю цепь его питания, убрав транзистор. Если разорвав цепь, сопротивление 0 ом осталось на стороне хаба, то 99% он труп. После этого можно сделать одну вещь, это очень вредный совет и без знания применять его не стоит. Можно падать в линию питания хаба напряжение, не превышающее 1.05, это напряжение его питания. Так же стоит ограничить ток в пару ампер. Если начинает нагреваться хаб, то тут мы уже констатируем его смерть и приговариваем к замене. У меня есть для этих дел тепловизор, что бы сразу можно было увидеть нагрев, но можно пользоваться и пальцем.

Такие ремонты обязательно будут, но чуток попозже

Согласен, ещё их через лампу накаливания нужно запускать первый раз, если пробой в высоковольтной цепи, то лампа просто загорится на полную яркость и убережёт от прогаров. Просто ремонт БП это не моё)

Не, я даже дешёвые платы не буду пока что в ремонт брать. У меня очень много своих, мне лишний головняк не нужен. Спокойно работаю в своём темпе, а набрав плат в ремонт можно попрощаться со спокойной жизнью, один хочет отправить, другой ждёт диагностику, третий получил плату, воткнул процессор и снова сжёг цепь. Я люблю работать со своим, если что-то идёт не так, то это только мои проблемы и клиентов они не касаются, не люблю я конфликты, а они могут возникнуть. У меня если появляются проблемы с техникой у клиента, даже не по моей вине, я потом спать нормально не могу)

Полностью согласен с вами, даже в пределах ПК есть мастера которые специализируются на чём-то одном, кто-то карты ремонтирует, кто-то БП, я вот материнки. Бытовая техника это другой мир, там всё так же, но всё иначе))

Есть магазины продающие реально новые чипы, которые ещё не припаивали никуда. Но ценник на такие чипы х2 от цены б/у чипа. Чем дороже материнская плата, тем более крутой хаб там стоит, и разница между б/у и новым хабом уже ощутима. Дело в том, что хаб проверить можно только припаяв, правильно припаянный новый хаб практически всегда работает как надо. б/у хаб это лотерея.

Ой, тут миллион проблем может быть. Вот смотри, в посте у меня была такая же ситуация как у тебя. Материнская плата после того, как я запаял биос включилась, но посткодов не было, в итоге, проблема оказалась в резисторе. Вот представь теперь, сколько таких маленьких резисторов может быть на плате, сколько микросхем неисправных. Все они могут давать такой эффект, включается, но нет изображения. Может быть прошивка в биосе слетела. Вариантов масса. Отдать в сервис? В сервисе возьмут, нууу, примерно 1000 за прошивку биоса, это самый простой и дешёвый вариант. Если плата после прошивки заработала, то отлично. Но если биос не помог, то тут всё, дальше только пайка. А пайка стоит дороже прошивки биоса. Потолок цены зависит от того, что вышло из строя, там тоже масса проблем, но самое дорогое это хаб, сам он стоит не дёшево, так его ещё и припаять надо, а это BGA пайка, ценник на неё стартует с 3000 и выше, смотря какой сервис. Если диагностика бесплатная, то стоит отдать в сервис, что бы выяснить точную проблему и узнать стоимость ремонта, но как правило, в случае отказа от ремонта, тебя попросят заплатить за диагностику.

Поэтому смотри и решай сам, если платы дорогие, то почему бы и нет, особенность ПК техники в том, что если для ремонта используются нормальные компоненты и соблюдаются условия пайки, то устройство будет работать долго и счастливо. Тут очень важно выбрать хороший сервис, тут я подсказать ничего не могу, это прям полный рандом, никогда не знаешь, что мастера сделают с твоей техникой во время диагностики. Поэтому бесплатную диагностику я бы обходил стороной, обычно в сервисах мастера не любят бесплатно копаться в технике клиента и поэтому берут деньги за диагностику. Если диагностика бесплатная, я бы насторожился. Либо у людей мало клиентов и они не хотят отпугивать оставшихся платной диагностикой, либо люди, по русски говоря, пиздят запчасти с оборудования клиента. Но это больше, наверное, к ноутбукам относится. Не думаю, что у тебя своруют хаб. Но сделать многократно хуже твоим платам вполне смогут.

Короче два стула, дешево и сердито или дорого, но надёжно.

Это нормальное сопротивление хаба. А как вы оцениваете квалификацию мастеров? Просто, что бы точно приговорить хаб с такими показаниями сопротивления нужно заморочиться с прозвонкой RTC секции, генерацией на кварце и слипами. Если это хорошие мастера, то они это сделают за  первые 5 минут диагностики.

Шансы на живой хаб значительно выросли)

Продолжим ставить диагноз онлайн) Вставьте батарейку, мультиметр в режиме измерения напряжения, чем больше цифр после запятой он покажет, тем лучше. Далее делаем так, чёрный щуп на землю, красный на + батарейки и смотрите за сотыми/десятыми долями вольт, если видите, что последние циферки очень быстро падают, это означает, что на материнской плате что-то усиленно разряжает батарею, обычно так ведёт себя неисправный хаб, реже дохлый мультиконтроллер.

Спасибо, действительно стоит добавлять в тег название платы, а лучше и в название. Самому приходится иногда искать информацию о похожих случаях в ремонт, бывало находил её на пикабу)

Согласен с вами частично. Компоненты где-то нужно брать, если речь идёт не о чипах, а о мелочевке вроде транзистора, шимки, мультиконтроллере и тому подобных, то гораздо надёжнее будет снять их с платы, нежели чем покупать новые. Объясню почему, такую мелочевку мастера закупают на алиэкспрессе, китайцы очень часто продают б/у запчасти под видом новых. Меняют маркировку, что бы выдать дешёвые транзисторы за дорогие и так далее. Мне комфортней, когда я снимаю деталь с платы донора, просто потому что, туда её припаял производитель, у которого поставщики покруче барыг на алиэкспрессе будут. Вот вам живой пример с одного форума. Речь как раз идёт про шим контроллер, который можно купить только на Али или снять с донора.

У видеокарт начиная с 1050ti или rx470 чипы перестали вестись на прогрев, думаю есть очень редкие случая восстановления работы после прогрева, но мне они неизвестны. За ноутбуки не скажу, но я думаю тоже не ведутся давно. На десктопах тоже давно уже не реагируют на прогрев. Но количество ужаренных чипов просто поражает воображение, люди продолжают и продолжают греть чипы в надежде на лёгкий ремонт, зачастую убивая чипы.

Неа, они на китайских платах впаянные все, выдергиваются, но с куском платы)

Да тут даже проще стало, раньше хоть юг и север был. Но я пытаю китайские платы, в брендовых что не микросхема, то дофига умная, со своей прошивкой. А с китайщиной, с одной стороны проще, минимум деталей, самое ценное это хаб. А с другой стороны, ни схем, ни бордвью нет, приходится вслепую вызванивать, что куда идёт

Я пока не принимаю в ремонт технику, своей очень много, посты больше для развлечения, чем для прибыли

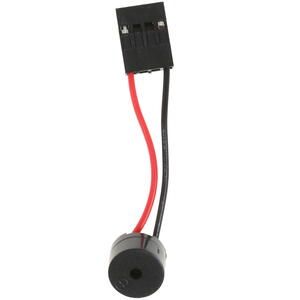

Слушай, насколько мне известно, на некоторых платах стоит перемычка-джампер которая соединяет спикер с платой, если её убрать, то он перестанет пищать. Так же на некоторых китайских платах, если прошить модифицированый биос, то отключение динамика становится возможно в биосе. Я бы просто его отпаял, но сам понимаешь, даже второй метод далеко не для каждого, про отпаять я вообще молчу.

Я сам только учусь, всё, что я хочу показывать в роликах можно перенести на большинство материнских плат. Принцип почти везде один

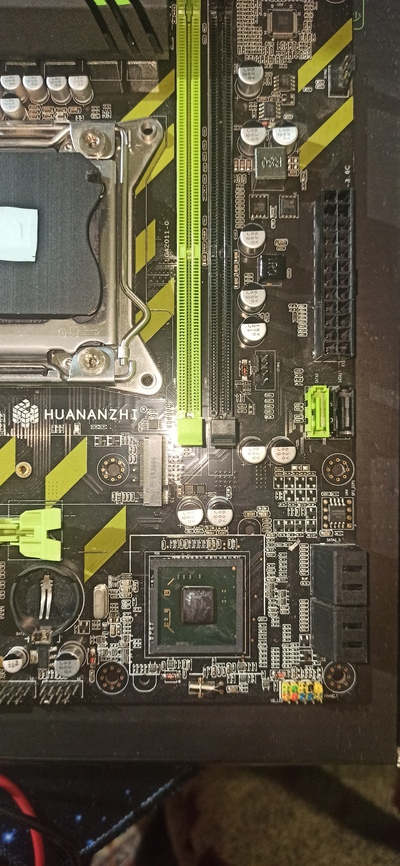

Упс, у вас другая ревизия. Но радиатор снят с хаба, ещё лучше. Видите на хабе конденсаторы, пометьте их с двух сторон в режиме прозвонки. Один щуп с одной стороны, другой с другой стороны конденсатора. И напишите какие значения получились, лучше прям на бумаге записывать

Судя по всему, если при отключении питания процессора (8пин) блок стартует и не уходит в защиту, то скорее всего у вас пробой VRM процессора. Снимите радиатор на матплате, рядом с процессором, вероятно там будет прогар. Процессор тоже скорее всего труп, увы (

Если только один из 8, то стоит внимательно осмотреть сам слот, пайку слота, дорожки от слота до сокета, даже микро царапина может быть глубокой и повредить дорожки. Самое неприятное, если неприпаяна нога к материнской плате в сокете, это называют отвал сокета.

Погоди, на этой плате четыре канала работают. У тебя не работают с одной стороны 2 слота или по разные стороны проца?  Что говорит индикатор пост кодов? Если мы про одну и ту же плату говорим, то он там должен быть. При вставленной памяти останавливается на каком коде? Обычно это  b7

Очень похоже на проблему из-за модифицированного биоса,  часто бывает такое, что из-за таких биосов отваливаются 2 слота

Хм, забавно, не сталкивался. Увы, сам менять сокеты, как и хабы, пока не могу, у меня низ от термопро, но он маленький, для видеокарт, материнская плата в два раза больше него) Поэтому менять сокеты и хабы я вожу в сервис, там ик650
