Ремонт брелка сигнализации Pandora⁠⁠

Всем добрый день. Для разнообразия контента решил выложить данный, на мой взгляд, интересный ремонт. Обратился ко мне коллега, с тем, что на него напали все 33 несчастья - в один прекрасный день с утра выходит он к машине - а машина не алло. Не реагирует на брелок. Глядь - а там кнопка то не срабатывает. Но это пол беды. Вторая часть беды в том, что как то он уже менял другую кнопку на этом брелка, и цена была кусучая. Вот и приехав на работу рассказал об этом всем, на что ему было предложено своими силами починить данный девайс. Опыт до этого по замене кнопок на брелка был, но только со Старлаином, и, как оказалось, Пандора все таки умеет подкинуть приколов, если их не чинишь каждый день. Ну, в общем, по порядку: так выглядит брелок с двух сторон.

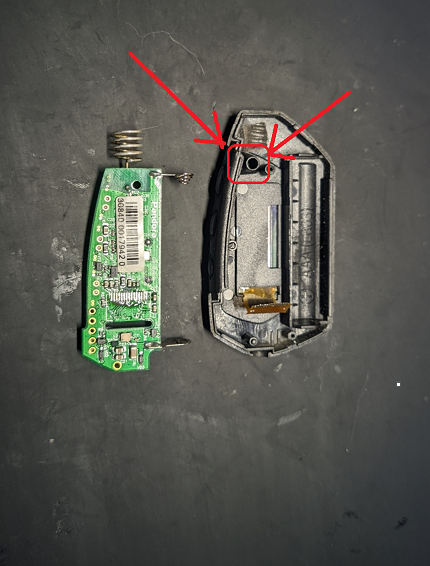

Сам брелок скручен двумя болтами - один потайной, под резинкой. Выкручиваем болты, и аккуратно разделяем корпус на две части:

В результате у нас появится плата, но с одним интересным но - пока не отпаяешь дисплей - плату ты не как не снимешь, чтобы заменить на ней сломанную кнопку. Обидно, досадно, но что ж, берём в руки паяльник, флюс и сплав розе, и аккуратно отпаиваем шлейф с платы

В результате плата свободна и все чинно, мирно и приятно. Главное - следить за температурой и делать все по уму.

Далее - смотрим на кнопку и понимаем, что ей как то прям плоховато, и она просится всеми силами наружу, подальше с этой платы. Хорошо, можно ей и помочь с этим.

Еще с учётом, как ее деформировало от попыток все таки ее продавить, чтобы хоть что то сработало.

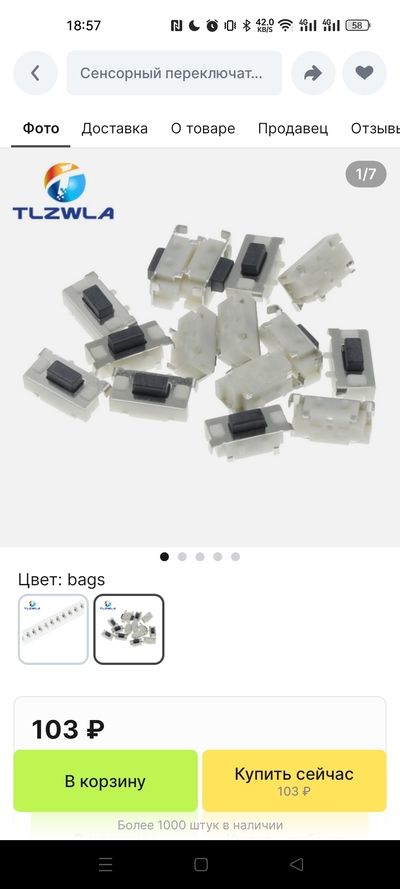

Ну а дальше все по классике - хотелось поставить новую кнопку, но к сожалению такой почему то кнопки в наличии не оказалось, так что пришлось ее снять с донорского старого планшета, от которого в кой то веки хоть что то пригодилось. В итоге все вышло так. Кстати, в прошлый раз меняли правую кнопку на фото, при чем довольно таки неплохо, приятно сделали.

Ну и как итог - запаянный на место шлейф перед финальной сборкой устройства назад. Все работает после замены отлично, на дисплее все отображается. Коллега был безумно рад, что за свободный вечер помогли ему решить эту головную боль. Может кому данный пост будет полезен, ну и хоть немного разнообразит контент в дополнительную сторону.
