Задумал я наконец собрать часы на самых больших советских лампах ИН-18, но столкнулся с проблемой: не нашёл ни одного файла с разводкой платы под эту лампы. С трудом нашёл чертёж самой лампы и затем сам начертил макрос под эту лампу. Думаю, кому-нибудь пригодится. Ссылка на скачивание в формате .lay6 под фото.
После сборки часов обязательно напишу пост о них.
https://habr.com/ru/post/453228/ - вот здесь можно скачать файл платы каких-то часов на ИН-18, скопируйте из него.
То есть если я думаю не так, как Вы, я думаю неправильно? Обычно люди не любят признаваться, что всех вокруг считают неправыми, а вы смелый.

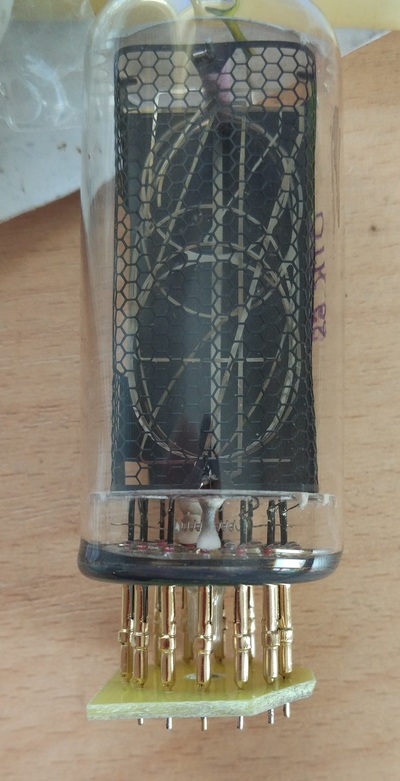

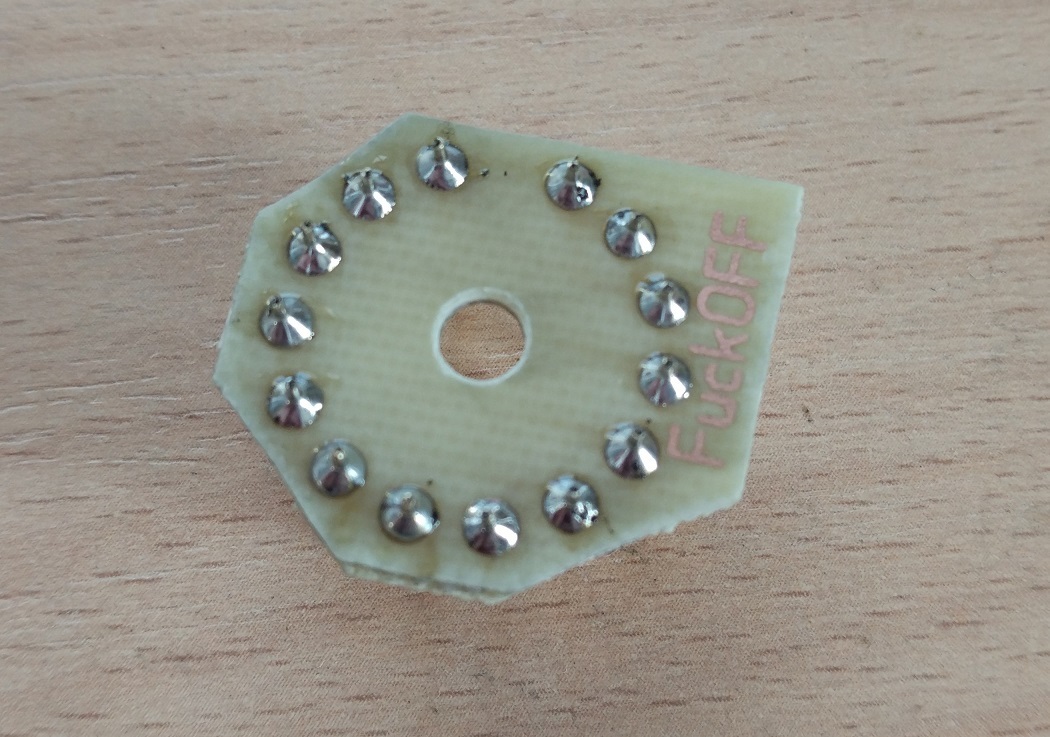

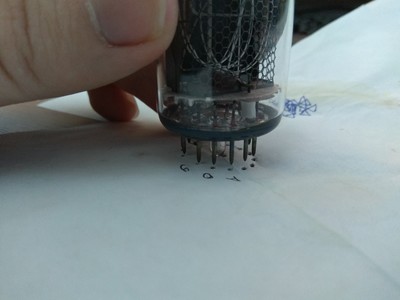

Вот, не поленился потратить полчаса на изготовление платы. Если уж это Вас не убедит, то диалог продолжать бессмысленно.
Насчёт зеркала: односторонние платы с большим числом выводных компонентов разводятся с видом на дорожки сквозь плату, а платы, где преобладают компоненты для поверхностного монтажа (а часы как раз стараются делать именно такими) - с видом со стороны деталей, для удобства работы.

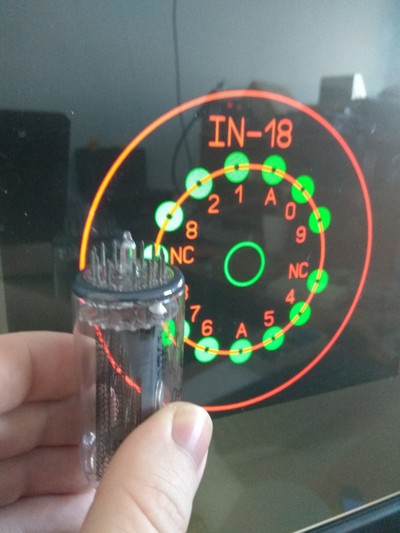

Я даже не знаю как вам донести, что вы неправы. Ваш футпринт непригоден для использования. Во-первых размер отверстий некорректный и лампа туда не вставится. Во-вторых у вас шелкография на одной стороне, а лампу придется запаивать с обратной. Фото приложил, видно где у лампы ключ (отсутствие вывода) и где анод (залитый белым вывод). Хм, что-то фото не прикладывается. Залью чуть позже.
