Это пайка. Пидо... Питерская. Asus RogPhone 8⁠⁠

Довольно часто мне приносят уже сильно убитую технику от других "коллег" со словами: "сказали плата умерла - ничего не сделать"

А что значит плата сдохла? Там сотни компонентов, которые могут быть неисправны. Тут же конденсатор может быть причиной незапуска любой свистоперделки, но да ладно.

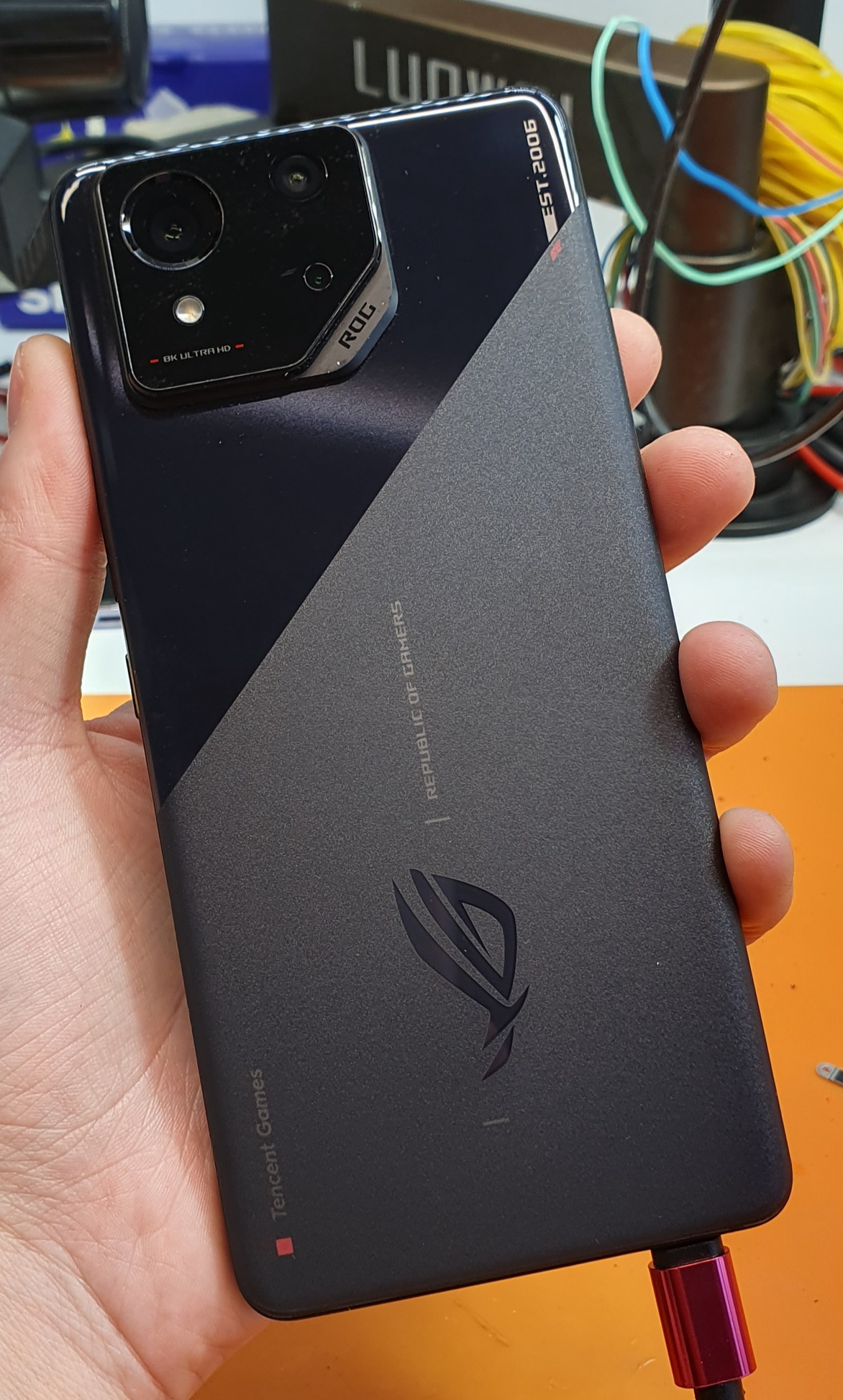

Данный юнит, Asus RogPhone 8 не включается. Уже не включается.

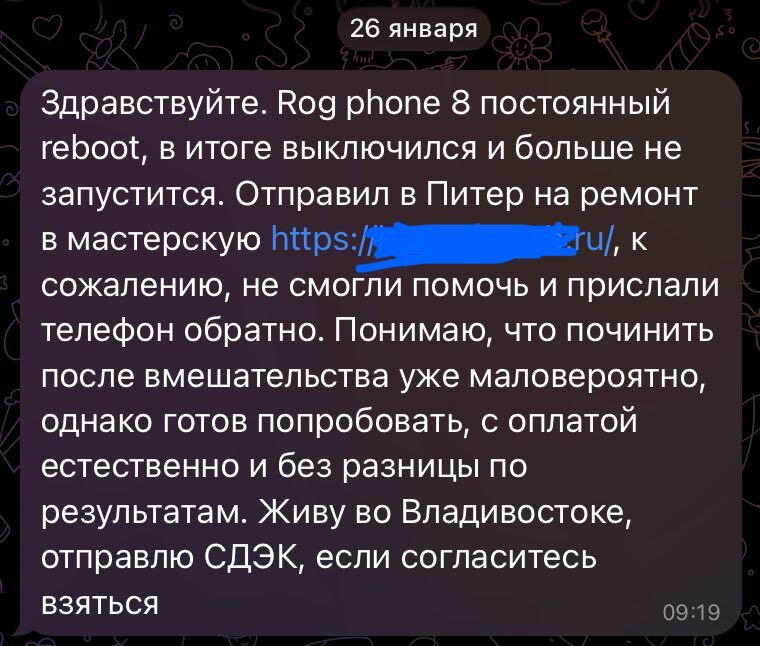

Изначально телефон падал в ребут при тяжёлых играх, потом мог вообще висеть долгое время на логотипе, а после рухнул в мглу и только моргал красным светодиодом, стоя на зарядке. Всё, курятник готов)

Телефон из Владивостока отправляется в Питер.

После Питера обратно трупом и снова из России уже в Москву.

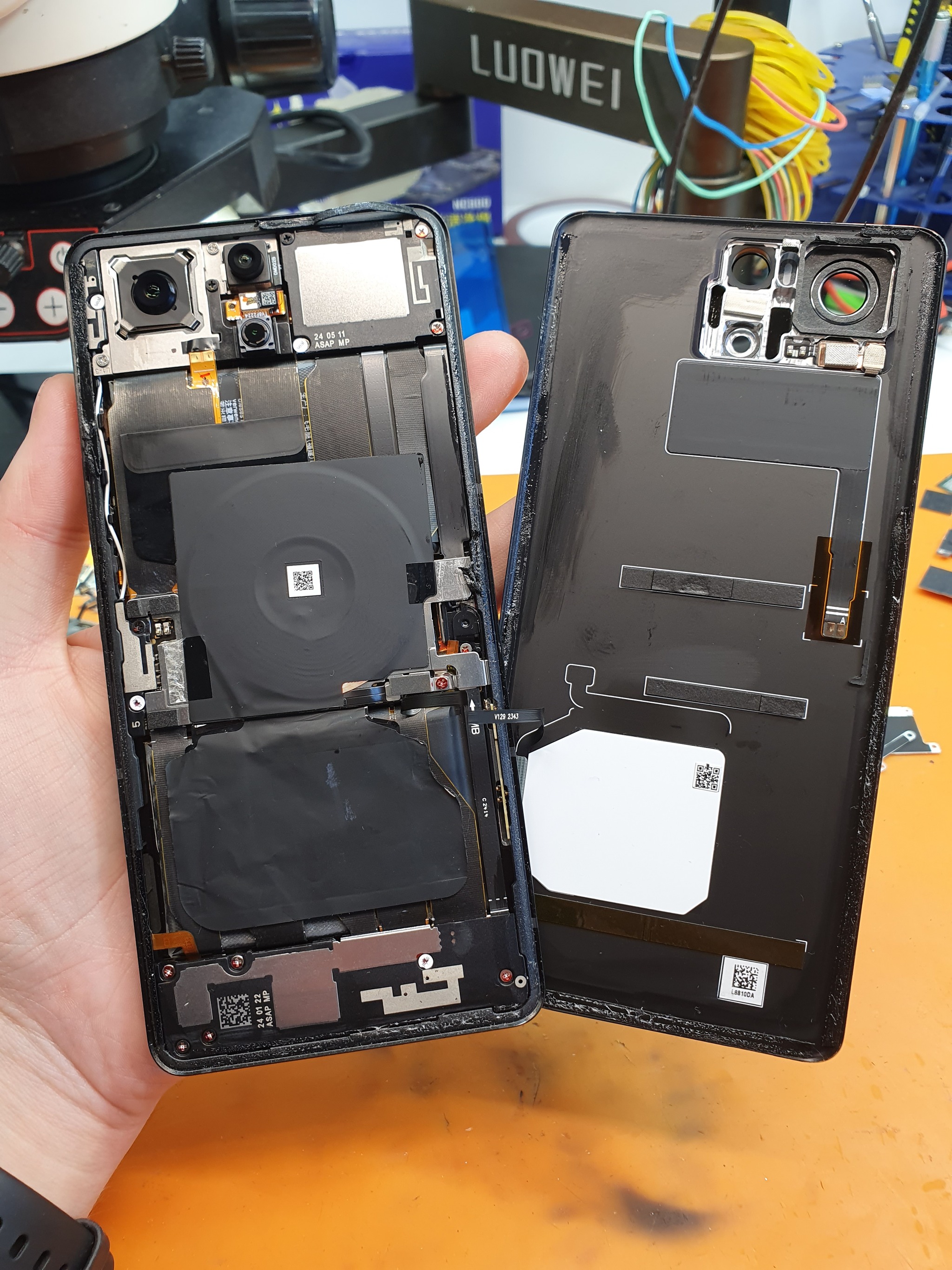

По разборке сказать ничего не могу. Нормально

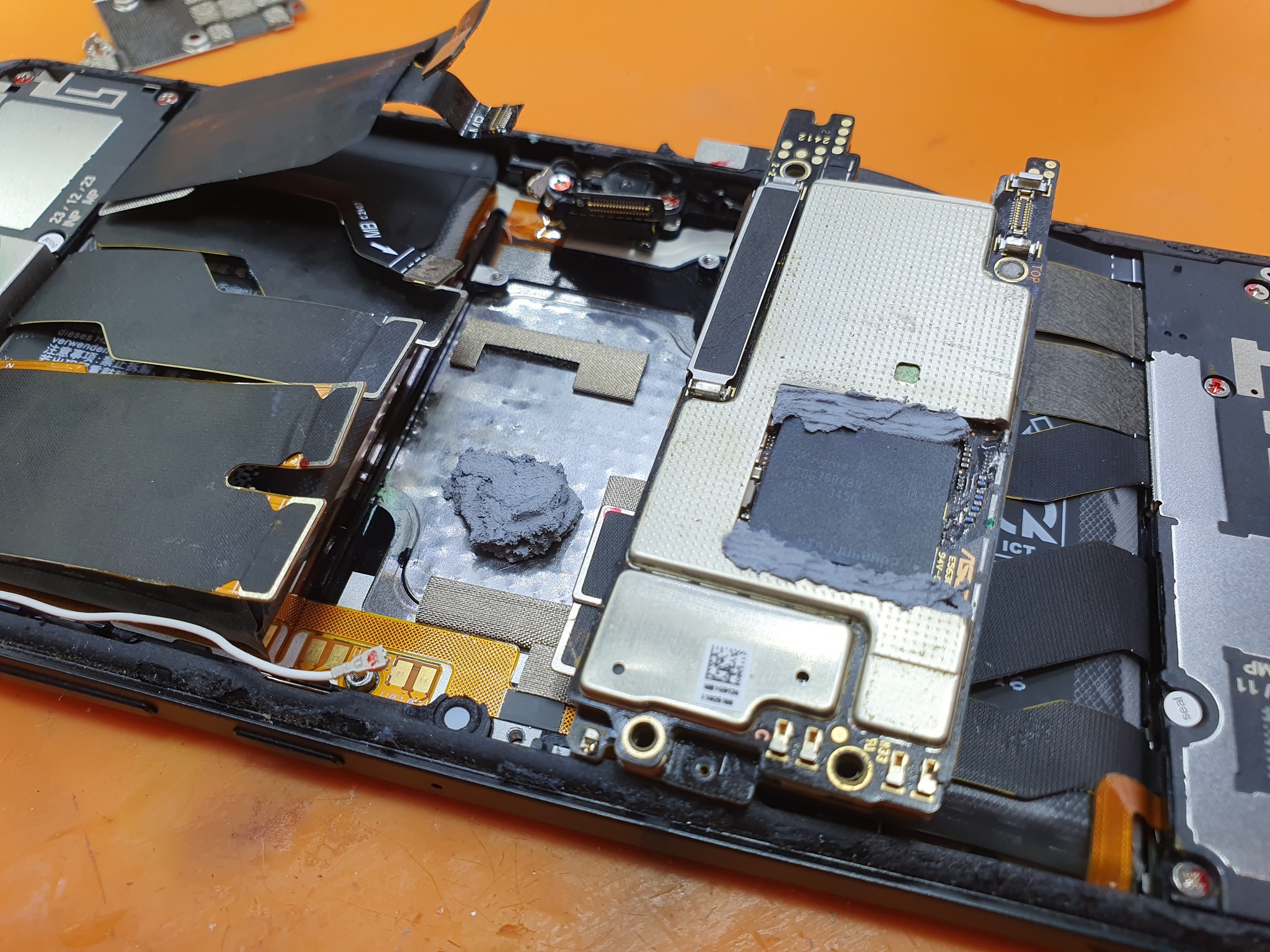

За исключением этого:

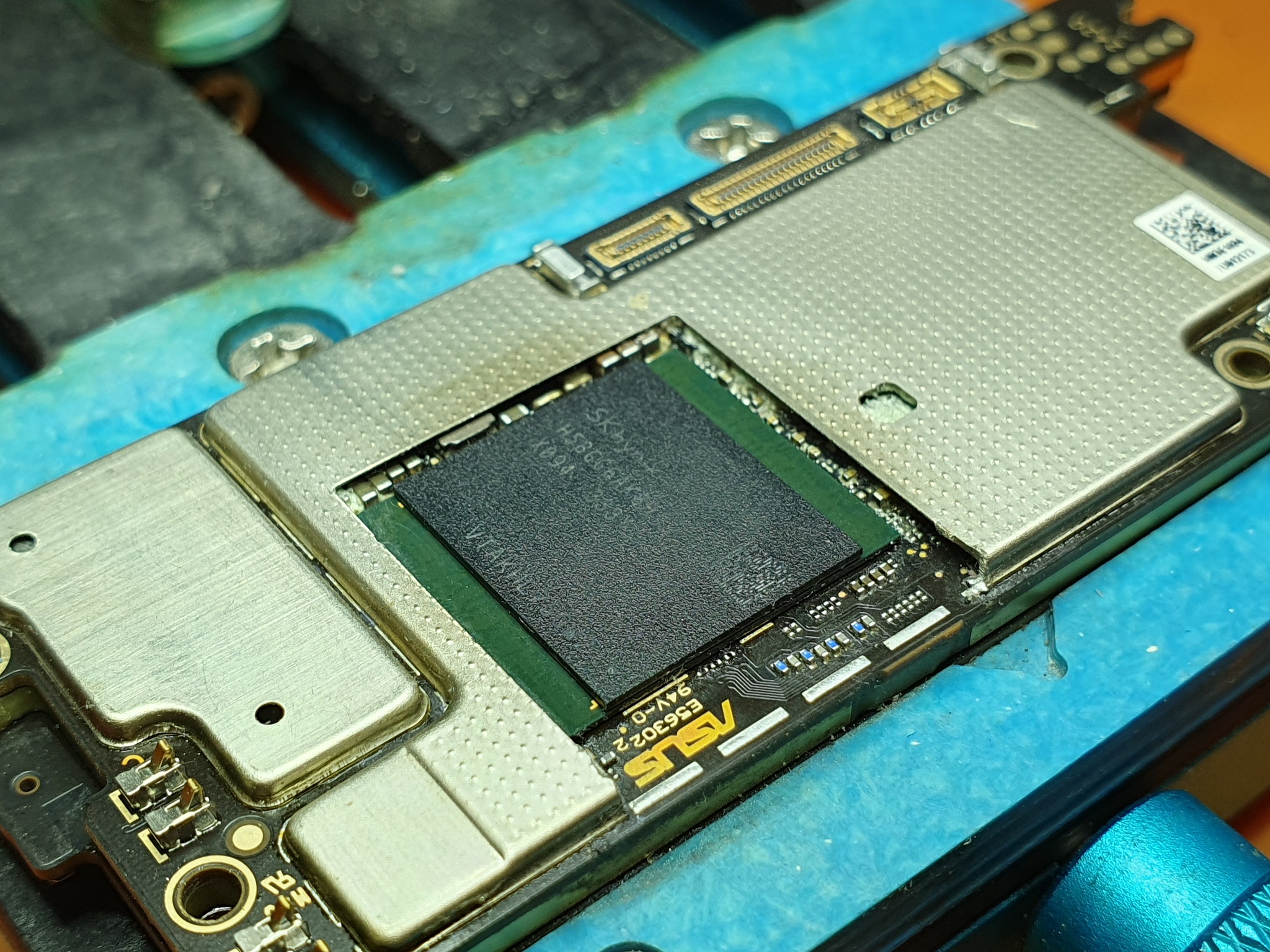

Не понятно да? Бликует и вроде норм. А так?

Понимаю, что тебе не понятно. Давай обьясню одной строчкой:

Проц жарили. Не реболлили. Именно жарили.

Почему я так решил?

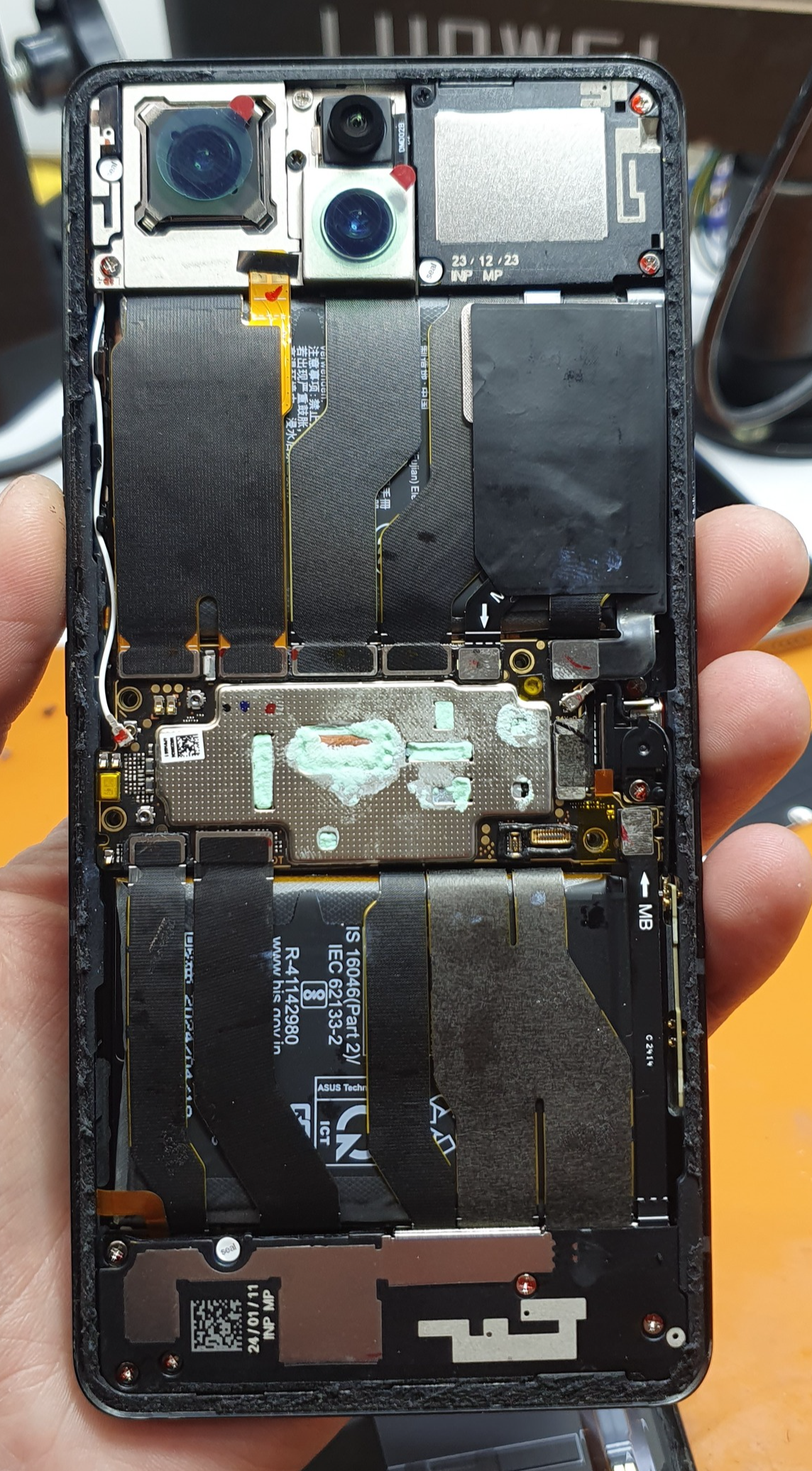

Ну во-первых: не убранная термопаста по кругу процессора жёлтая и с жаренной корочкой, а должна быть светло-зелёная.

А во-вторых - припой то заводской, бессвинцовый.

Ну и стоит обратить внимание на сами микросхемы изнутри - на них нет никаких следов от паяльника и оплётки, т.е тут никого не было.

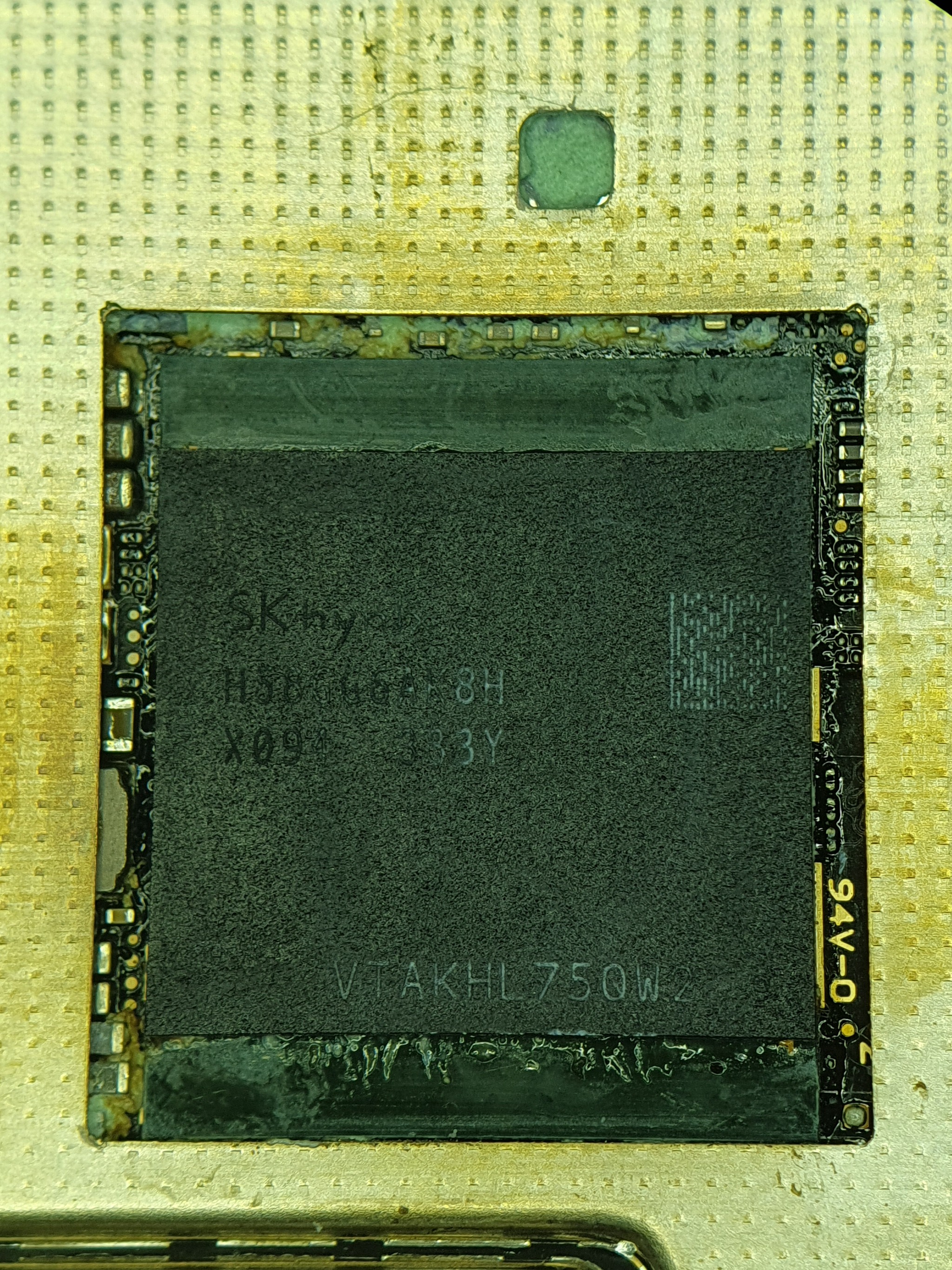

Вот пример этой же оперативы

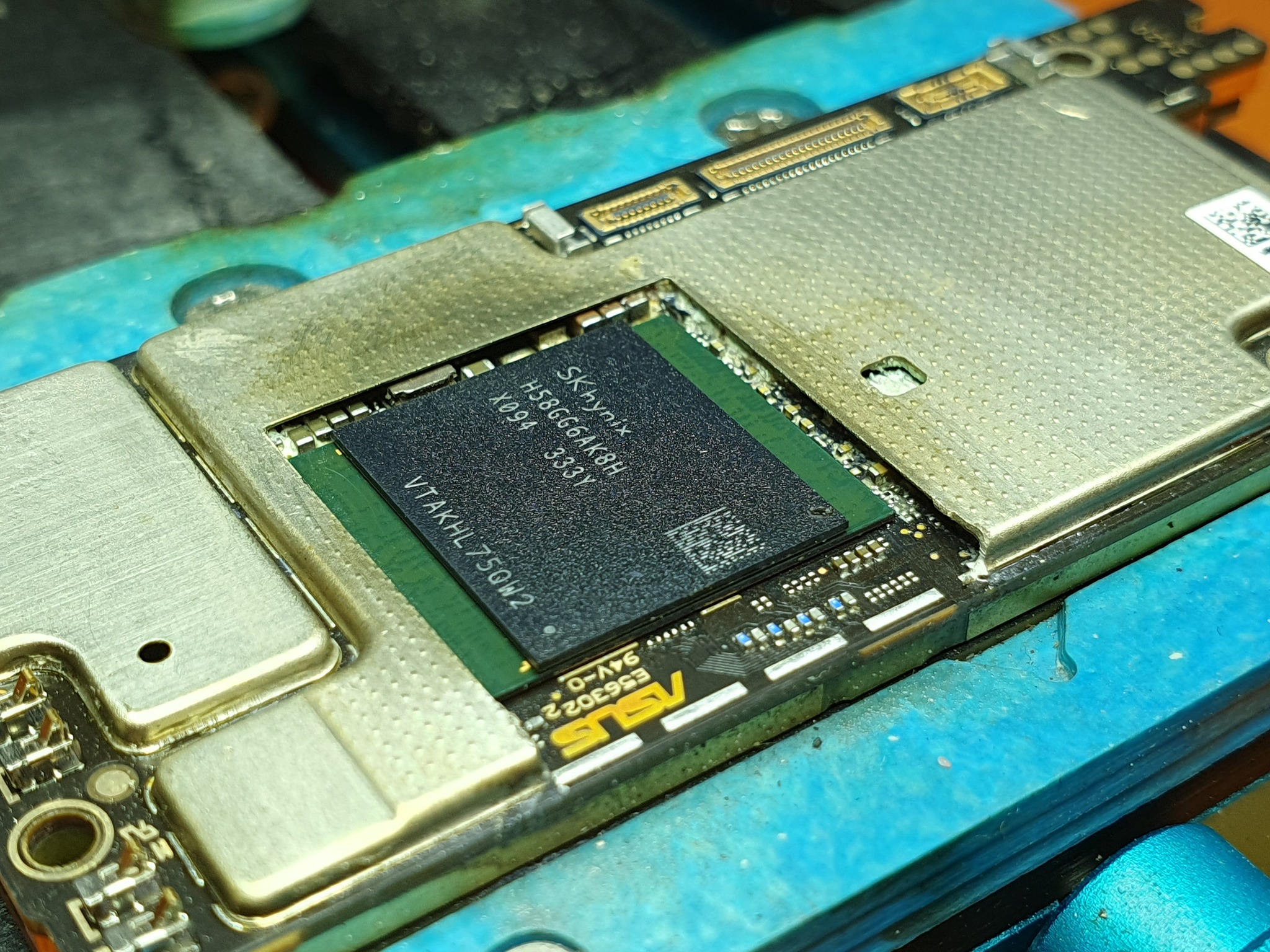

А вот тут я уже чуть дотронулся, чтобы убрать припой

Покрытие тут очень нежное, как твой пикабушный столб с утра)

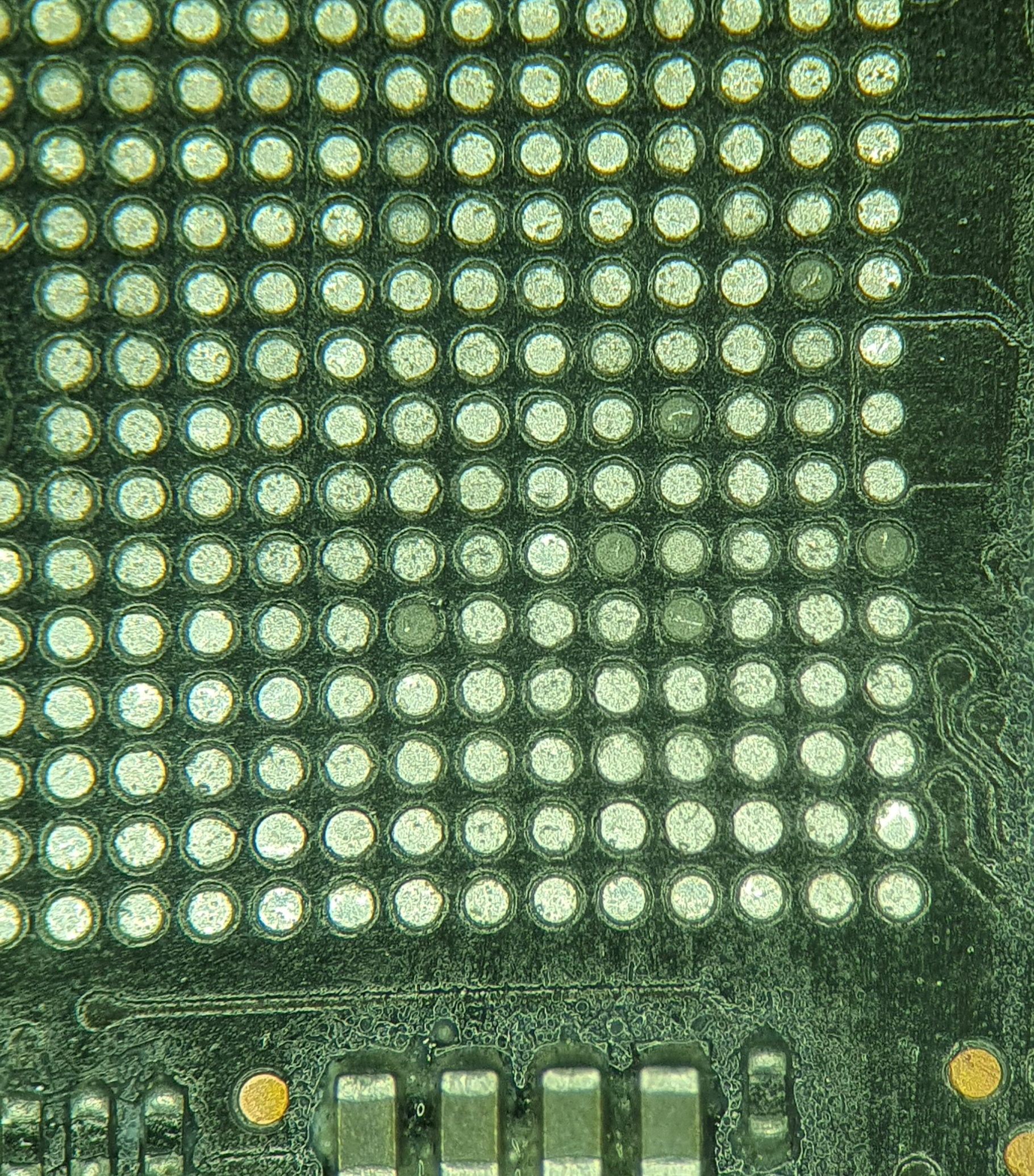

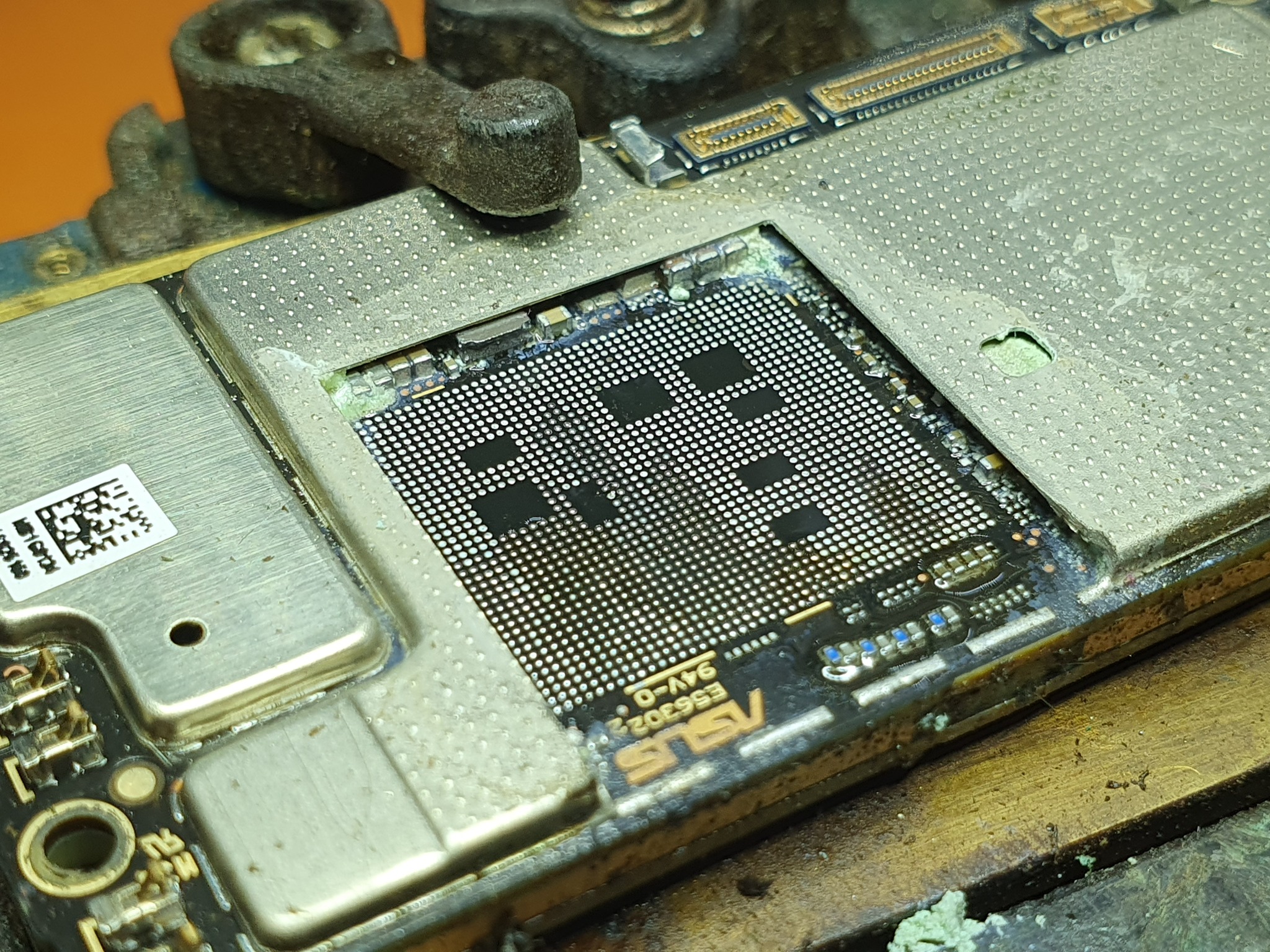

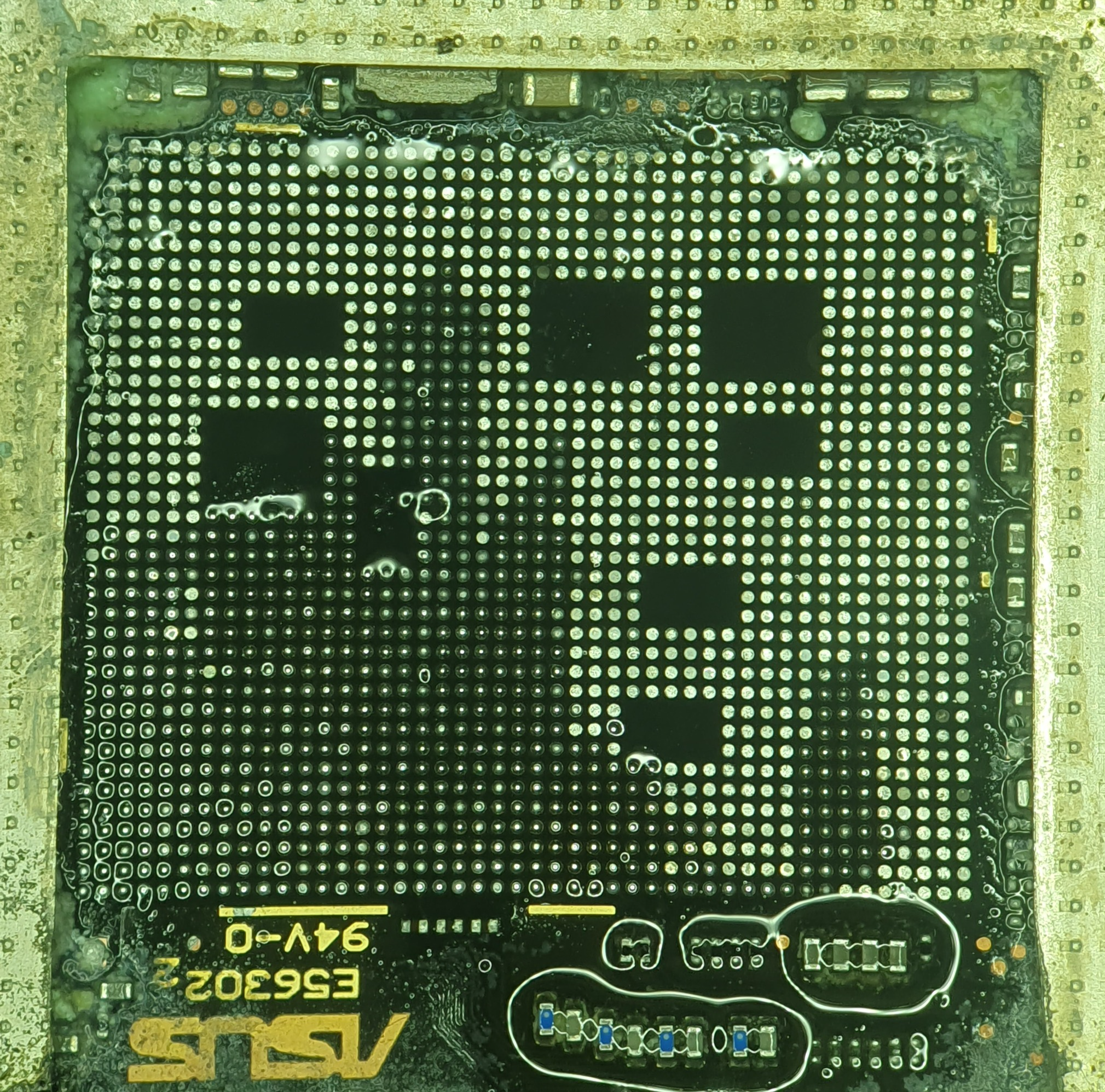

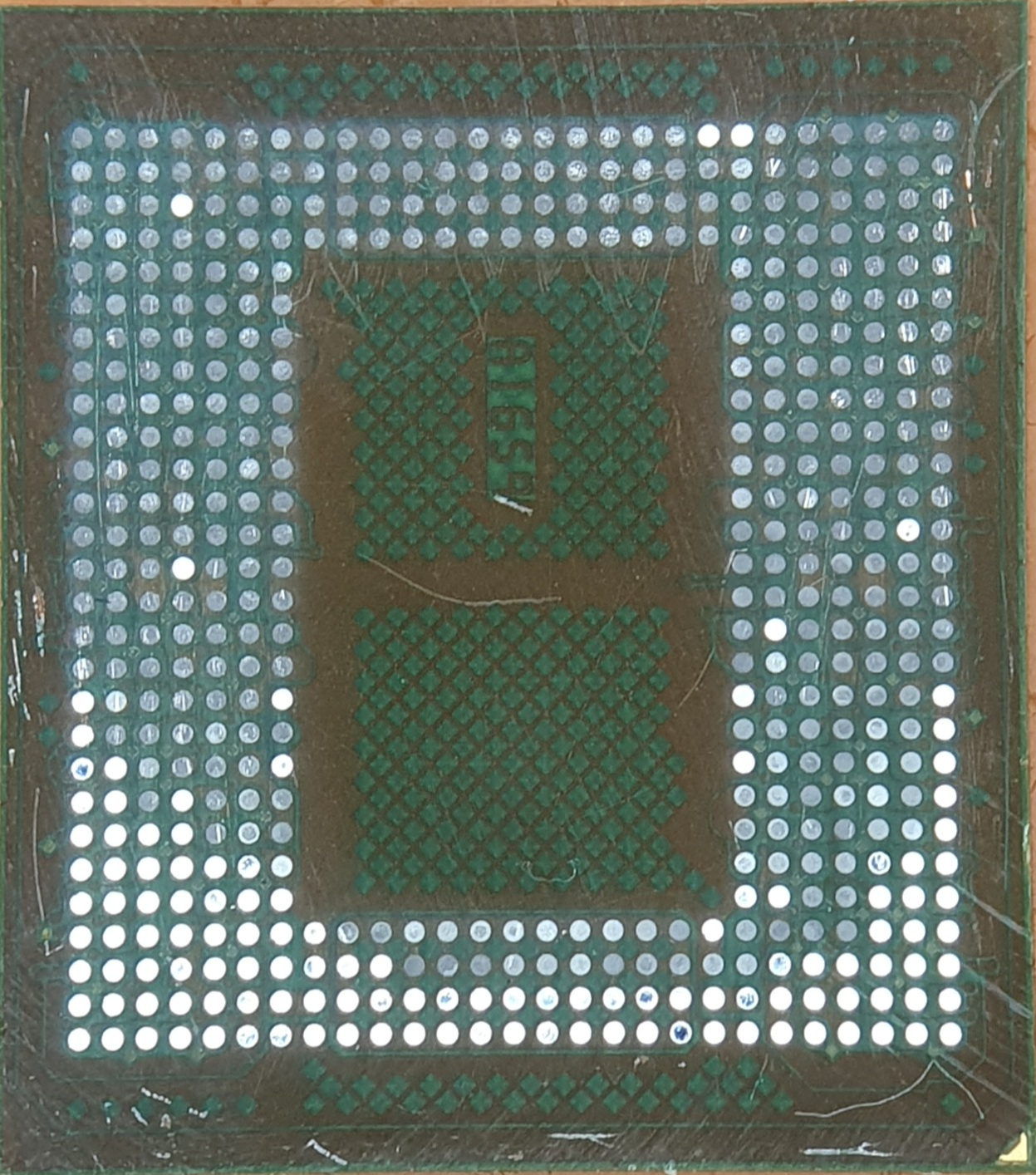

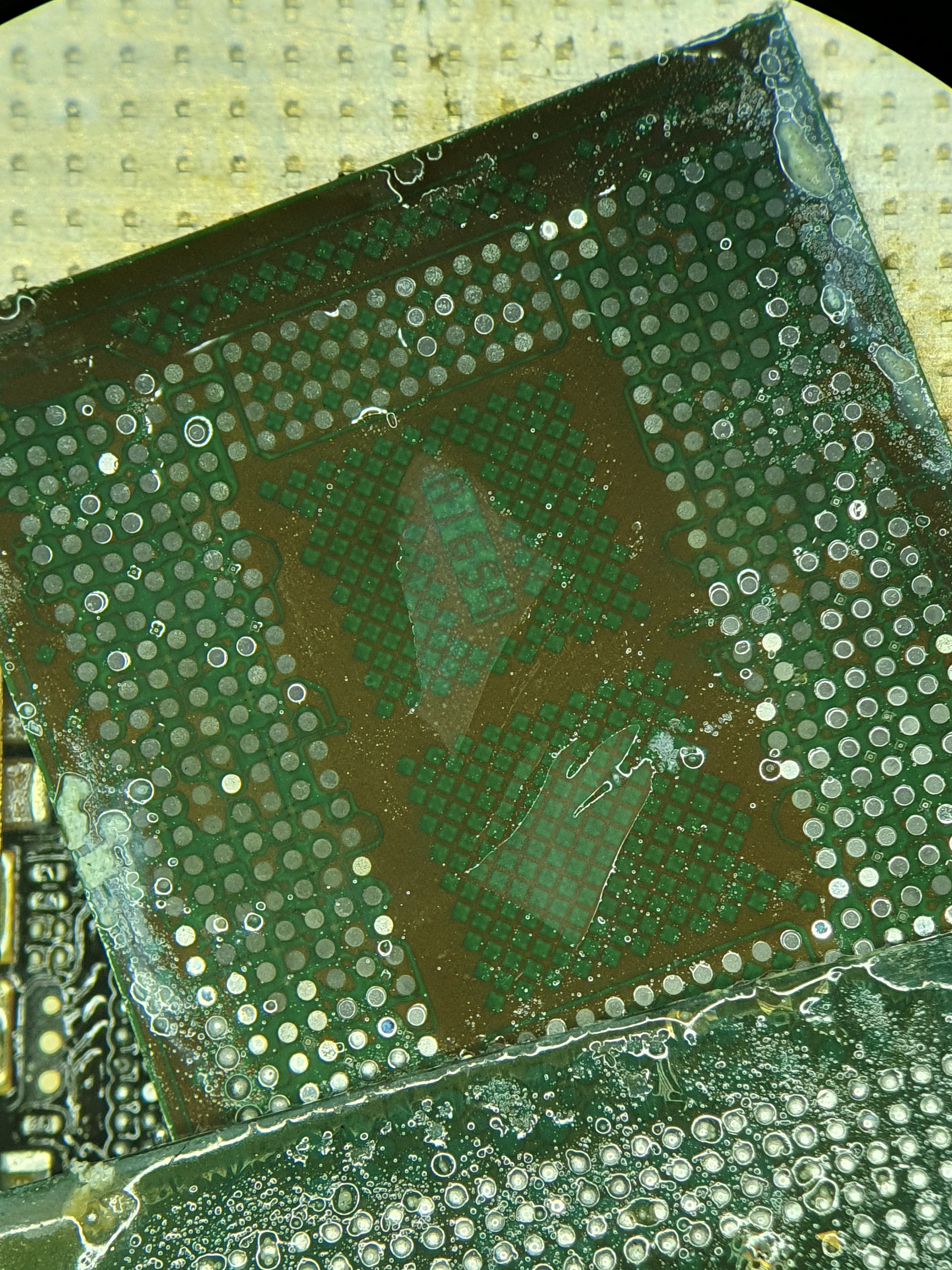

А вот и одна из причин незапуска телефона

И это потому, что часть его чёрная))

Далее я расскажу одним предложением, почему при прогреве проца без его снятия, чёрные контакты не залудятся даже с хорошим флюсом

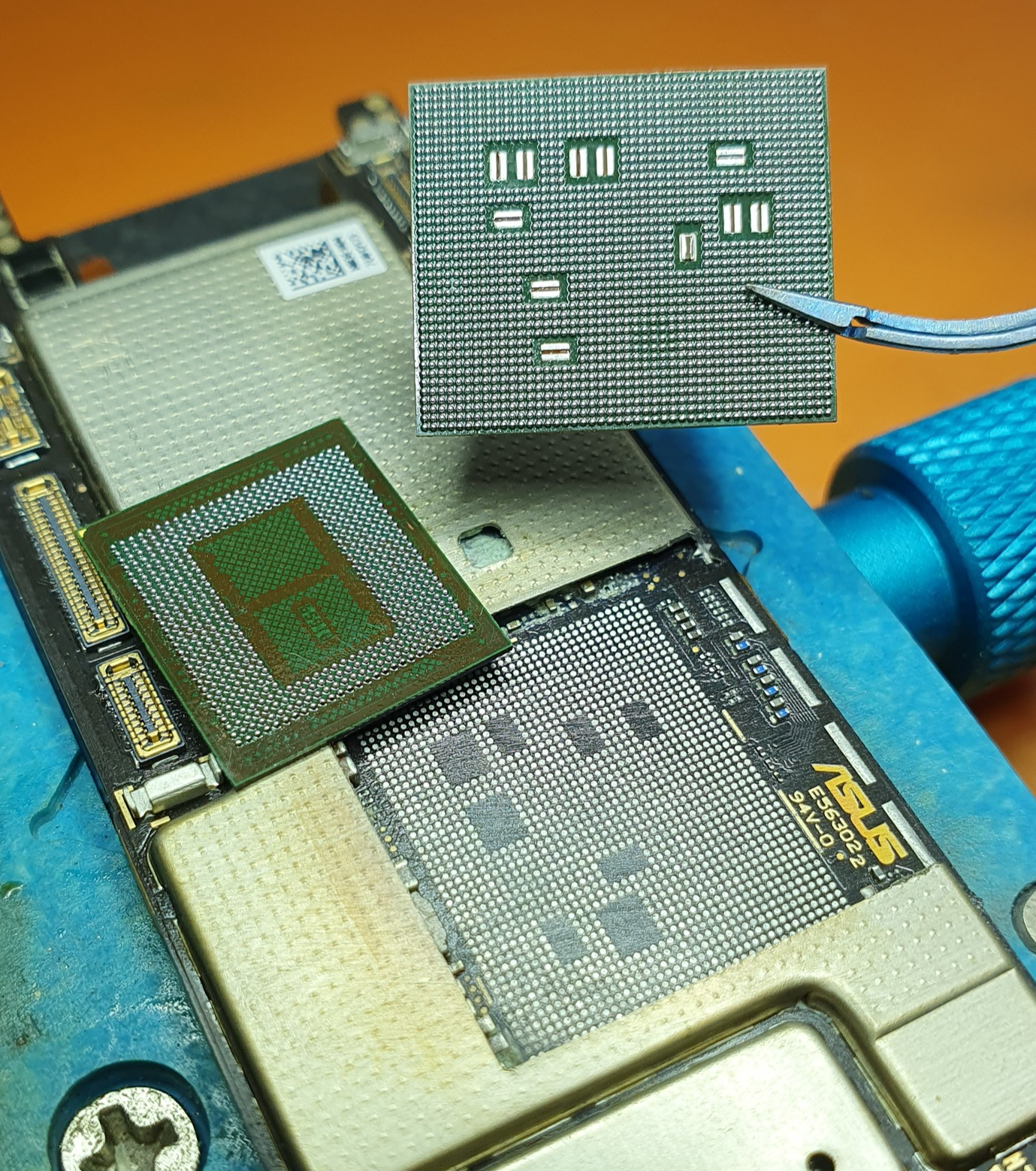

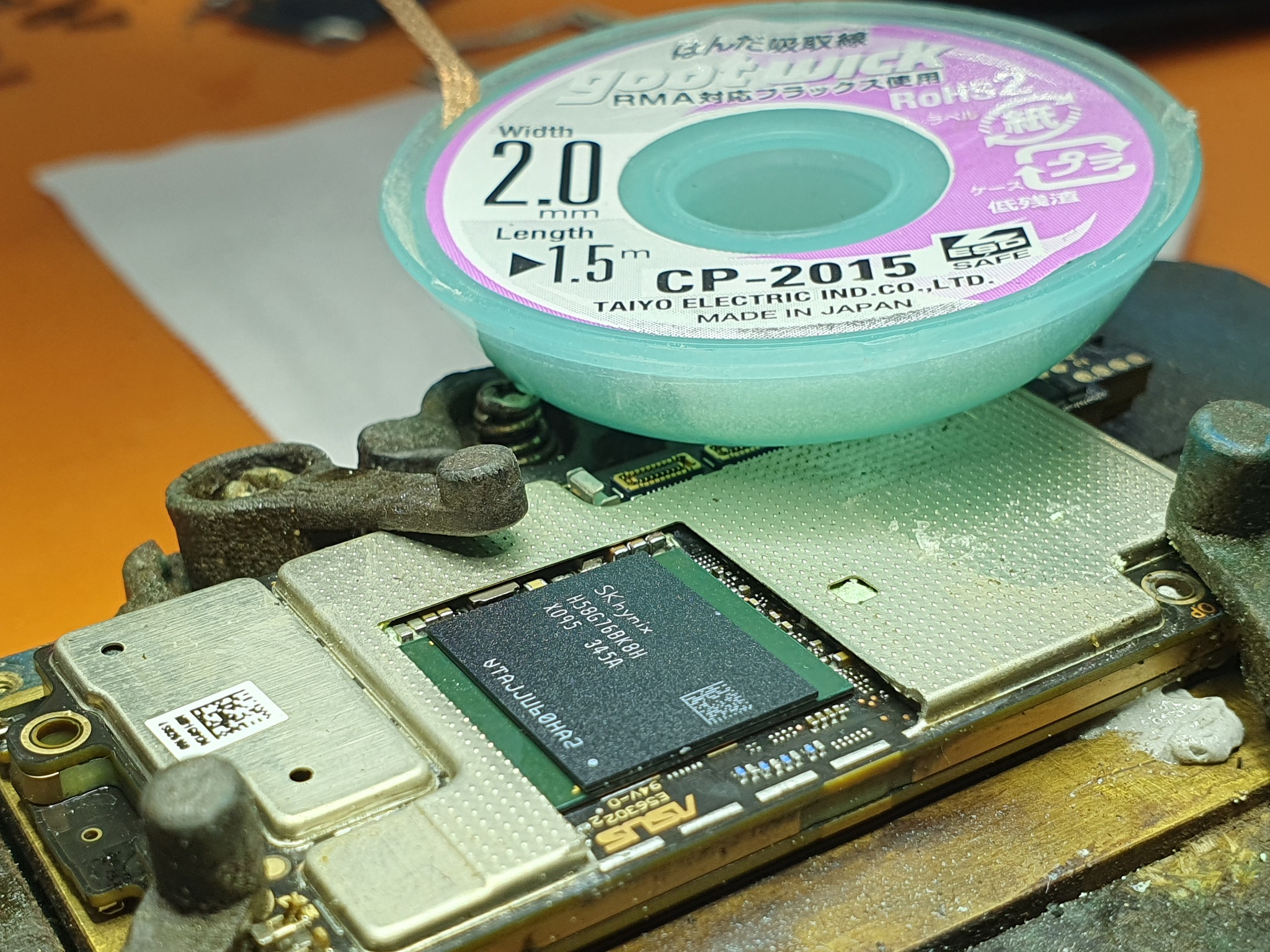

Ошариваю все микры, чищу плату и сажаю проц, а потом сверху оперативу

И начищаю плату.

Казалось бы хорошо, но нет. Проц мёртвый.

На одной из линий заниженное падение напряжения одного из четырёх питаний io1.8v. Через тепловизор вот эта часть греется, а рядом кондюки пищат, т.е подегие ниже 50 мВ. А должно быть 300-400 мВ.

В общем данный юнит был убит "мастером" при его чрезмерной прожарке. Телефон оставили мне на запчасти, так как стоимость замены платы в этом случае нецелесообразна.

Почему же проц получил термоудар и сдох?

Температура плавления бессвинца 220 градусов.

Учитываем то, что пожарить до расплавления проца, нужно сначала прожарить припой под оперативой и учитывая теплорассеивание - греть нужно не менее 400 градусов. ОЗУ можно выкинуть сразу, а вот что стало причиной убийства процессора тут можно только предполагать.

Либо это ужареная опера при включении коротнула в процессор, либо текстолит процессора развалился от нагрева или шарики припоя внутри текстолита повыстреливали из своих мест и повредили кристалл (им то деваться некуда, текстолит спрессован настолько, что просто как материнскую плату не расковырять).

Факт в том, что сделать я уже ничего не могу. Запчасти.

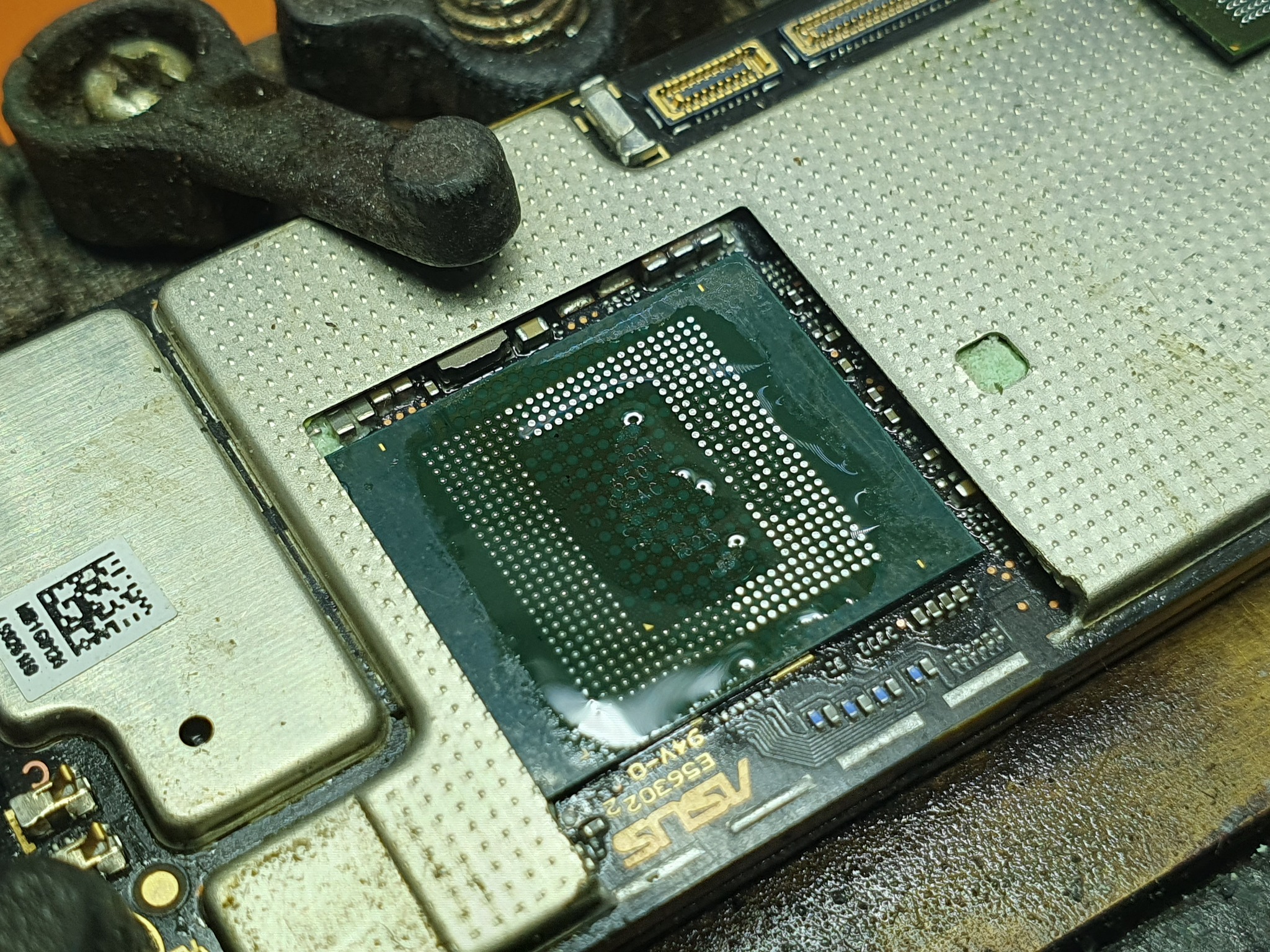

А вот другой юнит, который был в параллели:

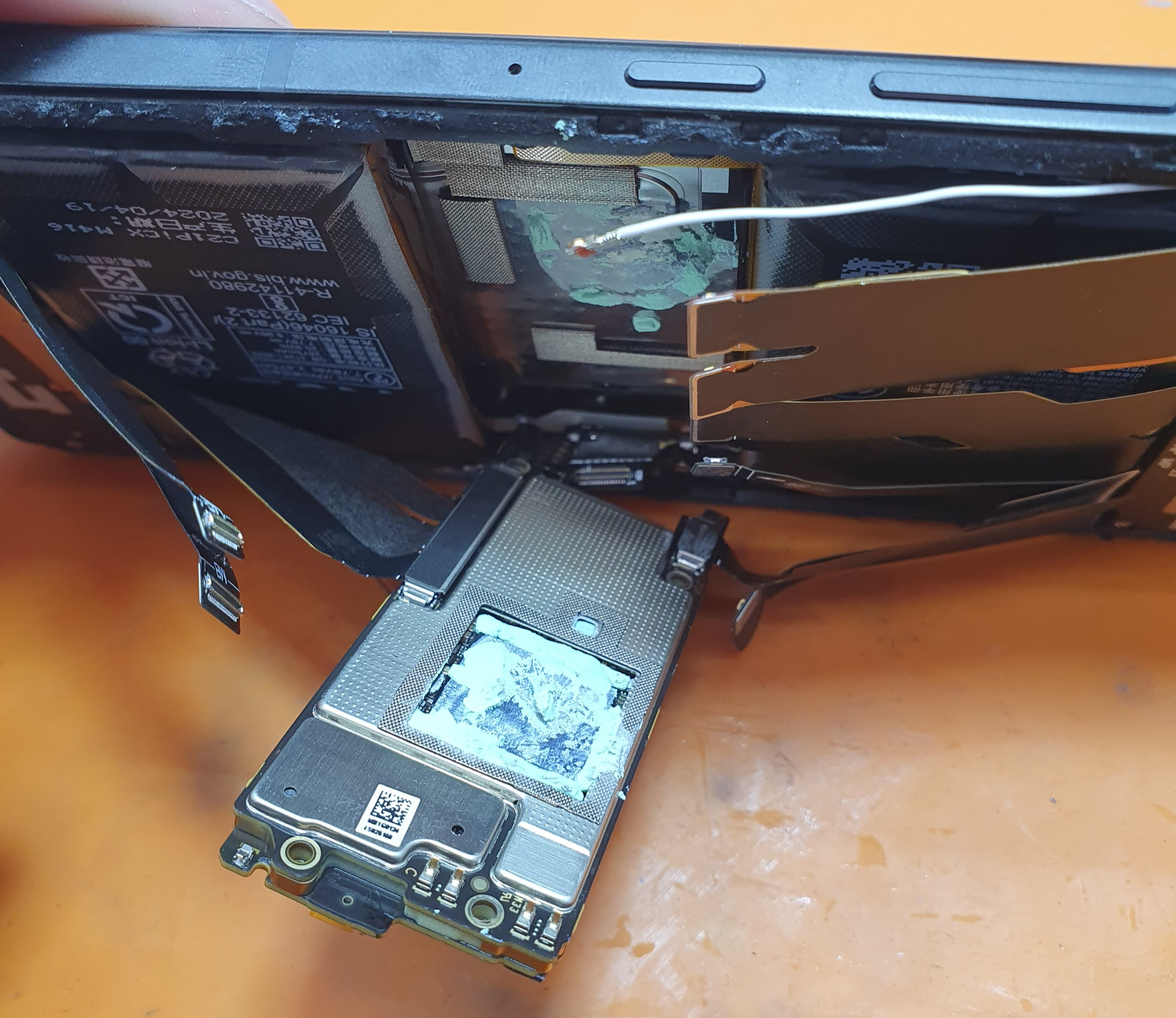

Имел схожие симптомы, но иногда показывал заставку. Взрываю консерву. Она уже была в руках "профессиональных коллег", но тут только отстегнули и пристегнули коннектор аккумулятора и на этом дело закончилось

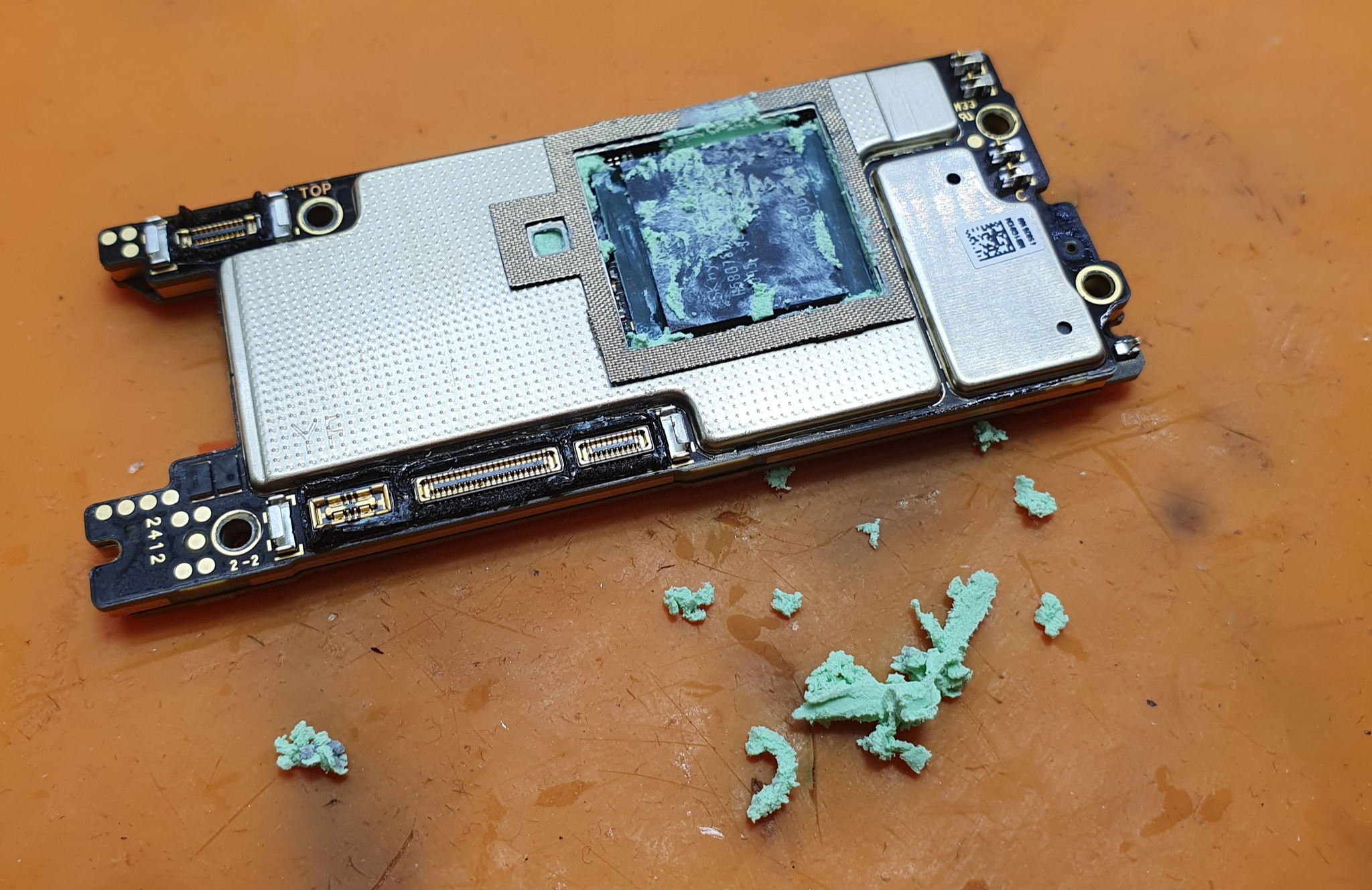

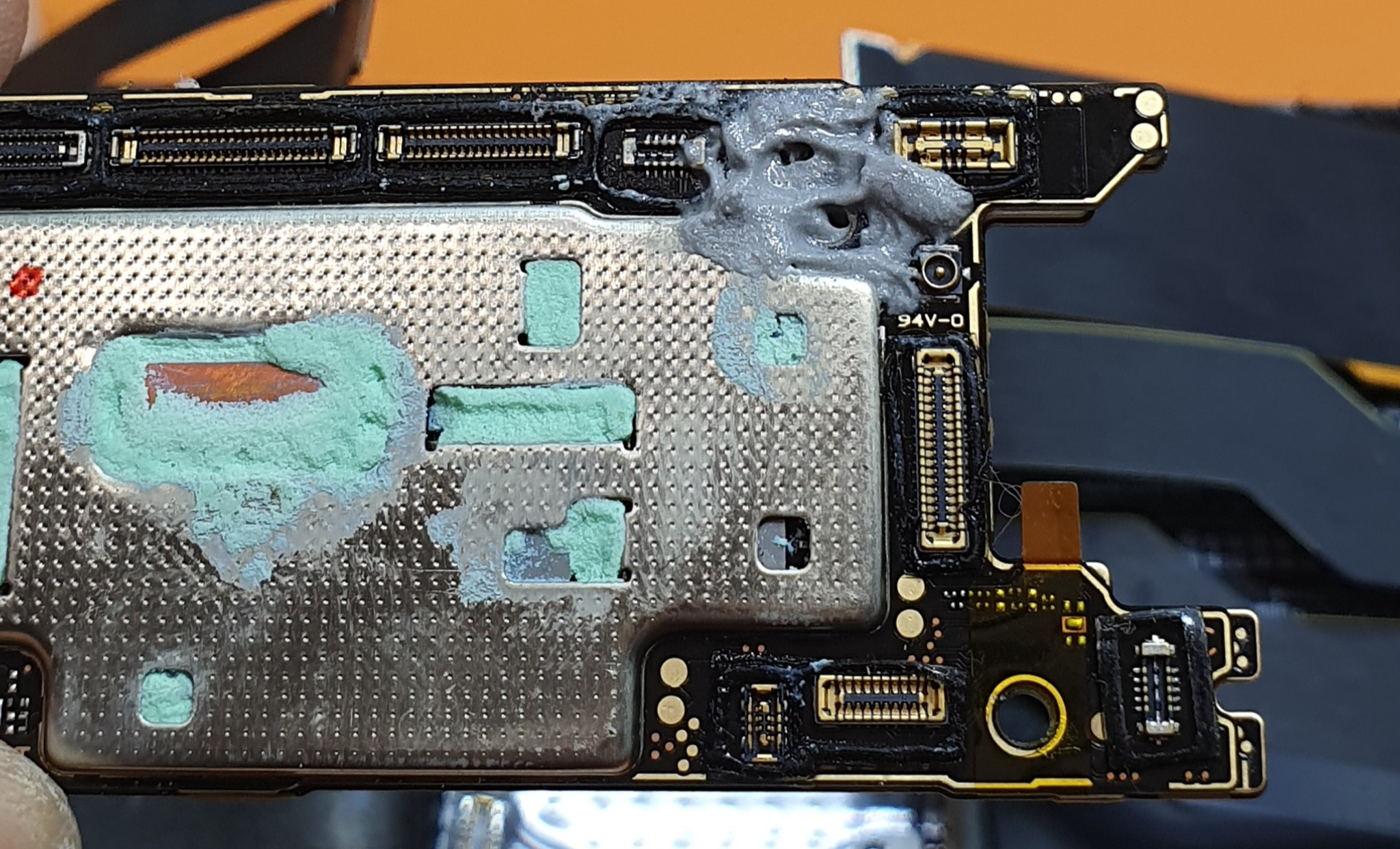

Как ранее говорил, термошпатлёвка тут светло-зелёная

Но слишком сухая. Хотяяяя. Я не измерял теплопроводимость, ножет это норма

но вот компоновка телефона это моё почтение. Из жопы в глаз xD

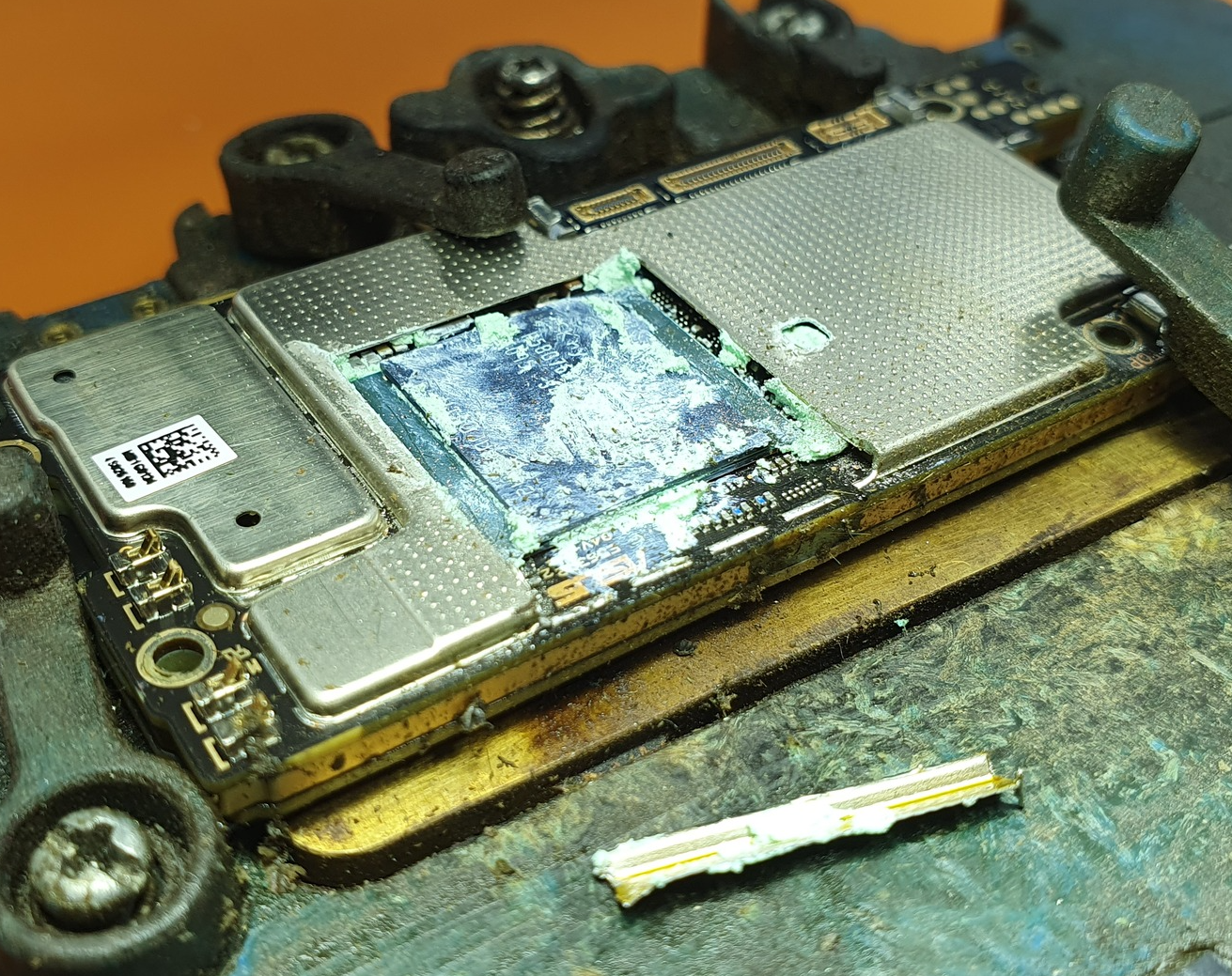

Чтобы не сломать процессор при снятии, я выпиливаю кусок защитного экрана для удобного среза припоя заточенной как скальпель тонкой лопаткой

Вандал?

А что лучше? Потерять часть эстетики, отремонтировать денег и заработать телефон или убить телефон и не заработать денег?

То-то же))

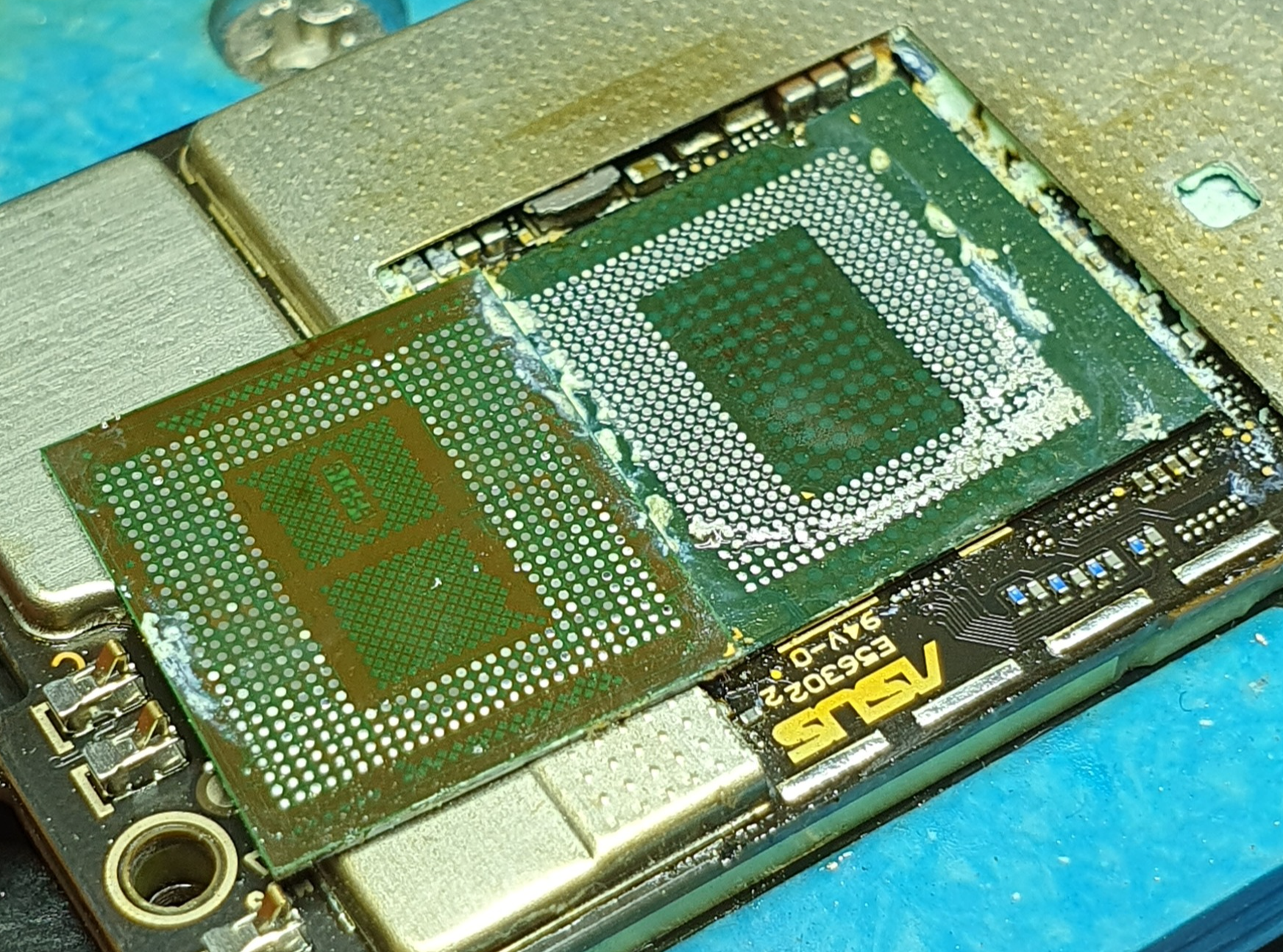

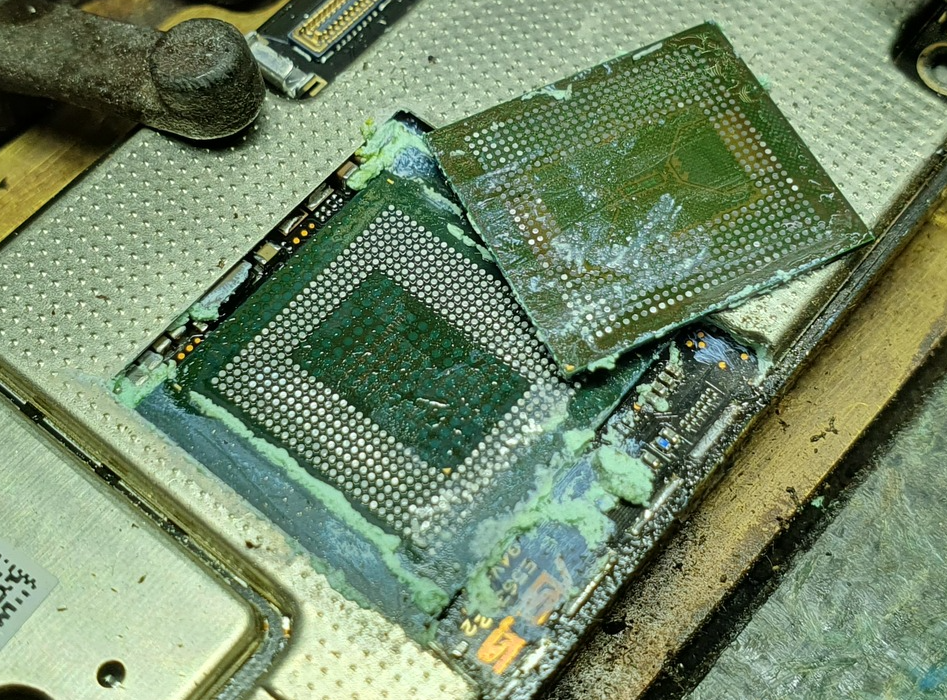

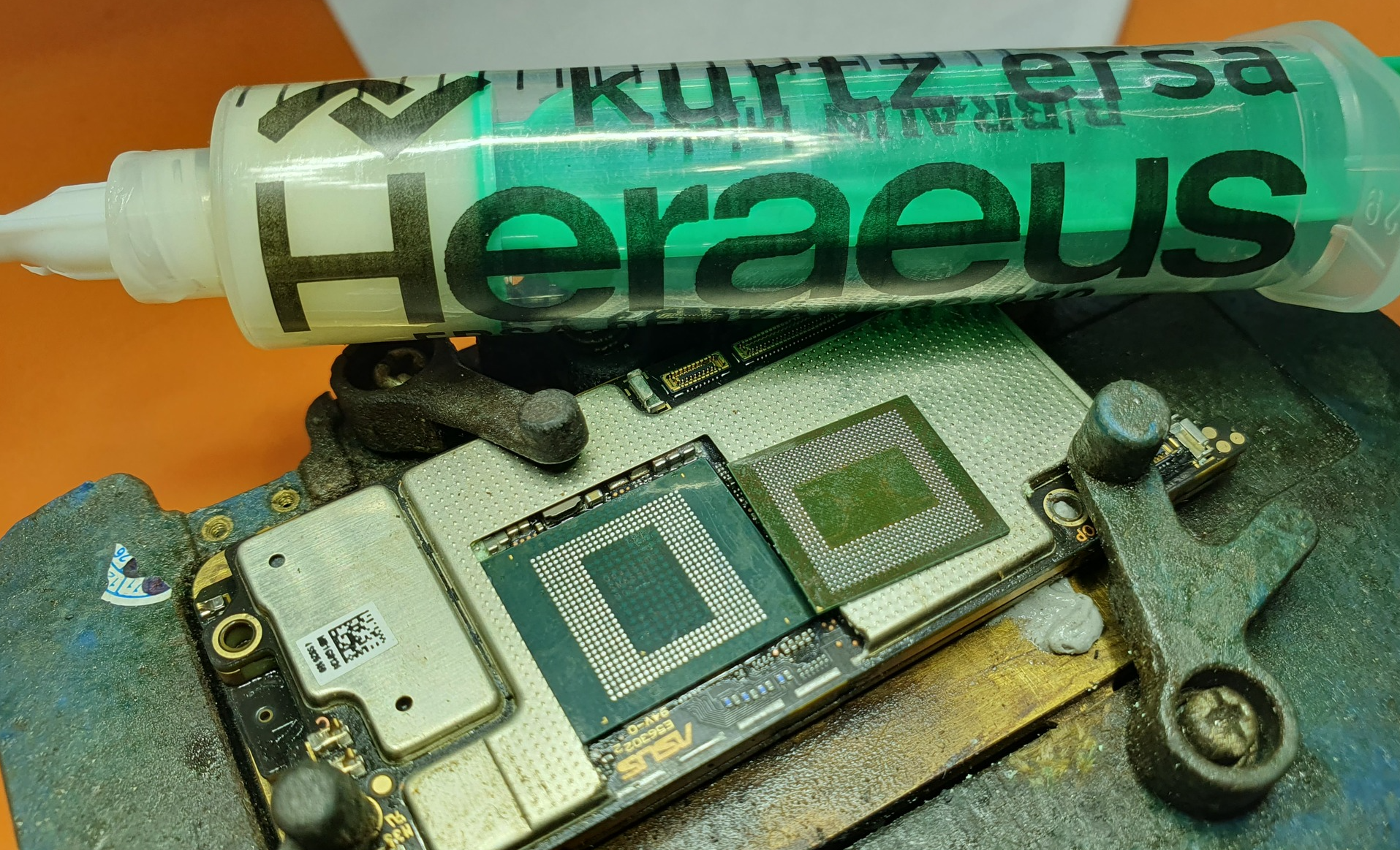

Снимаю платиновый оперативный чип

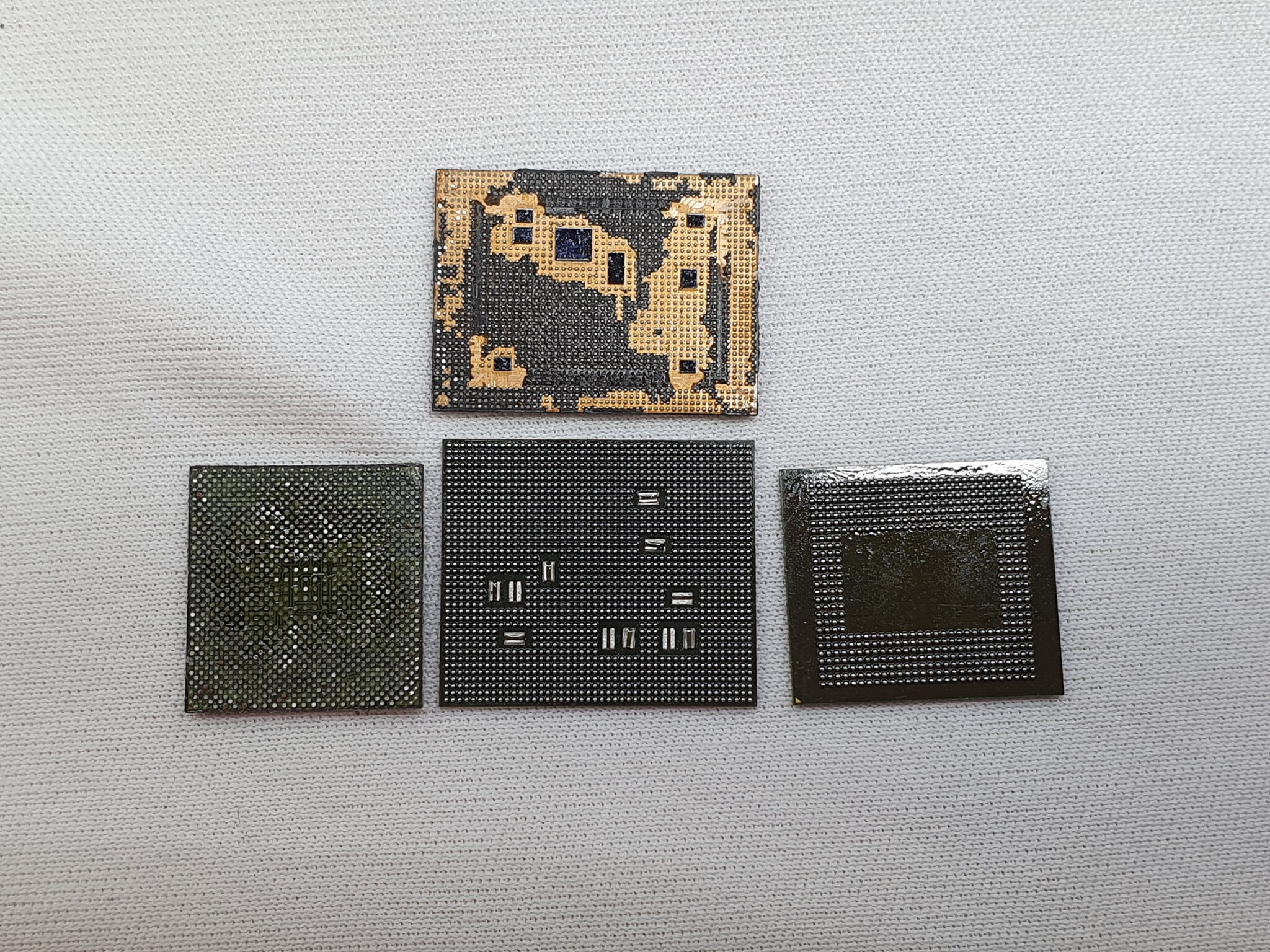

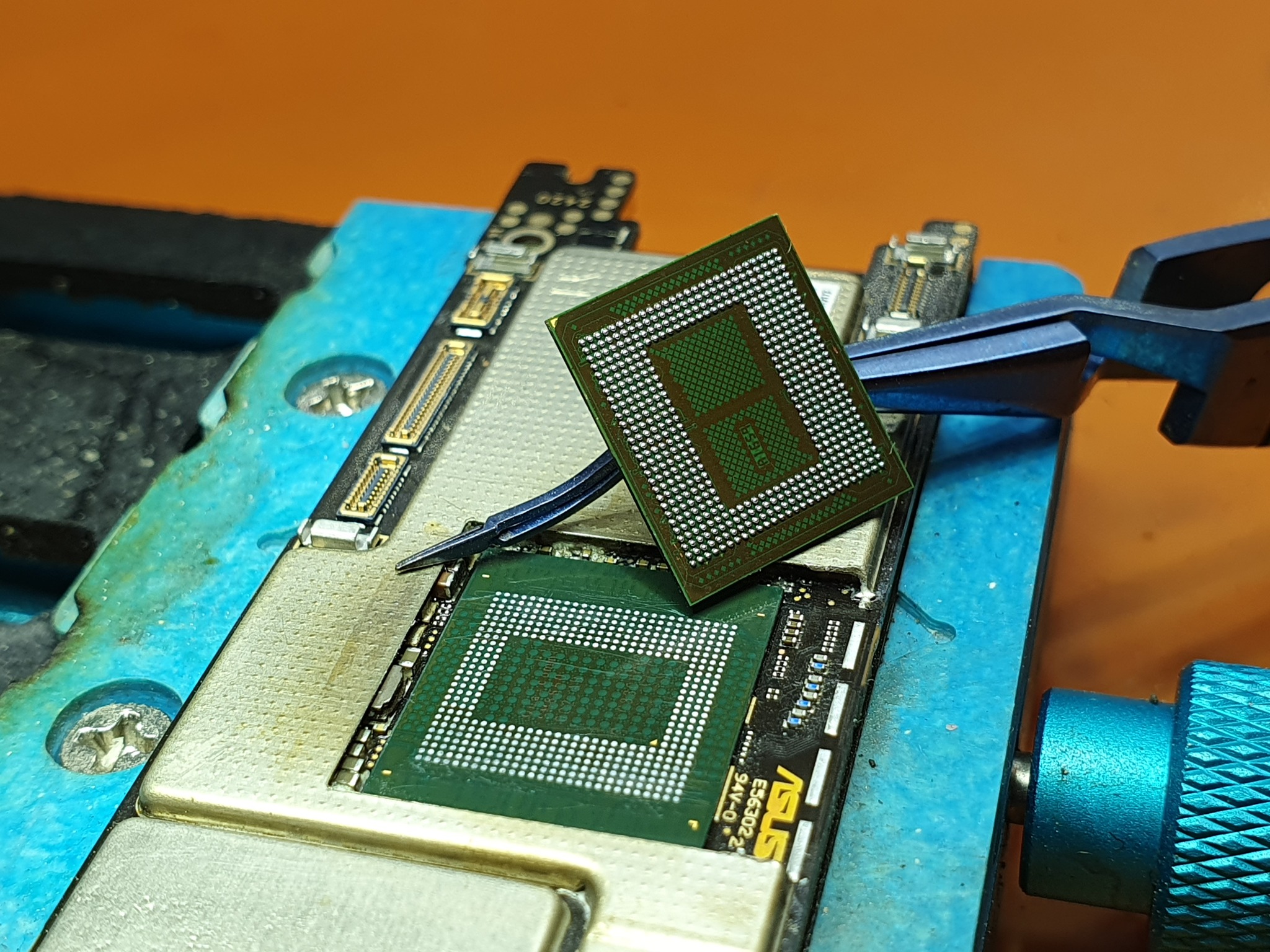

И cpu

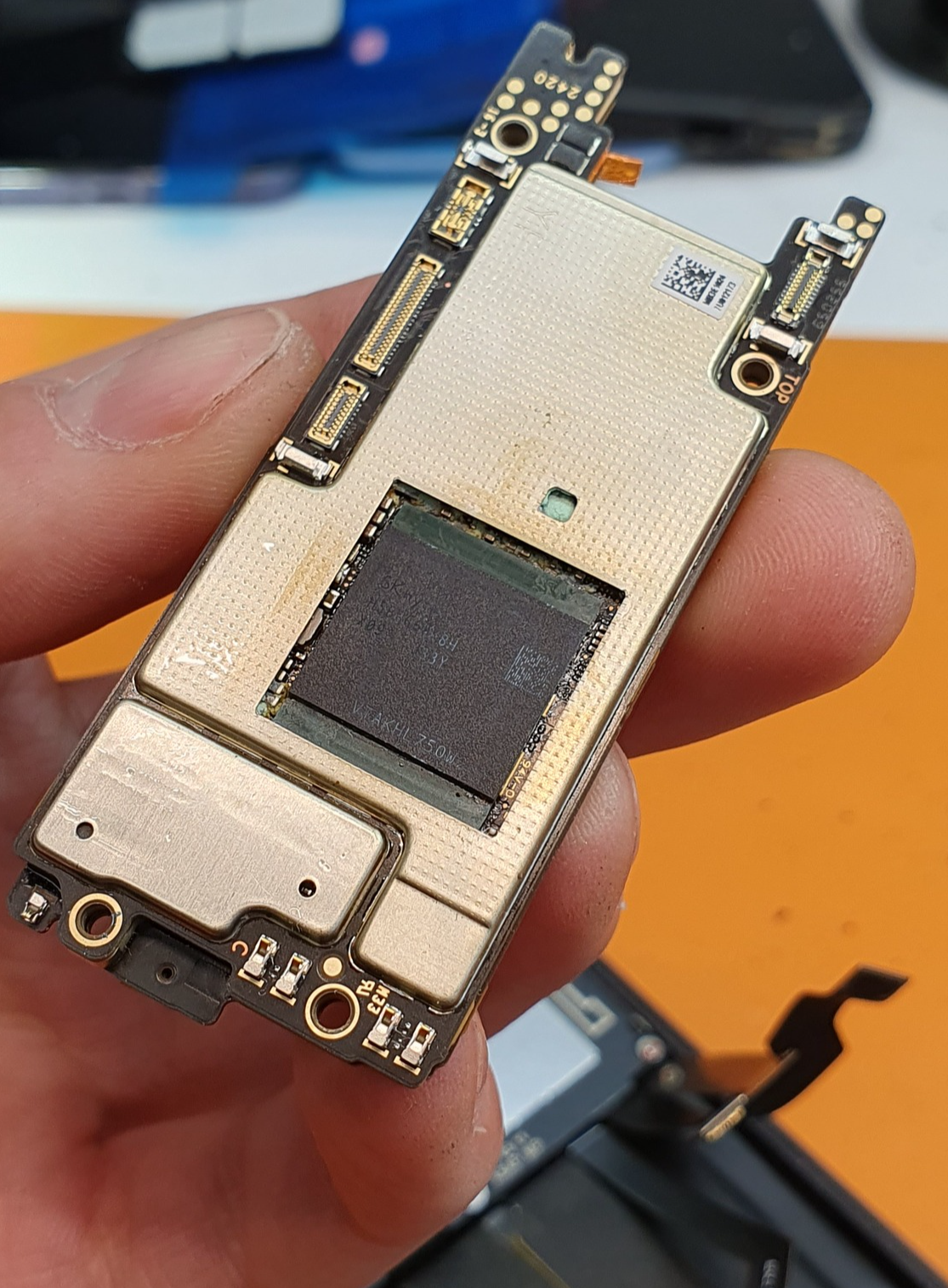

Теперь важный момент.

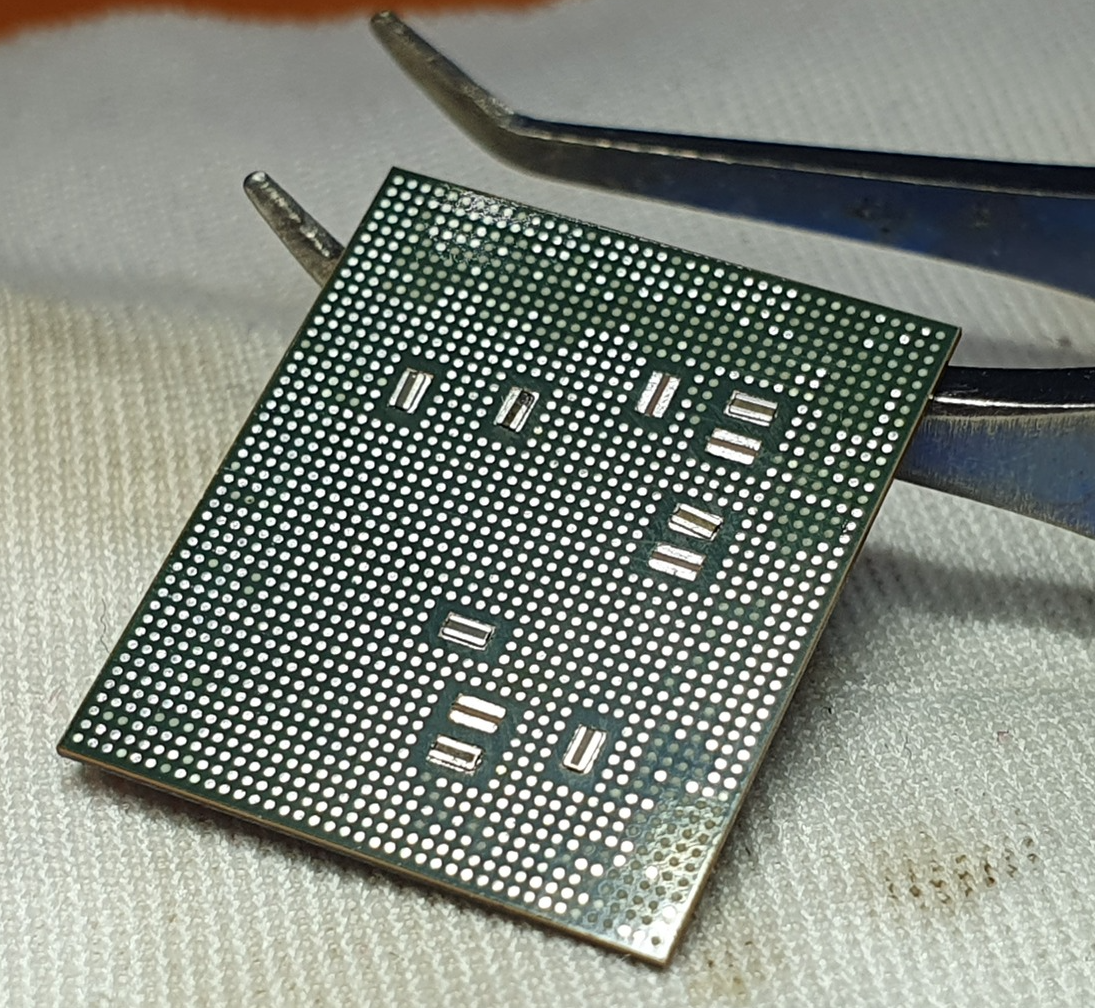

Почему же не получится залудить эти серые точки

Без снятия чипов?

А дело в том, что как говорил ранее, температура плавления припоя тут около 400 градусов, а точка активации флюса намного меньше. Он быстрее испарится, чем сделает свою работу, поэтому снимаются микросхемы и лужение проходит вручную паяльником

С камушка тоже нужно убрать лишнее

Используемый флюс во всех постах - ersa.

Вот и проблемс.

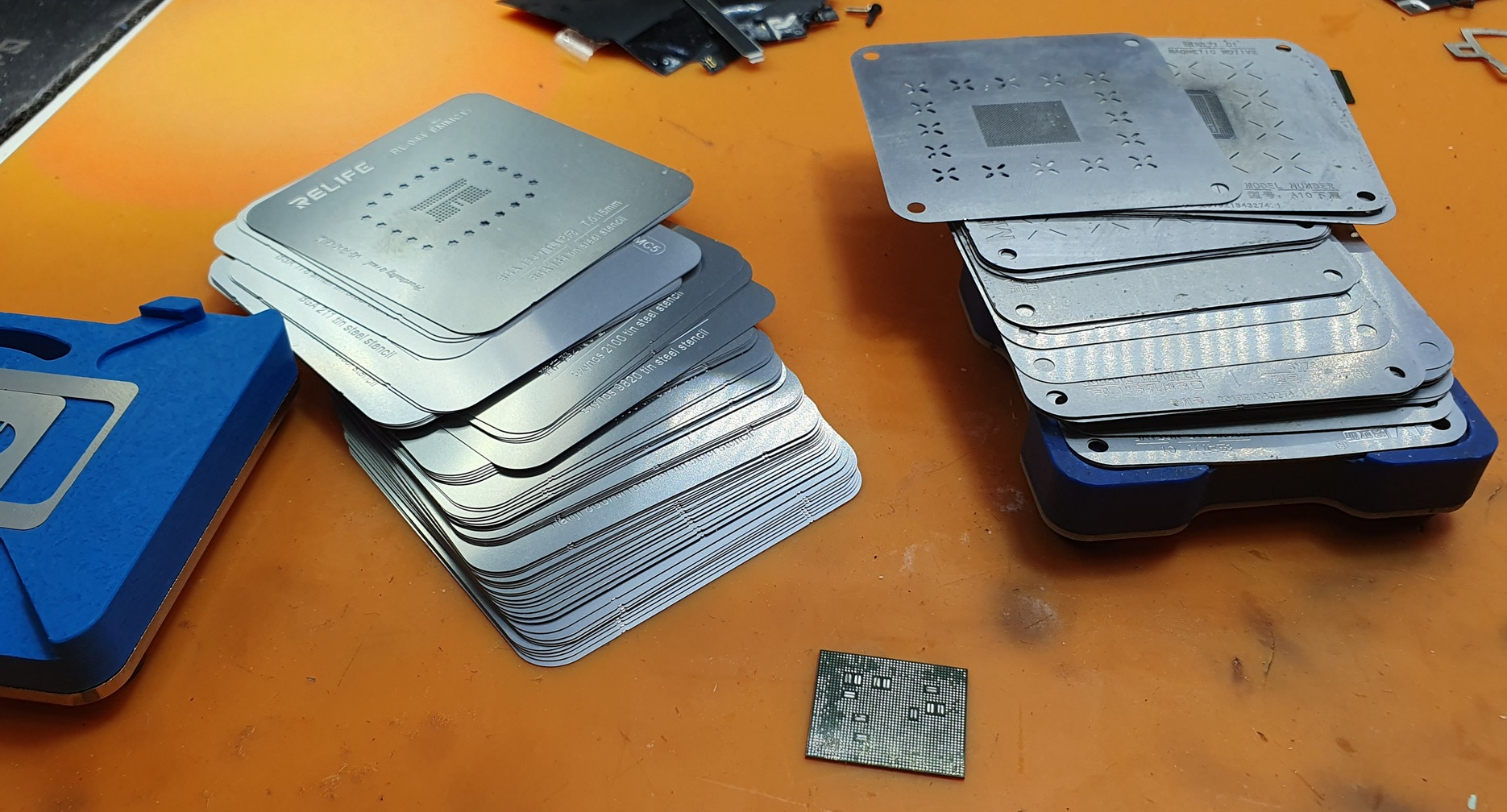

Ищу трафарет для реболла

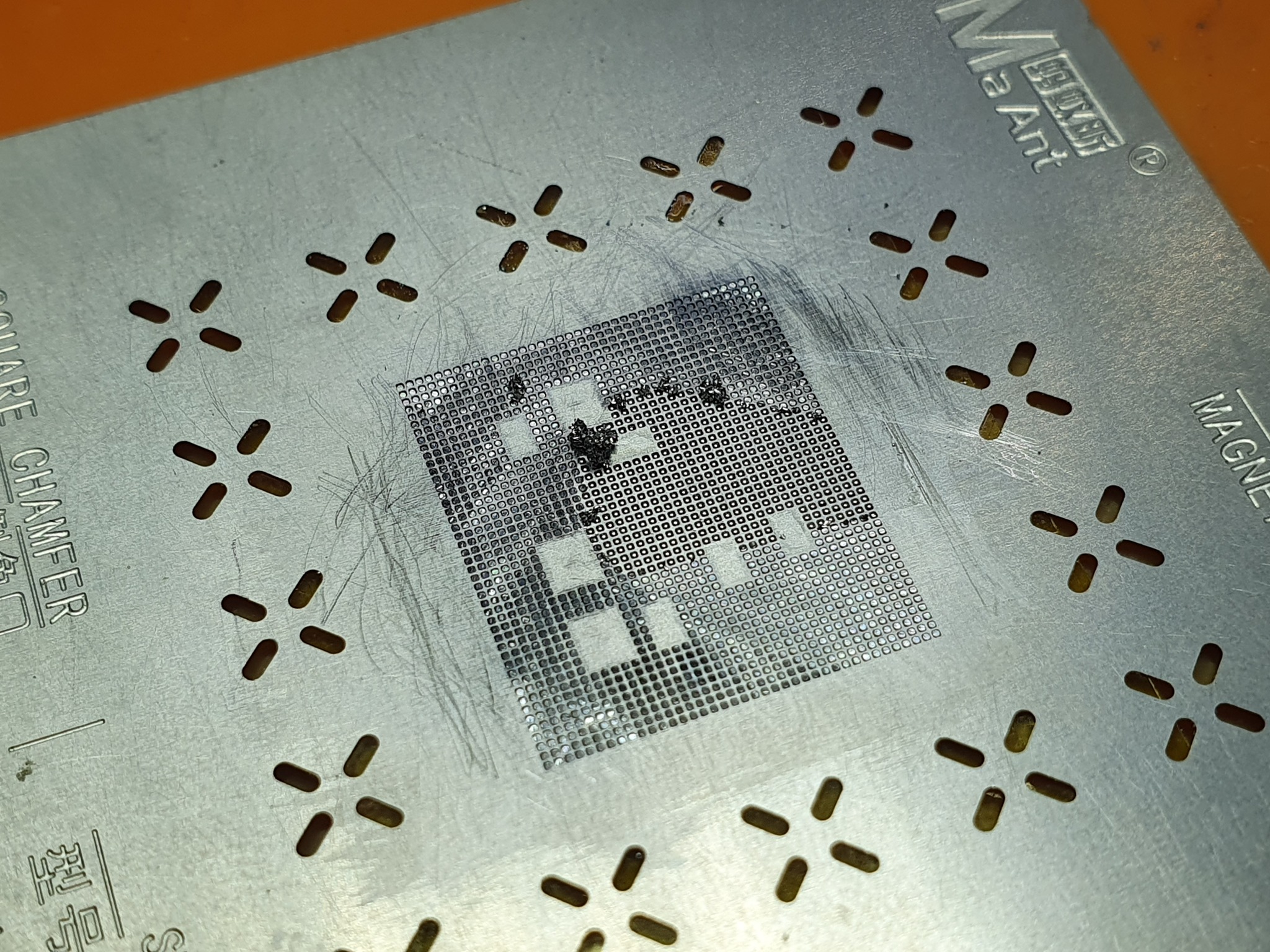

Как-то меня в личку спросили, как ты пастой делаешь ровные шарики? А вот как:

Сначала трамбую пасту в лунки, грею, потом срезаю лишнее и снова натрамбовываю и так до тех пор, пока при срезе не получится ровные столбы по уровню трафарета. Делов то)

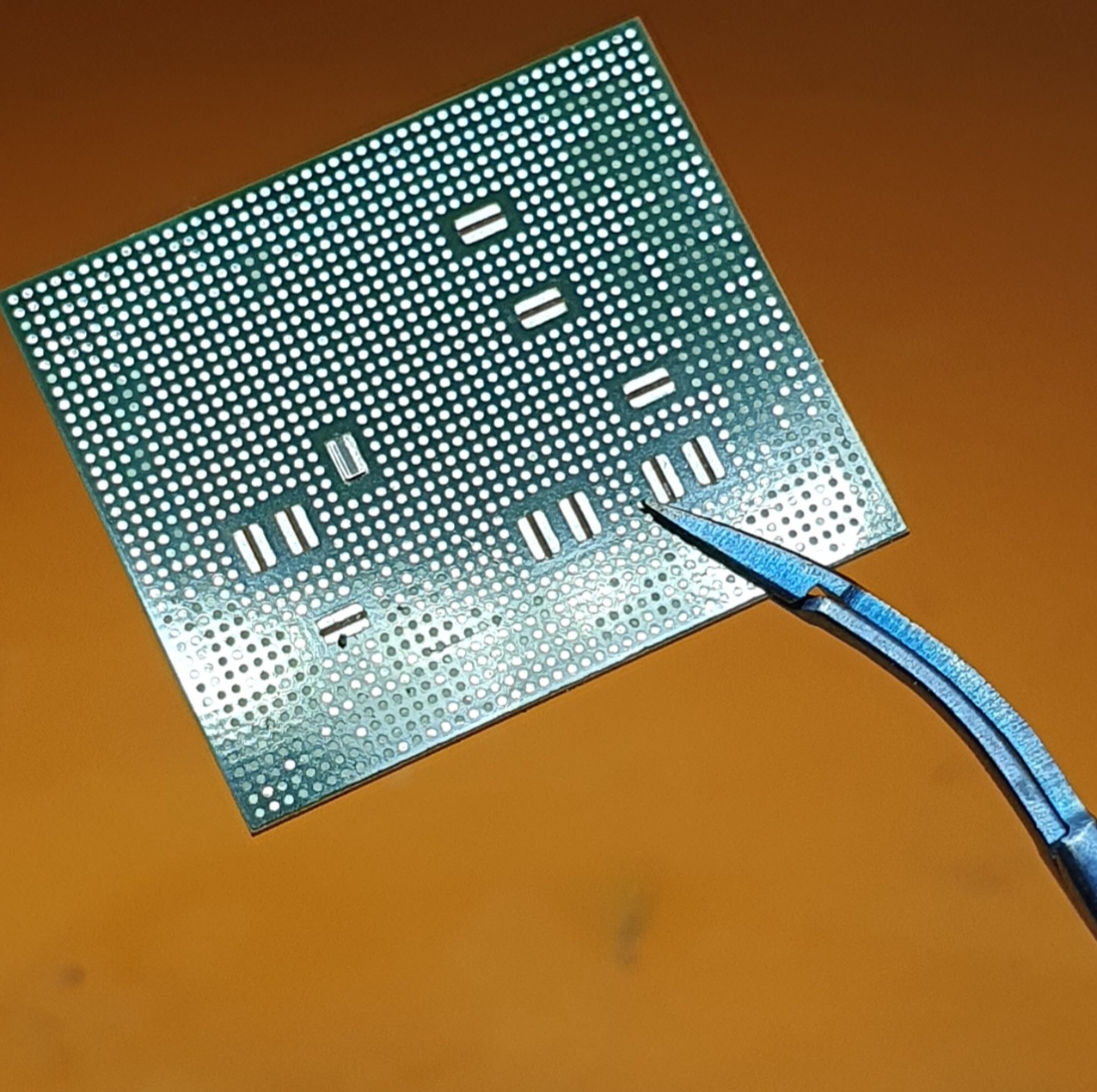

Qualcomm snapdragon 8 Gen 3 довольно широкий и тонкий. Сломать его при демонтажировании очень просто, поэтому я пилю защиты там, где мне нужно и никто меня не оштрафует.

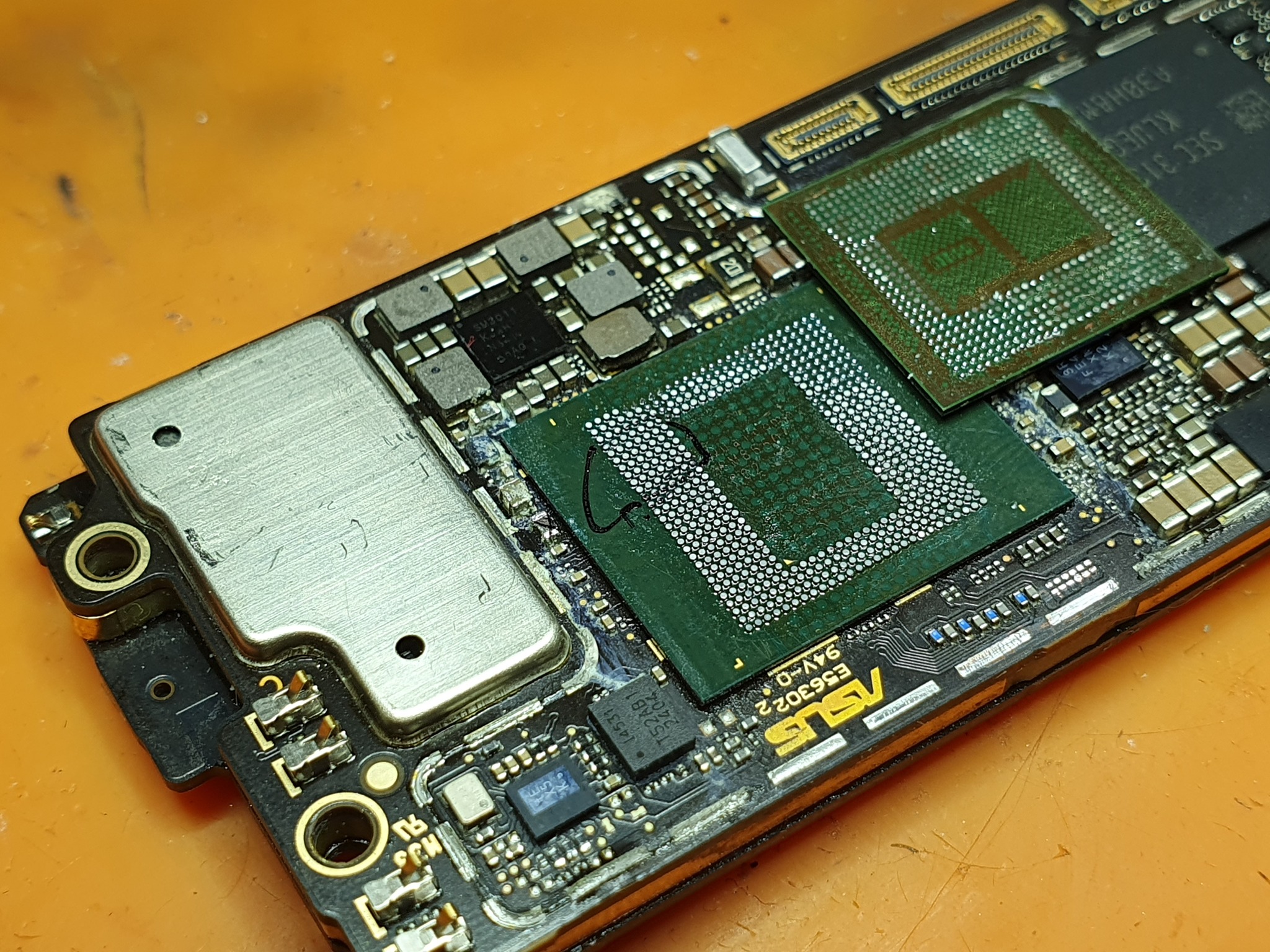

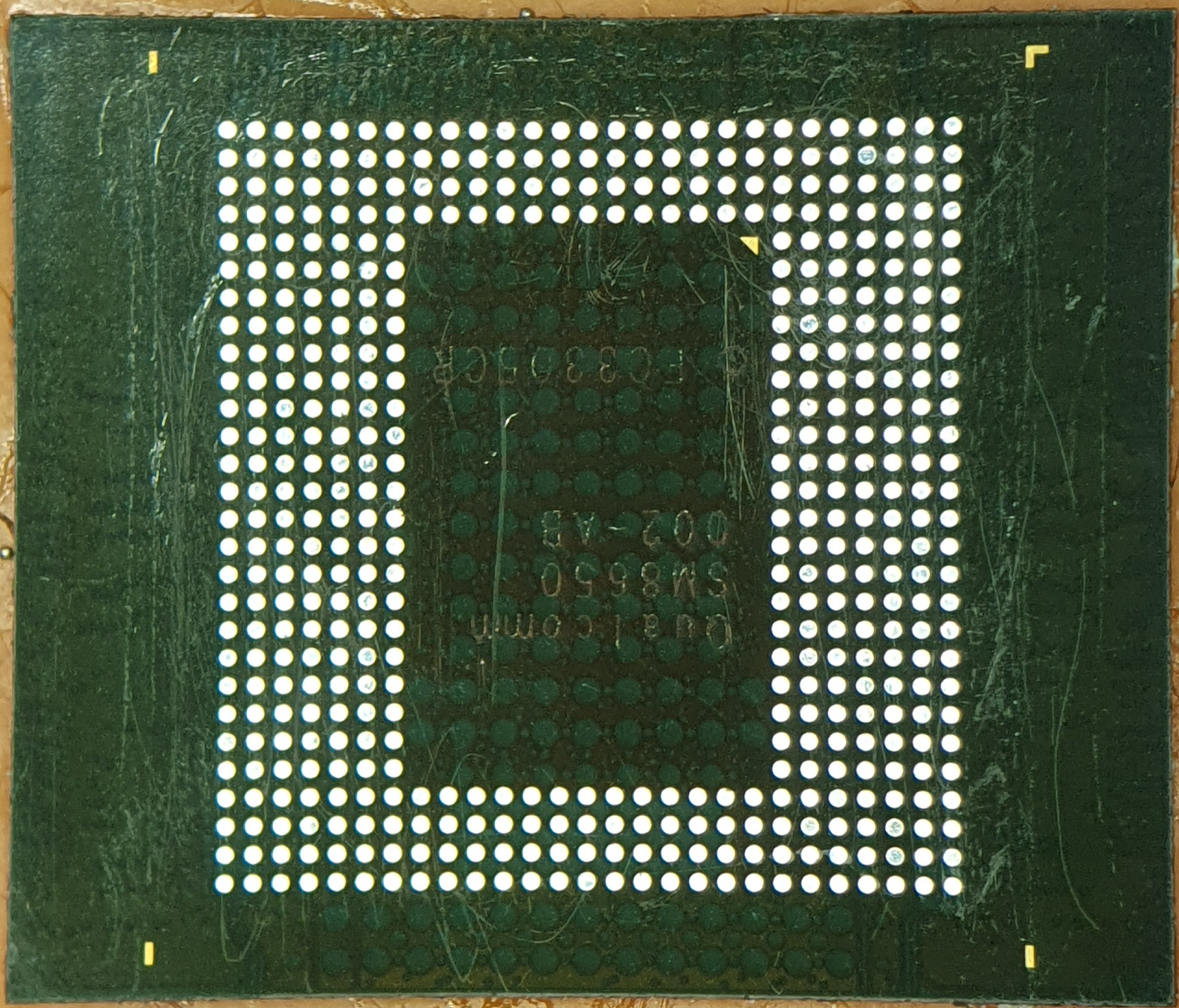

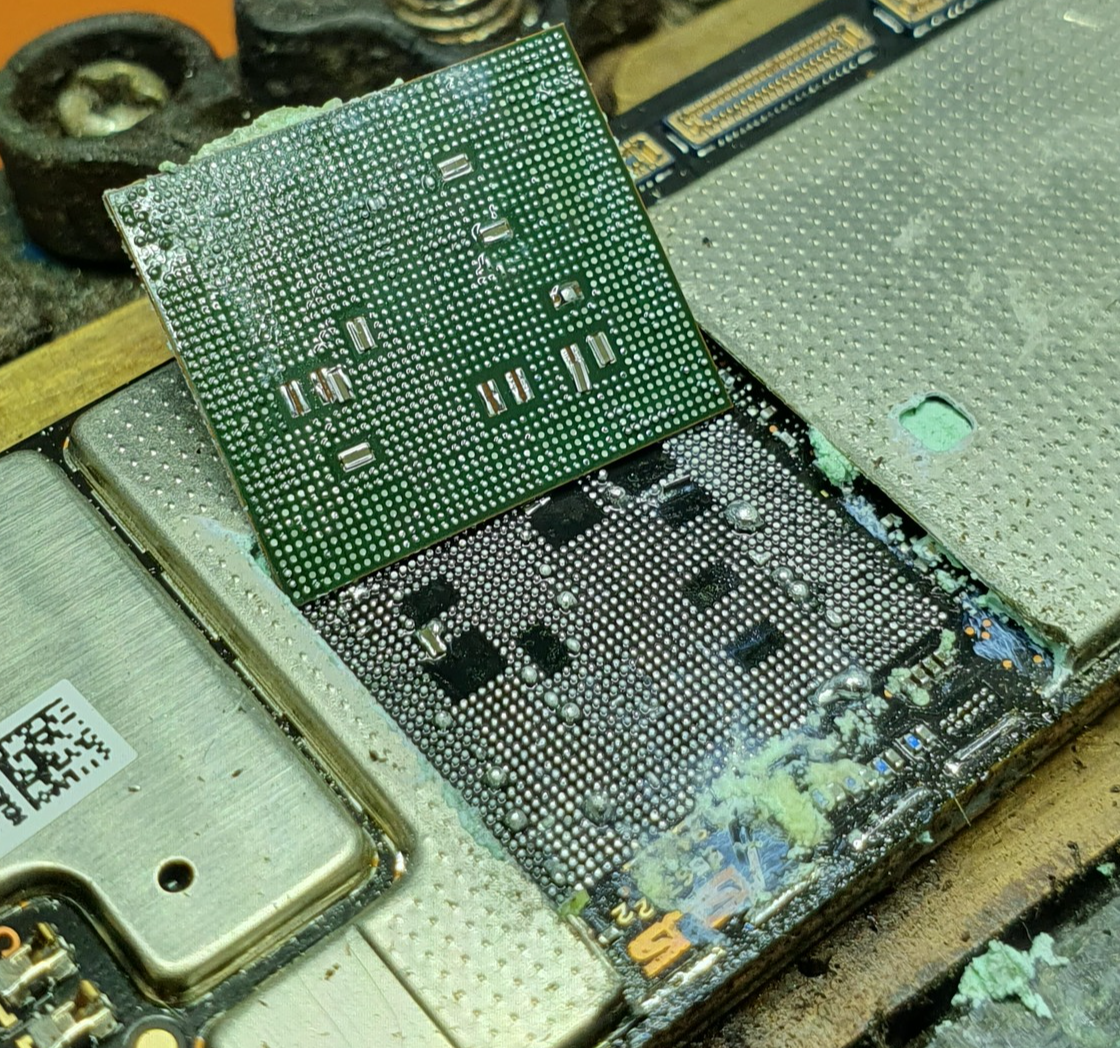

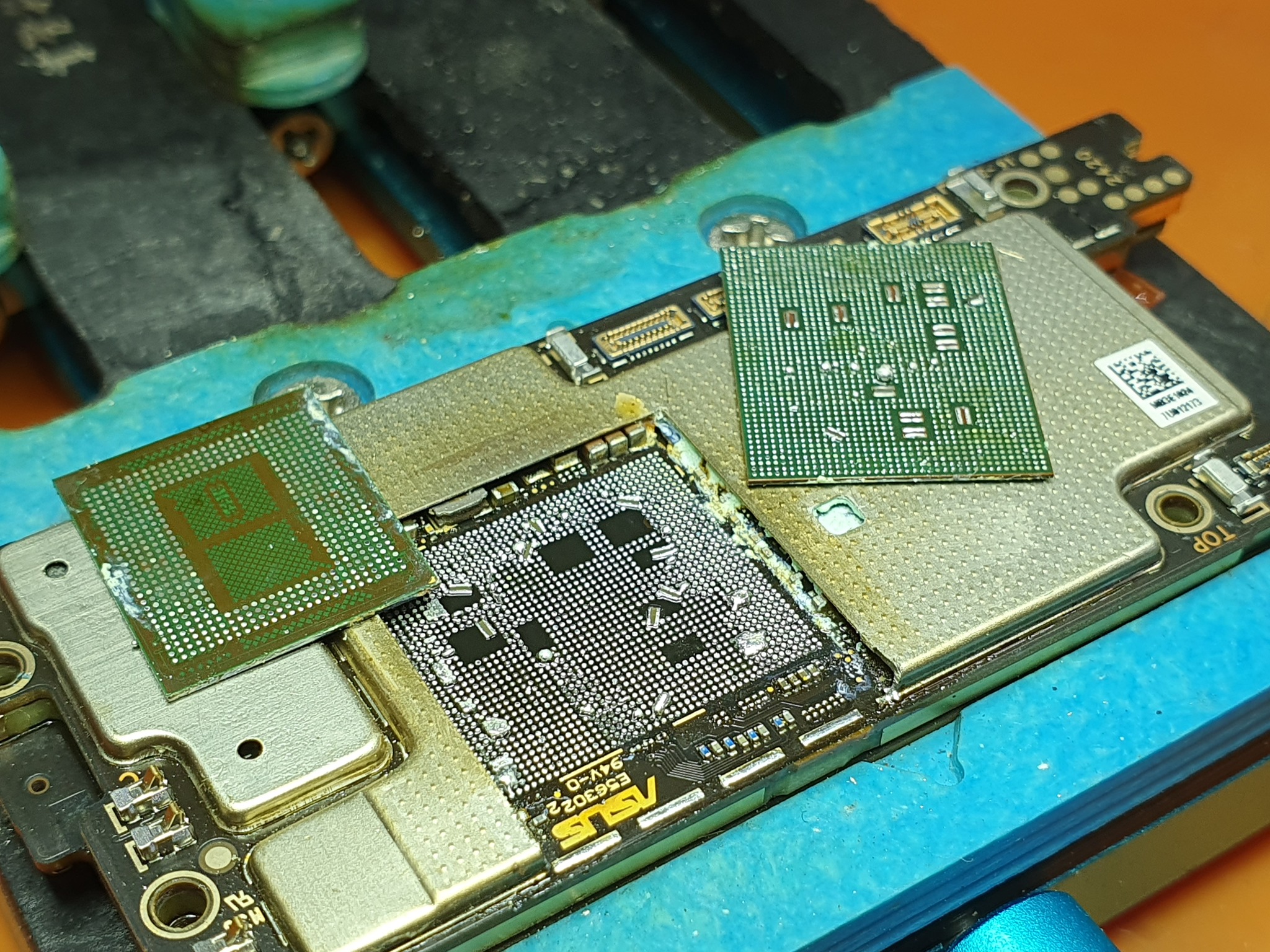

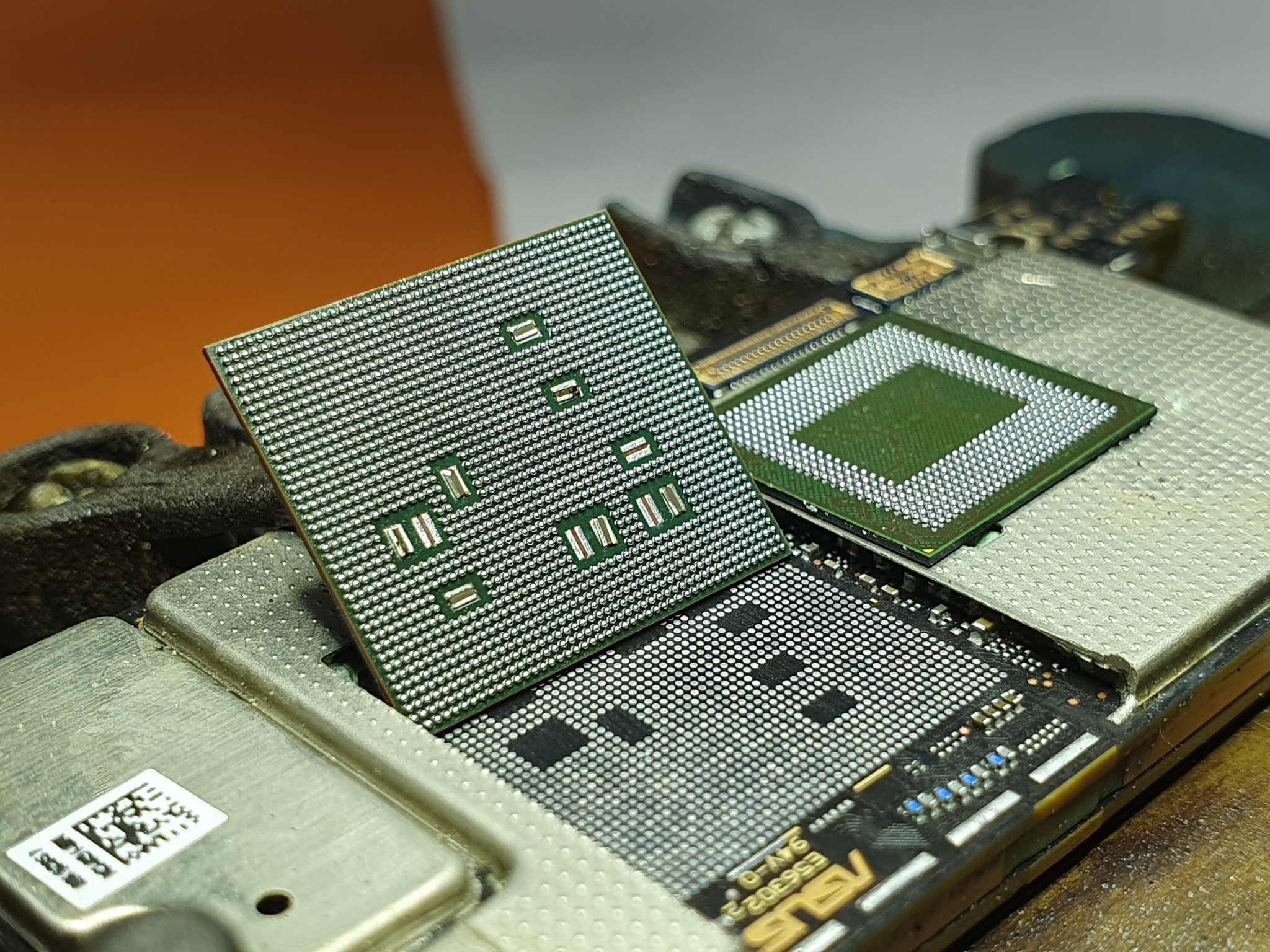

Вот подготовленные радости для запайки обратно

Как ранее и говорил, фот мой флюк

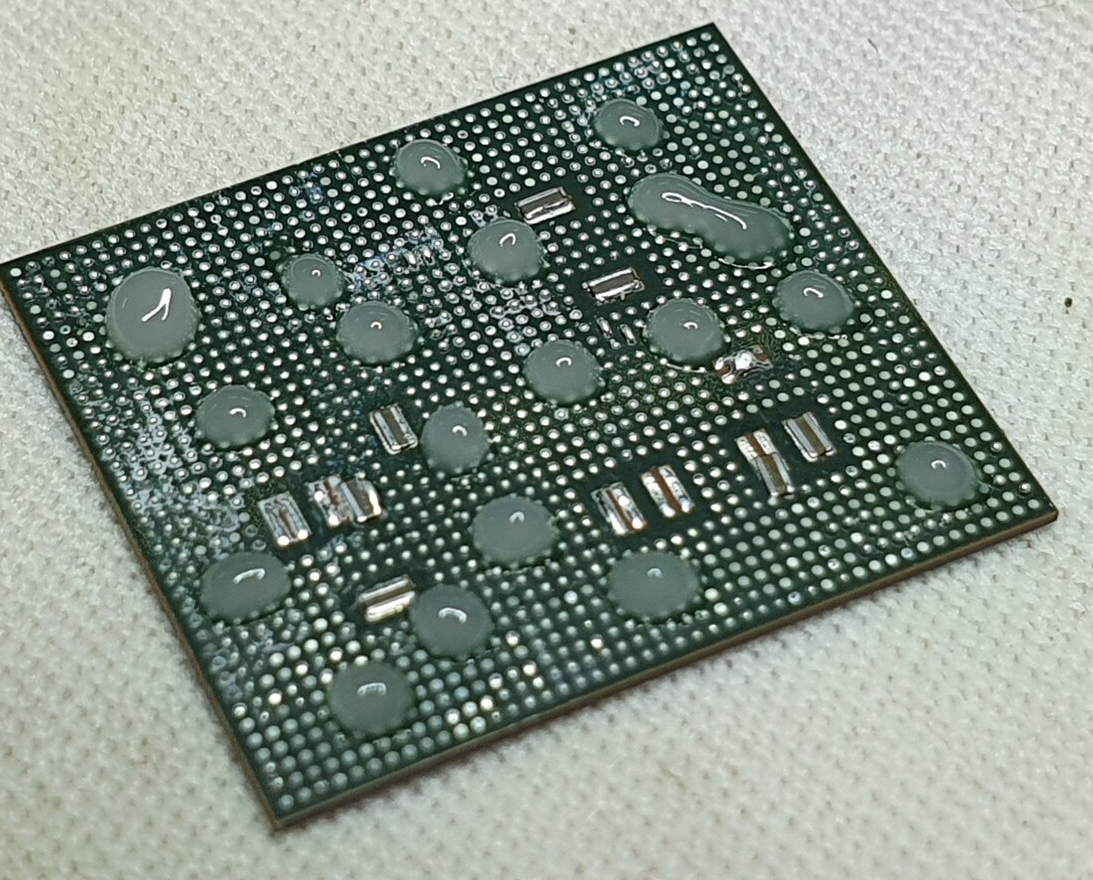

Верхную часть процессора тоже нужно залудить, так как после скотча могут остаться следы клея и оперативка не присядет нормально. Если один шарик не допаяется, то телефыон не запустится и ищи что не село, опера или проц) лишняя минута, но колоссальная экономия времени.

Гатов)

Внутри двухэтажной платы тоже напичкано термухи и она под нагревом чутка вылезла, но это не страшно

Внутри её достаточно))

Кстати, верхняя карточка тоже одна из типовых ремонтов, если реболл процессора не помогает, но это на потом, а сейчас тесты неделю и сборка. Трамбую новый термопесок

Ну и фсё

Тут ещё стоит отметить, что многие начинают сбрасывать телефоны до завода или вообще прошивать начисто, убивая данные клиентам. Знаете, прошивка виновата в 0.1% случаев. И то, при прошивке контакт процессора временно восстанавливается и он работает, максимум часа 2 и снова ребуты и невключайки. Повис на заставке после обновления - вероятнее всего прошивка. Обновлений не было? Железо. Точка.

В общем, в клетку заклеиваться))
