«Сезам». Мини-АТС советской эпохи⁠⁠

Приветствую всех!

Когда-то давно я уже рассказывал про такой артефакт из конца восьмидесятых как домофон «Сезам» с тремя ручками. Несмотря на то, что сегодняшний девайс никак не связан с домофонами, он имеет к тому устройству самое прямое отношение.

Итак, сегодня мы рассмотрим и заставим работать неизвестную советскую мини-АТС. Узнаем, при чём тут вообще домофоны, выясним, кто производил эти устройства и посмотрим на всё это в действии. Как водится, будем много интересного.

❯ Суть такова

Если вы ещё не читали пост про «Сезам» и всё, что с ним связано, то рекомендую сделать это сейчас: так будет намного интереснее.

Так вот. Почти год назад я уже как-то рассказывал, что помимо той самой панели с тремя ручками были и другие, куда более редкие. Если с одноабонентской всё понятно, то вот остальные модификации вызывали немалый интерес. Электроника всех таких сезамов состояла из двух ящиков: аналогового, с начинкой как у того, что мы разобрали и запустили, и цифрового, с блоком коммутации. Всё это время я не оставлял попыток где-то найти такой ящик (а в идеале и комплект цифрового сезама) и запустить его.

И вот однажды на вторичке внезапно попалась некая «мини-АТС Сезам» в до боли знакомом ящике с платой с кучей реле внутри. Подумав, что это и есть какая-то разновидность коммутатора от сезама, я заказал этот лот.

По прибытии оказалось, что продавец всё-таки был прав, а ящик этот — действительно АТС, а не блок от домофона. Тем не менее, штука эта меня очень заинтересовала, так что я решил, что про неё всё-таки стоит рассказать.

❯ Немного про мини-АТС в СССР

Вообще, девайсов, которые мы сейчас называем мини-АТС (сравнительно небольших размеров и на не очень большое количество номеров, обычно на МК или хотя бы на микросхемах логики), в те годы было немного, а ведомственные телефонные станции обычно выглядели примерно так:

АТС на небольшое количество номеров, занимавших места поменьше, чем огромный шкаф, выпускалось очень мало.

Но всё же несколько моделей существовало. Например, вот такой девайс «Орион-1»:

Также существовали и разные схемы самодельных таких устройств, чтобы, например, установить телефоны в квартире или на даче.

❯ Обзор оборудования

Ну а пока что взглянем на наш ящик.

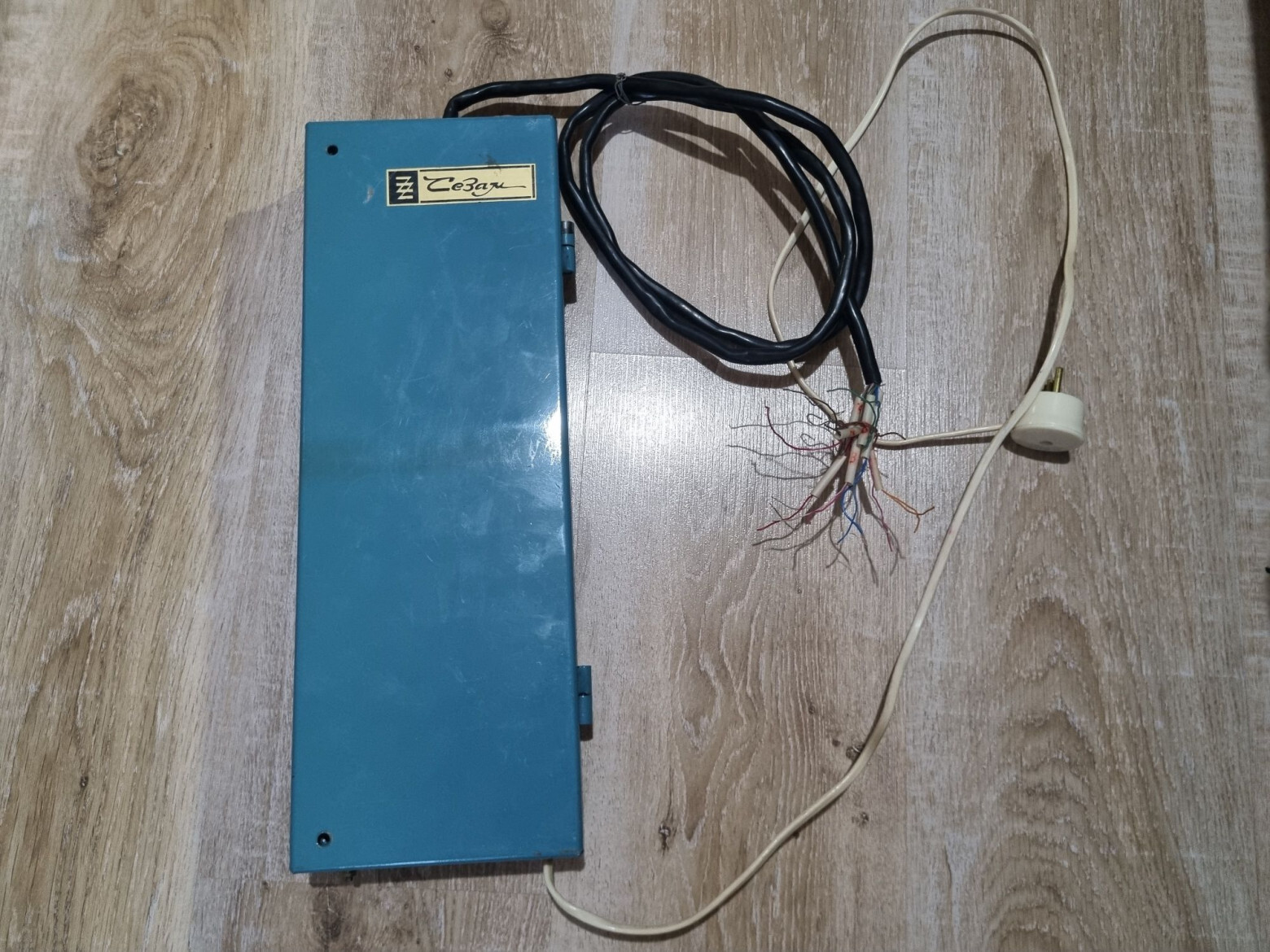

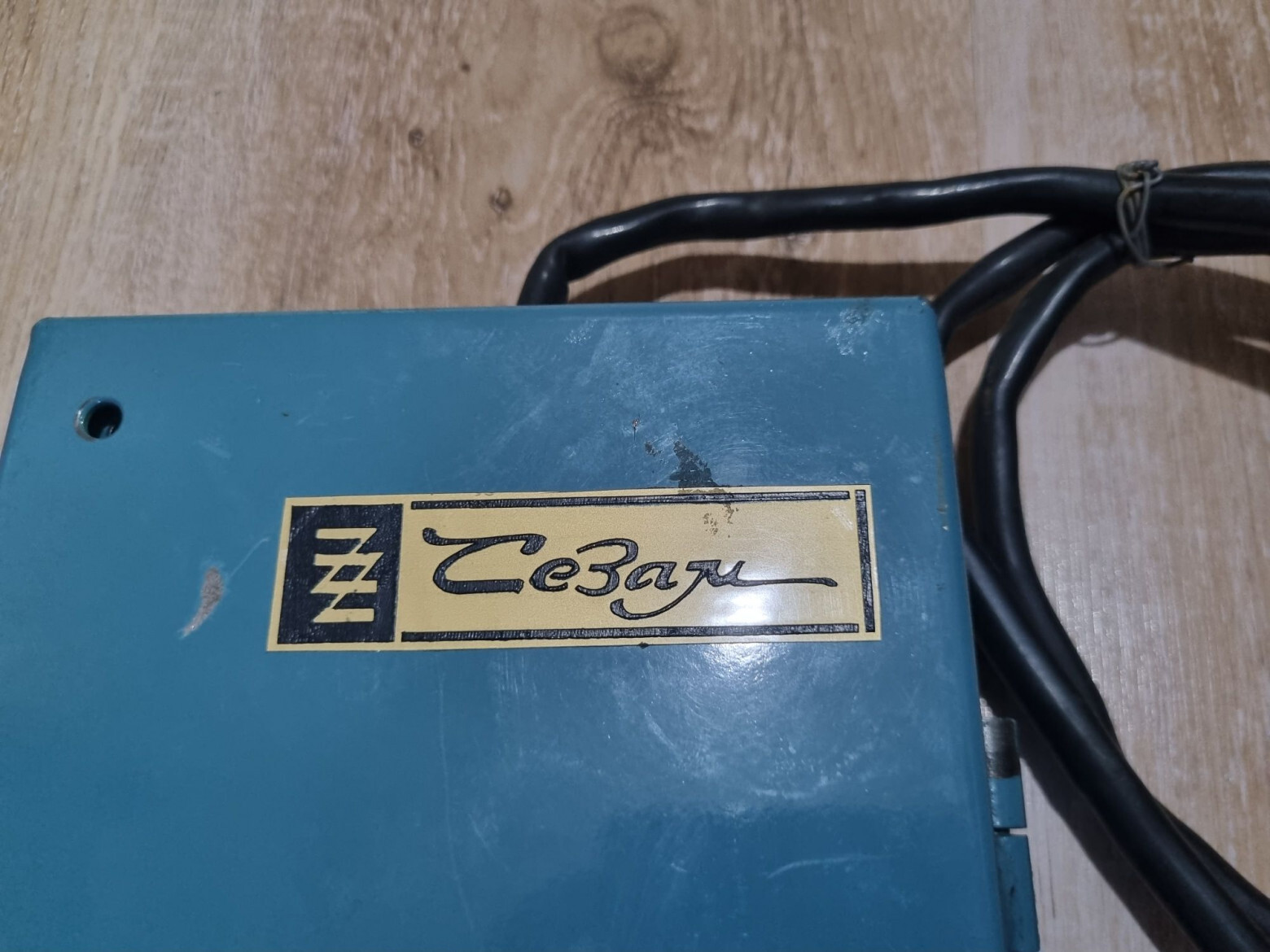

А вот и он. Ну прямо точь-в-точь ящик от домофона.

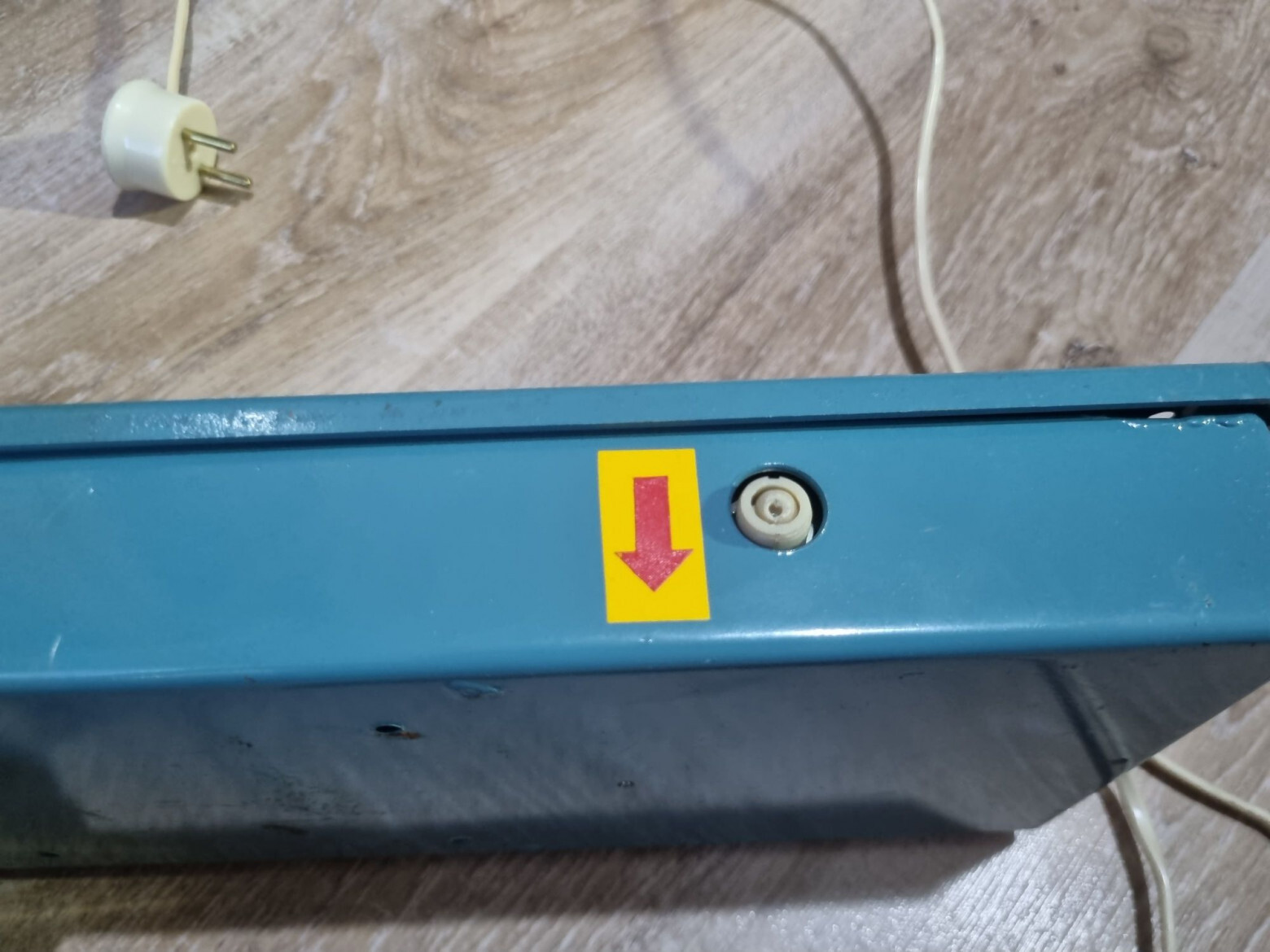

Сбоку сломанный тумблер питания.

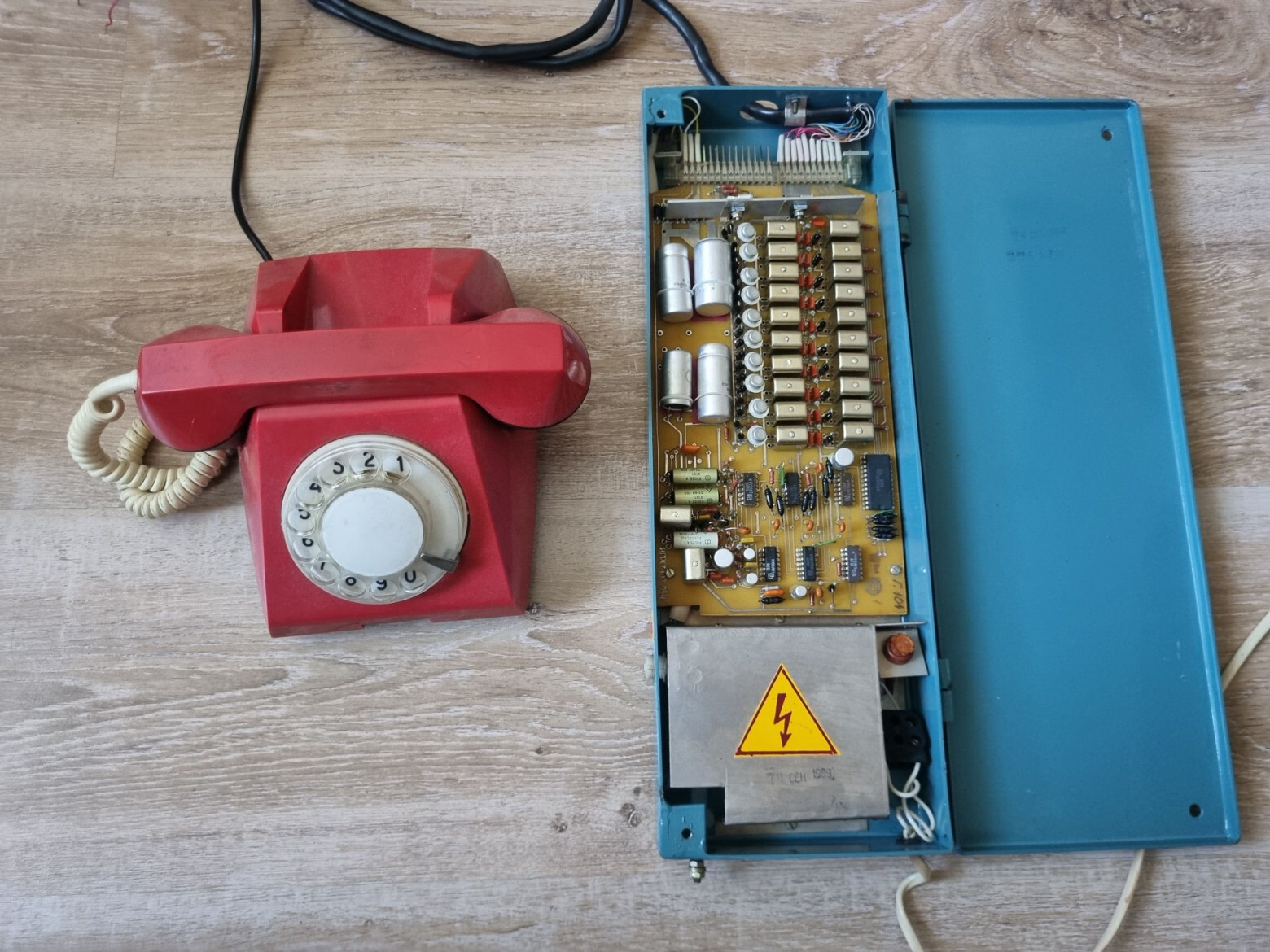

Откинем крышку.

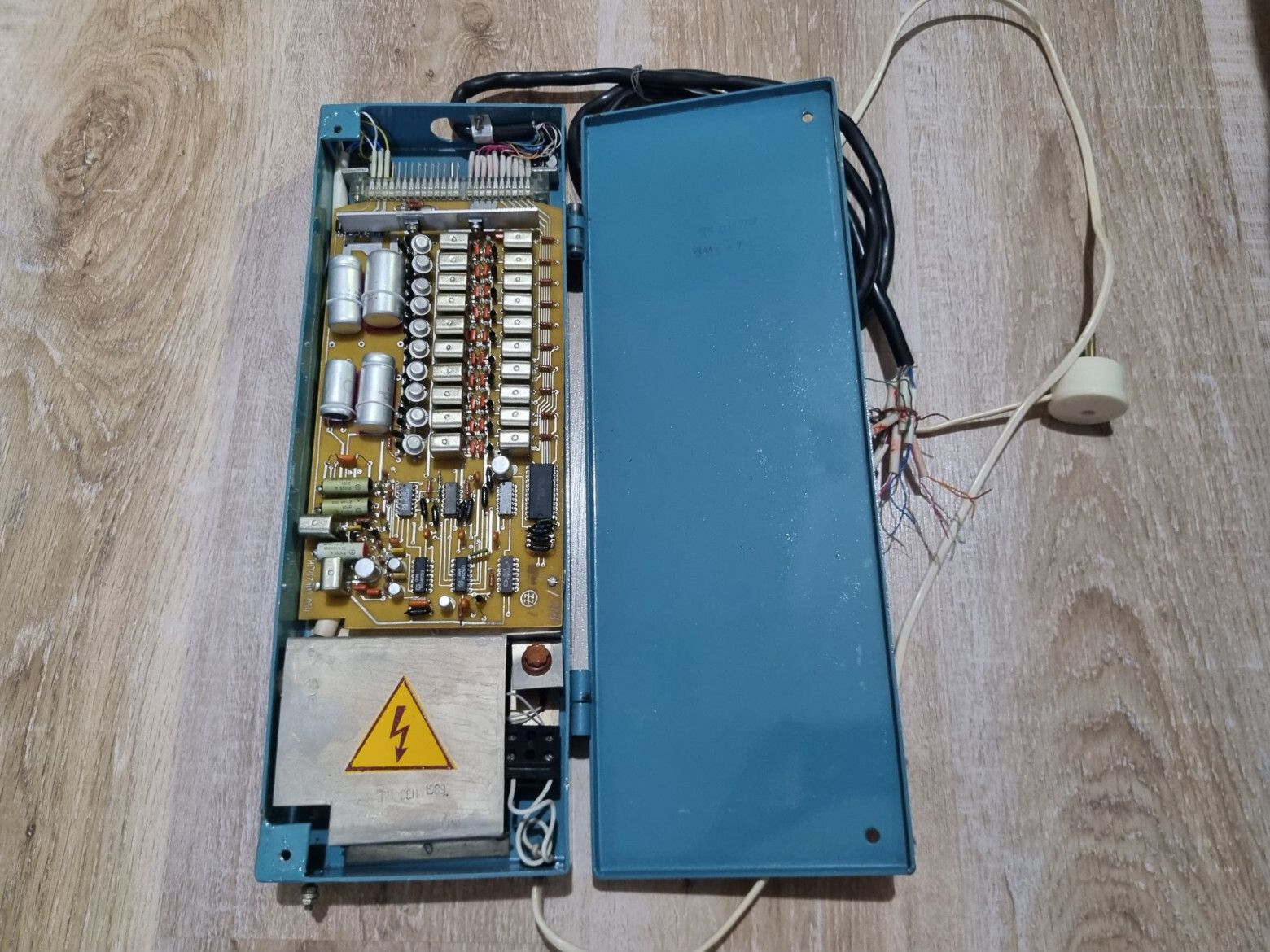

Внутри аппарат очень похож на тот самый ящик от сезама. В точности такое же исполнение с платой в разъёме РППГ-2-48, очень похожий корпус блока питания. Есть, конечно, пара отличий в расположении креплений, но они несущественны. Учитывая, что никакой другой аппаратуры в подобном корпусе я не видел, думаю, связь между этой штукой и ящиком от домофона самая что ни на есть прямая.

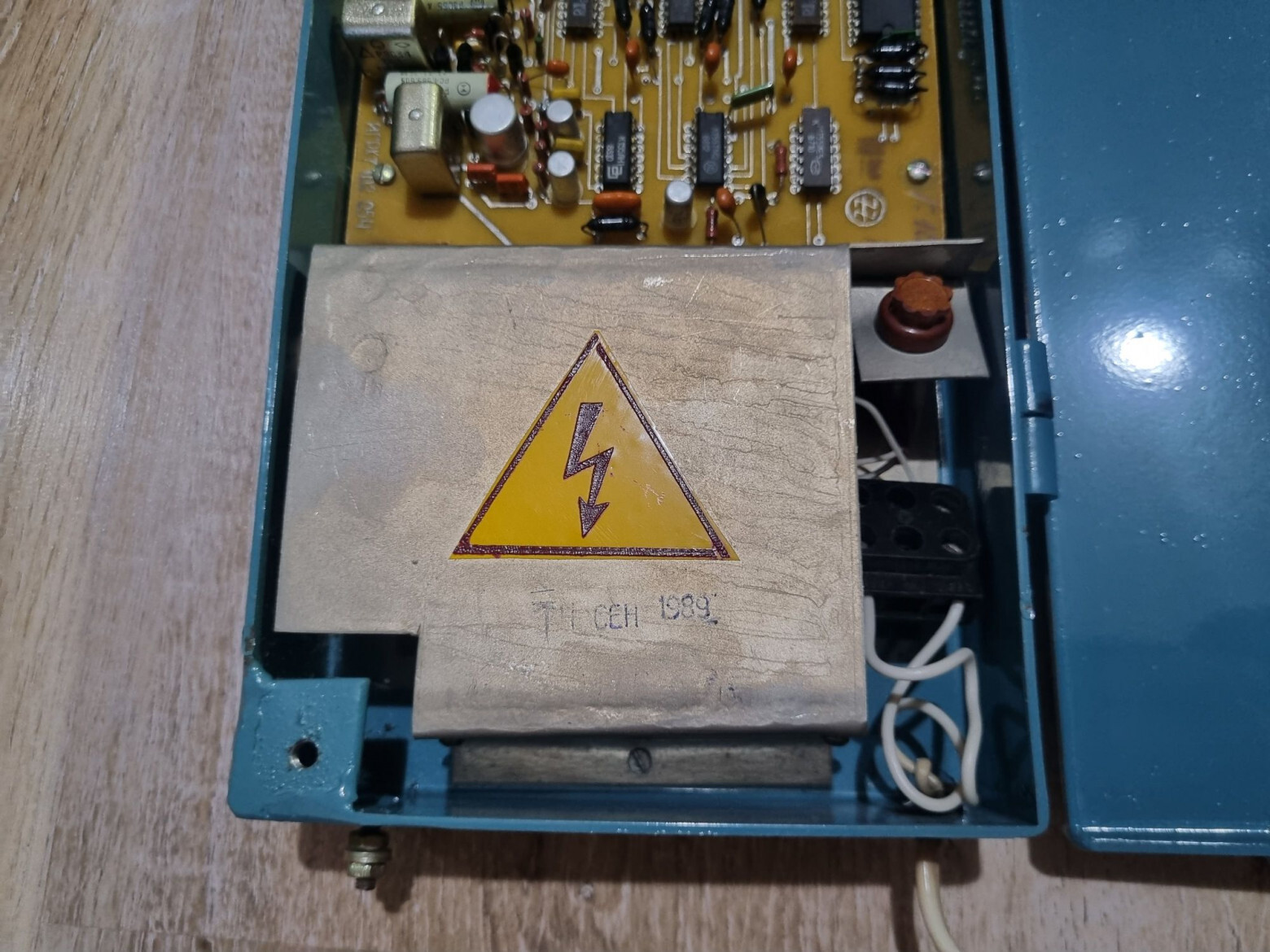

Блок питания.

Предупреждающий знак нанесён краской. Чуть ниже дата изготовления — 14 сентября 1989.

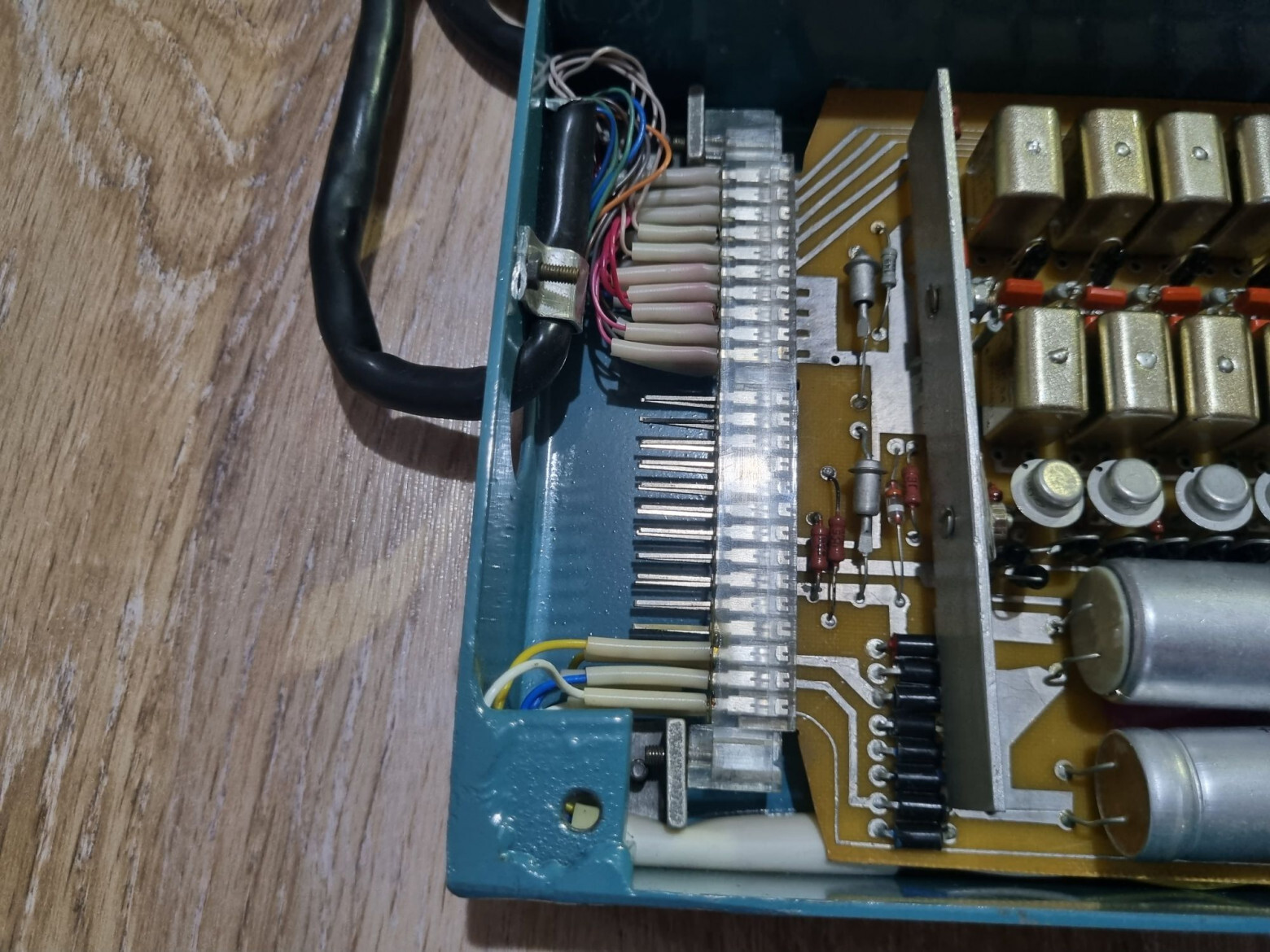

Тот самый разъём РППГ.

Сверху подходят двадцать пар проводов, идущих к абонентам. Снизу провода от БП. Какого-то выхода на городские линии в данной АТС не предусмотрено.

Помимо шнура питания из устройства торчит отрезок кабеля ТПП (к слову говоря, сезамы подключались тоже им).

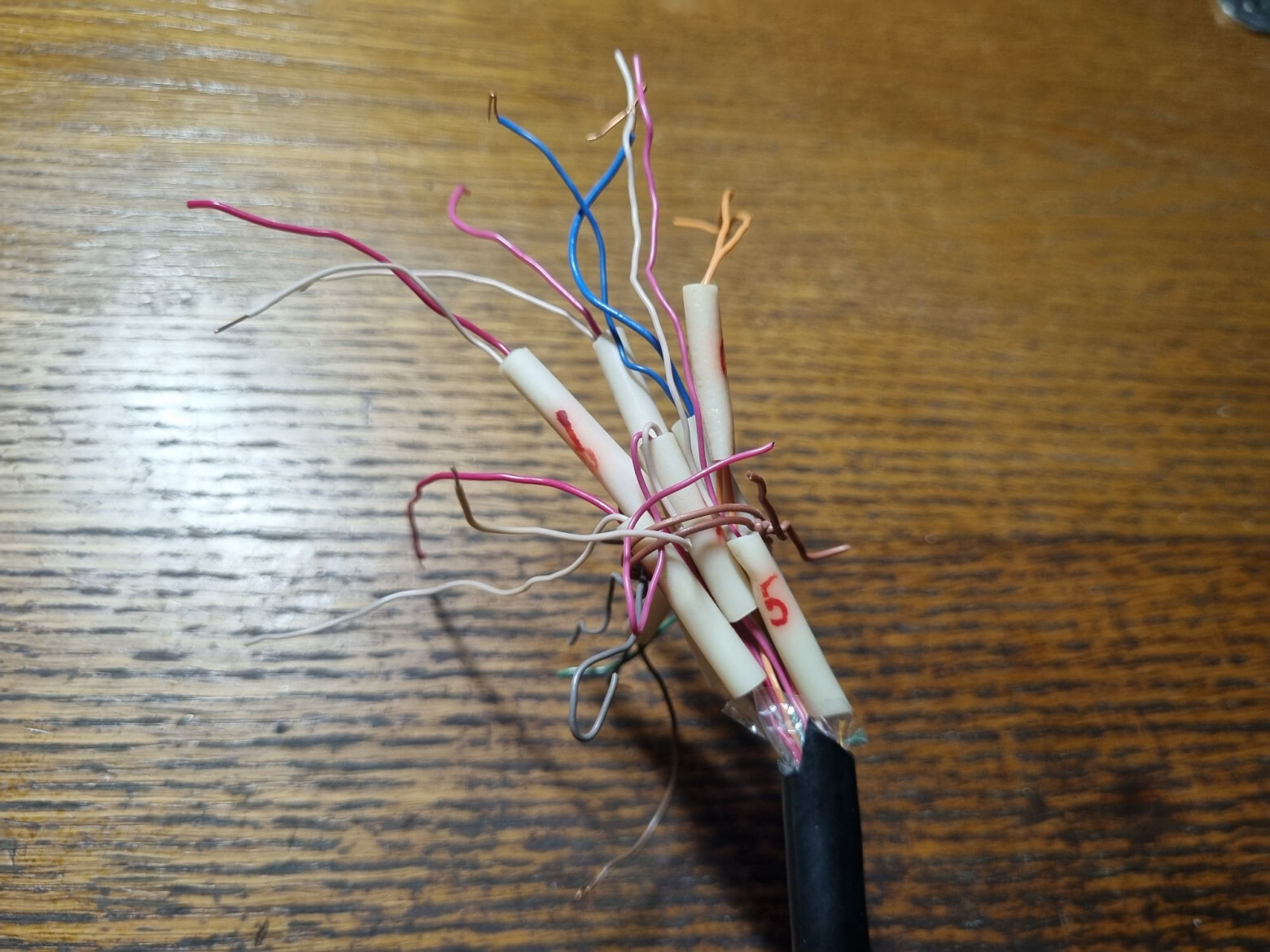

На каждой паре насажен кембрик с номером абонента.

Заводская табличка тоже сделана краской. Товарищи, занимающиеся советской техникой, без понятия, что за логотип.

❯ Плата

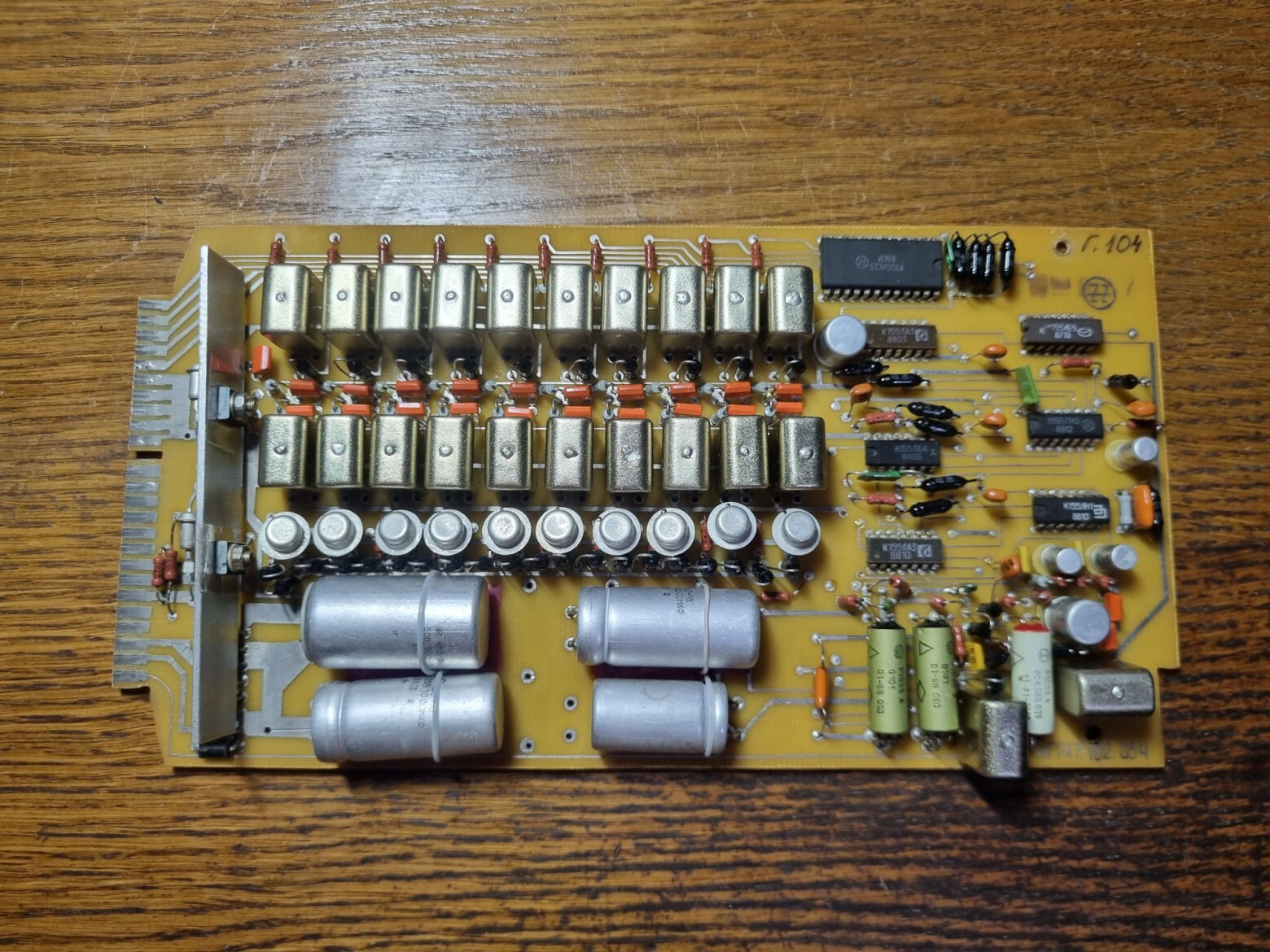

Рассмотрим поподробнее начинку прибора.

В компоновке платы угадывается всё тот же разработчик, что и у позднего сезама. На плате имеется логотип как на крышке ящика и децимальный номер — ИГРК7.102.054.

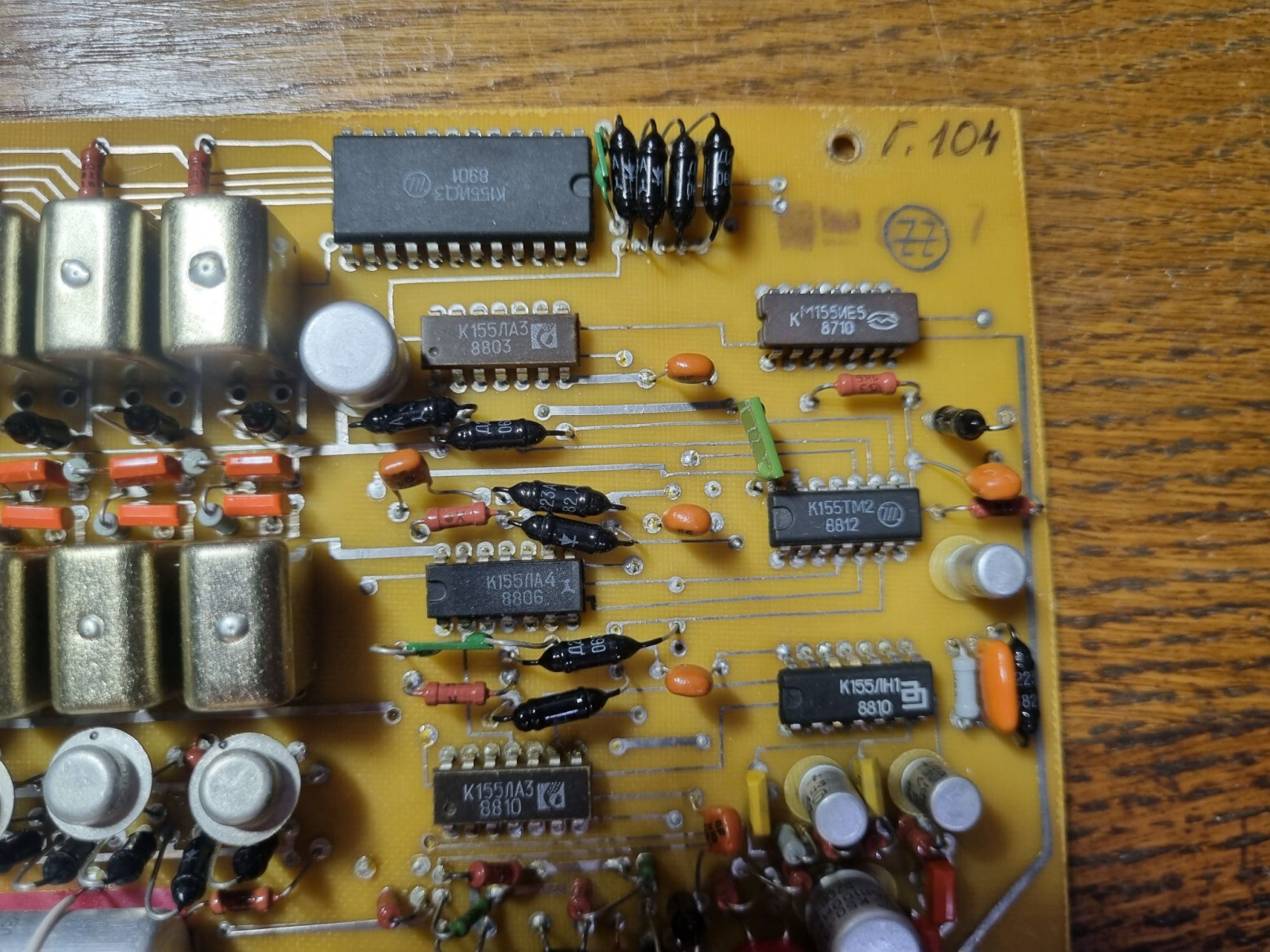

Собрано всё на семи микросхемах.

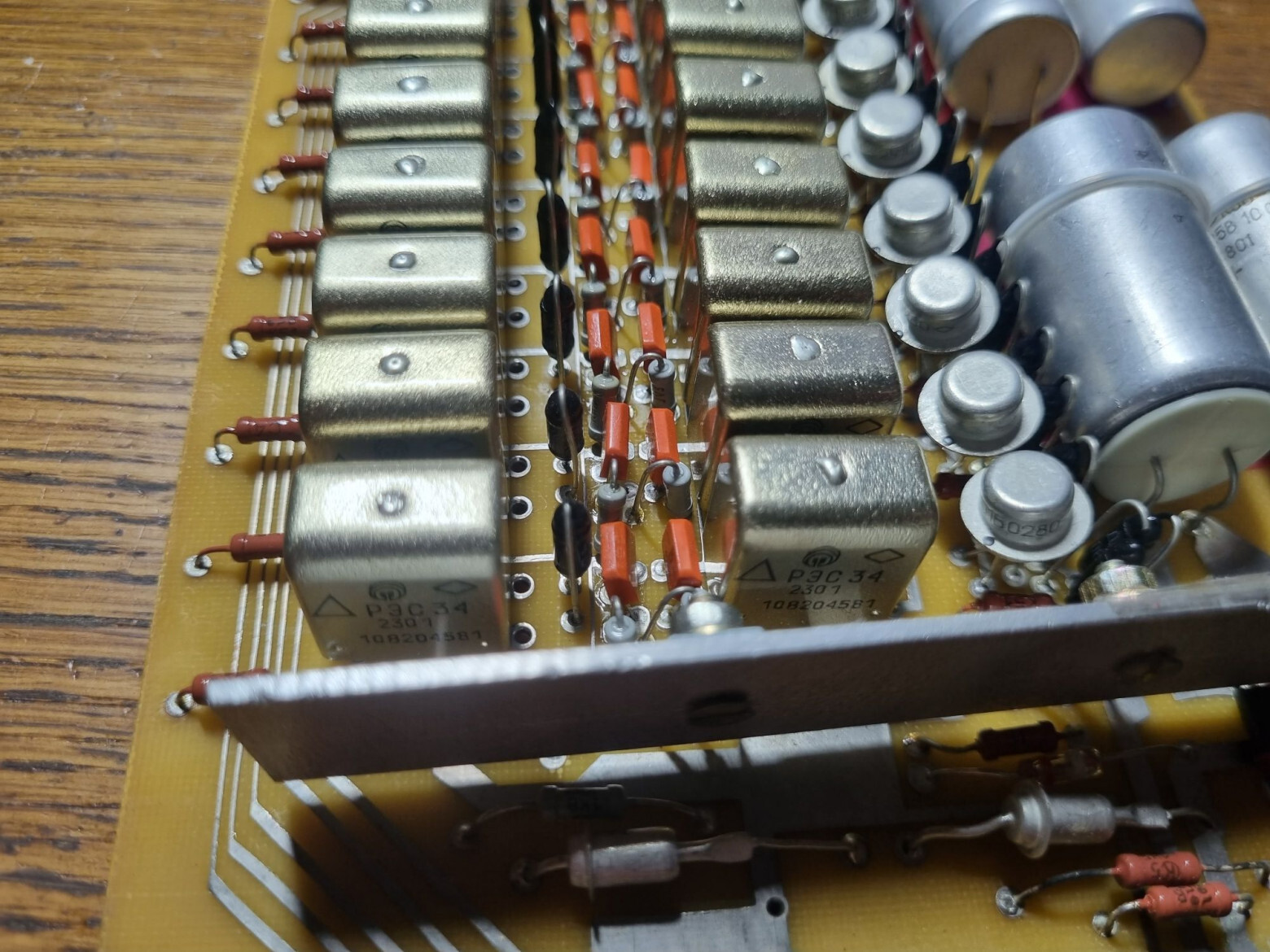

Реле РЭС34, паспорт РС4.524.370-2301. Два десятка таких коммутируют абонентские линии.

Ещё несколько реле отвечают за импульсный набор и подачу сигнала вызова и зуммера.

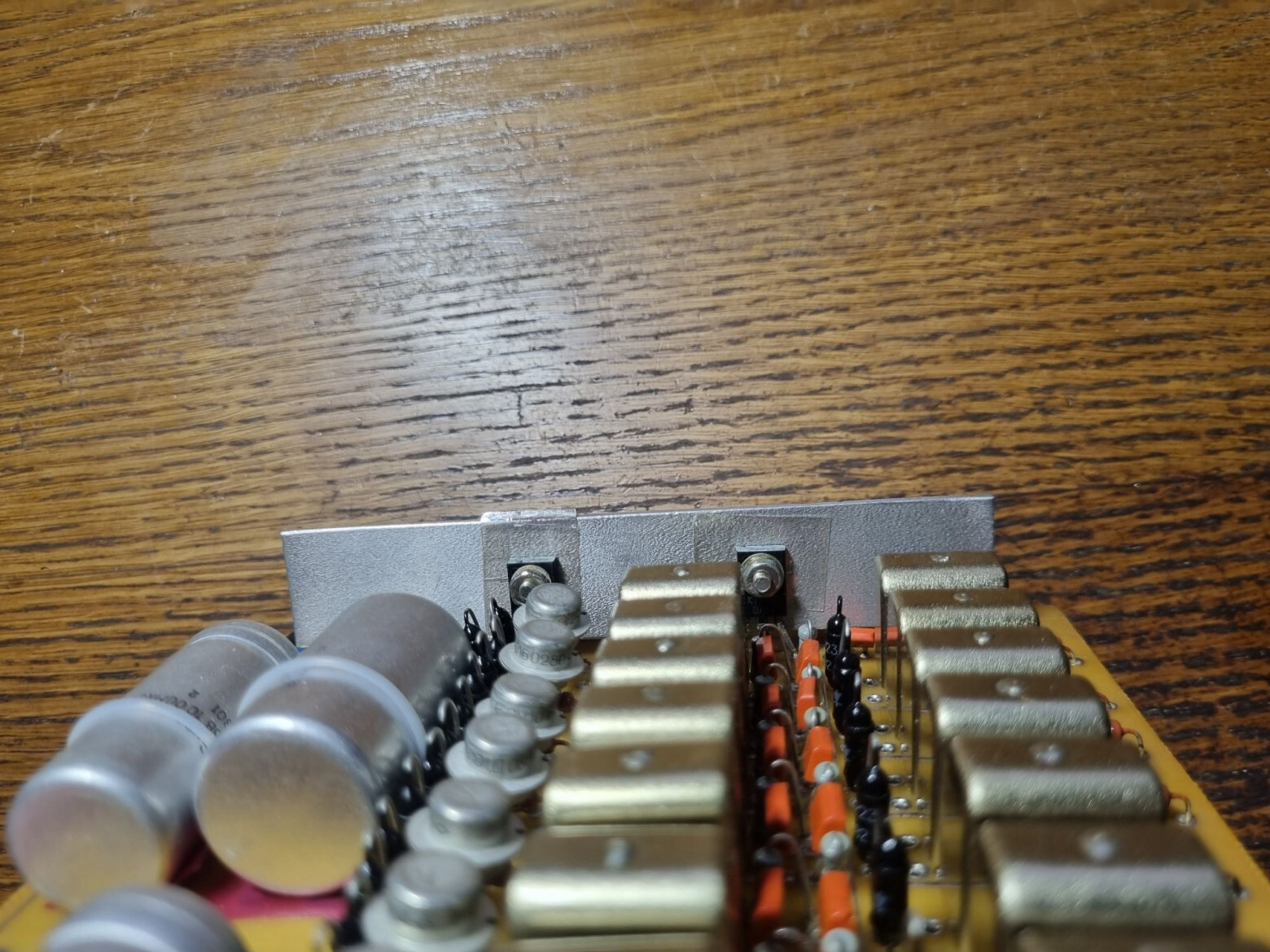

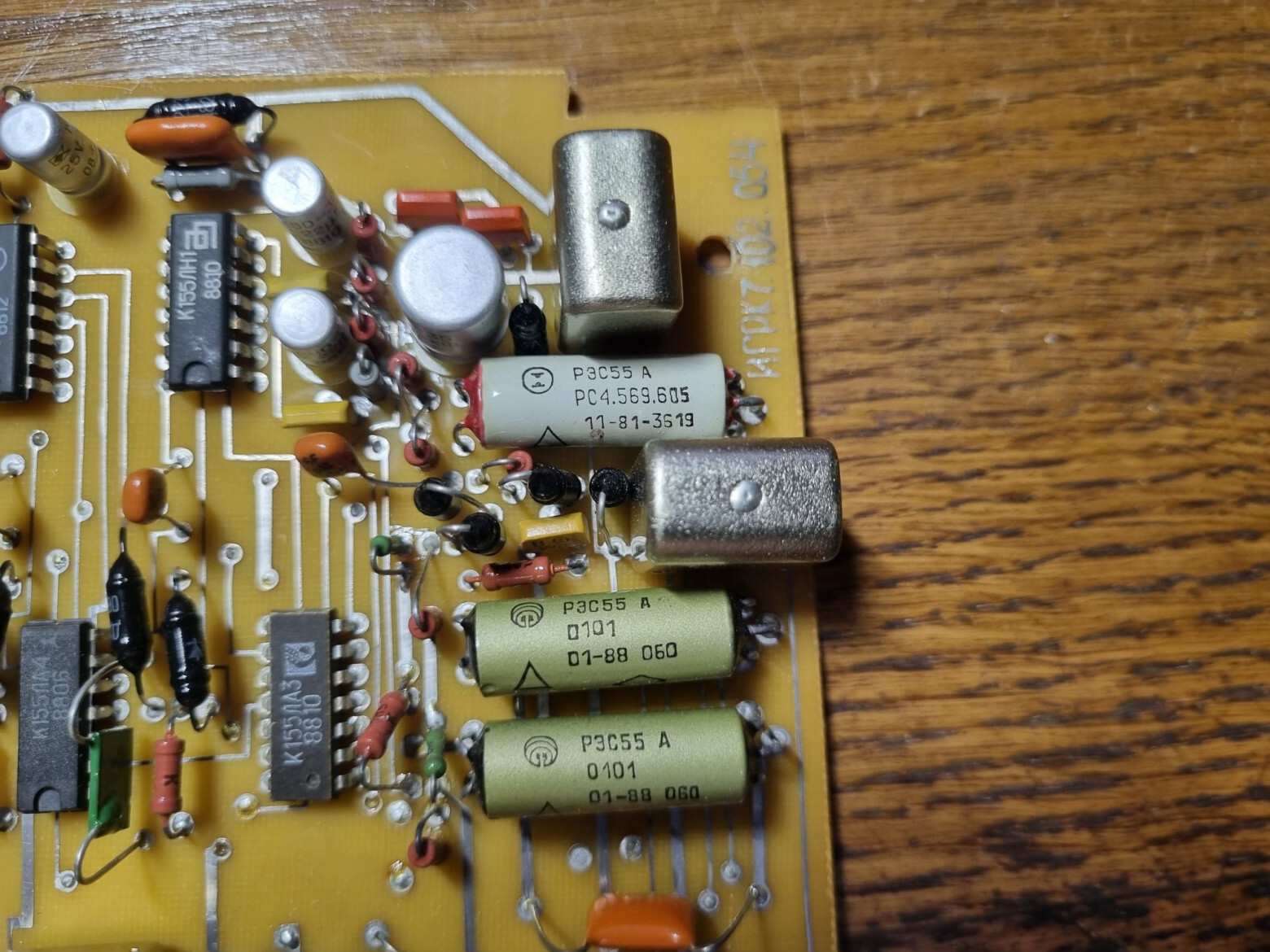

На радиаторе два мощных транзистора.

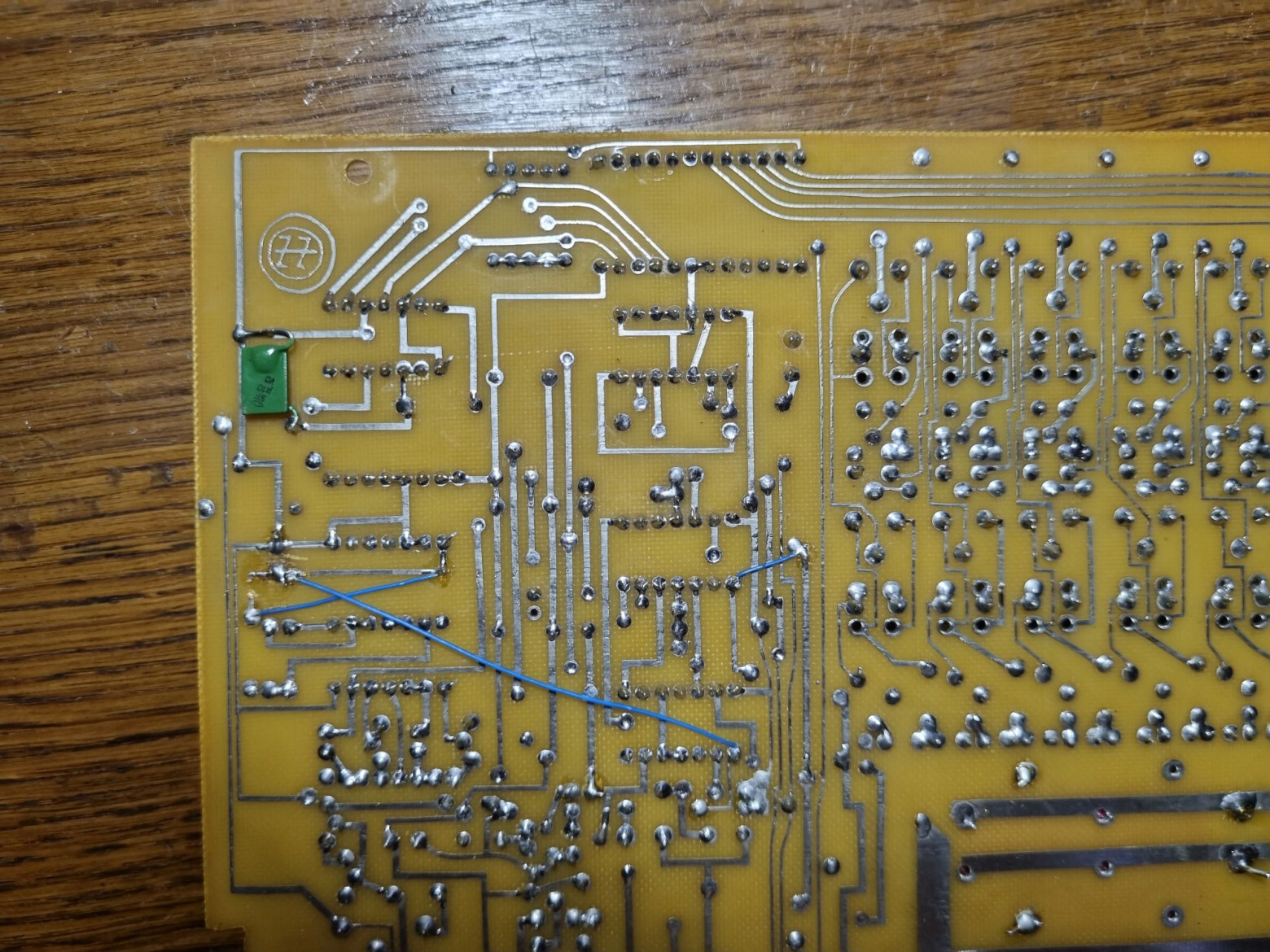

Сзади пара перемычек и конденсатор КМ. Также виден тот самый логотип.

❯ Первый запуск

В отличие от ящика от домофона, АТС построена на микросхемах 155 серии. При всех их недостатках они были куда более надёжные, чем их КМОП-собратья 176 и 561. Поэтому можно было надеяться, что аппарат жив, максимум требует замены конденсаторов.

Подключаем парочку телефонов, подаём питание.

Попробуем позвонить. Снимаем трубку, слышим в ней гудок. Набираем номер пары, к которой подключен второй телефон. Щёлканье реле, КПВ в трубке, и второй телефон звонит. Отлично, всё работает! Даже не пришлось что-то перепаивать.

Ничего не показалось знакомым?

Именно такой же тон звучит при вызове на позднем домофоне «Сезам». Как нетрудно догадаться, схема генератора писка здесь абсолютно идентична.

❯ Так кто же был производителем сезама?

Как мы помним, некогда я выяснил, что производителем этих домофонов был, вероятно, питерский завод «Магнетон».

Именно его логотип обнаружился на задней стенке переговорного устройства.

Но АТС, к моему удивлению, имела совсем другой логотип. Его происхождение обнаружилось совершенно неожиданно: в чатике про электросвязь мне скинули ссылку на сайт, где упоминались и домофоны, и АТС:

Всё сходится: домофон «Сезам» и мини-АТС «Сезам» и вправду были произведены одной и той же фирмой. Сам же Кооператив Сезам базировался на том самом заводе «Магнетон». Так что теперь можно сказать, что загадка производителя этих устройств решена окончательно.

❯ Что же в итоге?

Итак, ящик от индикаторного сезама я так и не достал. Несмотря на это, я стал обладателем ещё одного очень редкого экспоната.

АТС мне понравилась не только причастностью к раритетной домофонии и необычным исполнением, но и максимально простой конструкцией: на плате всего семь корпусов логики 155 серии. Ни в одной из встреченных схем самодельных АТС настолько минималистичной схемотехники я не встречал.

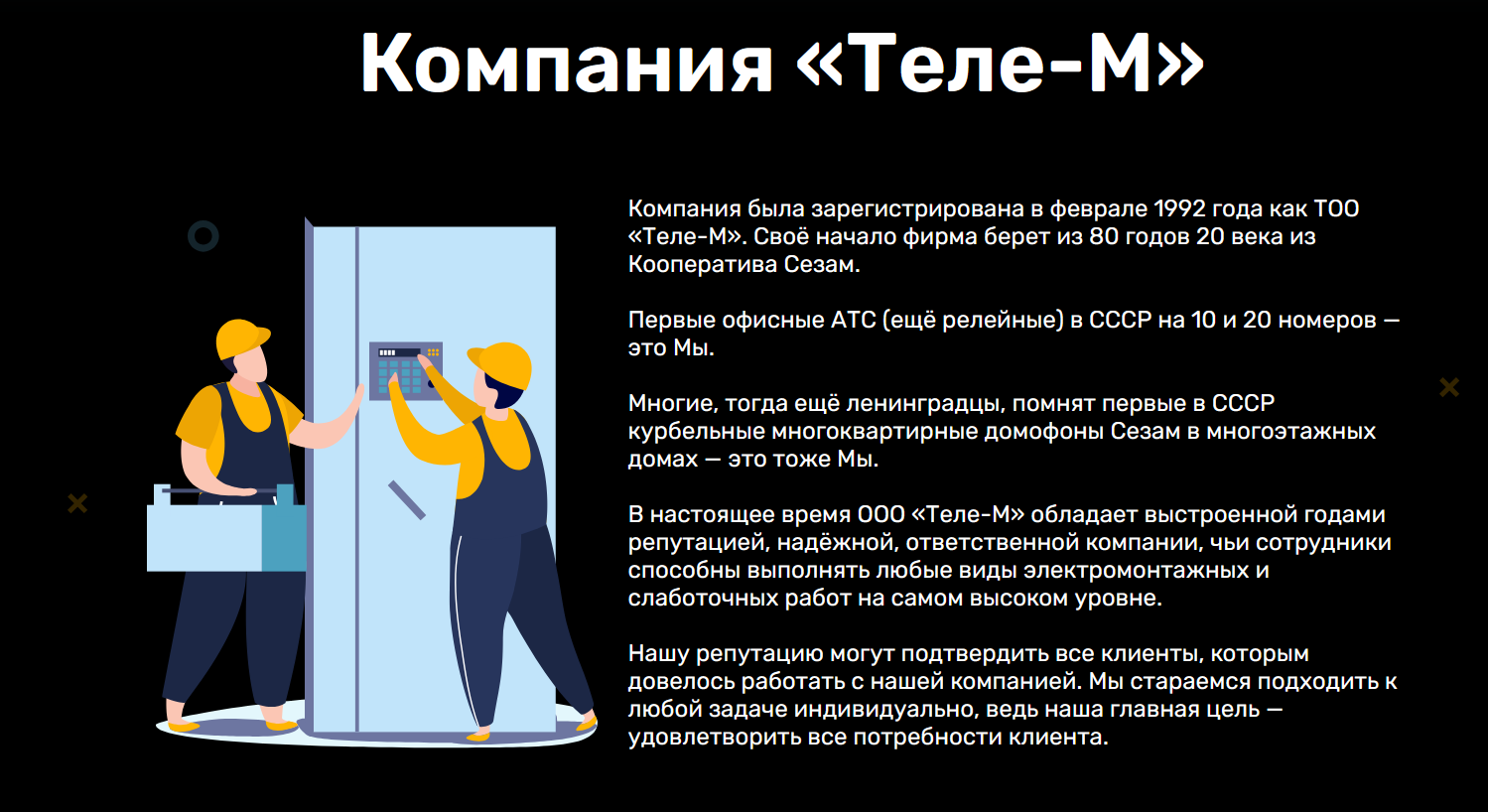

Сама же компания «Теле-М» до сих пор жива и работает, о чём говорит рабочий сайт и всё ещё активное ООО. Ради интереса я написал им на указанную на сайте почту, где поинтересовался насчёт наличия какой-то информации о домофонах «Сезам» разных моделей и годов, однако, увы, никто мне так и не ответил.

Такие дела.

Автор текста: MaFrance351
