Ремонт монитора BENQ FP202W своими руками
Есть у меня монитор BENQ FP202W 2006 года выпуска, машинка старая, но для офисных задач и CADа вполне достаточная.
Вот такой красавец ))
Служил мне верой и правдой много лет, мелкими перебежками, т.е. подсветка и матрица практически в идеале, ну насколько это возможно в таком почтенном возрасте. И вот в процессе работы он выключился и стал немного невкусно пахнуть.
Поскольку стоимость этого красавца в рабочем состоянии начинается от 900 рублей, было принято волевое решение ремонтировать своими силами. Спойлер: сил оказалось недостаточно!

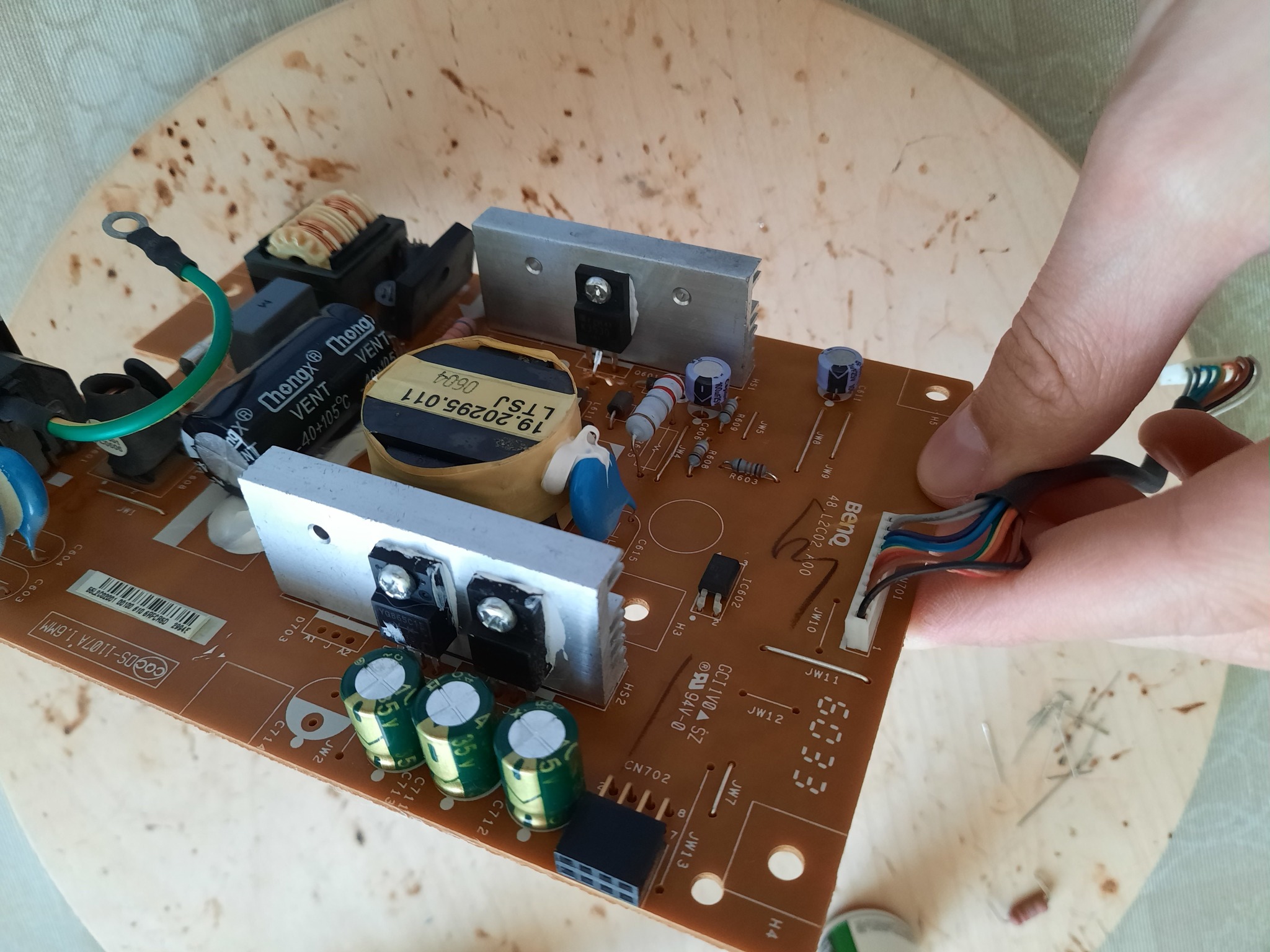

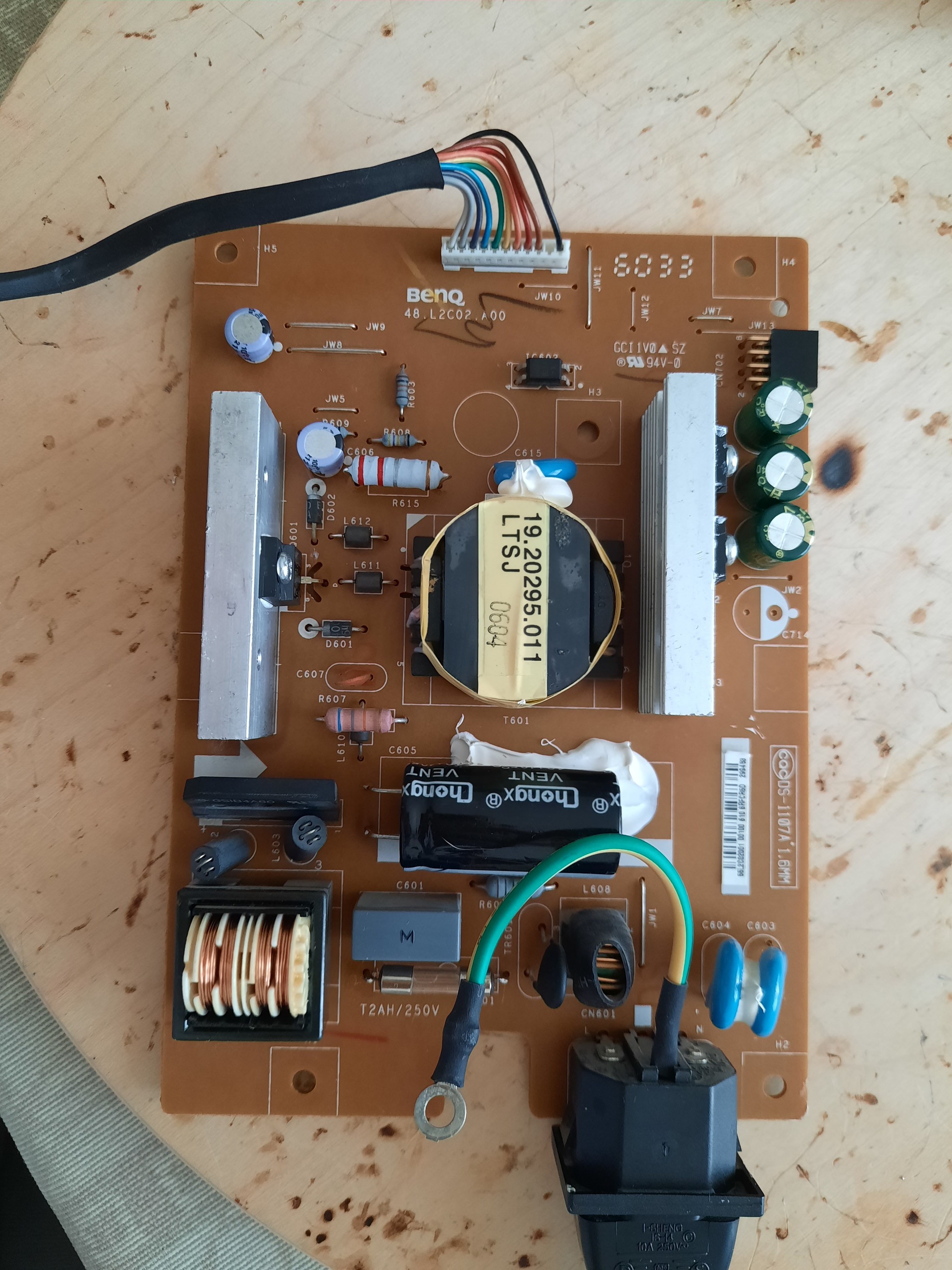

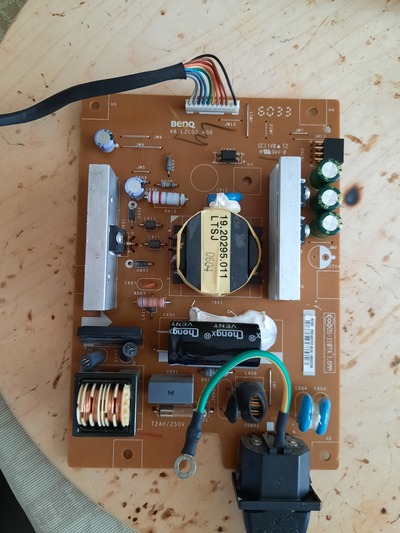

Вскрытие показало, что на плате блока питания сгорел предохранитель F601, потек конденсатор С605 на 150мФ/450В и пробит транзистор Q601 2SK3530.
Все детали были заменены на новые и блок питания начал выдавать положенные 19В. Нашел в интернете схему этого блока (48.L2C02.A00), а точнее даже несколько схем и вот тут начались странности на всех вариантах схем должна быть еще линия на 7.5В. Которая должна выдавать эти самые 7.5В на материнскую плату.
А у меня на плате эта линия не разведена. Т.е. получается, что в моем случае блок питания должен вы давать только 19В, что он и делает после ремонта. Ну, как говорится, на нет и суда нет. Как-то же оно до этого работало только на 19В.
Вот такая странность, 19В - есть, в 7.5В - нет.
Ставим плату на место, подключаем все разъемы, включаем и … ничего не произошло. Индикатор питания, который обычно в режиме ожидания светится желтым, не горит. При попытке включить монитор кнопкой питания индикатор один раз мерцает зеленым и ничего не происходит…
Да да... вот именно ШТОШ... На этом мои возможности и познания в ремонтах мониторов закончились.
Вопрос к лиге ремонтеров: это уже всё и нас спасет только донор или я по неопытности что-то пропустил?
UPD:
Прошло 10 дней и монитор снова работает! Спасибо всем кто откликнулся. Особое спасибо @pcbm за дельные советы, особенно за этот.

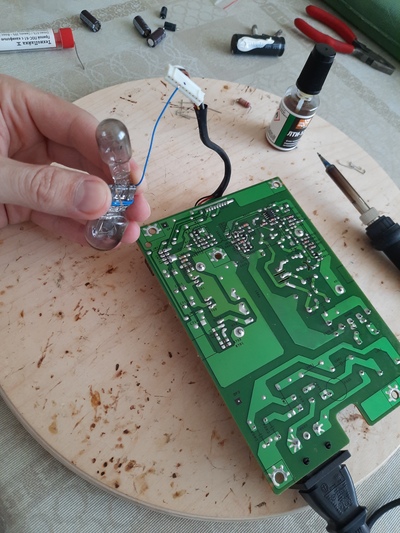

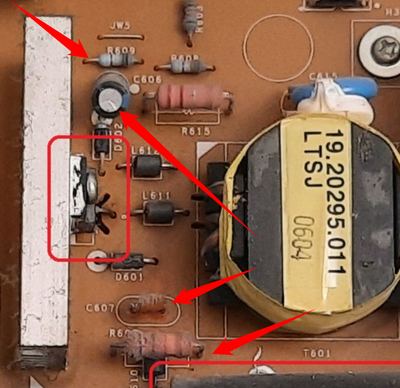

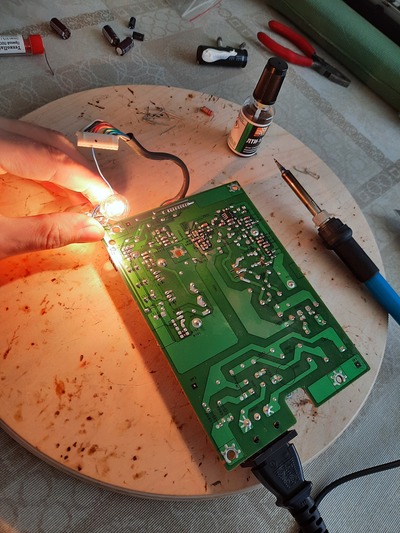

Подведем итог: в первую очередь были заменены конденсатор 150мФ 450В (C605), предохранитель (F601) и полевик 2SK3530 (Q601). После этого БП вышел из КЗ и начал выдавать положенные 19В, даже с небольшой нагрузкой. При этом монитор не включался, и просто включить подсветку также не получилось. Нормально проверить резистор R615 (0,22 Ом) не получилось ввиду несовершенства имеющейся в наличии измерительной аппаратуры. Ну не вывез мой старенький 838 такие сложные замеры. Сделал стенд для проверки БП под нагрузкой из двух автомобильных ламп накаливания, и вот с ним-то БП и начал отключаться. Почитав в этих ваших интернетах про наработки по ремонту LCD мониторов с учетом совета уважаемого @pcbm решил просто заменить R615 на новый. После замены БП нормально завелся, начал держать нагрузку, и после установки на место нормально запустил монитор. Далее в профилактических целях были заменены конденсаторы С711, С712 и С713 (470мФ 35В), а также С606 и С611 (100мФ 25В). На том ремонт был окончательно завершен, монитор собран и проверен в работе. Спасибо всем кто откликнулся. В комментарии добавлю немного фотографий.
