Решил и я попытать счастья. Не могу найти инфу на микросхему в soic-8. Может кто подскажет? Стоит на входе канала ввода-вывода данных перед процессором
заранее спасибо
дополнение: 2 вывода с микры и (gnd, vdd 24v) подключены к более 3х частотникам в параллель для общения (запуск, считывание).
RS485 без гальванической развязки - в большинстве случаев это непрофессионально. Это отечественная поделка?
у вас сообщения как то получается, что в одну кучу и вы не видите, что отвечают уже не вам лично:)
По разводке похоже на драйвер RS485, а они все практически одинаковы.

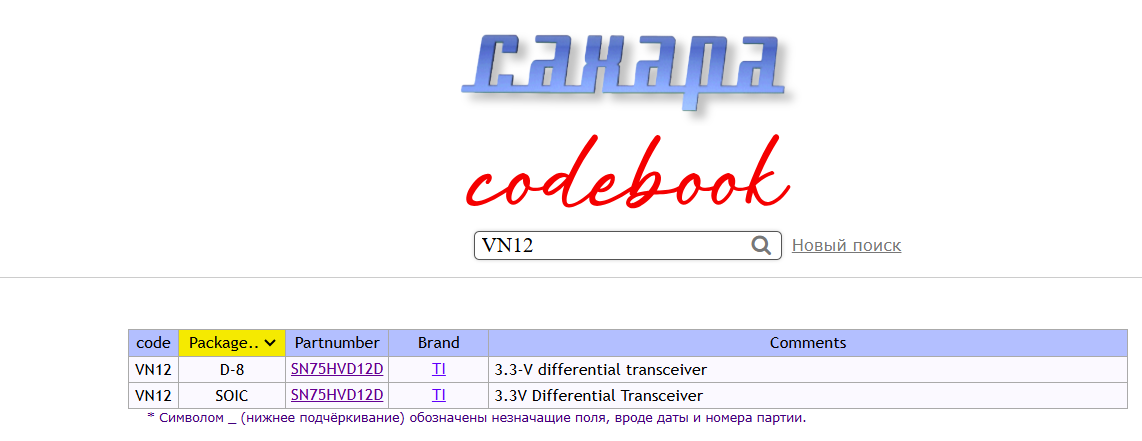

Да, точно, это SN75HVD12D
https://www.chipdip.ru/product0/8002948910
Судя по маркировке на корпусе, микросхема в SOIC-8 корпусе — VN12. Дополнительная маркировка "77M AY9E" скорее всего относится к дате производства и партии.
VN12 - это High-Side Driver (высокосторонний драйвер). Он используется для управления нагрузкой, подключенной к плюсу питания, когда требуется переключать ее с помощью сигнала низкого уровня. Это распространенный компонент в системах управления, где микроконтроллер управляет реле, соленоидами, лампами или другими нагрузками.
Возможные производители и аналоги:
• Наиболее вероятно, это STMicroelectronics VN12 или Infineon Technologies BTS4141N. Оба являются защищенными высоковольтными драйверами с аналогичными характеристиками.
Основные характеристики (для STMicroelectronics VN12):
• Supply Voltage (Напряжение питания): Up to 36V
• Output Current (Выходной ток): Up to 1.2A (ограничен)
• RDS(on) (Сопротивление открытого канала): Типично 0.3 Ohm
• Protections (Защиты):
• Overcurrent (Защита от перегрузки по току)
• Overtemperature (Защита от перегрева)
• Short-circuit (Защита от короткого замыкания)
• Logic Level Input (Вход логического уровня): 5V compatible
Типичное применение:
• Управление реле
• Управление соленоидами
• Управление лампами
• Управление другими индуктивными нагрузками
По разводке похоже на драйвер RS485, а они все практически одинаковы.
Да, точно, это SN75HVD12D
https://www.chipdip.ru/product0/8002948910
Судя по маркировке на корпусе, микросхема в SOIC-8 корпусе — VN12. Дополнительная маркировка "77M AY9E" скорее всего относится к дате производства и партии.
VN12 - это High-Side Driver (высокосторонний драйвер). Он используется для управления нагрузкой, подключенной к плюсу питания, когда требуется переключать ее с помощью сигнала низкого уровня. Это распространенный компонент в системах управления, где микроконтроллер управляет реле, соленоидами, лампами или другими нагрузками.
Возможные производители и аналоги:
• Наиболее вероятно, это STMicroelectronics VN12 или Infineon Technologies BTS4141N. Оба являются защищенными высоковольтными драйверами с аналогичными характеристиками.
Основные характеристики (для STMicroelectronics VN12):
• Supply Voltage (Напряжение питания): Up to 36V
• Output Current (Выходной ток): Up to 1.2A (ограничен)
• RDS(on) (Сопротивление открытого канала): Типично 0.3 Ohm
• Protections (Защиты):
• Overcurrent (Защита от перегрузки по току)
• Overtemperature (Защита от перегрева)
• Short-circuit (Защита от короткого замыкания)
• Logic Level Input (Вход логического уровня): 5V compatible
Типичное применение:
• Управление реле
• Управление соленоидами
• Управление лампами
• Управление другими индуктивными нагрузками
