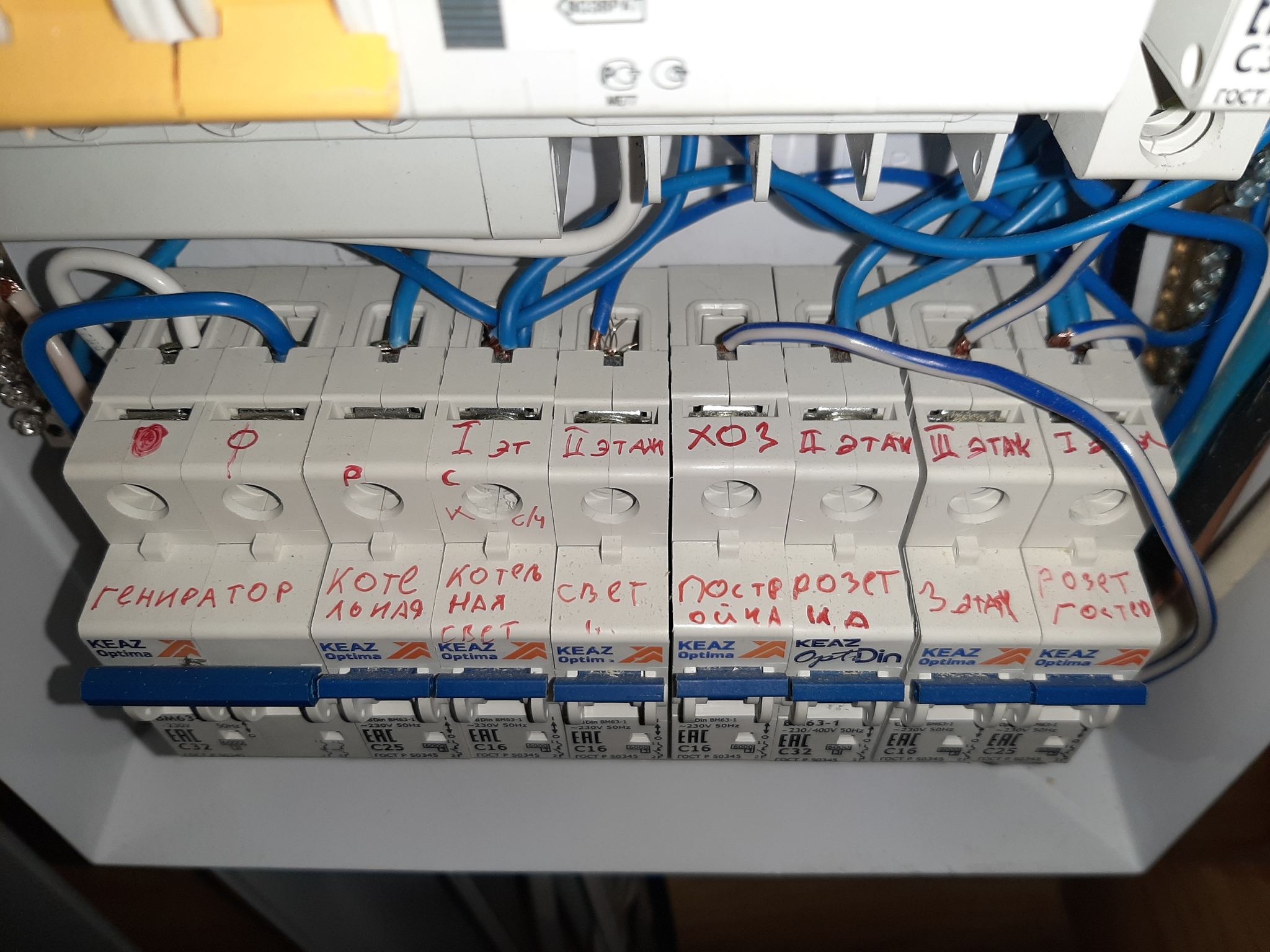

Неправильный электрощиток⁠⁠

Провода похожи больше на ПУНП, очень большое зло, много чего про него написано, в интернете есть, горит очень хорошо.

УЗО при таком монтаже может срабатывать без причин, а при аварии может не сработать, даже уверен, что так и будет.

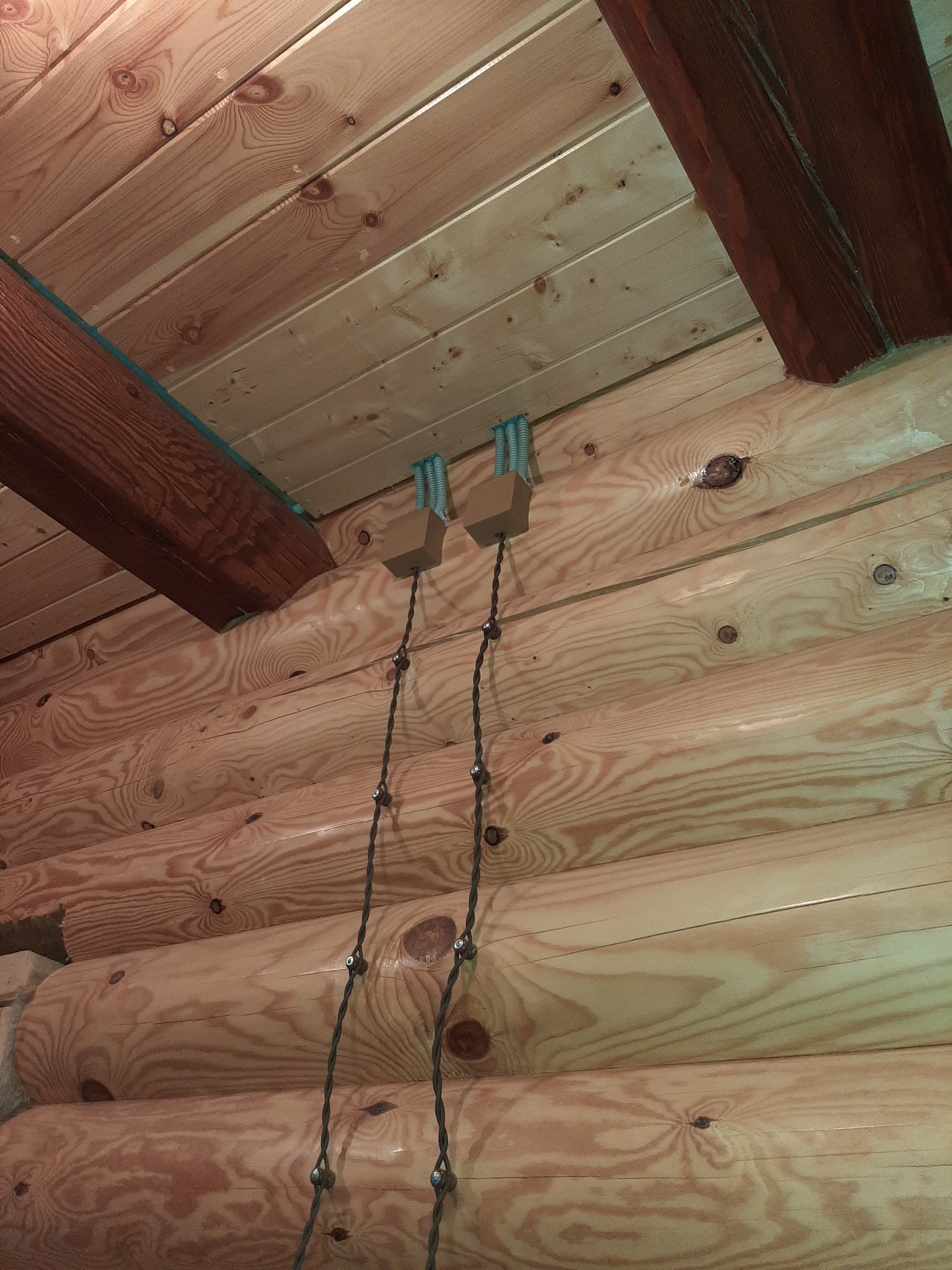

Хочется посмотреть на монтаж розеток, есть ли распаячные коробки, их тоже вскрыть для осмотра, и монтаж проводки по дому как сделан.

Дом похоже красивый, деревянный, если бы был у меня такой, я бы эту проводку заменил не задумываясь, провел открыто, никаких распаячных коробок, отдельно розетки, отдельно освещение, УЗО только там где необходимо, предусмотреть, если нет, АВ под хоз. строения.

Правильно сделал, что беспокоишься, повод есть.

Вы, блять, что такое??

Надо же понимать что питают эти автоматы.

короче, нужно правильного электрика, который не только приведёт в порядок порнографию в щитке, но и смонтирует специальное устройство, которое коммутирует ваш генератор и защит вас от последствий его включения.

Несколько вариантов выхода из ситуации:

1. Договор, чеки есть, делаете экспертизу независимую и в суд, хорошо если попадете на судью который тоже ремонт делал, на отсуженые денежки делаете заново, только начните с проекта.

2. Находите спеца по рекомендации, по объявлению, знакомого и переделать, насколько возможно привести в порядок то что есть.

3. Забить на все и на всех, оставив все как есть, проблемы решать по мере поступления, может вы везунчик и все обойдется, и намного хуже есть и много, и ничего живут люди.

За сим прошу прощения, не хотел нагнетать, до свидания!

Нет не нормально, заземление шлейфом, нельзя! И куда подключен желтозеленый провод, в щите его нет, закрою глаза на то, что проводник якобы заземляющий проложен отдельно, вне кабеля. А если подключен к пародии на очаг заземления, фото где-то здесь, то поздравляю работники изобрели новую систему заземления. Могу их познакомить с разработчиками ПУЭ (бывшими), они будут несказанно рады!

Это круть! Уважаемый BOLEILIMENE разреши использовать твои фото. А это точно фото с одного объекта, это не розыгрыш какой.

ну и дичь. заземление должно идти третьей жилой в кабеле, вместе с фазой и нулём. судя по всему этот горе мастер где-то соединил все отдельные земли розеток с той соплёй идущей из щита. от каждой розетки земля должна приходить в щит на главную заземляющую шину

земли нет в розетках, в щите виден только один провод земляной расцветки

это не провод заземления, это перемычка которая сгорит вместе с домом при первой возможности. сечение заземление должно быть не меньше сечения фазного питающего провода. питающий вроде сечением 10мм2, а эта сопля хорошо если 2.5мм, защиты никакой не обеспечивает + на все розетки идут провода двухжильные, должны быть трёхжильные, с заземлением

Для обеспечения электробезопасности розетки в доме должны быть подключены к заземляющему контуру. Для этого нужна трёхжильная проводка. У вас везде двухжильная, это прошлый век, кто то сэкономил на безопасности.

Нет не является, посмотрите схемы АВР, в интернете много. Я б собрал на реверсивном пускателе с механической и электрической блокировками, что полностью исключает подачу напряжения в сеть. Добавил бы реле напряжения, хорошая штука, реально спасает, там где ни УЗО, ни автомат не поможет. И если ВЛ по поселку голыми проводами, то добавил бы УЗИП, если ВЛ СИПом, то не стал бы.

это не провод заземления, это перемычка которая сгорит вместе с домом при первой возможности. сечение заземление должно быть не меньше сечения фазного питающего провода. питающий вроде сечением 10мм2, а эта сопля хорошо если 2.5мм, защиты никакой не обеспечивает + на все розетки идут провода двухжильные, должны быть трёхжильные, с заземлением

Необходима блокировка, дабы исключить возможность подачи напряжения с генератора в сеть. И пользуйтесь!

Это как бы помягче сказать, мина, нет бомба, которая обязательно ебанет! с охренительными последствиями не только для вас! Пример? нате! Электричество в поселке отключили, электрик полез на опору подключать вашего соседа. А у вас же генератор, вы его запускаете, включаете автомат "генератор", инструкции которые вам давали работники, вы забыли, почему этого бедолагу на опоре ебнет током, никто и никогда не узнает, даже вы, вам и в голову не придет такой ужас! спишут на сердечный приступ. Другой пример еще опаснее для вас , устроить встречное включение генератор - сети.

за французский пардону.

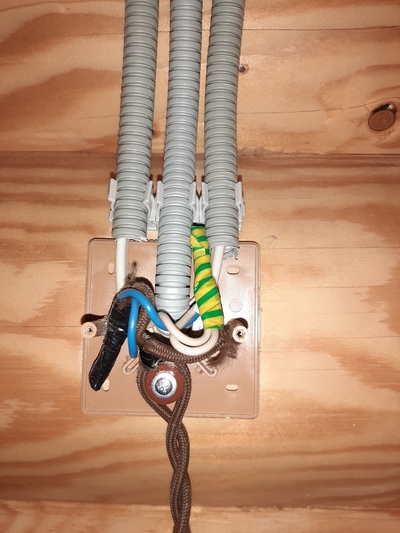

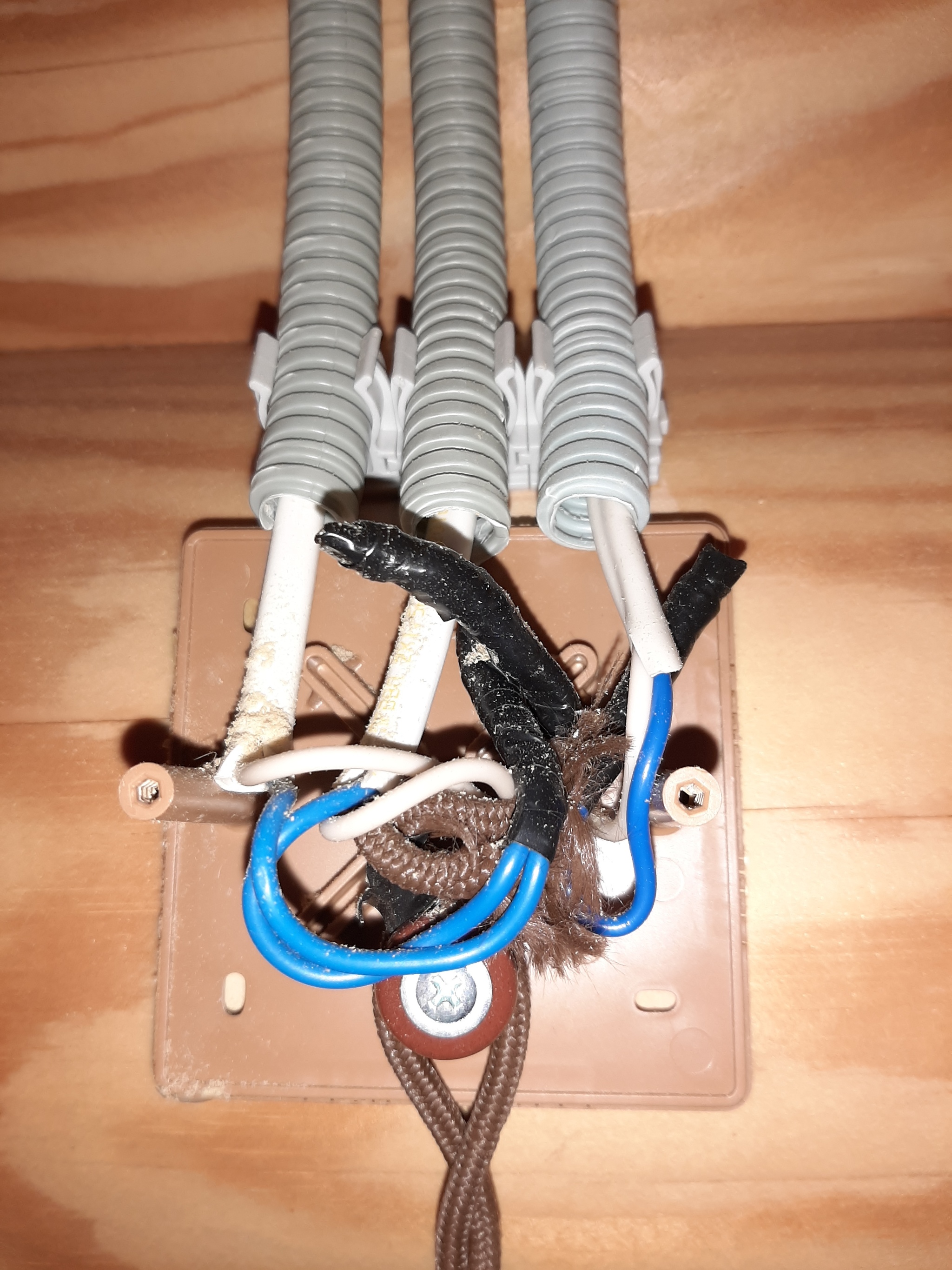

Непонятен тип соединения, либо простая скрутка, спайка или сварка. Если это простая скрутка, то проводка в местах соединения, современем начнет нагреваться и искрить.

Меня сильно напрягает полное отсутствие проводников заземления! Это нарушение действующих норм! ТС, готовьтесь. В случае неисправности электроприборов с металлическим корпусом, эти электроприборы будут бить током.

Поверьте розетки на зануления.

Ну вот те и загнали остатки кабеля с объектов))) ТЗ делать надо было не только по точкам, по и по материалам

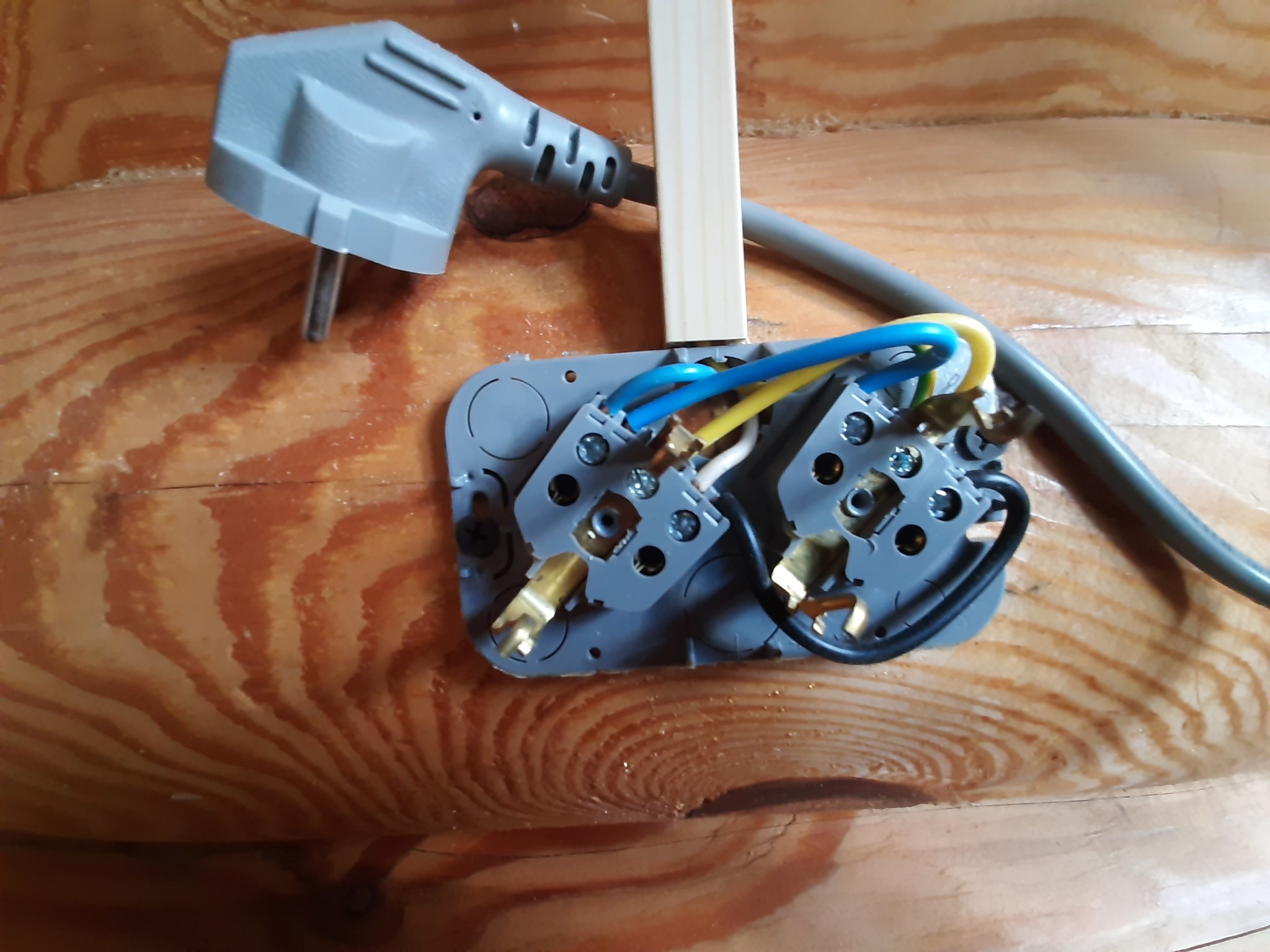

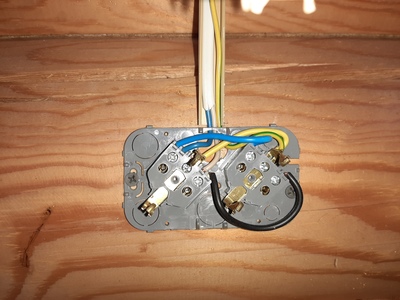

Щиток норм вроде подключения не разглядеть, после подписанного 2 полюсника "генИратор" канеш щиток я бы пересобрал, вскрой пару розеток покажи подключение, каким кабелем монтаж выполнен?

Судя по этой фотографии, скажу, что у вас полностью неправильно расключен щиток из поста - автоматы рвут ноль(синяя жила), а не фазу. Не сомневайтесь - подвешивайте, как я писал выше. Есть одно "но" - шабашники могли из вводного автомата (из поста верхний левый 40А) подключить не "цвет в цвет", а перепутать: например в левую клемму зашёл синий провод, а снизу вышел белый, тогда конкретно это не смертельно. Если же цвета совпадают, то смертельно, притом в прямом смысле - "маленькие" автоматы сработают, но отключат ноль, а фаза продолжит своё грязное дело. Вас не затруднит открутить на автомате 40А(левый верхний в посте, который с четыремя контактами) нижнюю пластиковую крышечку и сделать фото?

Такой способ подключения щитка, верный путь на тот свет.
Если оставить всё как есть, то вероятность быть убитым током или сгореть в этом доме несоизмерима высока.
ТС, куда пальцем ни ткни в щитке и за его пределами, везде нарушение действующих норм электромонтажа.
Интересно, как выглядит подключение розеток и распредкоробок .

Такой способ подключения щитка, верный путь на тот свет.
Если оставить всё как есть, то вероятность быть убитым током или сгореть в этом доме несоизмерима высока.
ТС, куда пальцем ни ткни в щитке и за его пределами, везде нарушение действующих норм электромонтажа.
Интересно, как выглядит подключение розеток и распредкоробок .

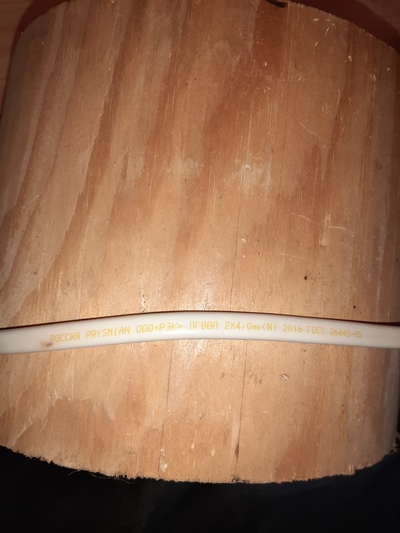

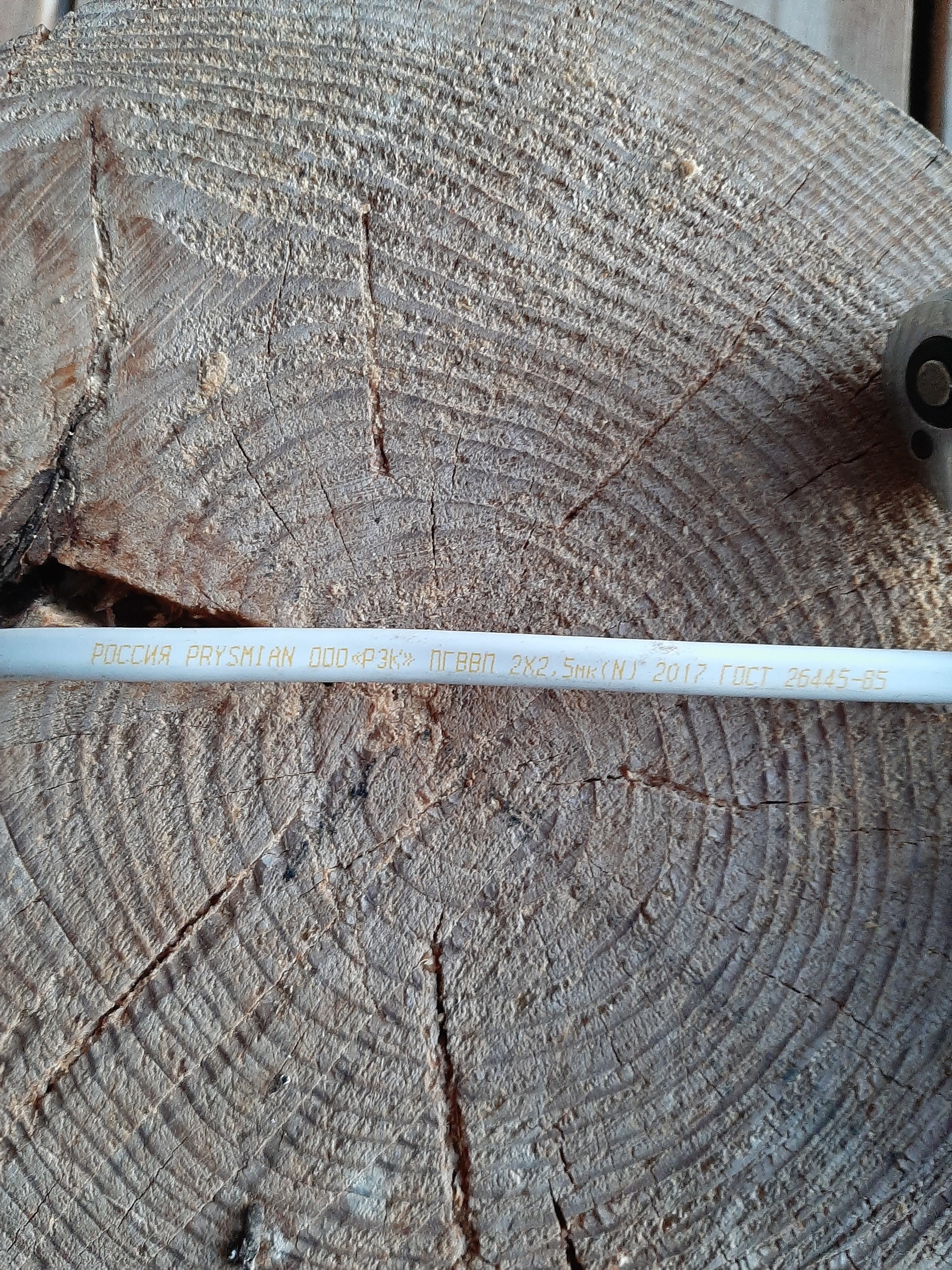

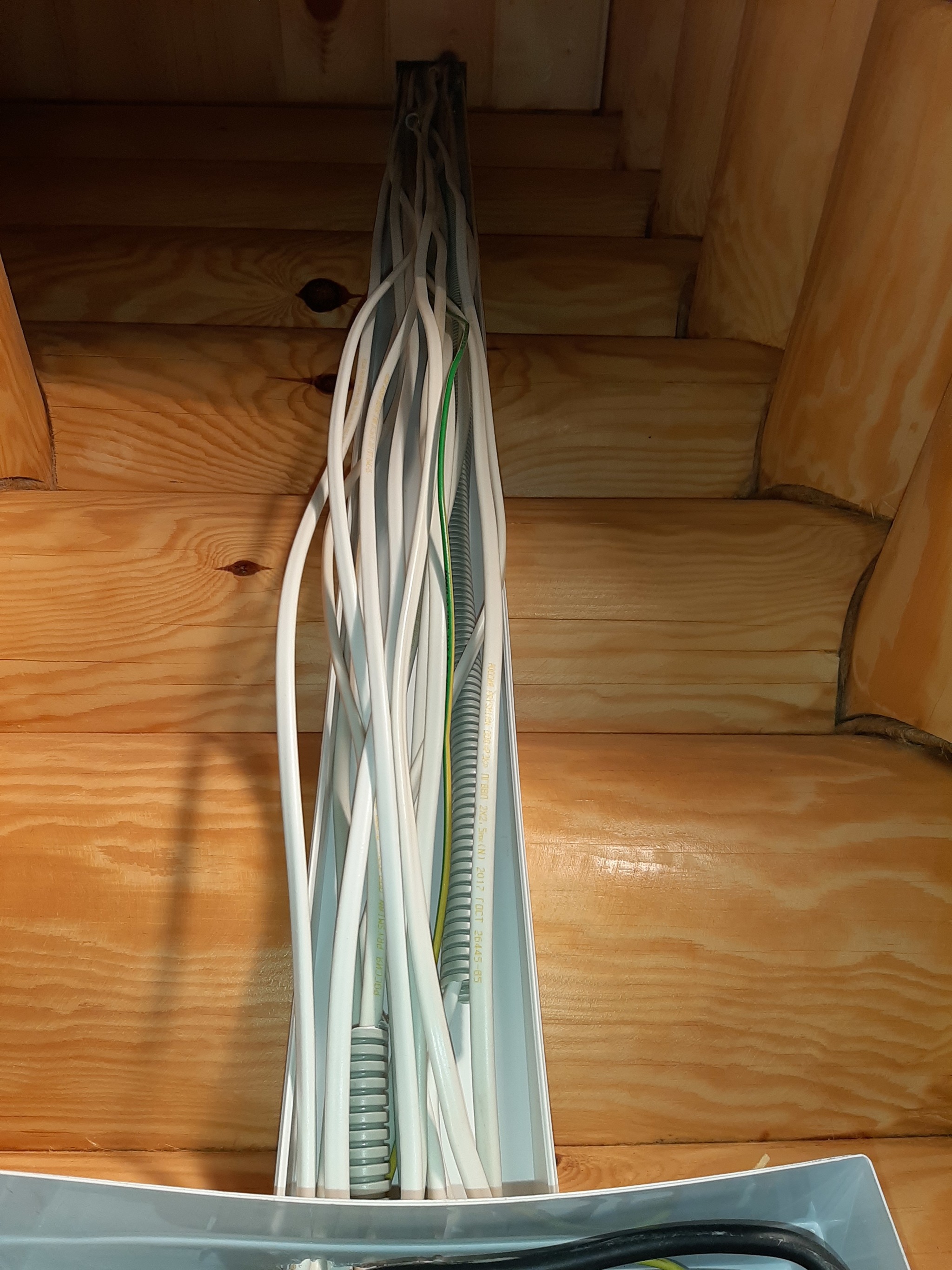

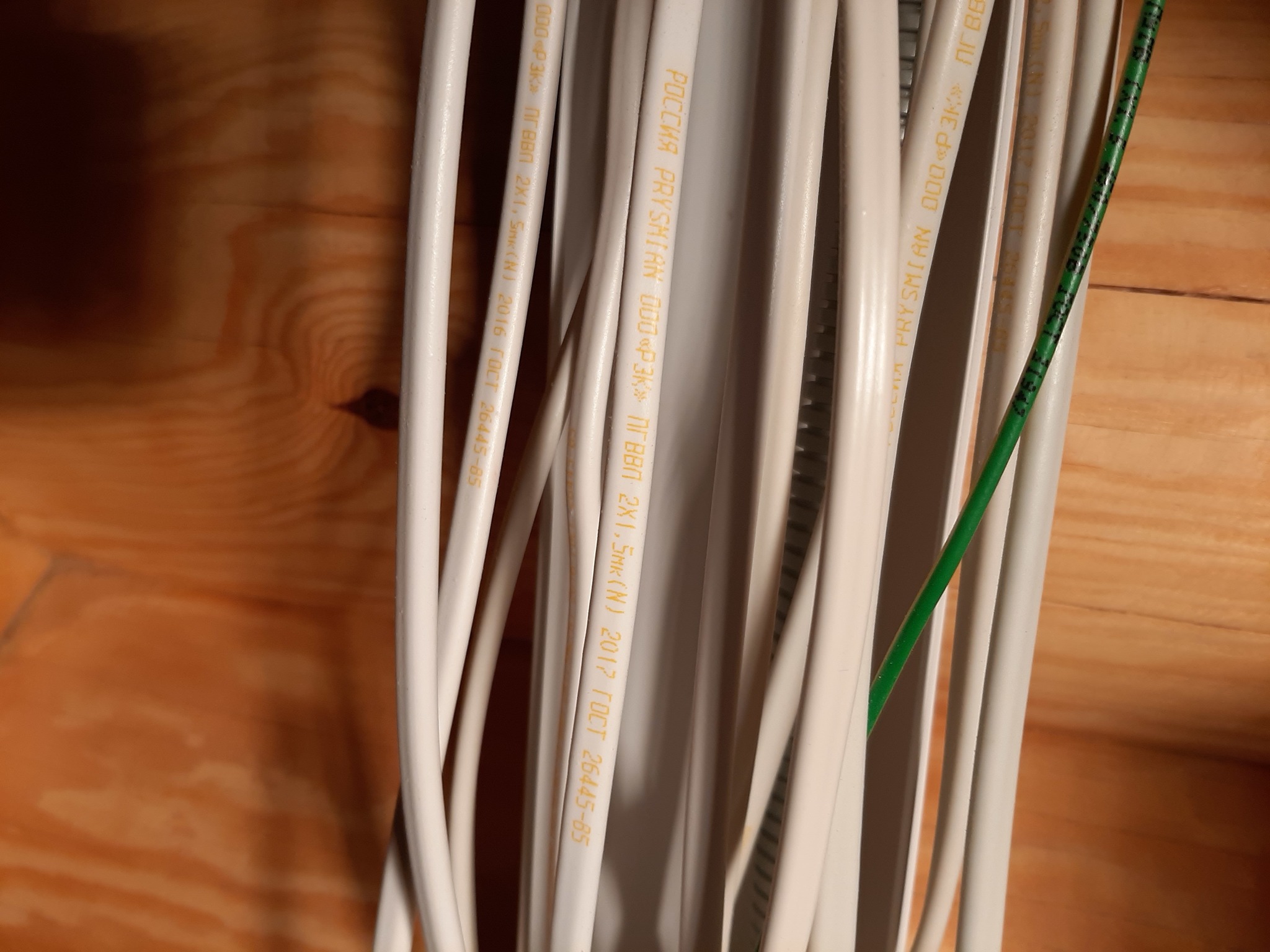

Металлическая гофра, правильно отговорили, бестолковая и ненужная вещь. Если интересуют нормы, то в деревянных домах или открыто как на 1 этаже, или в металлических трубах, больше вариантов нет. Можешь фотку проводов отходящих в щитке сделать, попробовать определить марку: ПВС (он круглый)- меньшее зло, ШВВП -это зло, или ПУНП(ПУГНП)- это абсолютное зло, может на оболочке маркировка есть. Соединения как выполнены в комнатах, если есть коробки - вскрыть - фотки сюда. проходы в стенах как выполнены, в трубах?- каких, гофре? приведи сюда работника-пообщаемся.

Металлическая гофра, правильно отговорили, бестолковая и ненужная вещь. Если интересуют нормы, то в деревянных домах или открыто как на 1 этаже, или в металлических трубах, больше вариантов нет. Можешь фотку проводов отходящих в щитке сделать, попробовать определить марку: ПВС (он круглый)- меньшее зло, ШВВП -это зло, или ПУНП(ПУГНП)- это абсолютное зло, может на оболочке маркировка есть. Соединения как выполнены в комнатах, если есть коробки - вскрыть - фотки сюда. проходы в стенах как выполнены, в трубах?- каких, гофре? приведи сюда работника-пообщаемся.

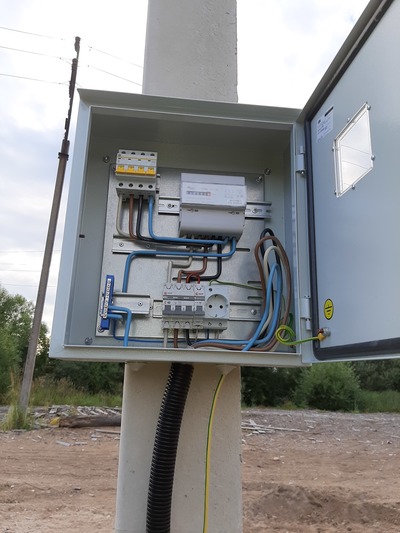

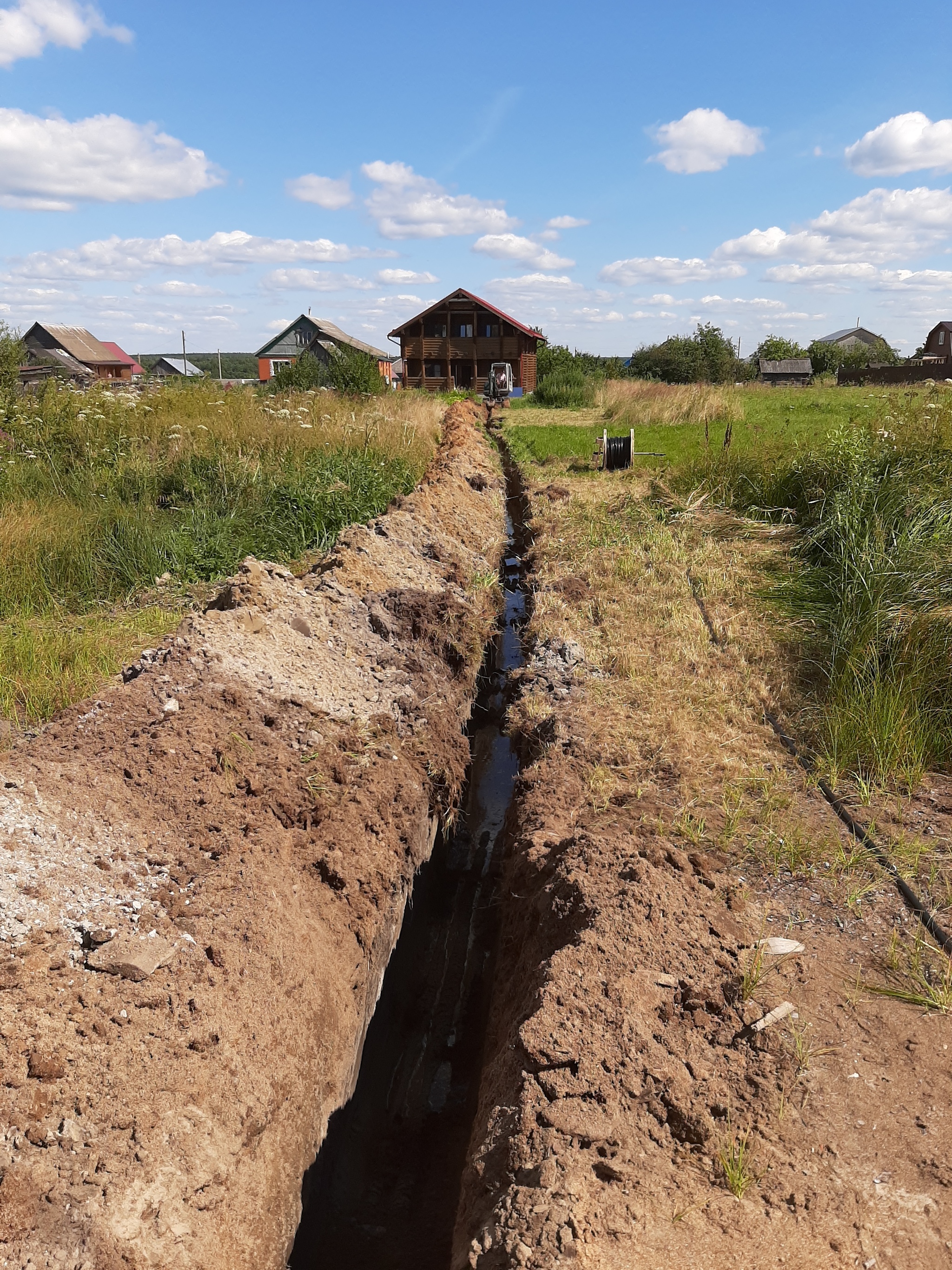

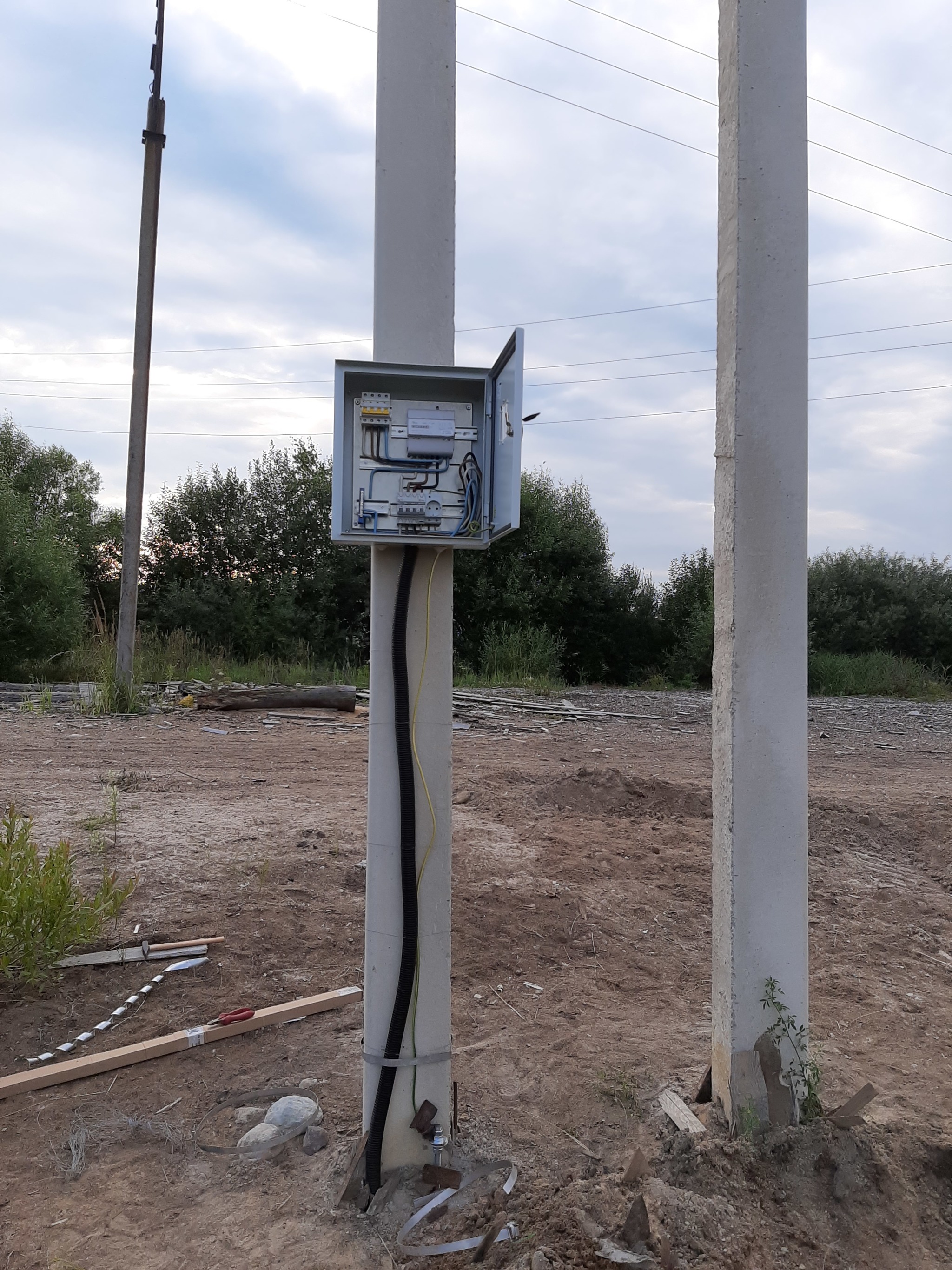

Откуда питающий кабель идет: с опоры?, где щит учета?, его фото. Мы тут всякие АВ обсуждаем и токи КЗ, а может там тока короткого замыкания физически нет, при таком монтаже вполне допускаю. Кстати ПУНП при 80А загорается, и горит, сам экспериментировал. А автомат С25  от 125 до 250А при КЗ сработает.

Видимо, или в ПВСе оба проводника с синей изоляцией были, или какие-то неэкономные электрики щит собирали. Ну, или им коричневый провод для другого объекта понадобился. Но, даже если это и ПВ-3, то однозначно какой-то "левандос" без маркировки. Короче, @BOLEILIMENE, говняный тебе "мастера" щит собрали. Про соответствие сечения кабеля (даже на глаз по фото) и номиналы автоматов тут и говорить нечего – полная лажа.

Все тут рассуждают про рукожопость сельских электриков, а какое было техзадание, обеспечение материалами, об этом автор молчит. Бывает щиток собирают одни люди (за спасибо из подножных материалов), а устанавливают и расключают другие. Нюансов много может быть.

Все тут рассуждают про рукожопость сельских электриков, а какое было техзадание, обеспечение материалами, об этом автор молчит. Бывает щиток собирают одни люди (за спасибо из подножных материалов), а устанавливают и расключают другие. Нюансов много может быть.

Почитал комментарии и пришёл к выводу, сколько электриков, столько и мнений.)
При этом каждый считает, что он прав, а все остальные долбаёбы.))

Мы не знаем что там на этажах. Но вот отсутствие разделения на силовое и освещение настораживает. А так хер знает, что там за нагрузка. Ну и шкаф нужно тут сильно больше.

Самые расстрельные залеты:
1. судя по нулевой шине широко использован провод ПВС, а по ГОСТ 7399-97 (табл. А.1) его используют:
"Для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства и огородничества и других подобных машин и приборов, и для изготовления удлинительных шнуров".
2. сечение перемычек "на глазок" 2,5мм (согласно ПУЭ таблица 1.3.4 - нагрузка до 27А), а при условии наличия 32А автомата требуется сечение не менее 3мм (нагрузка до 32А по той же таблице), а с учетом вводного автомата 40А, то вообще не менее 5мм (42А). Иными словами перемычка загорится раньше, чем сработает что автомат на 32А, что вводной.
3. Тупая замена перемычек не решит проблему, т.к. сечение провода, отходящего от автомата 32А, опять же на глазок, 2,5 мм, а должен быть, по вышеуказанной таблице, минимум 3мм. И это рассчетный минимум(!) и нужно брать запас. В целом по этому пункту вам нужно либо менять провод, если по нему будет запитан "сильный" потребитель, либо ставить автомат не более 25А (а лучше 16).
4. Несоблюдение цветов - либо у вас автоматы отключают ноль, а не
фазу (как должно быть), либо цвета перепутаны в принципе: синий, при наличии - это всегда ноль. Второй вариант не столь критичен, но может вызвать проблемы в дальнейшем - как минимум нужно будет это учитывать при переделках и расширении. Но я не говорю, что это совсем некритично! Это просто минимальное из двух зол, но тоже заслуживает наказания в виде трёх лет расстрела мелкими пульками.

Далее не смертельное, но непонятное:
- УЗО вообще подключено?
- что с заземлением?
- почему щиток выбран впритирку по размеру?

Резюме: Я не сторонник насилия и суда Линча, но тут...

Извините, со 2 этажом перепутал, там автомат стоит на 32 ампера, у меня на квартиру вводной автомат такой, вот и думаю для чего он вам понадобился, может плита электрическая стоит? На чердак хватило бы и 10 ампер

По моему тоже фигня, в основном должно быть 10 и 16 ампер автоматы, и что кстати у вас на чердаке находиться?
