Некоторое время назад я сделал онлайн-конструктор наклеек для электрощитов.

Если тезисно, то идея проста: подписать автоматы, УЗО, клеммы и прочие устройства так, чтобы маркировка совпала с реальным расположением оборудования и нормально распечаталась. Уложиться, короче, в пару-тройку кликом и сразу на пластрон.

Мне в комментариях сразу сообщили, что есть же Электромаркировка и зачем вообще это все. Вот именно потому, что есть электромаркировка и потому, то она мне решительно не нравится, а другие аналогичные сервисы еще страннее и хуже я и решил воплотить свое видение конструктора маркировки автоматов в щите.

Не визуализацию с картинками, где весьма точно перерисованные устройства соединяются от клеммы к клемме сливающимися воедино линиями, а именно узкий рабочий инструмент – конструктор маркировки пластронов.

Как он устроен

В редакторе создаются виртуальные DIN-рейки, повторяющие реальное либо планируемое расположение оборудования в щите. Для компоновки решение тоже подходит.

На рейки добавляются модули нужной ширины, все они уже в базе и в масштабах.:

• автоматы;

• УЗО и дифавтоматы;

• клеммы;

• распределительные блоки;

• нестандартные устройства произвольного размера.

Каждый модуль можно подписать, переместить или развернуть текст вертикально.

Размеры задаются в миллиметрах. Стандартный однополюсный автомат занимает 18 мм, но можно выбрать готовый тип устройства или указать собственную ширину.

В итоге получается визуальная копия реального расположения устройств в щите.

Конструктор автоматически нумерует модули и формирует отдельную легенду с расшифровкой. После этого маркировку можно сразу распечатать в масштабе 1:1 либо сохранить в PDF.

Распечатал, вырезал полосы, вставил их или приклеил на пластроны и готово.

Быстро и просто. Без Excel. Без Visio. Без «колхоза». Бесплатно.

Сервис работает в браузере и не привязан к определённому производителю оборудования.

Для создания и печати маркировки регистрация не нужна. Вход через Telegram используется для сохранения проектов и экспорта в PDF.

С момента публикации предыдущего поста конструктор постепенно допиливался. Я собирал обратную связь и постепенно внедрял то что считал нужным и что смог.

В результате половина интерфейса была перестроена, а конструктор перескочил с 58-й до 70-й версии.

Сам принцип работы не изменился, но пользоваться должно стать заметно удобнее. ( и на мой взгляд – это именно так. Делается-то в первую очередь для себя)

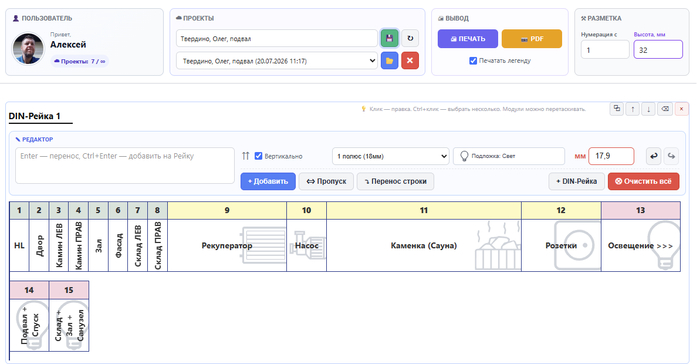

Редактор теперь находится рядом с модулем

Раньше элементы управления располагались отдельно. При работе с большим щитом приходилось прокручивать страницу или пользоваться плавающей панелью.

Теперь редактор встраивается прямо в активную DIN-рейку и автоматически переезжает вслед за выбранным модулем.

Выбрал автомат — панель появилась рядом с ним. Перешёл на другую рейку — редактор переместился туда же.

В панели находятся:

• трёхстрочное поле описания;

• выбор горизонтального или вертикального текста;

• готовые размеры устройств;

• произвольная ширина модуля;

• выбор фоновой пиктограммы;

• клонирование;

• группировка;

• удаление.

Количество кнопок меньше не стало. Просто теперь они хотя бы находятся в одном движении мышкой.

Нормализация истории изменений:

Появились полноценные отмена и повтор действий.

Можно спокойно:

• добавлять и удалять модули;

• менять текст;

• переставлять устройства;

• переносить их между рейками;

• создавать группы;

• менять размеры.

Если результат творческого порыва оказался хуже исходного, его можно отменить. А затем вернуть обратно, если первоначальная оценка собственного таланта была преждевременной.

История корректно учитывает не только сами модули, но и связанные с ними группы, подложки и заметки.

Копирование, вставка и клавиатура:

Модули теперь можно копировать и вставлять.

Это сделано для повторяющихся устройств. Не нужно каждый раз создавать новый автомат, выбирать его размер, ориентацию текста и прочие параметры. Достаточно скопировать готовый модуль и поменять подпись.

Добавлено управление с клавиатуры, включая:

• добавление модулей;

• копирование и вставку;

• удаление;

• отмену и повтор;

• снятие выделения.

Несколько модулей можно выделить с зажатым Ctrl.

Локальный черновик:

Редактор автоматически сохраняет текущее состояние в браузере.

Если страница случайно обновилась, вкладка закрылась, конструктор предложит восстановить черновик.

Это не заменяет сохранение проекта, но защищает от потери несохраненной работы.

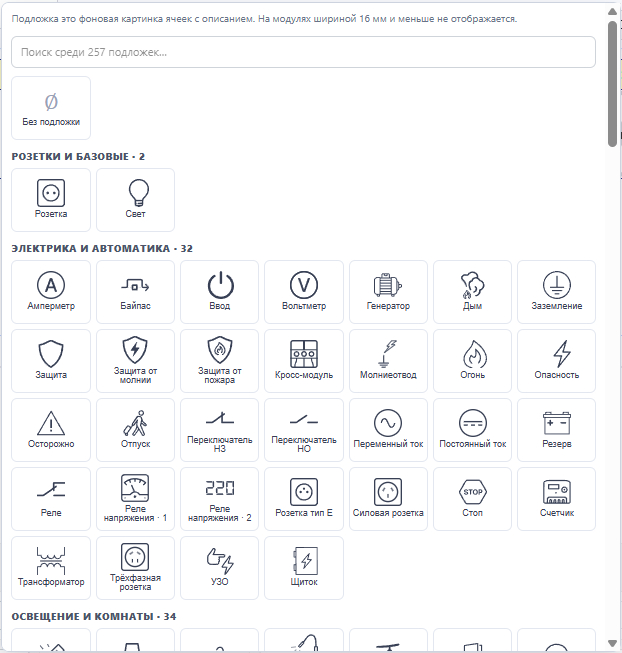

Появились пиктограммы

Просили добавить иконки? Их есть у меня!

Иконки добавлены, но не в виде отдельных разноцветных наклеек вместо текста. Ибо грешно это. И не по ГОСТ.

Подпись остаётся главным элементом маркировки. Пиктограмма используется как крупная светло-серая подложка. Трудно сказать помогает ли она быстрее найти нужный автомат, но точно не мешает читать текст.

В набор вошли обозначения для:

• освещения;

• розеток;

• бытовой техники;

• отопления;

• насосов и водоснабжения;

• вентиляции и кондиционирования;

• ворот;

• интернета;

• видеонаблюдения;

• сигнализации;

• других распространённых систем.

Подложки одинаково отображаются в редакторе, при печати и в PDF.

На слишком узких модулях подложка автоматически скрывается.

Группы связанных устройств

Ещё одно крупное изменение — визуальные группы.

Например, в щите установлено УЗО, а после него несколько автоматов. Физически это отдельные устройства, но логически они относятся к одной группе.

Теперь их можно выделить с зажатым Ctrl и нажать кнопку «Сгруппировать».

При этом модули:

• остаются на своих местах;

• могут находиться на разных DIN-рейках;

• сохраняют индивидуальные номера и подписи;

• получают общий цветовой маркер в номерной ячейке.

Порядок оборудования не меняется. Группа существует только как дополнительная визуальная и смысловая связь.

Для каждой группы можно указать:

• название;

• цвет;

• заметку;

• список входящих модулей.

Из группы можно удалить один выбранный модуль либо полностью её расформировать.

Это работает не только для УЗО и подключённых к нему автоматов. Таким способом можно объединить что угодно.

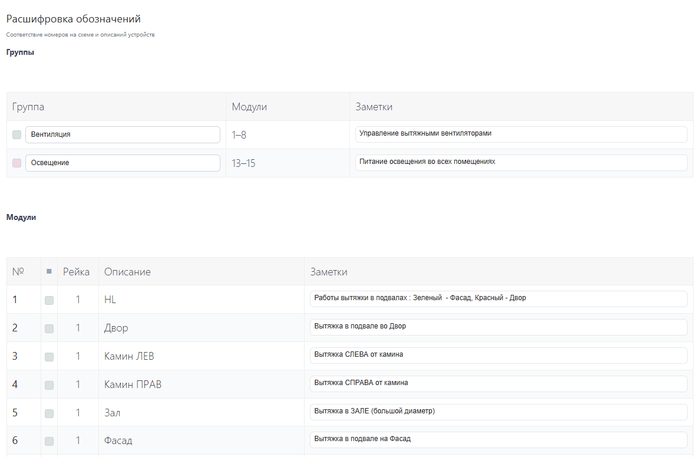

Расширенная легенда

Раньше легенда представляла собой обычный список модулей с номерами и описаниями.

Теперь сначала выводятся созданные группы, а затем полный список устройств.

Для каждой группы показываются:

• цветовой маркер;

• название;

• номера входящих модулей;

• заметки.

В основной таблице модулей тоже появился цветовой столбец. Благодаря этому связь между автоматами на виртуальных рейках и строками легенды считывается сразу.

При черно-белой печати тоже всё понятно.

Группы сохраняются вместе с проектом, печатаются и экспортируются в PDF.

Новая верхняя панель:

Верхняя часть конструктора тоже была переработана.

Вместо россыпи отдельных настроек теперь используются четыре компактные карточки:

• пользователь;

• проекты;

• вывод;

• разметка.

Авторизованному пользователю показываются имя, аватар и количество доступных сохранённых проектов. Гостю предлагается вход через Telegram. (получается, это сервис для иностранцев. Соответствующий №199-ФЗ / №210-ФЗ вход тоже есть)

Отдельно размещены:

• создание нового проекта;

• обновление открытого проекта;

• загрузка и удаление проектов;

• печать;

• экспорт в PDF;

• включение легенды;

• настройка высоты этикетки;

• выбор начального номера.

Проекты теперь можно обновлять

Раньше сохранение создавало новую копию проекта.

Теперь открытый проект можно просто обновить, не плодя сущности.

Старый формат сохранён, поэтому проекты, созданные в предыдущих версиях, продолжают загружаться.

В проектах теперь сохраняются ( всё также в облаке):

• DIN-рейки;

• модули и их положение;

• подписи и заметки;

• размеры;

• ориентация текста;

• пиктограммы;

• группы;

• цвета групп;

• описания групп;

• параметры легенды.

Заодно была добавлена проверка данных на сервере, очистка входных значений и ограничения для повреждённых или чрезмерно больших проектов.

Чем этот конструктор отличается от других

Он не пытается полностью спроектировать электрощит.

Здесь нет рисования проводов, составления принципиальной схемы, подбора артикулов, расчёта селективности и прочего.

Он решает одну конкретную задачу:

создать маркировку по фактическому расположению устройств и распечатать её в реальном размере.

Основные принципы остались прежними:

• минимальная ручная подгонка;

• точные размеры в миллиметрах;

• стандартные и произвольные модули;

• быстрый набор подписей;

• читаемый текст;

• автоматическая нумерация;

• печать вместе с легендой;

• отсутствие привязки к бренду;

• бесплатный доступ.

Обновлённый конструктор находится на прежней странице:

https://npekpacho.ru/markirovka-plastronov/

Пользуйтесь.
