Толковые электрики на месте?⁠⁠

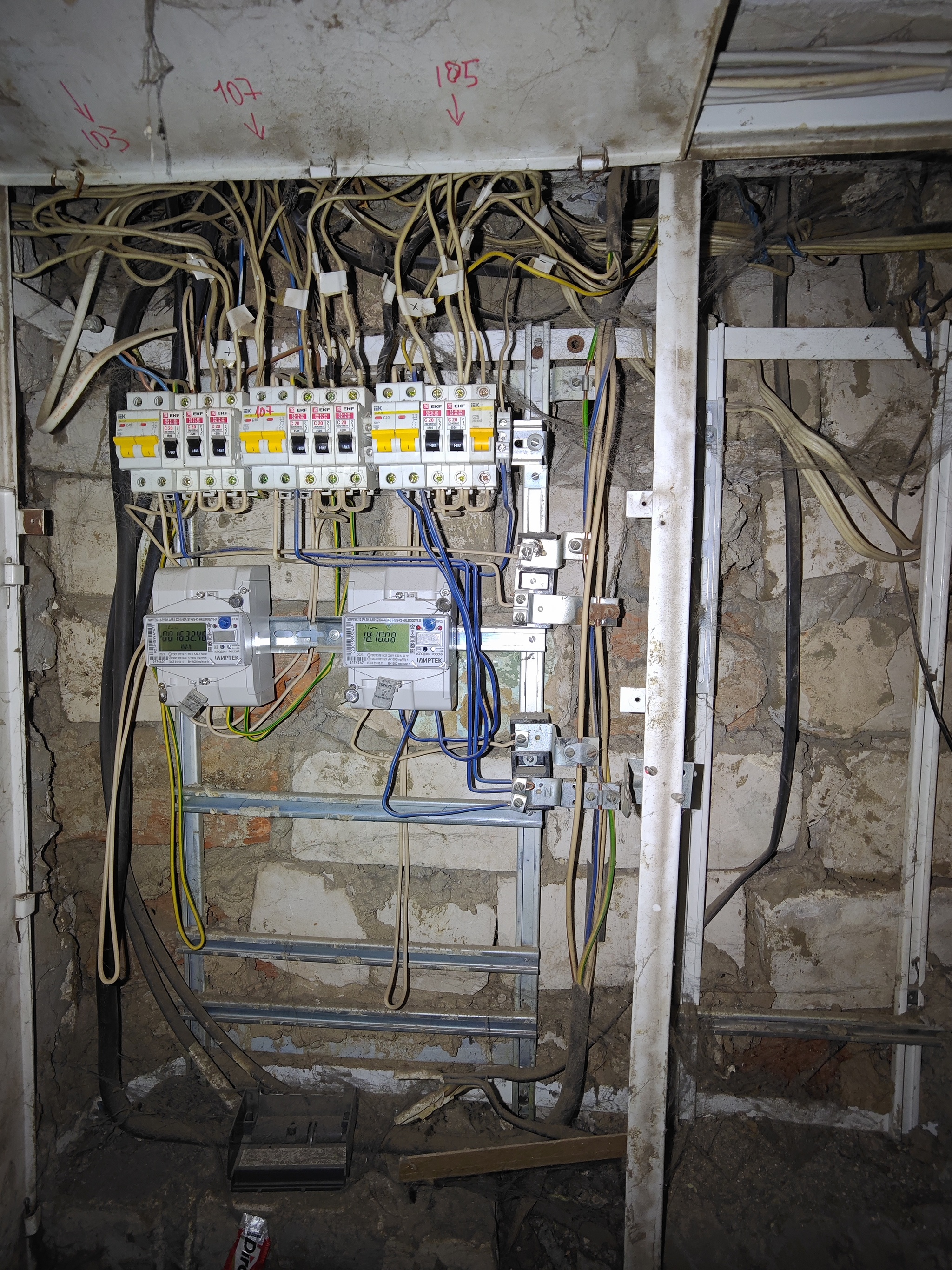

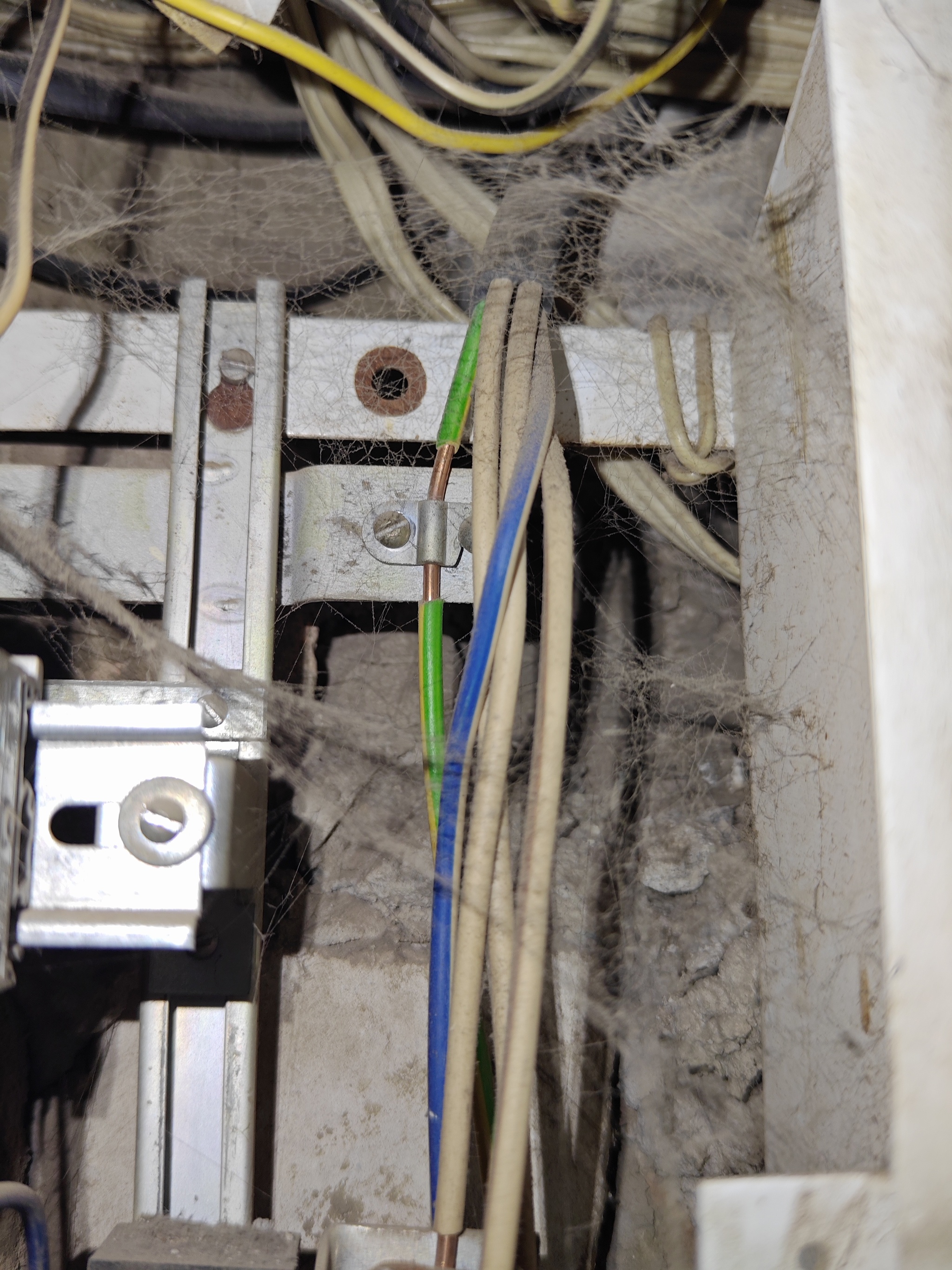

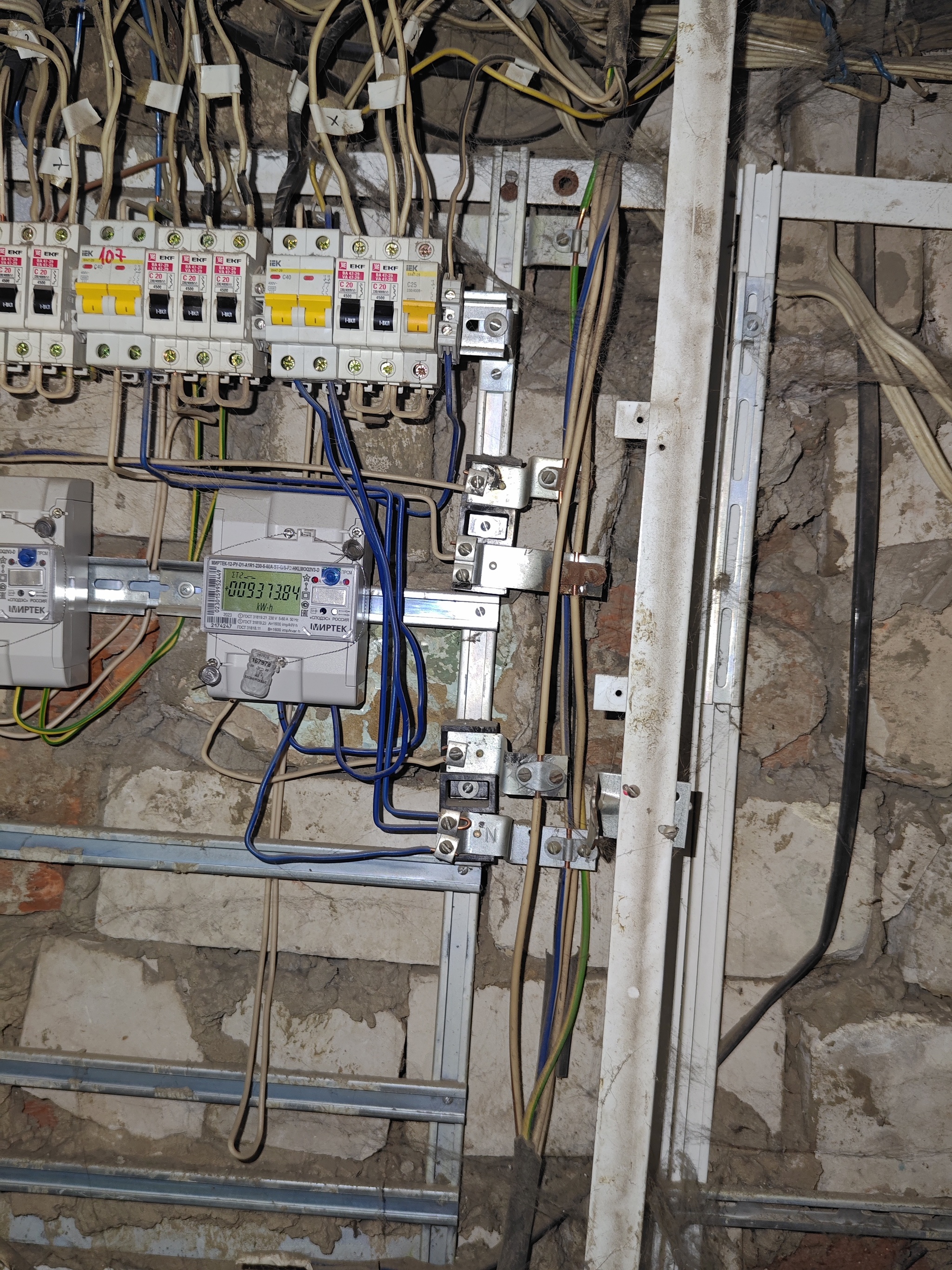

Дом газифицирован? Реконструкция была? Фото вводного щита в подъезде было бы уместно

Косяк с подключением нулей.
Линии, которые идут через УЗО, нужно подключать после УЗО и фазу и ноль.
Если фаза идёт через УЗО, а ноль с общей шины или с другого УЗО, то УЗО это расценивает, как утечку и отключается.

Не за что)
Ролик из Рутуба очень плохой. Человек несёт бред. Досмотрел до рассказа про розетку в щитке, дальше не стал. Он щиток собирает размером с шифоньер, но не хочет ставить розетку в коридоре 🤦🏻‍♂️. На Ютубе много инфы на эту тему. Посмотрите.

Если кабель не в бухте, а отрезан, то поменять - проблема.

До распредкоробки и до светильника двужильный пойдет, но от выключателей до распредки - придется докупить.

Дом газифицирован? Реконструкция была? Фото вводного щита в подъезде было бы уместно

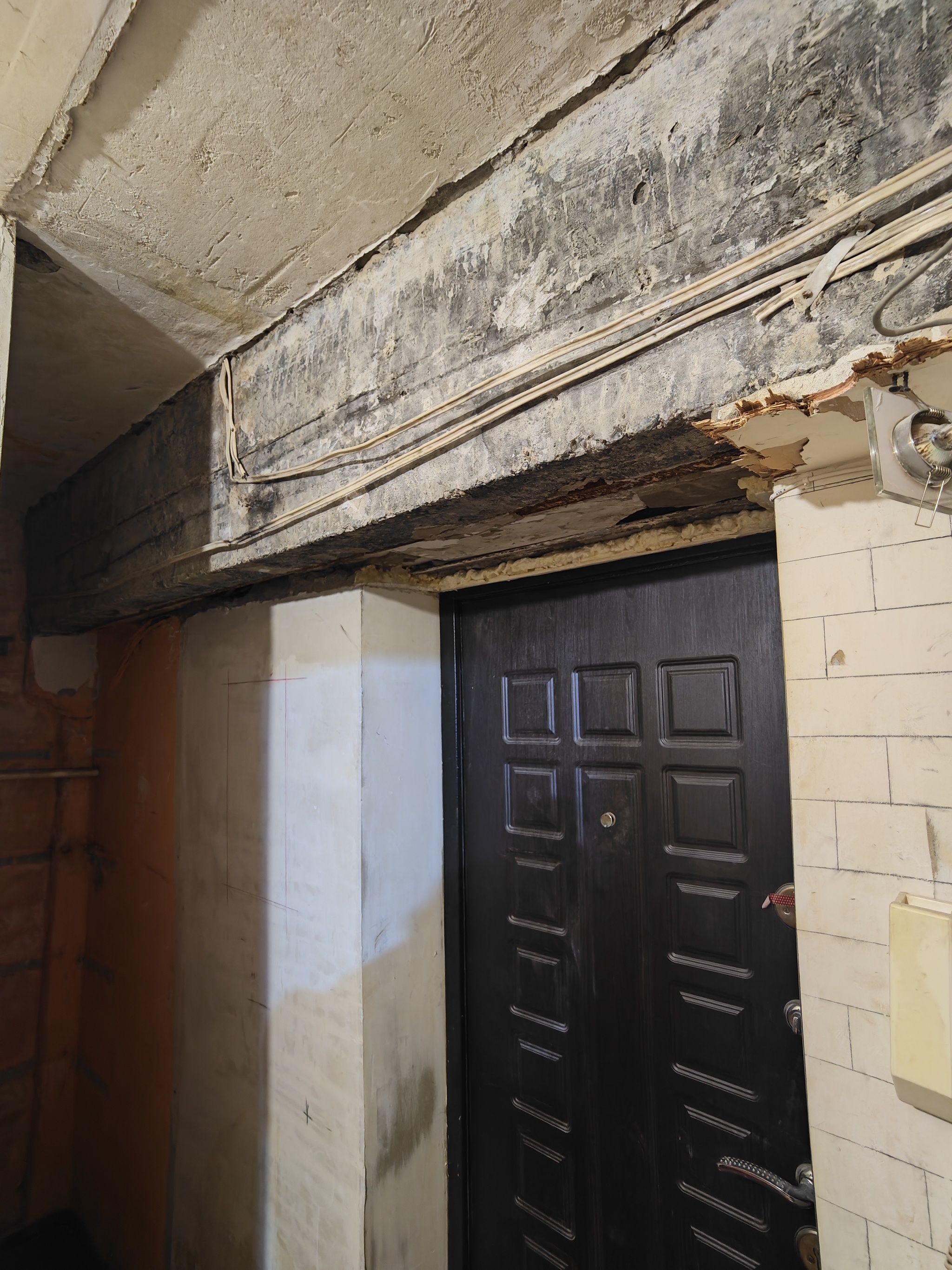

Мля. Это говно может отрыгнуть в любой момент, а вы крайним окажетесь - ааа, ты ремонт делал, значит поломал! Может и дешевле будет кинуть кабель к соседу сейчас.

Если кабель не в бухте, а отрезан, то поменять - проблема.

До распредкоробки и до светильника двужильный пойдет, но от выключателей до распредки - придется докупить.

Ну останешься. И что? Пощелкаешь автоматами, найдешь линию утечки. За то проще и дешевле.
Я же не говорю что это идеально правильно, я говорю можно.

УЗО должно защищать то, что положено по действующему законодательству, а не только то, что с водой.

ГОСТ 50571.4.41-2022:

Розетки

411.3.3 Дополнительную защиту посредством устройства дифференциального тока (УДТ) с номинальным отключающим дифференциальным током до 30 мА следует обеспечить для конечных цепей переменного тока, питающих: штепсельные розетки с номинальным током до 32 А, предназначенные для общего использования обычными лицами;

Освещение

411.3.4 В жилых домах и других помещениях бытового назначения следует обеспечить дополнительную защиту конечных цепей переменного тока, питающих светильники, посредством устройств дифференциального тока (УДТ) с номинальным отключающим дифференциальным током до 30 мА.

когда дорвался до автоматов отключения... :D

а так то - Монтаж проводки в квартире и доме памятка со ссылками на нормативку.

Одно дело навороты, другое дело - вопросы безопасности.

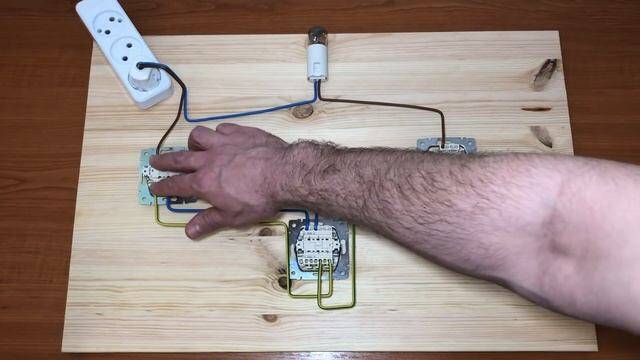

Тогда нужно прозвонить выключатели Возможно, там косяк с маркировкой, если на 100% уверен в правильности подключения. Нужно попробовать убрать перекрестный, просто соединить пары, которые на него приходят. Если всё станет хорошо, то значит проблема в пререкрестном. Если нет, то в проходных.

Тогда нужно прозвонить выключатели Возможно, там косяк с маркировкой, если на 100% уверен в правильности подключения. Нужно попробовать убрать перекрестный, просто соединить пары, которые на него приходят. Если всё станет хорошо, то значит проблема в пререкрестном. Если нет, то в проходных.

Значит ноль на той линии, где выбивает неправильно подключен

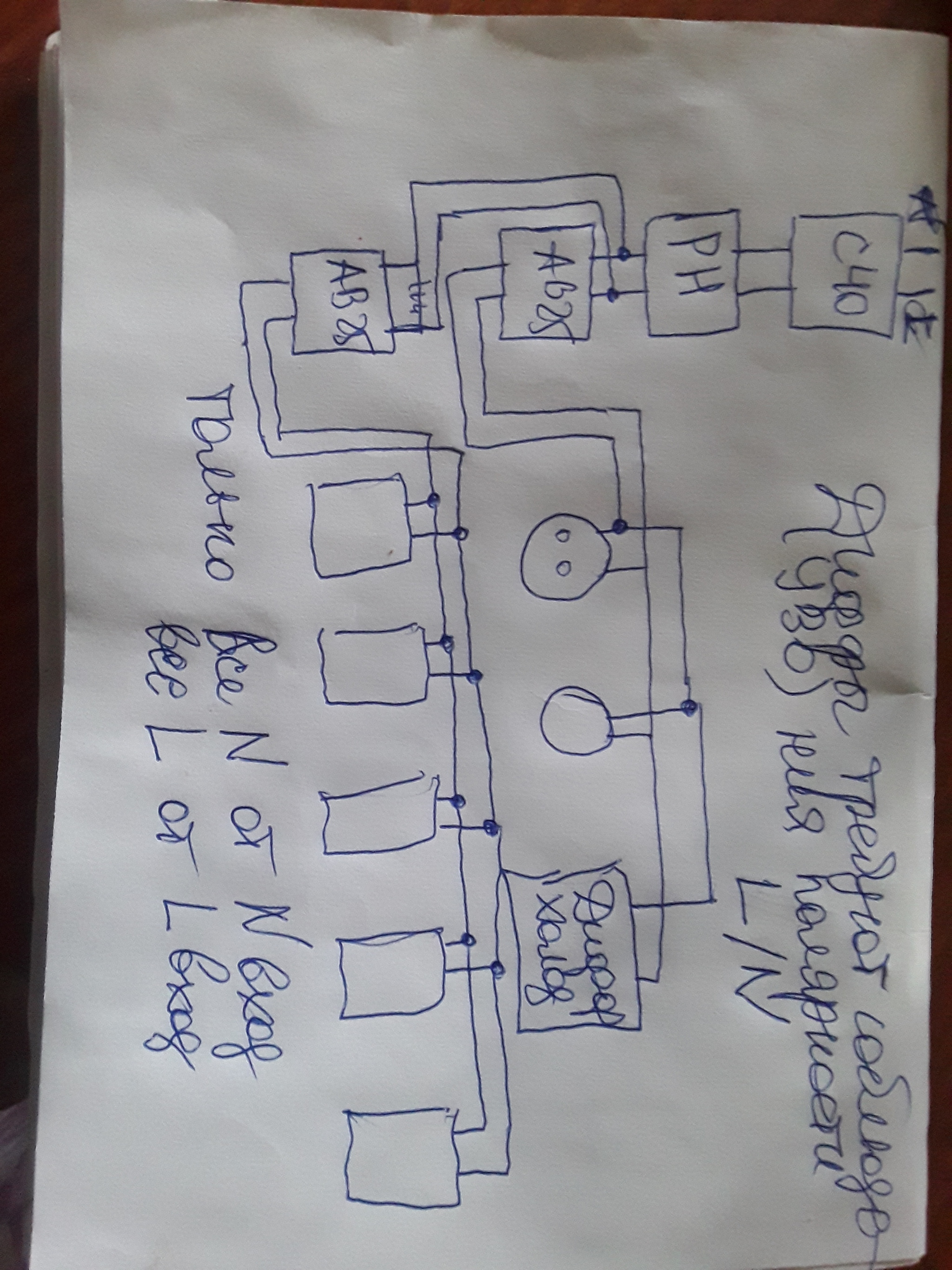

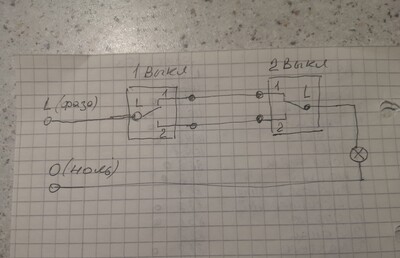

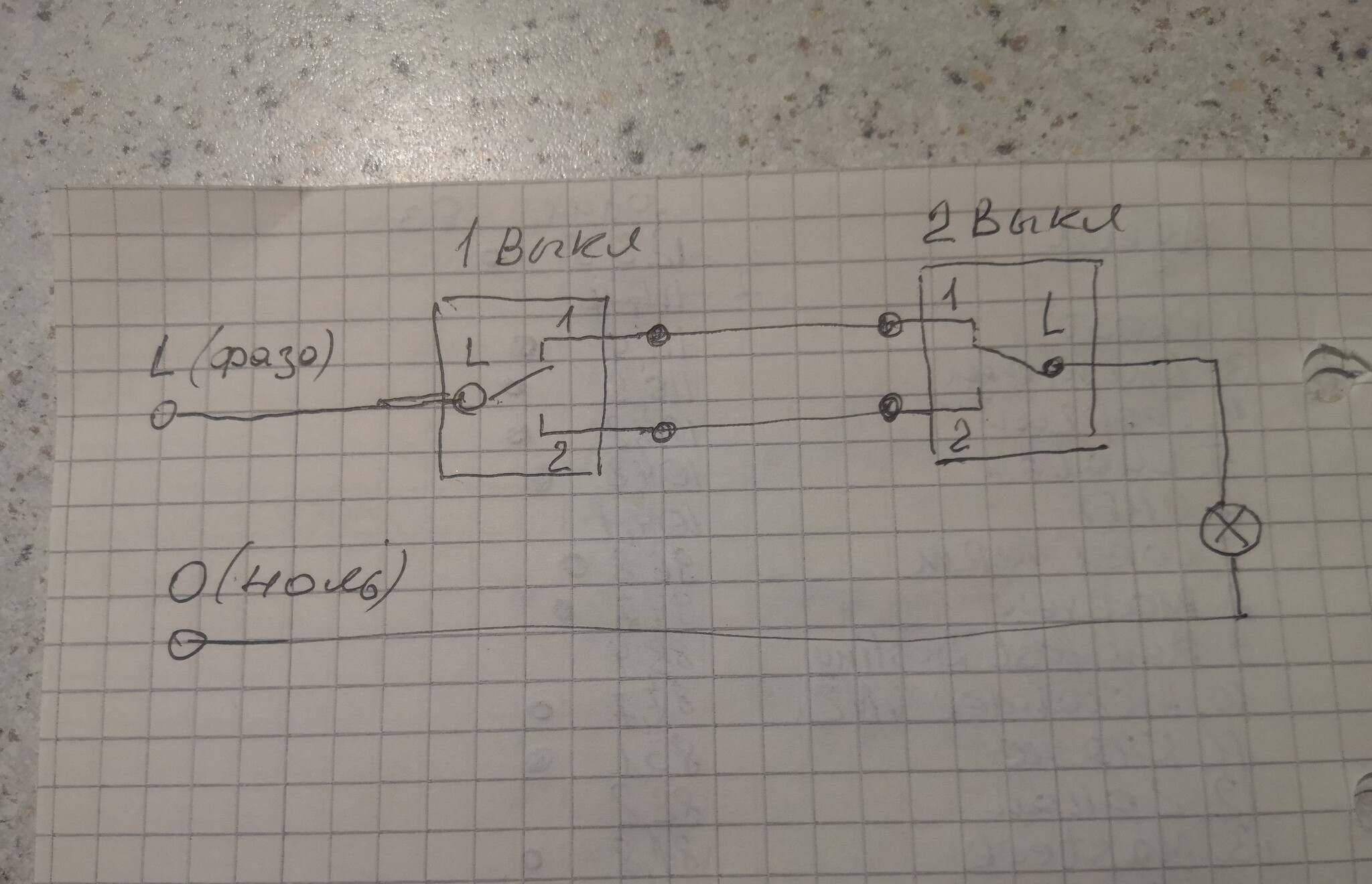

Друже, я нарисовал схему с обозначением номеров контактов. Сверху или как-то ещё, это не имеет значения.

Друже, я нарисовал схему с обозначением номеров контактов. Сверху или как-то ещё, это не имеет значения.

Стоп. Моя схема для одной клавиши этого выключателя. Второй выключатель должен стоять в другом месте.
А вторую клавишу тоже нужно подключать по этой же схеме, но уже со вторым другим выключателем.

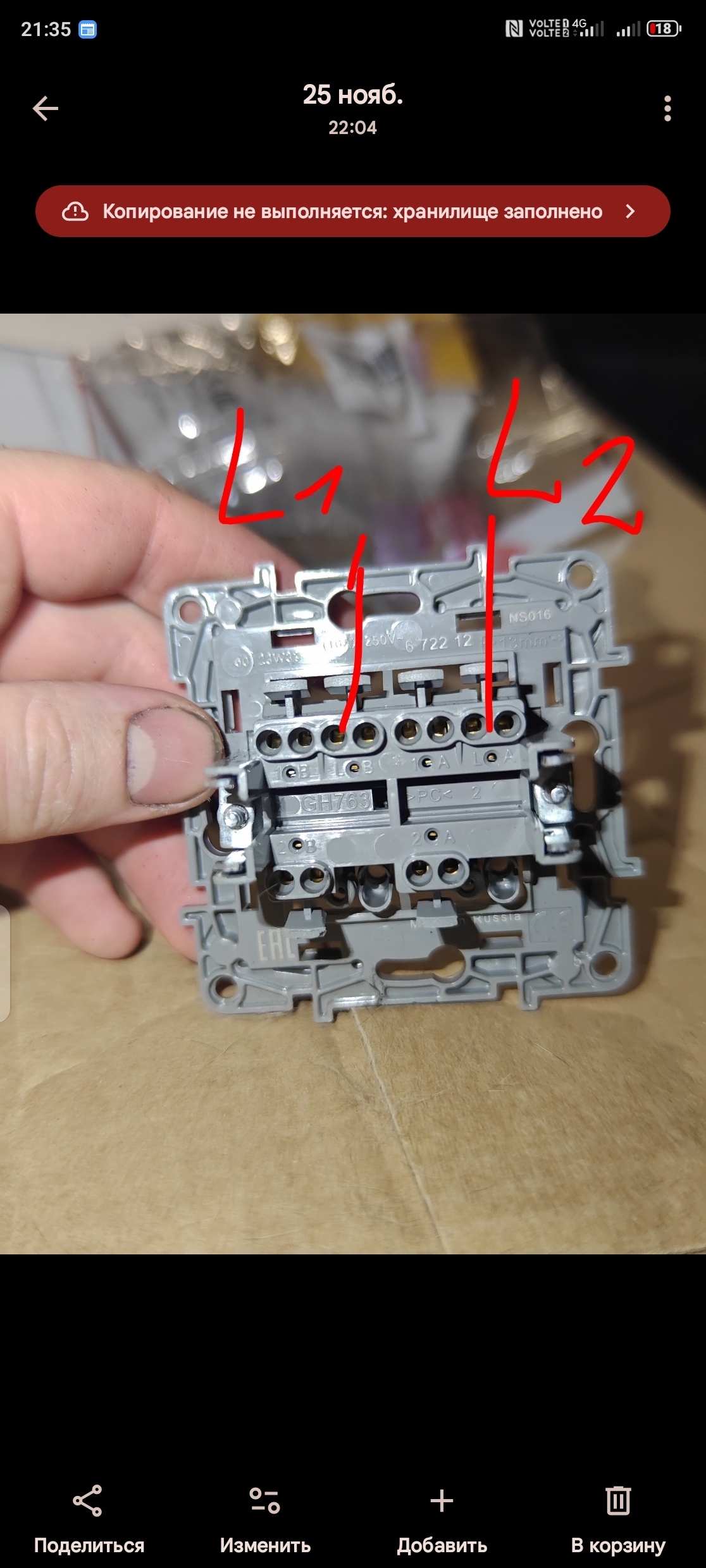

Сколько проводов приходит к этому двухлавишнику?

Друже, я нарисовал схему с обозначением номеров контактов. Сверху или как-то ещё, это не имеет значения.

Друже, я нарисовал схему с обозначением номеров контактов. Сверху или как-то ещё, это не имеет значения.

Хмм. А какая тогда правильная?

Хмм. А какая тогда правильная?

Хмм. А какая тогда правильная?

А я что нарисовал?

А я что нарисовал?

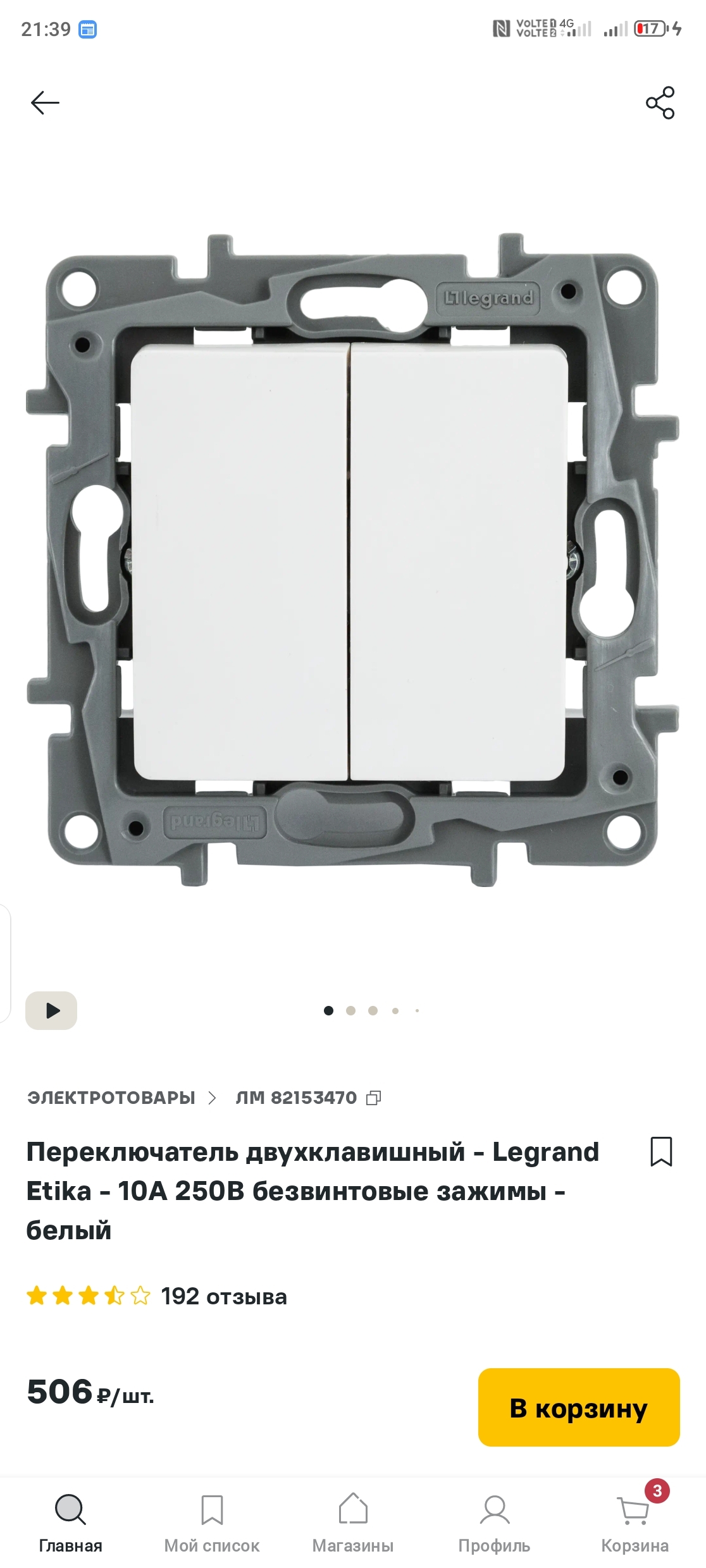

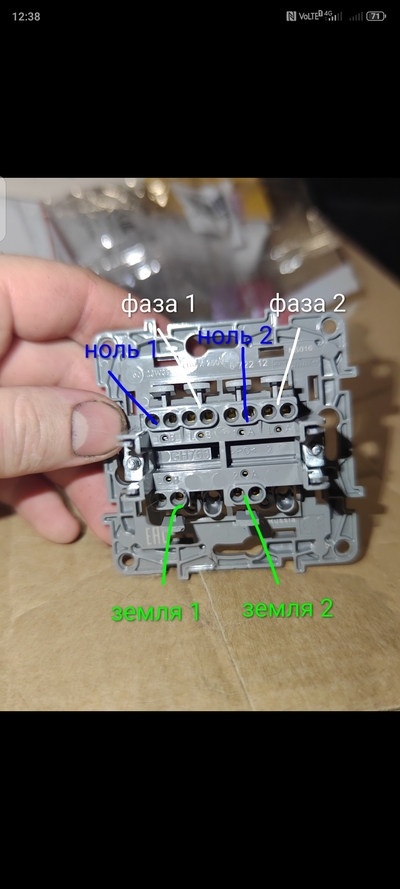

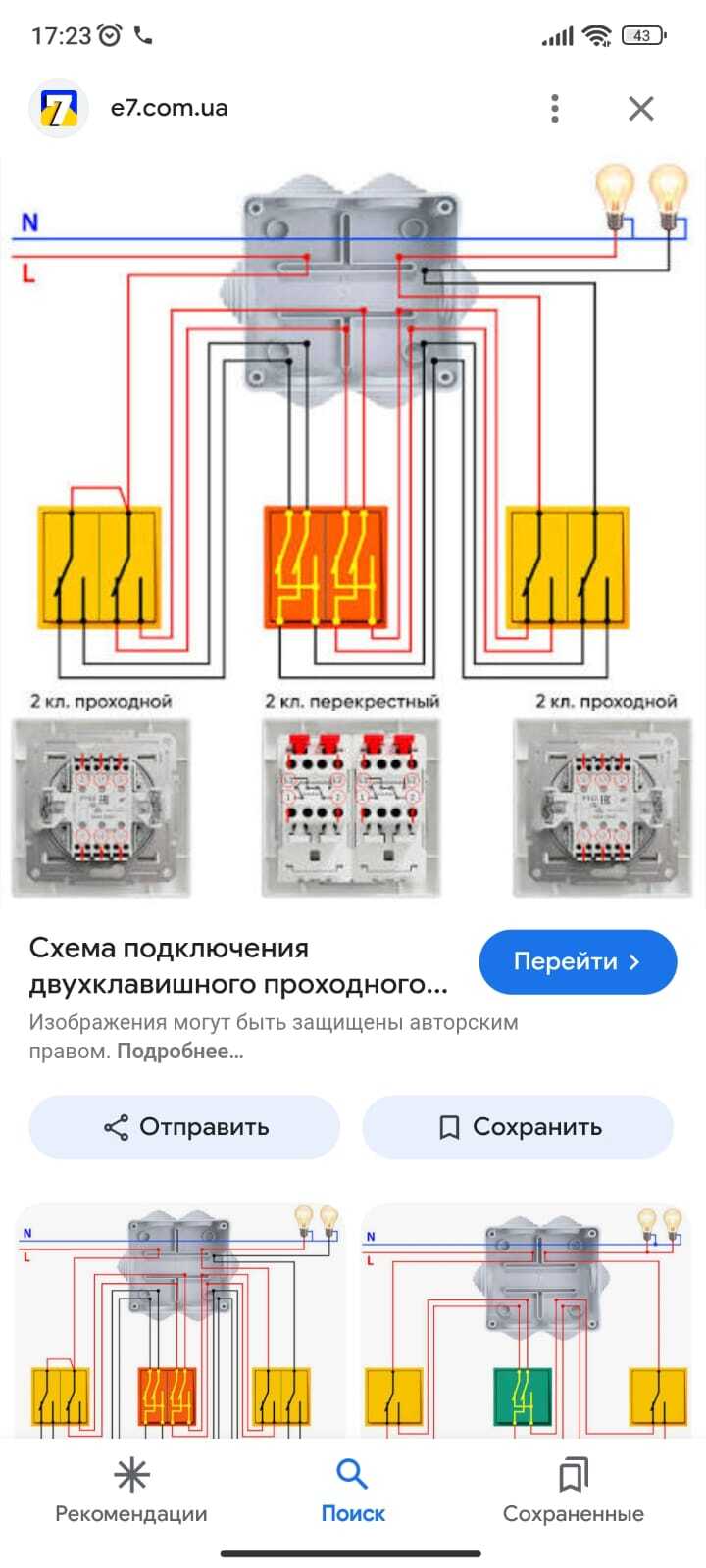

Привет. Это сдвоенный проходной выключатель?

Привет. Это сдвоенный проходной выключатель?

Значит ноль на той линии, где выбивает неправильно подключен

Тут есть вопрос, какое сечение идёт со счётчика?
А вообще, конечно, квартира с электроплитой - ввод от 6 квадратов.

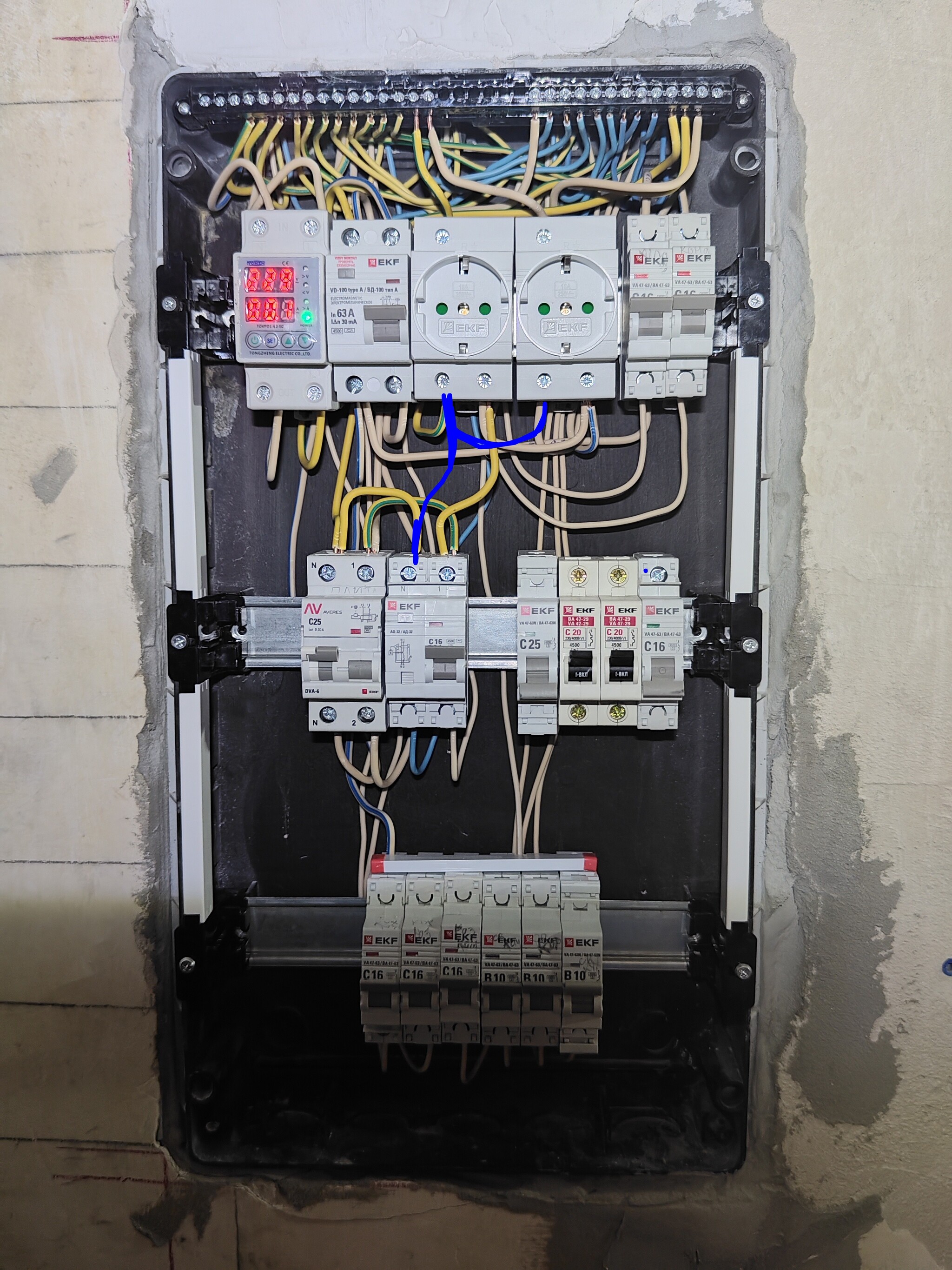

Ещё, не очень хорошая идея, особенно для новичка, не соблюдать цвета в щитке. Экономия, это конечно важно, но запутаться очень легко.)

Ещё, не очень хорошая идея, особенно для новичка, не соблюдать цвета в щитке. Экономия, это конечно важно, но запутаться очень легко.)

Привет. Выбивает УЗО?

Привет. Нужно уточнить, о каком УЗО идёт речь? Вводное или последующие?
УЗО не защищает от КЗ. Сечение кабеля не имеет значения. Номинальный ток УЗО рассчитывается, как сумма токов потребления приборов включённых в цепь, которую защищает УЗО.
Короче, ставить 63А УЗО можно после 40А автомата. Это может быть избыточно и немного дороже, но хуже не будет.

Привет. Нужно уточнить, о каком УЗО идёт речь? Вводное или последующие?
УЗО не защищает от КЗ. Сечение кабеля не имеет значения. Номинальный ток УЗО рассчитывается, как сумма токов потребления приборов включённых в цепь, которую защищает УЗО.
Короче, ставить 63А УЗО можно после 40А автомата. Это может быть избыточно и немного дороже, но хуже не будет.

Для первого раза норм 👍

Для первого раза норм 👍

Для первого раза норм 👍

Привет. 3×2,5.

Не за что)
Ролик из Рутуба очень плохой. Человек несёт бред. Досмотрел до рассказа про розетку в щитке, дальше не стал. Он щиток собирает размером с шифоньер, но не хочет ставить розетку в коридоре 🤦🏻‍♂️. На Ютубе много инфы на эту тему. Посмотрите.

Дядька, найди толкового электрика. С таким опытом по-любому нормально не сделаешь

Можно и так и так.

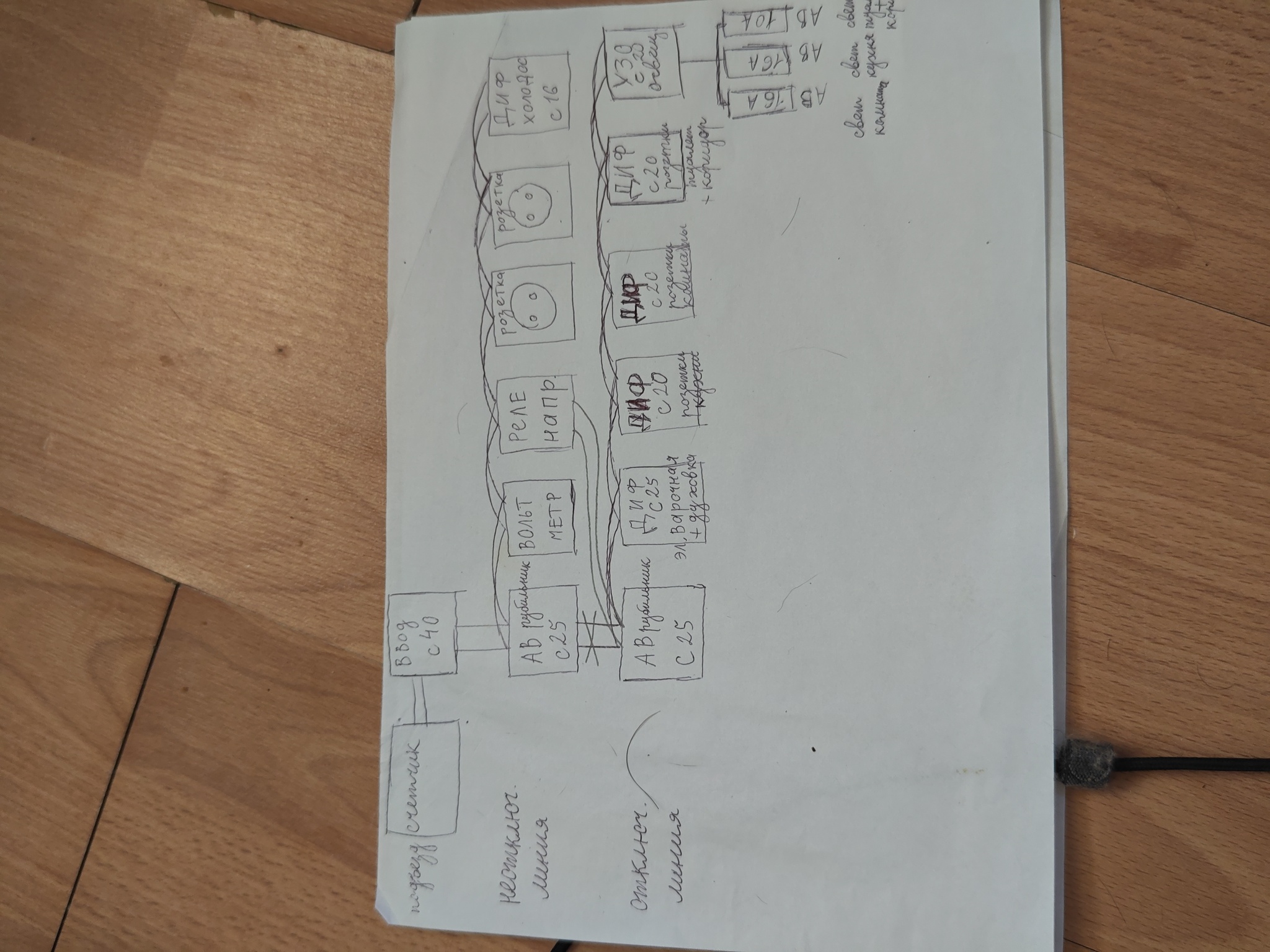

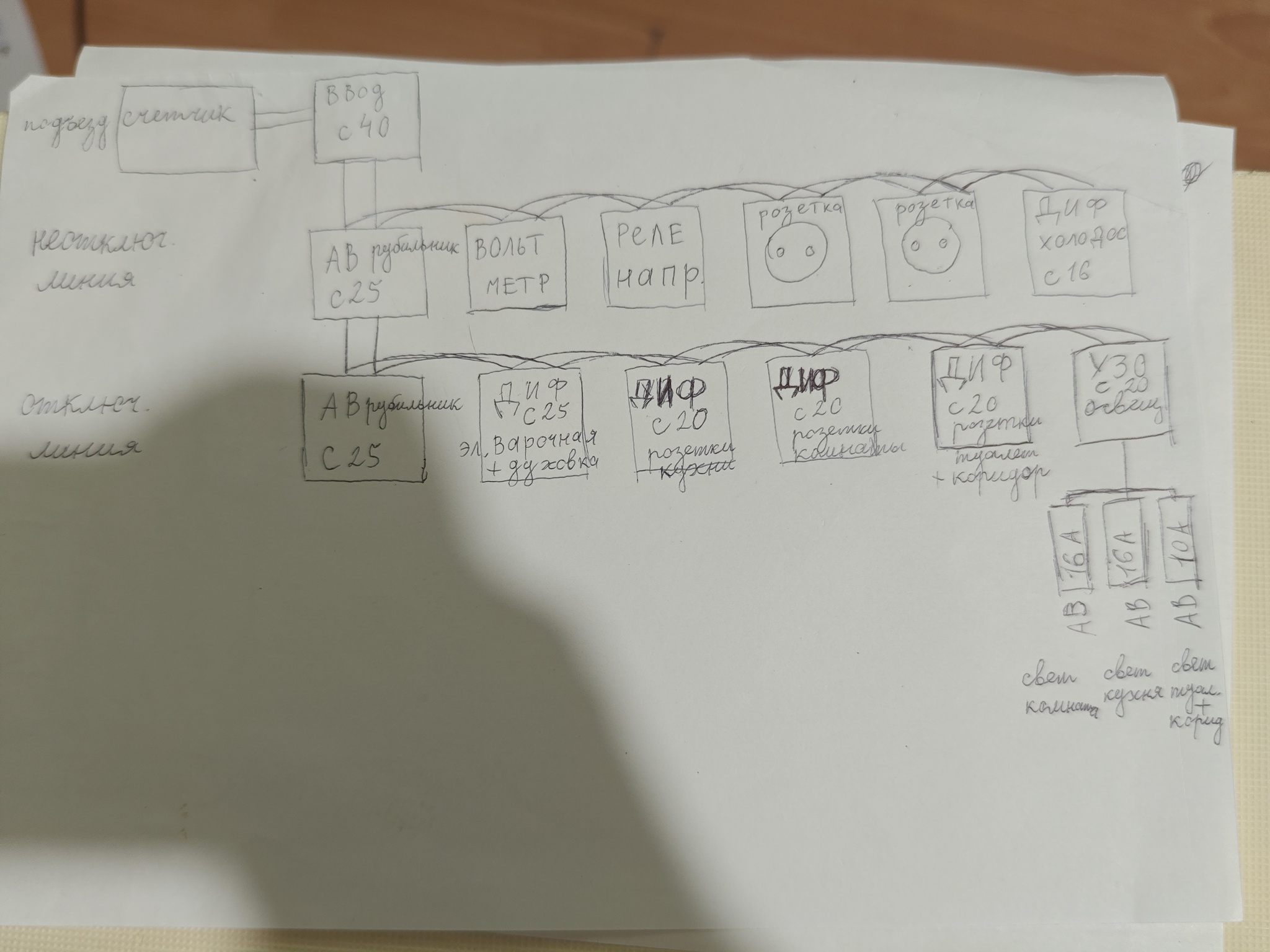

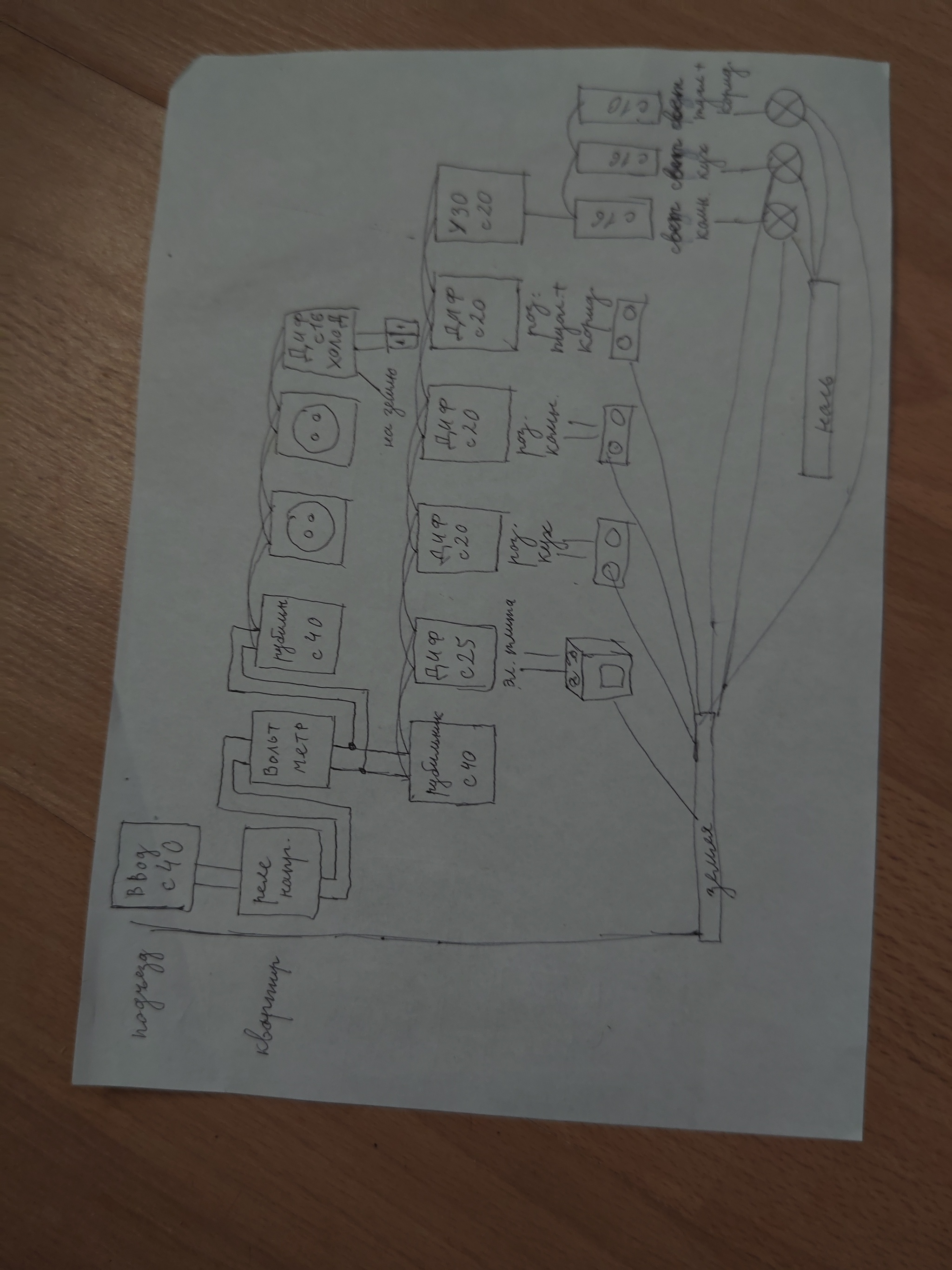

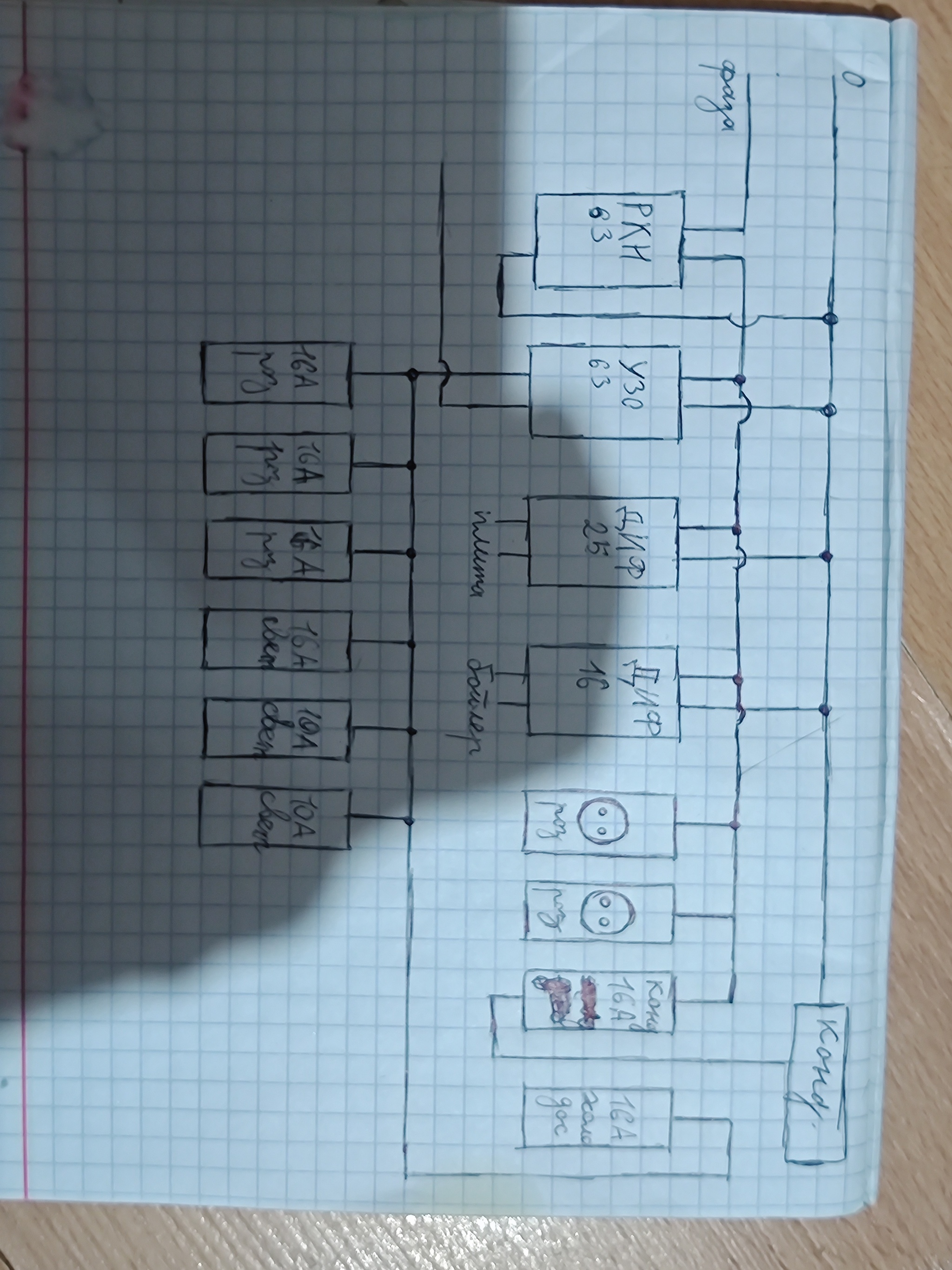

Автомат на холодос нарисован отдельно от остальных, тк он относится к неотключаемой группе. Первые 3 элемента не отключаются при отъезде в отпуск. Остальные можно выключить в щитке.

Автомат на холодос нарисован отдельно от остальных, тк он относится к неотключаемой группе. Первые 3 элемента не отключаются при отъезде в отпуск. Остальные можно выключить в щитке.

Автомат на холодос нарисован отдельно от остальных, тк он относится к неотключаемой группе. Первые 3 элемента не отключаются при отъезде в отпуск. Остальные можно выключить в щитке.

Автомат на холодос нарисован отдельно от остальных, тк он относится к неотключаемой группе. Первые 3 элемента не отключаются при отъезде в отпуск. Остальные можно выключить в щитке.

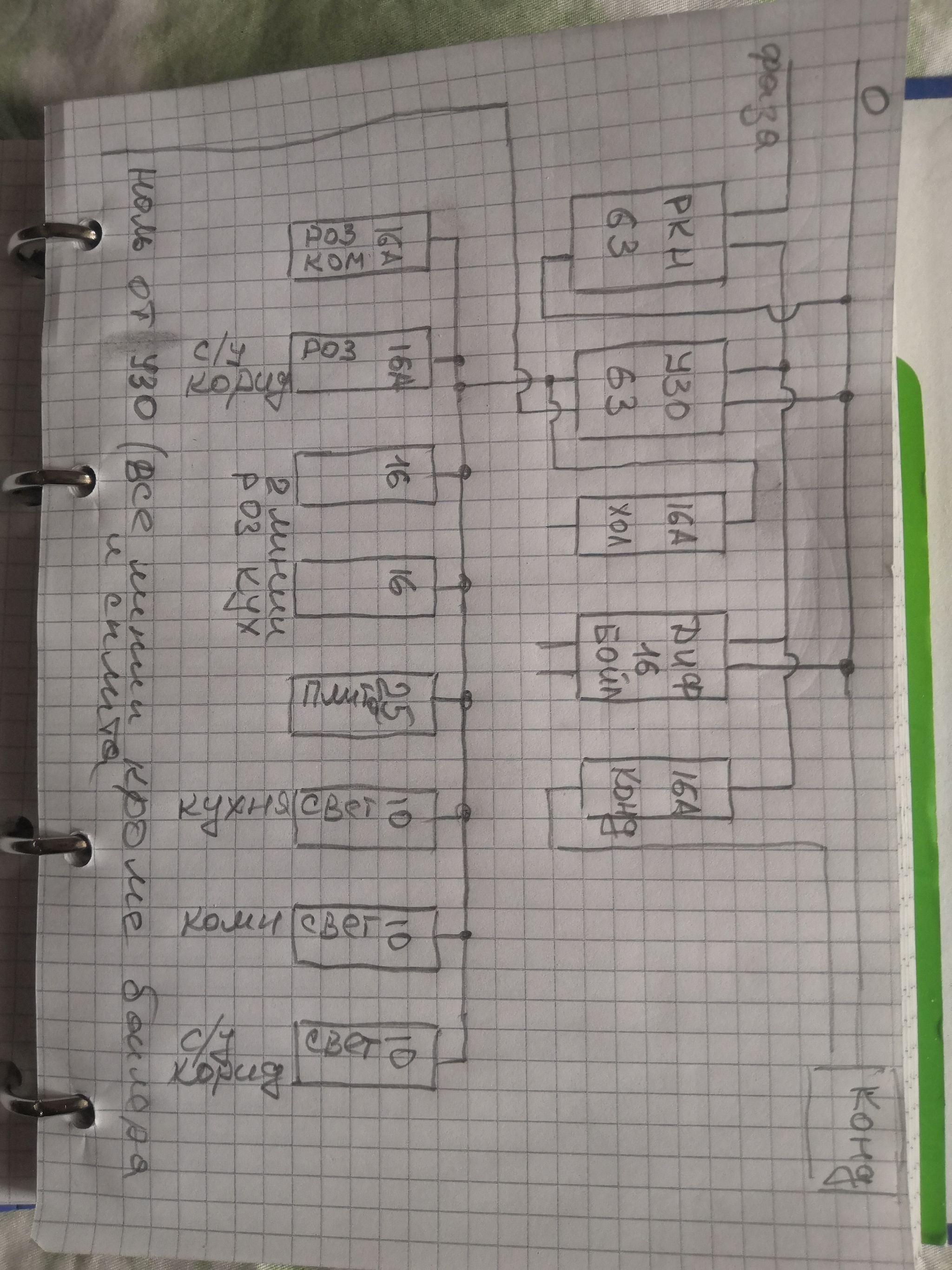

Я бы сделал так. Отдельный диф на бойлер, тк его ТЭН более всего подвержен разрушению.

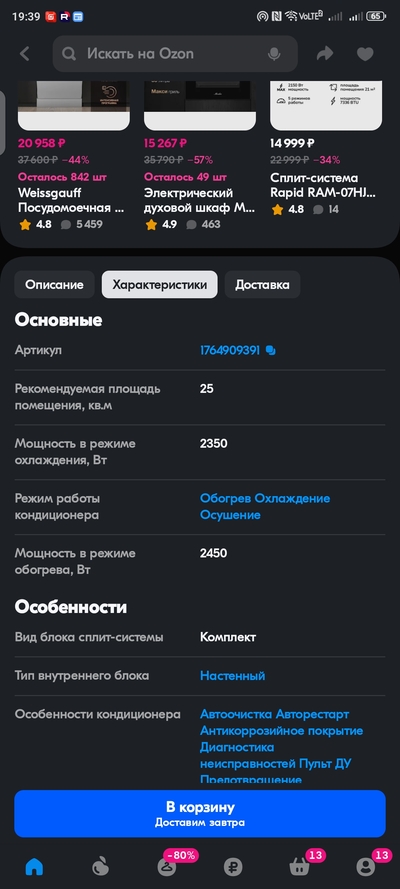

Отдельная линия на сплит - для красоты. Кабель выходит из стены за внутренним блоком, нет соплей.
Вольтметр не нужен, тк он есть в РКН.
Розетки в щитке - зачем?
Если есть желание, можно добавить 2-полюсный автомат на входе, но он у вас стоит в этажном щите.
УЗО и РКН я бы поставил на 63А.
Заземление не стал рисовать. Просто все желто-зеленые провода соберёте на одну шину.

С - есть всегда и везде. И на короткое замыкание они отработают. В - как когда. Если проводка выполнена нормально, и механизмы хорошие, то вы разницы не увидите. Если розетка холодоса будет греться и розетка из говна, то она отлично загорится и при В.

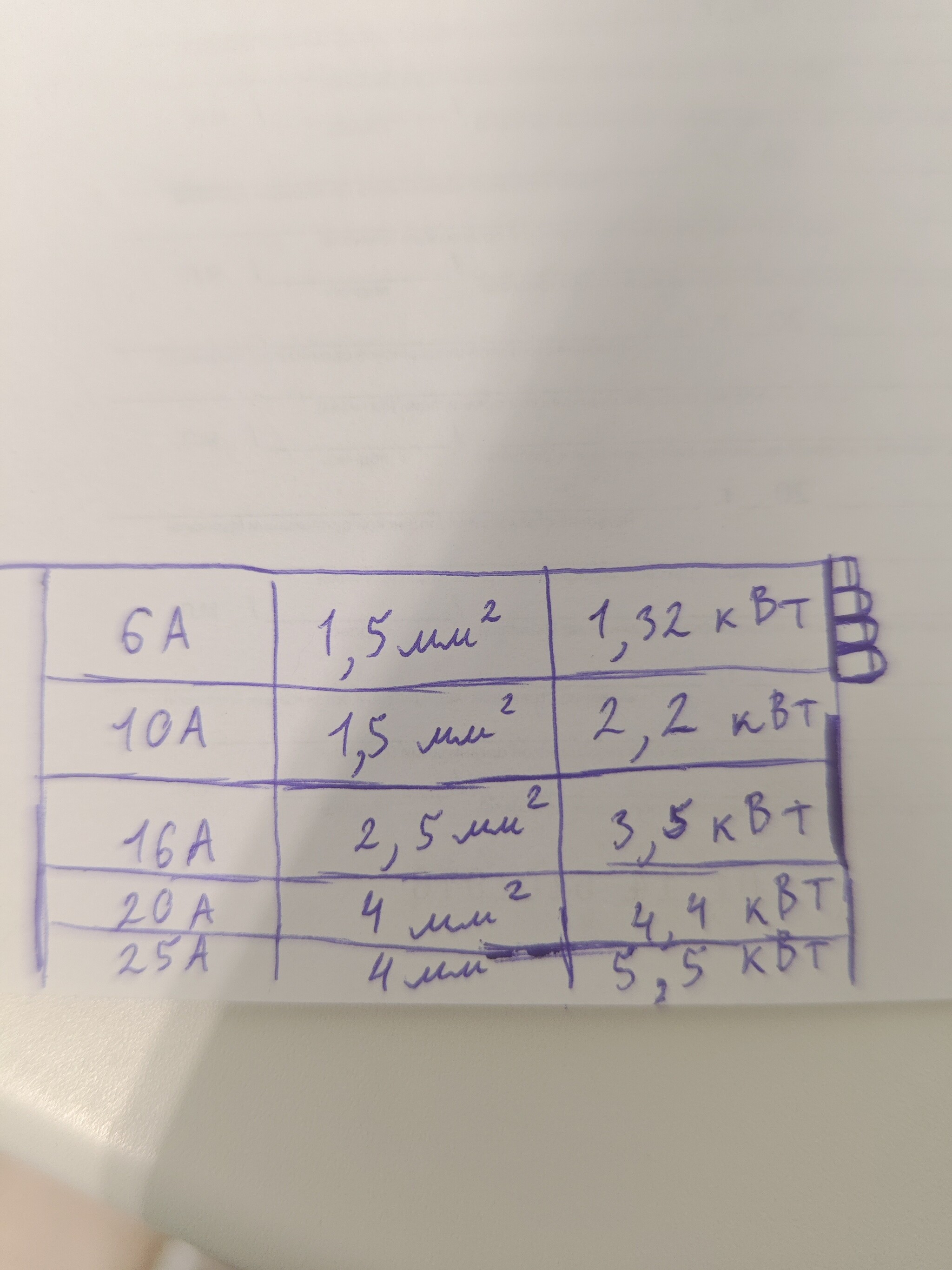

10 А - это 2,2 кВт. Нужно очень много светодиодной ленты😁. Она потребляет не очень много.
Когда будете планировать освещение, не забывайте, что когда эта лента сдохнет, вы останетесь без света не на один день. Запланируйте светильники под какой-нибудь стандартный цоколь. Сильно упрощает жизнь.

10 А - это 2,2 кВт. Нужно очень много светодиодной ленты😁. Она потребляет не очень много.
Когда будете планировать освещение, не забывайте, что когда эта лента сдохнет, вы останетесь без света не на один день. Запланируйте светильники под какой-нибудь стандартный цоколь. Сильно упрощает жизнь.

Не за что)
Ролик из Рутуба очень плохой. Человек несёт бред. Досмотрел до рассказа про розетку в щитке, дальше не стал. Он щиток собирает размером с шифоньер, но не хочет ставить розетку в коридоре 🤦🏻‍♂️. На Ютубе много инфы на эту тему. Посмотрите.

Ничего не противоречит. На сплит розетка не ставится, кабель соединяется пайкой или обжимкой. Вы не сможете воткнуть туда ничего сверхмощного. А на холодос розетка будет. И держать в голове, что там 1,5 мм нафик надо. Все розетки нужно подключать 2,5 мм.

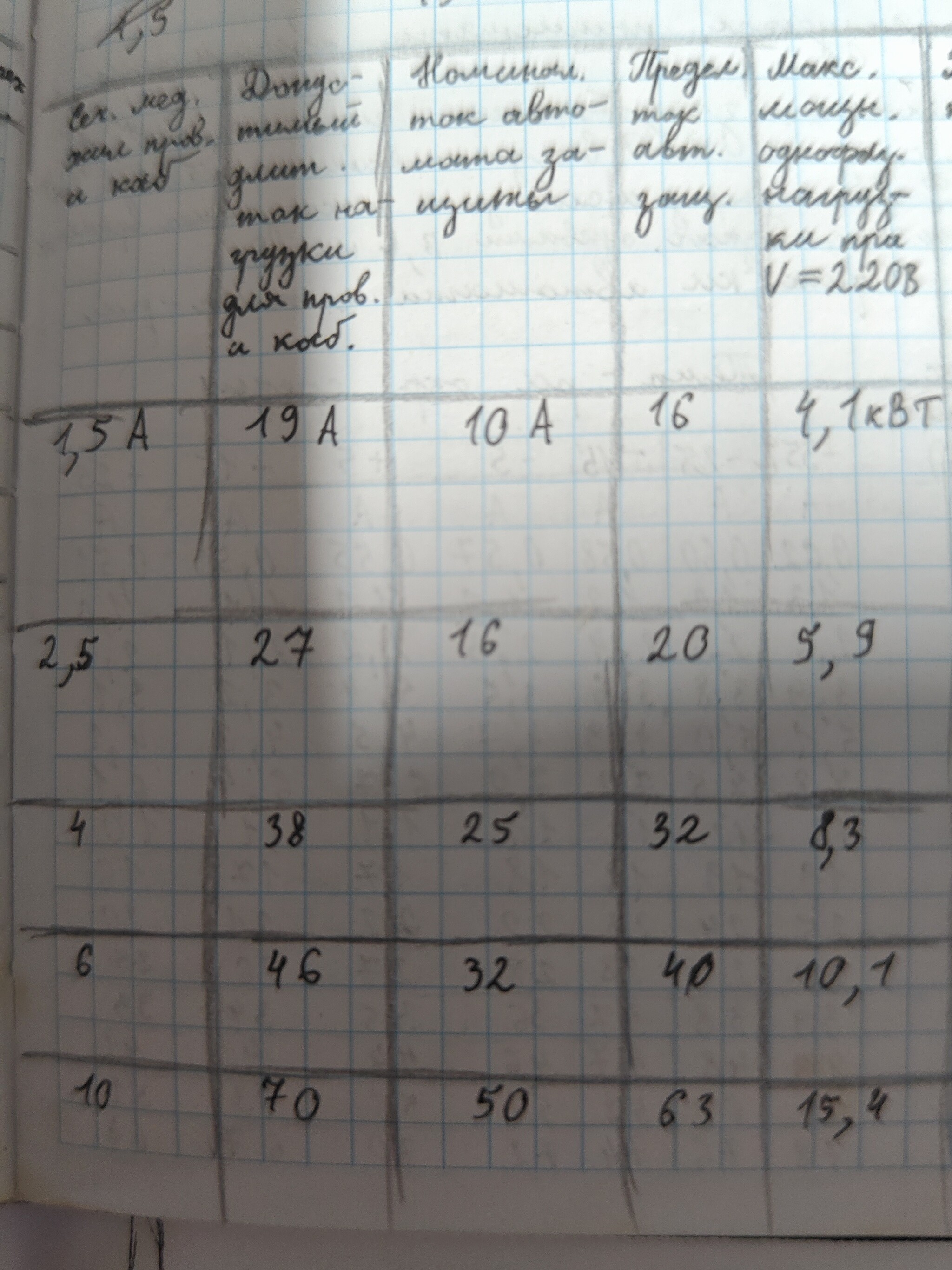

Можно поставить 10 А и 1,5 мм. Но только если это будут честные ГОСТовские 1,5. 16А и 2,5 снимает этот вопрос. Автомат защищает кабель, а не приборы.

Можно поставить 10 А и 1,5 мм. Но только если это будут честные ГОСТовские 1,5. 16А и 2,5 снимает этот вопрос. Автомат защищает кабель, а не приборы.
