Прошу помощи с 3d моделью.

Добрый день, уважаемое сообщество!

Я новичёк в сфере 3d, недавно кое-как "нарисовал" в zbrush свою первую модель, плоская пряжка для ремня.

При печати столкнулся со следующей проблемой:

Распологая модель вертикально, при печати появляются дефекты

(Время засветки 15сек)


А распологая горизонтально получается следующая дрянь

(Мне показалось что так "печатает" чётче, усы намечались везде где нужно, время засветки 20 сек.)


Решил воспользоваться предпросмотром слоёв и увидел следующее:

(Видимо проблема кроется в самой модели)


Прошу о помощи.

Дорогие мастера, пожалуйста, помогите неопытному новичку решить данную проблему, посмотрите на модельку. Могу записать видео как я её делал, наверняка я это делал неправильно.


Ссылку на stl модель и изображение прилагаю - GoogleDisk

(заархивирована в zip архив)


Саму модель я сделал так:

В zbrush сделал плоскость нужной формы, с помощю subtool > extract придал ей толщину.

Наложил маску и вырезал с лицевой стороны полость.

Через subtool добавил лицевую часть, ту на которой будет рельеф.

На лицевой части выдавил рельеф.

И при помощи move визуально "соединил" две половинки.

На этом мои познания заканчились.(

Лига 3D-принтеров

3.9K поста15K подписчиков

Правила сообщества

Запрещено хамство и оскорбления, уважайте чужой опыт и труд

Вы смотрите срез комментариев. Показать все
1
Автор поста оценил этот комментарий

Модель очень тяжелая, Кура видит последние слои как одну плоскость. Нужно делать ретопологию. С радостью помог бы, да Блендер говорит твердое "нит".


З.Ы. С файлом исходником я угадал?

Иллюстрация к комментарию
Иллюстрация к комментарию
Иллюстрация к комментарию
Иллюстрация к комментарию
раскрыть ветку (20)
0
Автор поста оценил этот комментарий

Да, угадали.

А если попробовать OBJ? У меня открывает, я бы в blender сделал, но я так и не разобрался как сделать в нём выдавливание по картинке.(

https://drive.google.com/open?id=1SRTxlb8bGzbdY07mrvfkIeX3Vs...

Иллюстрация к комментарию
раскрыть ветку (19)
0
Автор поста оценил этот комментарий

Но картинка не та.

раскрыть ветку (18)
0
Автор поста оценил этот комментарий

У меня вот эта, рисовал в Inkscape.

Иллюстрация к комментарию
раскрыть ветку (17)
2
Автор поста оценил этот комментарий

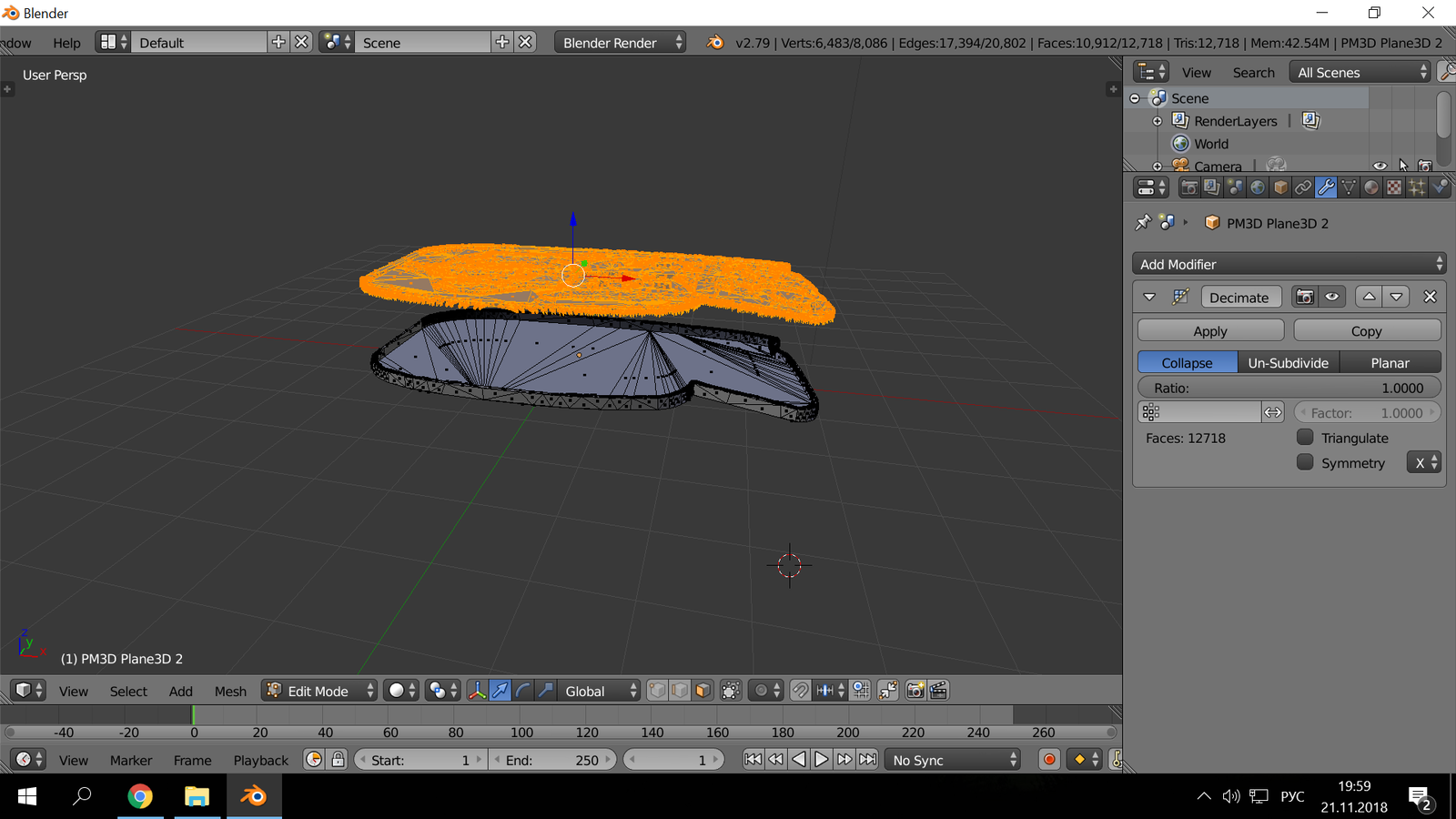

С блендером помогу, с помощью модификатора Decimate можно снизить  кол-во полигонов, но как и все автоматические способы даёт не предсказуемый результат.  В значение Ratio пишется значение меньше единицы (0.9-0.1) и так подбирается лучший вариант. Если есть исходники, можно соединить "лицо" бляхи и тело, после чего с помощью модификатора Lattice  (вроде бы, поправьте если путаю) задать нужный изгиб.


По поводу выдавливания, я предпочитаю старый-добрый способ ручной обводки, он безусловно трудоемкий, но так можно сделать модель с наименьшим кол-вом лиц и правильной топологией.

Иллюстрация к комментарию
раскрыть ветку (13)
0
Автор поста оценил этот комментарий

Большое Вам спасибо за поддержку, количество полигонов я снизил, детализация не пострадала, модель значительно похудела.

Сейчас покарячусь над устранением "пил", надеюсь что всё получится, и мне удастся напечатать эту горемычную пряжку. Честно говоря я уже отчаиваться начал.

раскрыть ветку (12)
1
Автор поста оценил этот комментарий

Конечно получится! Если что-то идет не так - пишите, с радостью помогу чем смогу.

раскрыть ветку (11)
0
Автор поста оценил этот комментарий

Я в итоге сделал в fusion 360, но проблема в том, что у зверя не объёмная голова. Можно ли в блендере поправить сетку и придать голове объём? (в fusion сетки я не нашёл, при сохранении в stl вместо сетки линии, редактировать их невозможно).

Ссылку на obj модель прилагаю. https://drive.google.com/open?id=1lbevqsKvT7p7tSXA5rbUyZpkXO...

Иллюстрация к комментарию
Иллюстрация к комментарию
раскрыть ветку (10)
0
Автор поста оценил этот комментарий

Я кажется разобрался. Днём попробую, если вам будет интересно то о результатах доложу.

раскрыть ветку (9)
1
Автор поста оценил этот комментарий

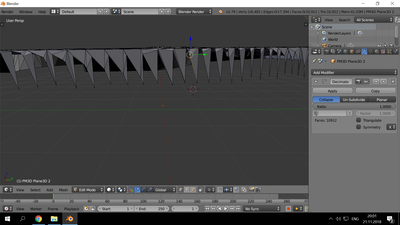

Такс, вот сетка через Блендер. Можно придать объем вытягивая за полигон или за группу вершин, сподручно будет использовать пропорциональное редактирование, как на 2 скрине.

И да, конечно же будет здорово увидеть конечный результат.


P.S. в оbj формате модель немного разваливается на запчасти, если нет желания все сшивать обратно, то можно сохранить в stl и все будет ок.)

Иллюстрация к комментарию
Иллюстрация к комментарию
раскрыть ветку (8)
0
Автор поста оценил этот комментарий

Дорогой 7unix, Я от всего сердца благодарю Вас за помощь!

Ваш совет по поводу работы в blender и в частности функции decimate, мне очень помог. Без вас я бы ещё долго возился над этой моделью, благодаря вам я обрёл новые знания. Спасибо!


Осталось разобраться с плавным подъёмом рельефа в zbrush, и отработать финальную модель.

(В какой-то момент я что-то напортачил с кистями и они стали поднимать очень резко, но с этим я справлюсь.)

Иллюстрация к комментарию
раскрыть ветку (7)
1
Автор поста оценил этот комментарий

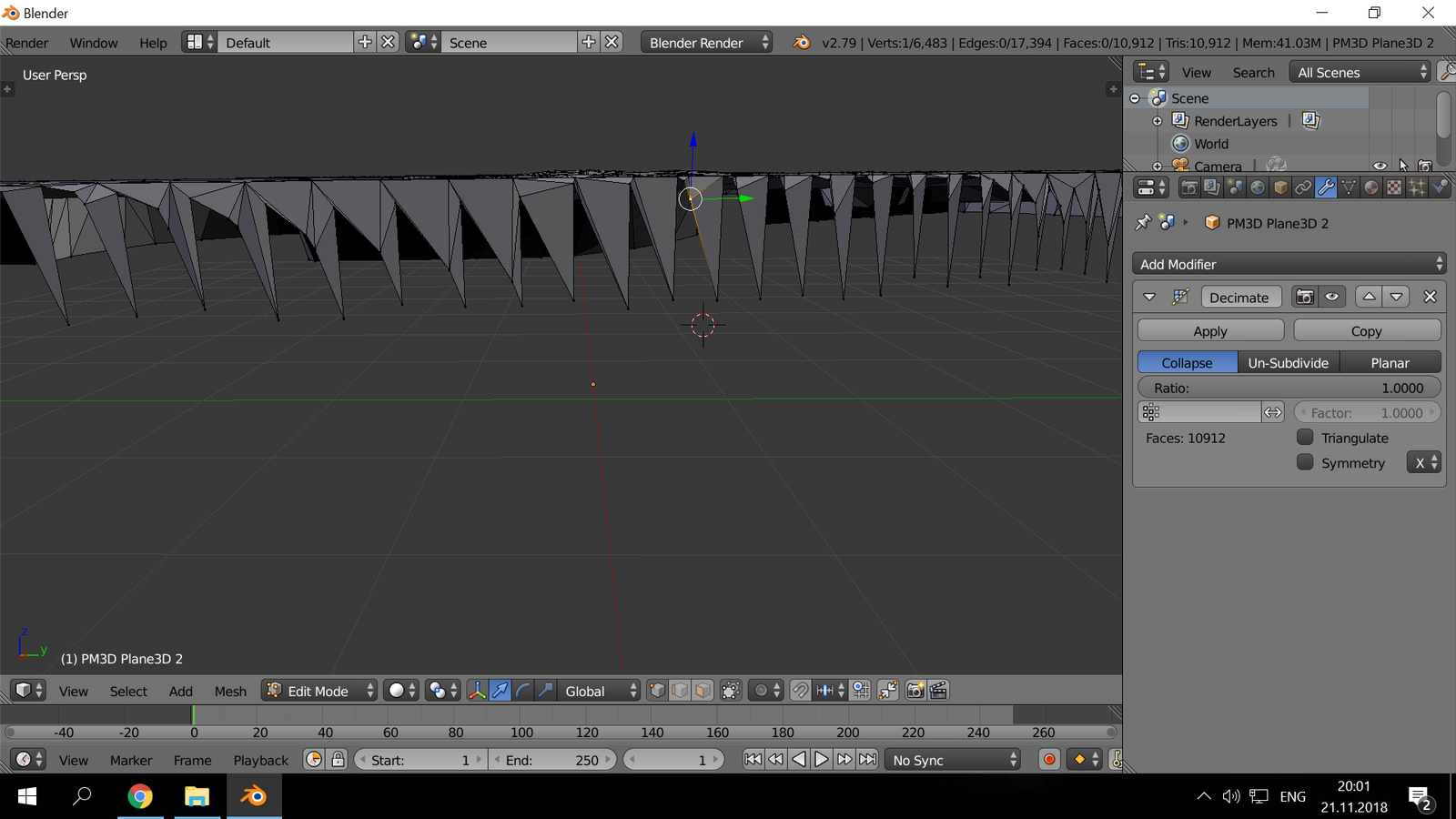

Если исходников нет, то в блендере уменьшив число полигонов, выделяем лицо модели, жмакаем клавишу L (по умол.), после чего поднимаем не соединенную часть. Далее убираем низ с помощью P (Selection), и работая по точкам, делаем из пилы - полноценное ребро, после чего на F делаем "крышку".

Иллюстрация к комментарию
Иллюстрация к комментарию
раскрыть ветку (2)
1
Автор поста оценил этот комментарий

В итоге, в слайсере, должна быть примерно такая картина.

Иллюстрация к комментарию
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Я сейчас же попробую.
