Очередное испанское стыдное⁠⁠

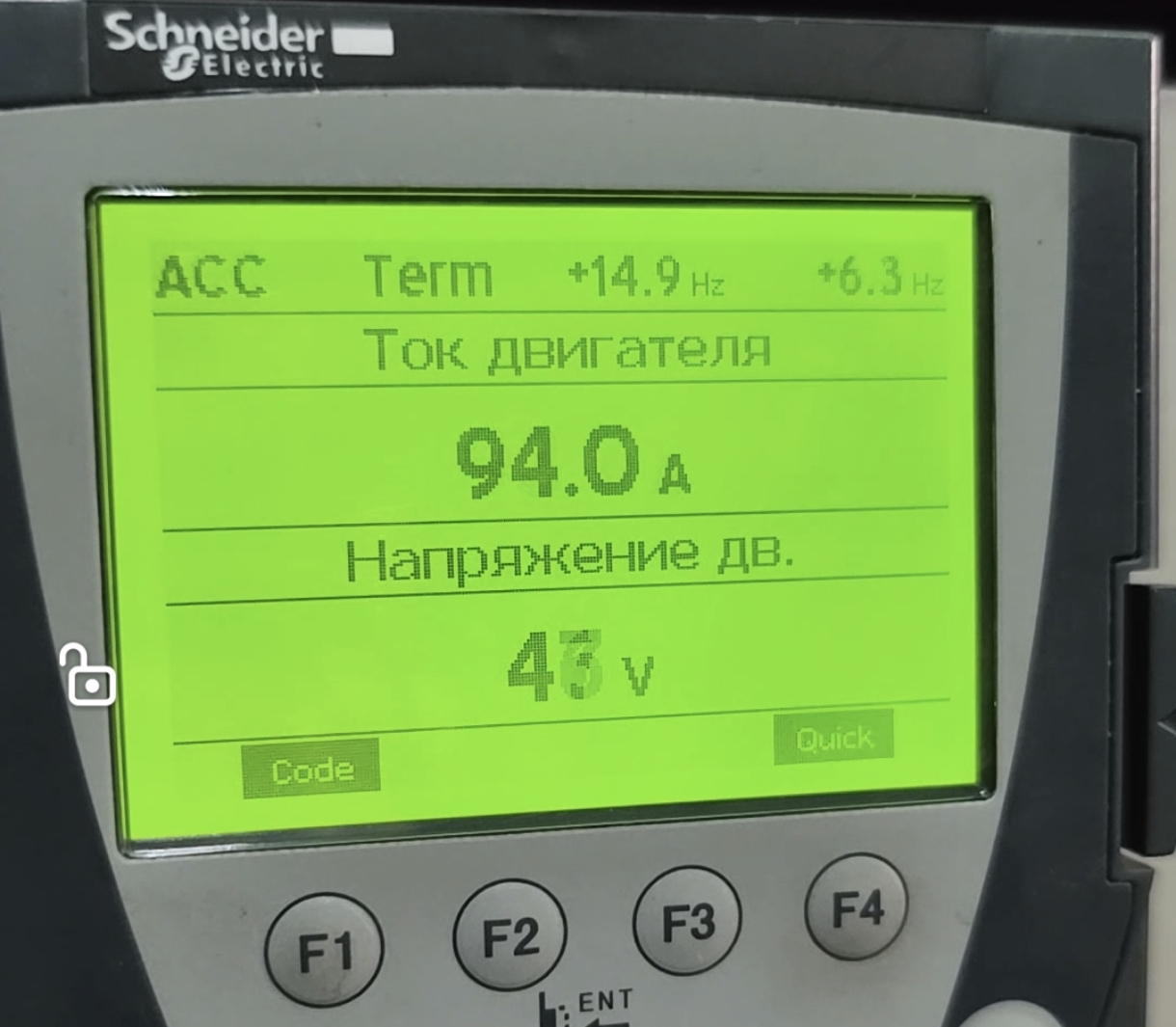

Не надо напряжение понижать. Частотники так работают: меняют частоту при том же напряжении. Чем ниже частота, тем меньше обороты

типа ИК радиация? ну хз.... так скучнее)

Что-то там "нагорожено". Какой-то умелец подал ~230В туда, где должно быть 24В постоянки?

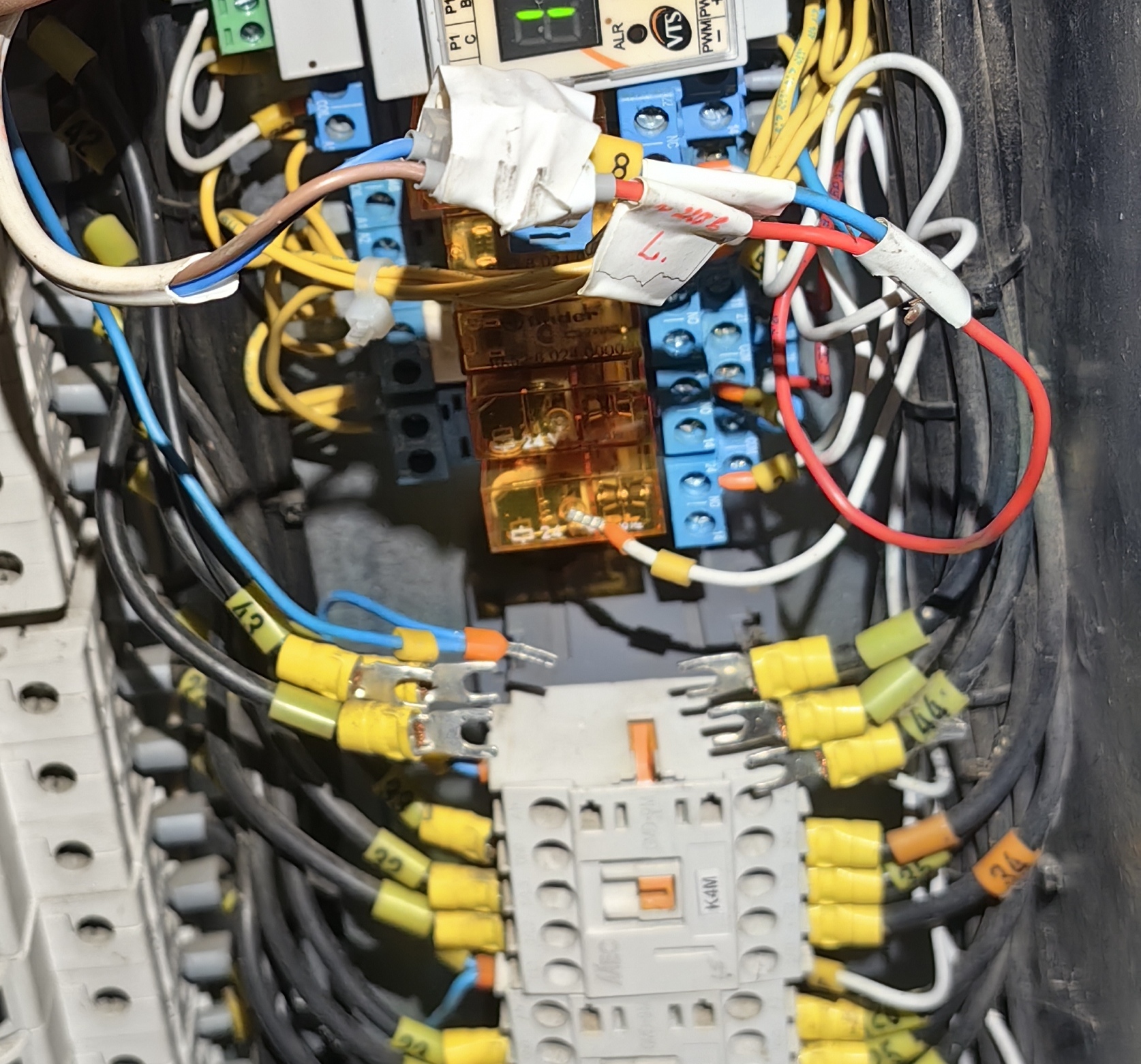

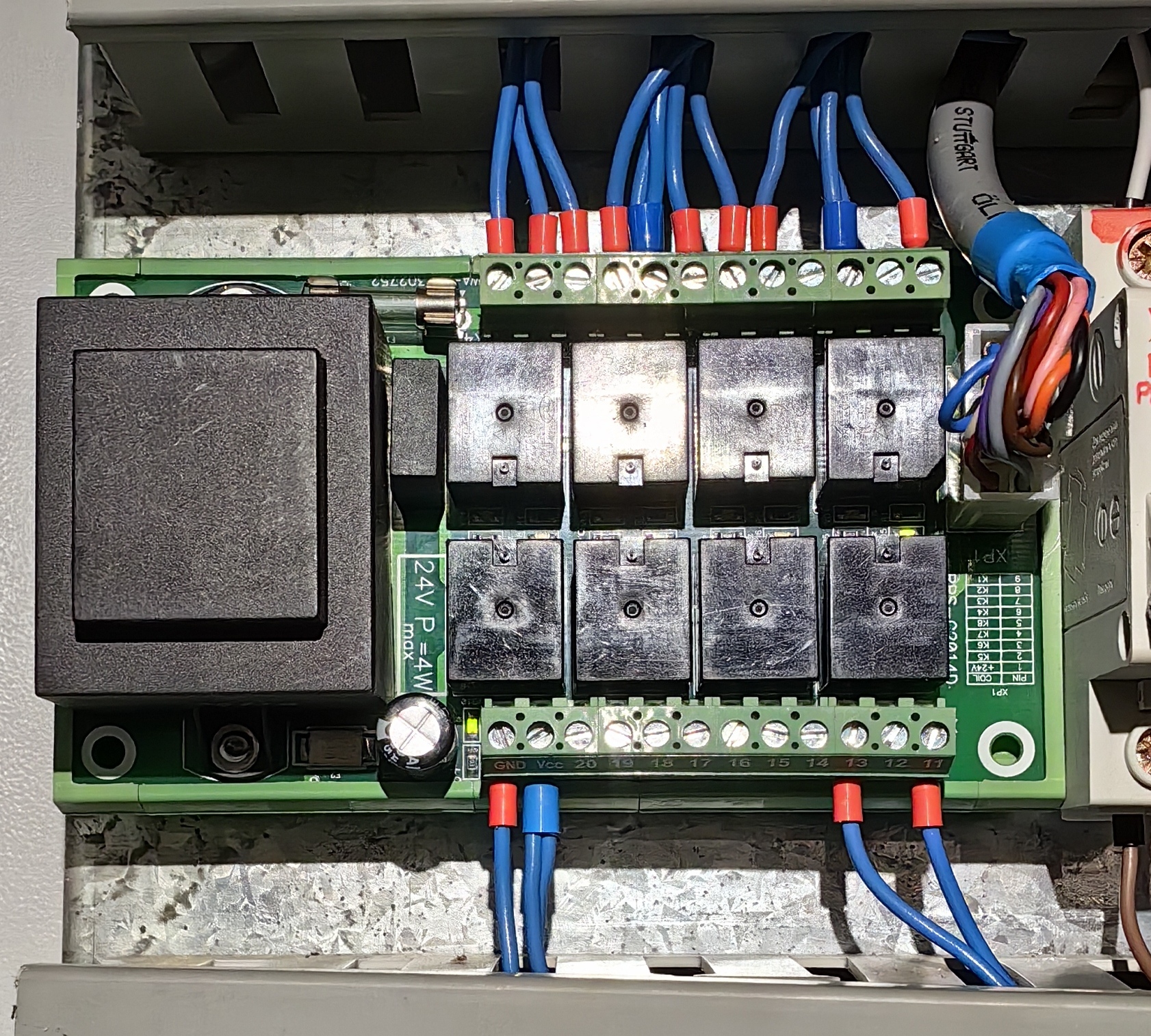

Промежуточные реле управляются контроллером 24AC. На них справа приходит красный провод и перемычками роздан по всем реле. От каждого реле на свою катушку пускателей идут белые провода. Не нужно быть Вангой, чтоб понять, что на том самом красном проводе 24DC, которое и подаётся на катушки пускателей. Андэрстэнд? Иди меняй свой тдм

Промежуточные реле управляются контроллером 24AC. На них справа приходит красный провод и перемычками роздан по всем реле. От каждого реле на свою катушку пускателей идут белые провода. Не нужно быть Вангой, чтоб понять, что на том самом красном проводе 24DC, которое и подаётся на катушки пускателей. Андэрстэнд? Иди меняй свой тдм

Кста, пускатели слишком плотно стоят - нет отвода тепла - перегрев катушек - пшик

ТС, хорош строить "умного петросяна". В схеме вся вторичка собрана на 24В.

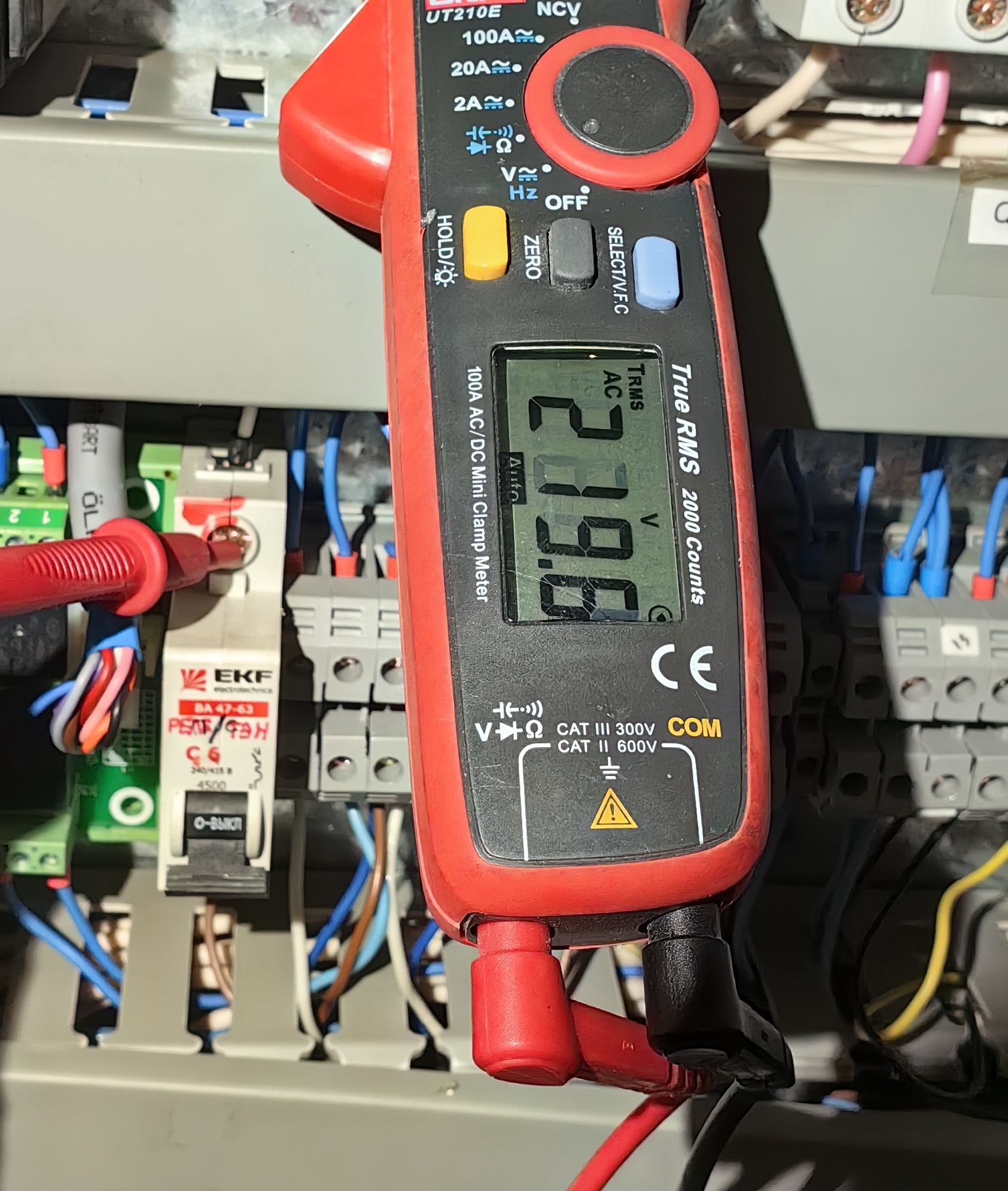

Хоть бы мультиком тыкнули - что же там на катушки пускачей прилетает.
Ваш tdm на 230В не заработает.

Не надо напряжение понижать. Частотники так работают: меняют частоту при том же напряжении. Чем ниже частота, тем меньше обороты

Как он работал на 50 герцах? Один оборот в минуту? С чего он тогда греется? Скорее там нужен был треугольник на 400 вольт, подключили по звезде и пиздец движку

вчера у ИИ спрашивал что то про фазоимпульсное управление тиристором в попытке использовать рекуперацию:

Плюсы и минусы:

— Плюс: простота схемы, низкая стоимость, возможность регулировки мощности.

— Минус: возможные пульсации тока, нагрев тиристора, необходимость в радиационной защите и грамотной схемотехнике для предотвращения перенапряжений.

но с учётом, что пока я не внёс реальные сопротивления индуктивностей и конденсаторов в симуляцию - показывало килоамперы - может там и до ренгена было бы не далеко :) (GPT про симулятор локально запущенный на компе симулятор не знал, хотя кто их теперь хз....)

А ещё есть, наверное, предварительные, так те на 12.

Хорош бредить, 24 на 220, без закоротов на сердечнике и 2 минут не проработает.

Скорее всего до этого контактора не доходила очередь включения.

У нас в цеху раза 2 или 3 было, когда монтажнику со склада по ошибке выдали

контактор с катушкой на 24V вместо 230, а он не проверил и установил в схему.

Когда шкаф тестируется на него подается напруга.

Контактор отправляется в последний прыжок практически мгновенно.

И еще ток через его катушку такой, что в шкафу ОТК автомат ложится.

Катушка на 24 долго не выдержит 220 переменки. Или кто-то ....... Или просто не работала она фактически, не доходила ступень режима

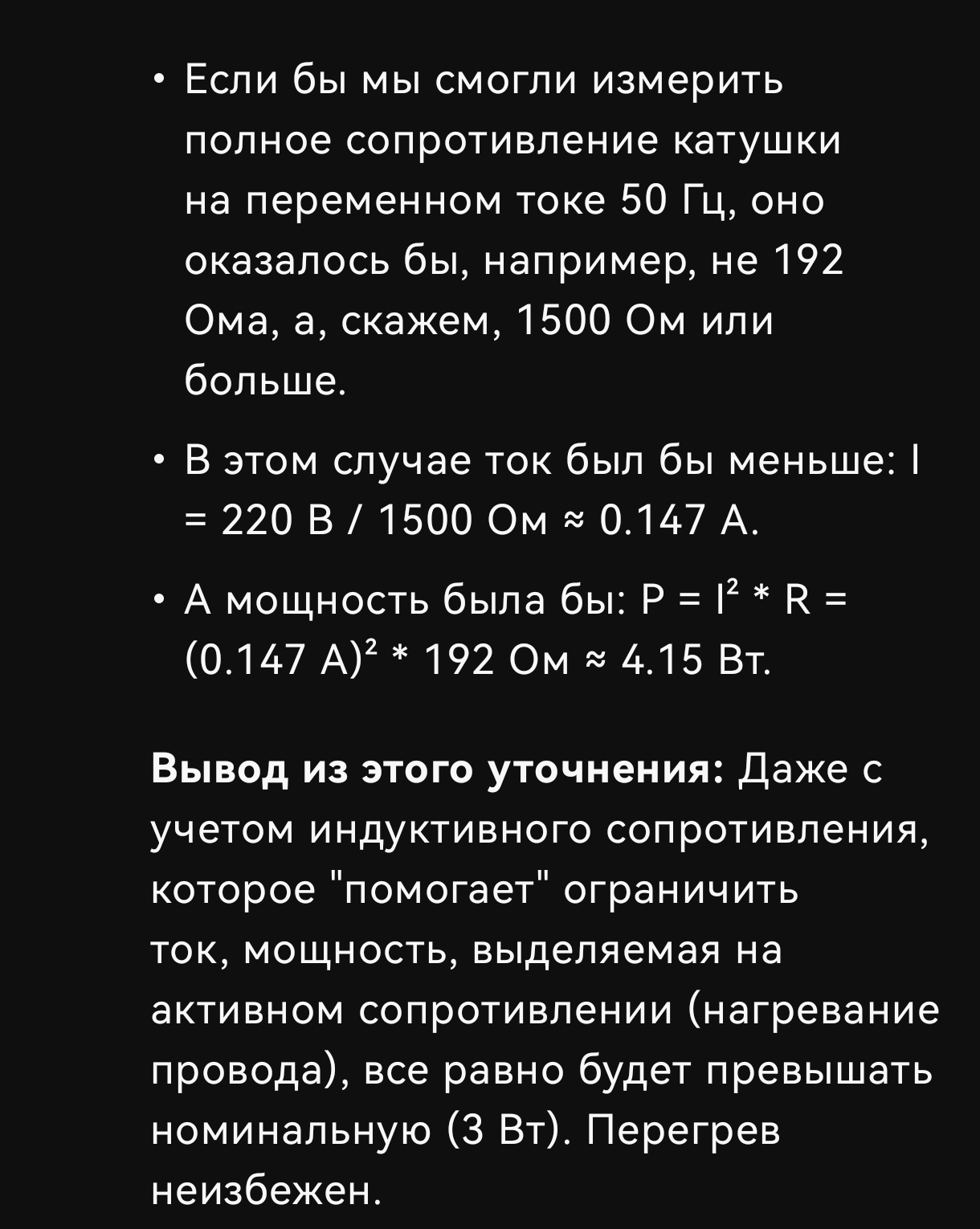

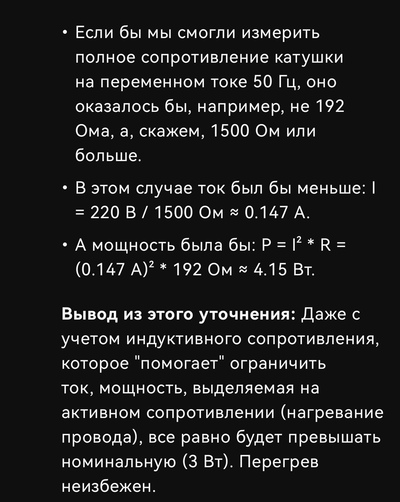

Тогда им бы сразу ппц..... повезло как раз что на постоянку - у них сильно больше сопротивление. На ~220 AC что то порядка =40V DC норм работают (пишу по памяти, давно было). Это ещё в школьном детстве наставник мне глаза раскрыл, ну я тогда ясно дело не понимал почему так.
Кстати ещё одно из поздних открытий - диоды паралелльно реле - увеличивают время отпускания до неприличия и надо ставить стабилитроны илу супры.
ps про закоротки на сердечнике сходу не соображу - гуглить лень)

ТС - долбаёб. Поскольку релюхи на 24 на фото ему ни о чём не намекают даже.

Дебил, совсем запизделся? "Контакторы" на 24V ТРИ!!! года работали без проблем? Упейся ап стену, нихуя и никогда НЕ ПОВЕРЮ!!! 🤬

Если руками трогать то да, а по фото мы только порчу насылать можем.

+ Все же стоит посмотреть - может там все реле на 24AC нужны, а сгорела на 24DC. Эта могла некоторое время поработать.

Схему можно? А то спорить можно долго. На фото видно что восьмой провод идет по всем пускателям и начинается с контроллера с клеммы А/С, но что это именно не понятно.
