Сколько раз натыкался на ролики, где электрик с важным видом и в спецодежде собирает щит, где на каждую лампочку автомат 10А , на каждую розетку чуть ли не двухполюсные автоматы. И обязательно миллион УЗО.
Вот пример щита на квартиру в 58 м. 1.Вводной 32 автомат ( может и 40 надо).
2 Единственное УЗО
3. Автоматы 16А - 4 шт
4. Автоматы 10А- 3шт.
Подобная конфигурация перекрывает все потребности обслуживать электрическую часть квартиры за глаза.
Да как вы посмели?! Что за убожество !!! Как можно такой жалкий щит выставлять в интернете ?!
Это на санузел щит не более !!!
тьфу на вас !
Считаем: 1. Освещение прихожая. 2. Освещение ванна/санузел. 3. Розетки прихожая. 4. Освещение комната. 5. Розеточная группа комната. 6. Освещение кухня. 7. Розетки кухня. 8. СМ+ПСМ. 9. Элктроплита , при наличии. 10. Освещение балкон. 11. Розетки балкон 12. Шкафы-купе. Если кв-ра 2-х комнатная, то прибавляем ещё 2 ПЗ. Итого - от 12 ПЗ
Плита газовая, минус один автомат. Квартирка в москве - нет реле напряжения, хотя я бы ставил везде, чтобы один раз не было бы мучительно больно.
Количество комнат - ? Чем больше комнат, тем больше линий.
С уважением замечу:
Щит для простой двушки, где есть газ и ничего больше нет.
Нет жильца-кофемана/любителя чая, который купил кофеварку на 3кВт/проточный чайник на 3кВт.
Нет электрической плиты
Походу нет посудомойки.
Нет стиралки, на которую нужен другой класс дифа.
Нет Жильца - паникёра, который хочет когда уезжает на дачу/в отпуск/в командировку хочет выключить ВСЁ, кроме холодильника и робота-пылесоса.
Нет жильца-любителя технологий, который хочет мастер-выключатель на весь свет и ещё один на всю силу (кроме холодильника, естественно).
Короче для обычной двушки, в которой есть газ и нет никаких требований (в т.ч.тут нет нормальной защиты от утечки) всё есть!)
Ну а если вдруг поставят что-то посильнее на кухню, или решать что сушильная машина - это классно, и купят её, то начнёт выбивать автоматы.
Потсавят 20А
Спалят проводку
Хорошо если не сгорят
Будут стирать и сушить по очереди и на удленнителе
Мы же, электрики, для этого работаем, да?))
Ну а если без сарказма, то да, по программе минимум-более чем достаточно.
Для бабушки или кого то, кому кроме телевизора, компа и микроволновки ничего не нужно. И есть газ.
Нет газа - сразу + 2 автомата минимум
А теперь вопрос к автору - зачем при таком бедному оснащении брать щит на 16 модулей? Почему не 12 в ряд?
Чтобы дыры рядом с 10А-ми автоматами смотрелись изящнее?)
Мышление недальновидного мещанина. А учитывая ебаное качество материалов, которыми вы сделали ремонт и проводку - лазить придётся часто.
В жилых бытовых помещениях автоматы нужны для защиты проводки и только для этого. Ни в коем случае номинал автомата нельзя выбирать по потребляемой мощности или по чему либо еще. Ввод в квартиру скорее всего у вас 6мм^2, и 32 автомат правильный вариант. Если не дай Бог ввод 4мм^2, то меняйте автомат на 25.
Вот классическая таблица сечение-номинал для квартирной проводки в стенах кабелями семейства ввг:
1.5мм - 10
2.5мм - 16
4мм - 25
6мм - 32
На остальное так уж и быть, электрик внутри меня не будет ругаться :)
Правильно. За исключением того, что одно узо. Хотя я не знаю, на какую группу оно установлено. Если на всю квартиру-плохо. Если только на мокрую зону-хорошо. А на эл. плиту какой автомат? 1фазный 16А? Не смешите.
На самом деле здесь весь вопрос в удобстве:
Допустим, если двушка, то на свет четыре авторами: комната, комната, кухня, коридор+туалет.
А дальше уже сложнее: плита - отдельный автомат, ванная комната - дифф. Строго отдельный, комната отдельный дифф, вторая тоже отдельный дифф, кондиционеры - нужен отдельный на каждый, хотя вы наверное бедняк, раз у вас автоматы декрафт, далее автомат на тёплый пол в ванной и отдельный на тёплый пол в кухне. Ах да, сударь, забыл про ваше финансовое положение , простите, откуда у вас теплые полы… и далее по списку по удобству отключения.
У меня были случаи когда вырубал вводной дифф и я методично искал причину проверено выключая автоматы. При этом на время ремона квартира была со светом и розетками.
Весь вопрос в комфорте и удобстве будущей эксплуатации.

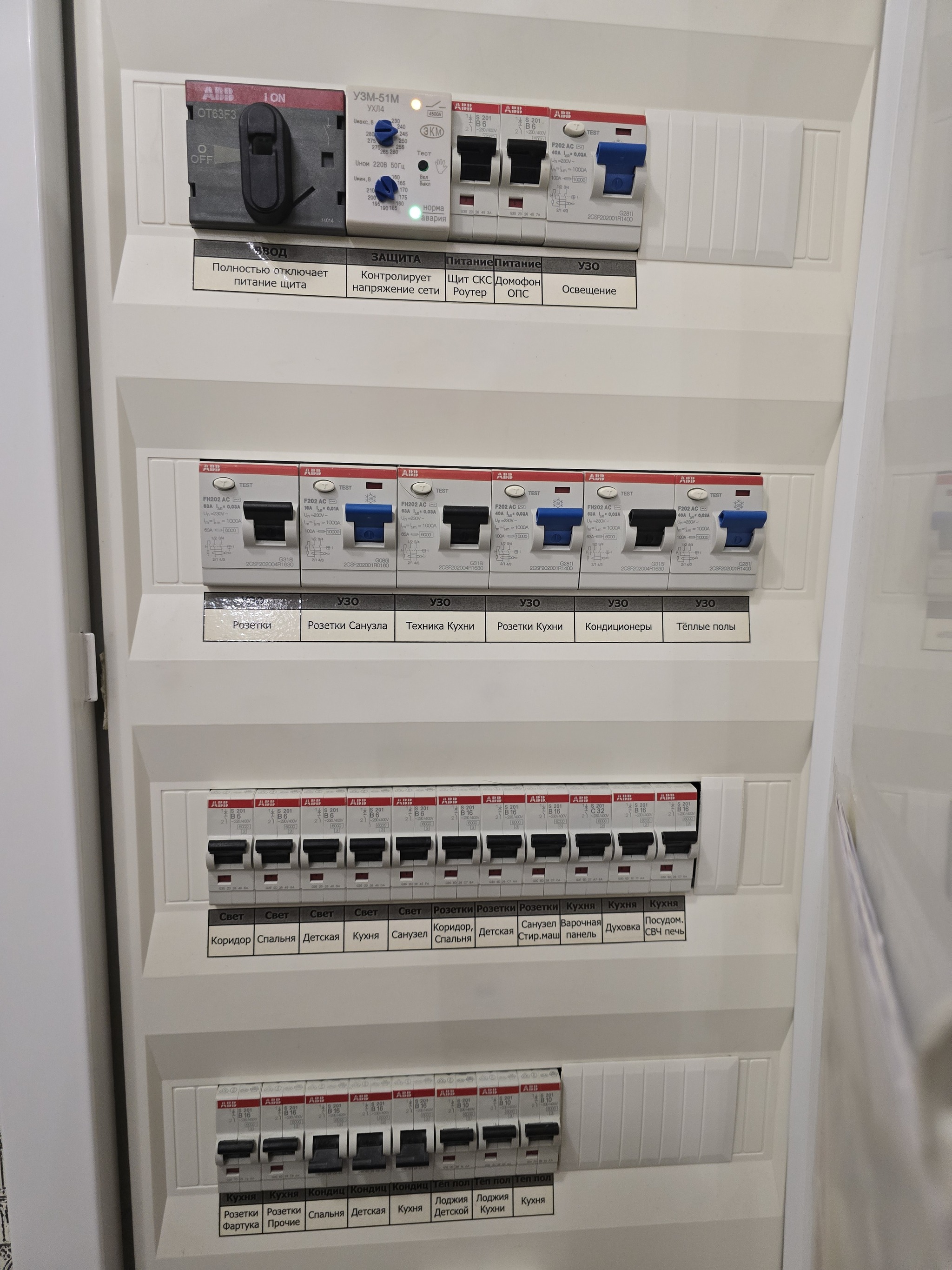

В двушке смонтировал такой щит. Все очень удобно. В любой момент можно любую розетку или лампочку расковырять без неудобств для остальных членов семьи.
Говенее автоматов найти трудно. Моей маме вытащили 4 ИЕК и воткнули 4 вот этих - и хрен бы с ним... Но взяли за это... внимание 20000. Двадцать тысяч рублей! Заменить 4 автомата в щитке! И старые автоматы с собой забрали:) могу скан счета выложить. Давно это было и я слишком поздно узнал об этом....
Я бы сделал отдельную проводку для холодильника. Что бы обесточить все, кроме него, когда уезжаешь в отпуск.
Вводной 32 автомат ( может и 40 надо)Так какой надо?
Уставка вводного дифа 30 мА на всю квартиру приведет к массе ложных срабатываний (ПУЭ 7.1.83). Тип АС делает диф практически бесполезным при утечках в современных электроприемниках (ПУЭ 7.1.78).
Отсутствие реле напряжения – смерть техники при скачках напряжения.
Отсутствие УЗДП – пожар при возможном искрении в проводке.
Из-за отсутствия "лишних автоматов" при включении нескольких мощных приборов в одну группу гаснет пол квартиры.
Учет селективности автоматов отсутствует.
Читайте ПУЭ, ПТЭЭП и СП, прежде чем делать неправильные выводы и кривую электрику. Там написано, как и почему нужно делать правильно, а не по вашему
Так а на стиралке написано что это она пробивает, а не котёл? Или духовка? Или чайник?
