Умный выключатель

Серия Отопление. Котел. Алиса.

Вот он сам виновник. Сенсорный, с вай-вай, все дела...

Требуется помощь, совет, как всегда мозговой штурм.

В общем и целом я давно хочу поменять все выключатели на такие как этот. Они дружат с Алисой, имеют красивый и современный вид. Наконец-то разродился, взял первый на пробу и сразу столкнулся с проблемой.

Выключатель этот должен сразу на себя подключать и ноль, но так как у нас нет в подрозетнике выключателя этого провода, а только разрыв фазы, то производитель предлагает поставить конденсатор параллельно нагрузке.

Конденсатор идет в комплекте (2,2 микрофарада) Но начитавшись отзывов я сразу прикупил конденсаторы помощнее (3,3 микрофарада), их и ставлю.

Итак, на L1 висит трек с лампами GU10, на L2 люстра с энергосберегайками с цоколем E27. На трек вешаю конденсатор.

Все работает. Но! При включенном свете мерцают лампочки в треке.

Далее я решил поменять местами нагрузку на L1 и L2. Включенный свет все работает. Выключенный свет - люстра выключается не полностью, идет мерцание.

Я решил поставить конденсатор и на люстру тоже!

Все работает, но имеем на включенном свете мерцание на люстре.

Меняю местами L1 и L2. Получаю мерцание на треке.

Получается что мерцание только на L1. Как устроен выключатель не знаю... принцип работы ноля через конденсатор не понимаю.

Может кто-то знает как это лечится? И лечится ли вообще?

UPD:

Решение есть! В общем и целом все как рекомендует производитель надо делать. Конденсатор ставить чтобы не моргали на выключенном! Штатного достаточно. Но и лампочки ставить исключительно на которых написано недиммируемые или для выключателей с подсветкой!!!

Лига электриков

5.9K постов26.1K подписчиков

Правила сообщества

Запрещён оффтоп, нарушение основных правил пикабу

Вы смотрите срез комментариев. Показать все
32
Clatto Verata Nikto
Автор поста оценил этот комментарий

Как устроен выключатель не знаю... принцип работы ноля через конденсатор не понимаю.

Умный выключатель сложное устройство. А теперь задайте себе вопрос: чем оно будет питаться, если у вас нет ноля? Только через нагрузку, когда свет выключен. Когда включен - цепь замкнута и на нём вообще напряжения быть не должно, но он работает (я знаю как, но у вас мозг лопнет)


Лечится это покупкой более-менее качественных выключателей. Желательно Zigbee (потребление ниже). У меня вся квартира (100% света) на них и никогда проблем не было. Выключатели конкретно у меня - BSEED

раскрыть ветку (50)
5
Автор поста оценил этот комментарий

У меня зигби без нуля и без конденсатора прекрасно работают )

раскрыть ветку (1)
0
Clatto Verata Nikto
Автор поста оценил этот комментарий

Ну и у меня они без конденсаторов.

10
Автор поста оценил этот комментарий
Ну ты перец "я знаю как, но у вас мозг лопнет"
раскрыть ветку (1)
5
Clatto Verata Nikto
Автор поста оценил этот комментарий

Чел явно не в теме. Кому интересно - ниже объяснил.

3
Автор поста оценил этот комментарий

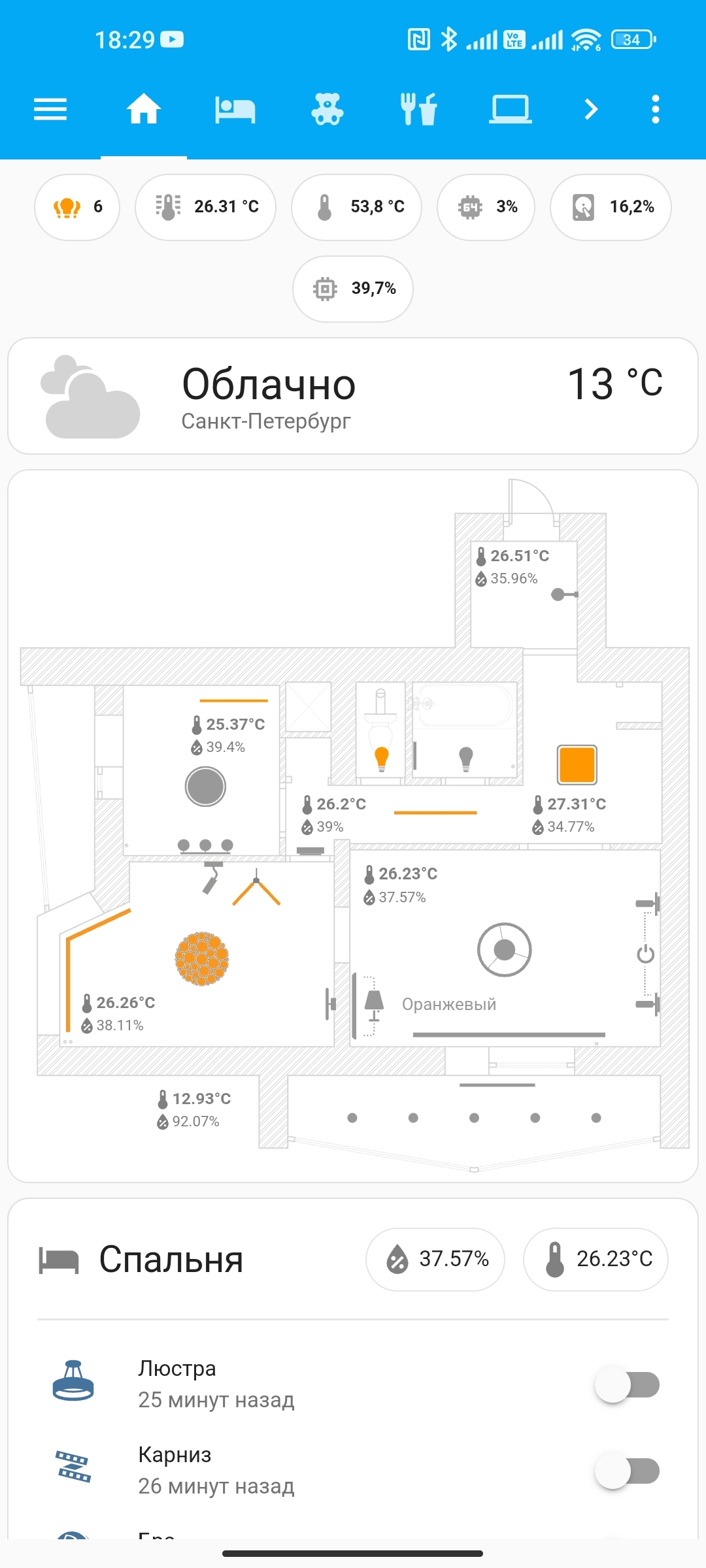

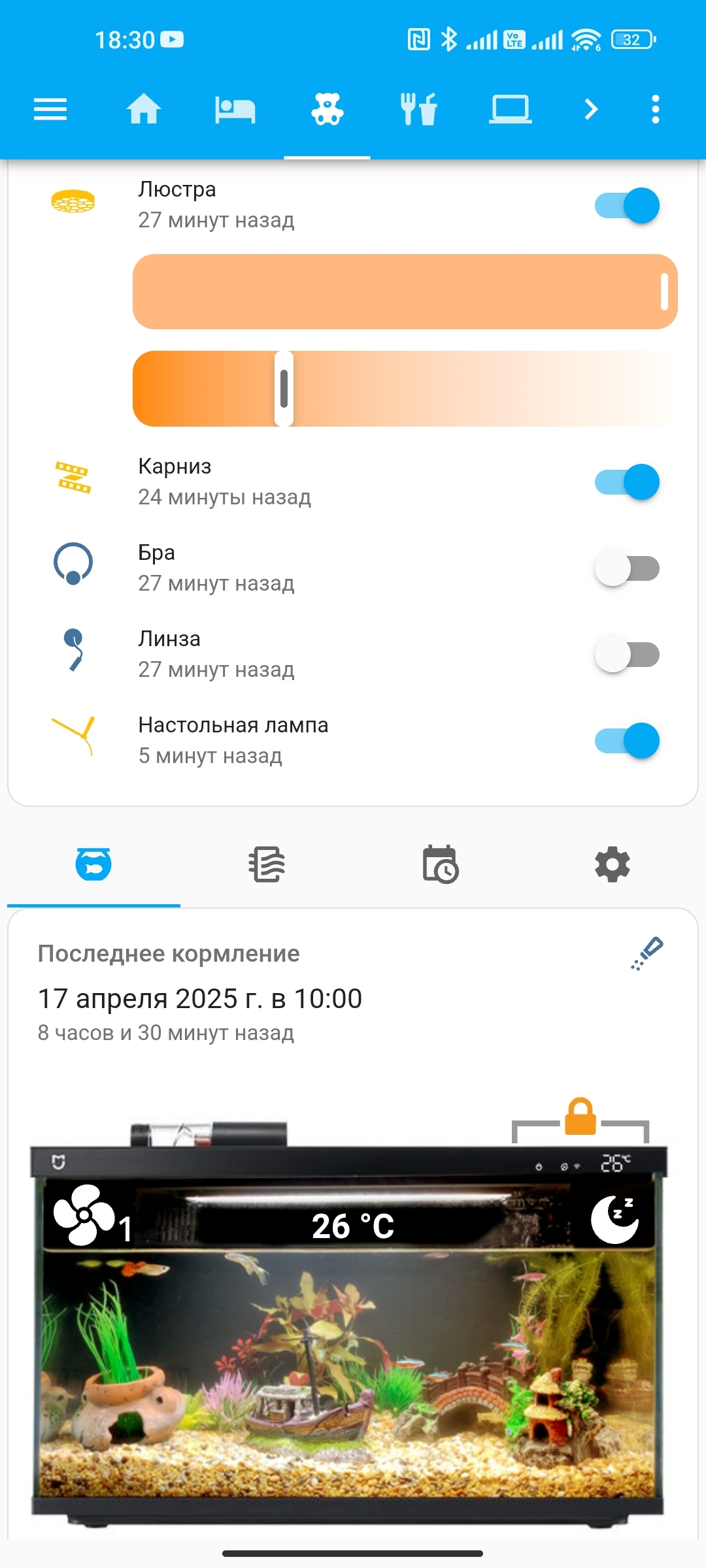

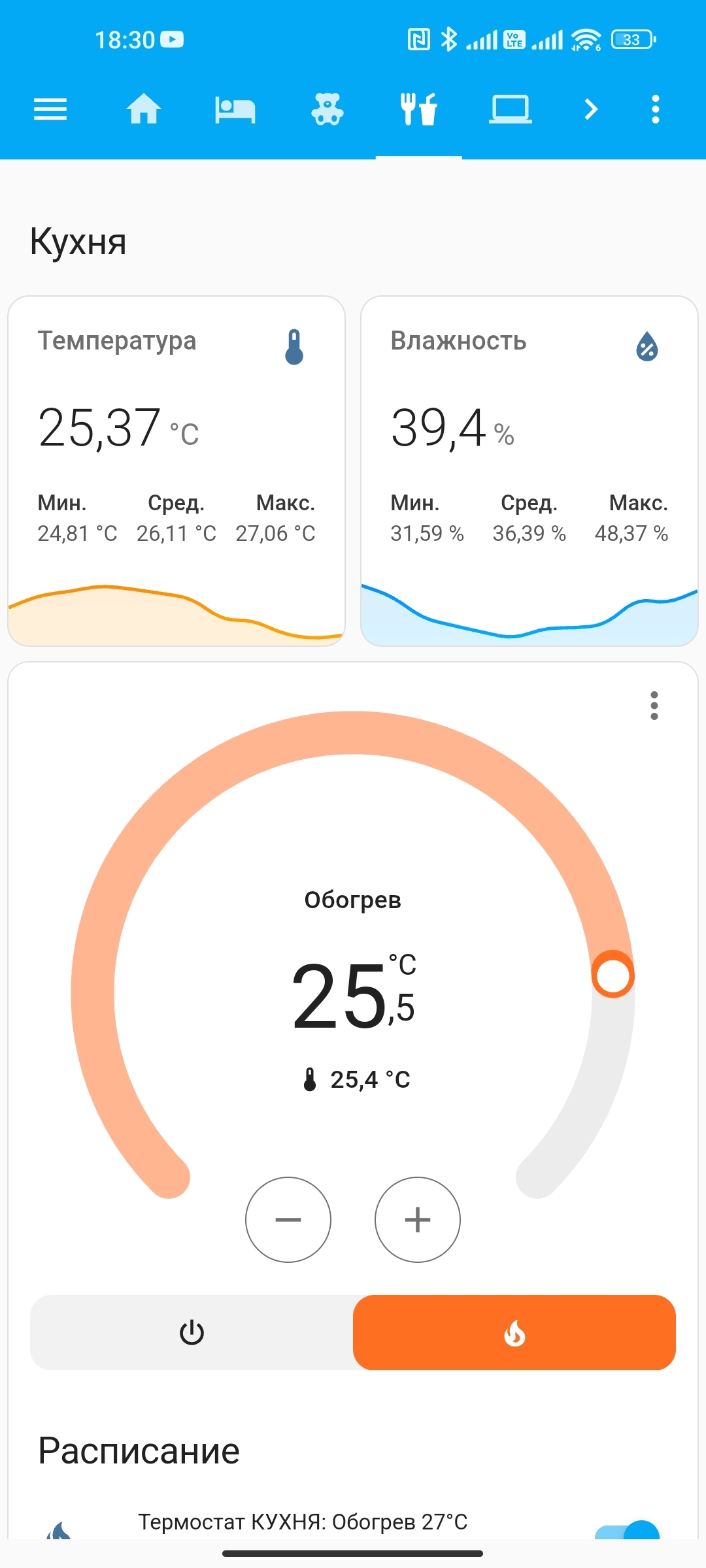

Next lvl так сказать ) и нет ни одного умного выключателя ;)

Иллюстрация к комментарию
Иллюстрация к комментарию
Иллюстрация к комментарию
раскрыть ветку (16)
3
Clatto Verata Nikto
Автор поста оценил этот комментарий

Умные выключатели хороши тем, что в случае падения системы работают как обычные, и не требуют умных устройств :)

А так у меня тоже HA. Только без красявостей в виде карты.

раскрыть ветку (10)
0
Автор поста оценил этот комментарий
Умные реле делают тоже самое ) если у меня упадет система, так же и будет все работать
раскрыть ветку (9)
2
Clatto Verata Nikto
Автор поста оценил этот комментарий

Умное реле + выключатель = умный выключатель :) То же самое. Только ещё выключатели нефиксируемые хрен найдёшь.

раскрыть ветку (8)
0
Автор поста оценил этот комментарий
У меня шнайдеры звонковые, атласы
раскрыть ветку (2)
0
Clatto Verata Nikto
Автор поста оценил этот комментарий

Видел такие, годная штука. Правда давно, не знаю, есть ли сейчас в продаже.

раскрыть ветку (1)
0
Автор поста оценил этот комментарий
Есть. ATN000115 например
0
Автор поста оценил этот комментарий
Ну в принципе да, только ты не ограничен в выборе. Кстати везде юзаю с нулем, безнулевые (5 шт) соседу нафик подарил вместе со шлюзом tuya
раскрыть ветку (4)
1
Clatto Verata Nikto
Автор поста оценил этот комментарий

Если есть ноль (или место, куда присунуть реле, где есть ноль) то конечно с ним! Тут и обсуждать нечего. Вот когда его нет и негде взять...

раскрыть ветку (3)
0
Автор поста оценил этот комментарий

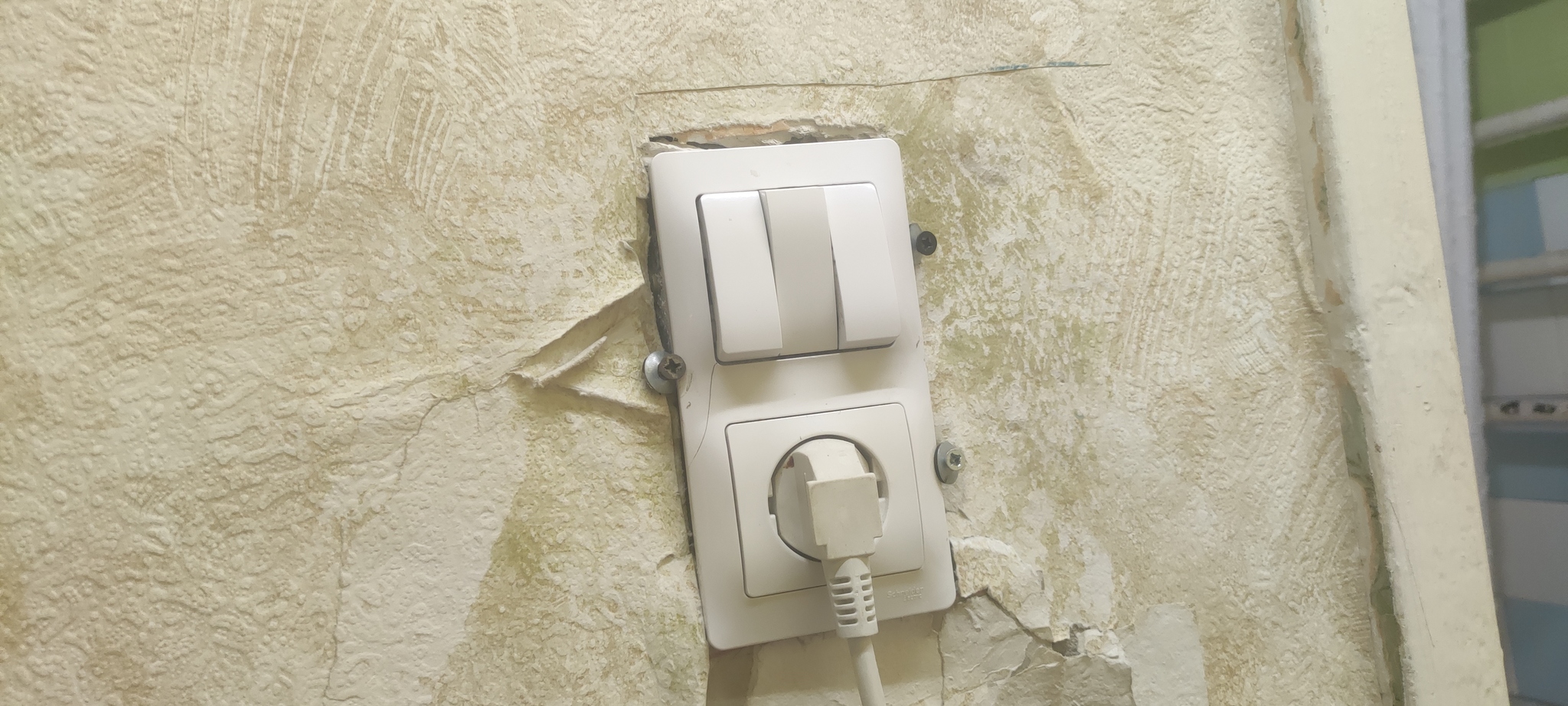

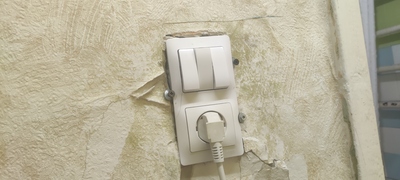

Согласен. У меня там где был ремонт, там выключатели в блоках с розеткой идут. А там где не было, тупо ноль кинул по кабель каналу )
Иллюстрация к комментарию
Иллюстрация к комментарию
раскрыть ветку (2)
0
Clatto Verata Nikto
Автор поста оценил этот комментарий

Хех, у меня часть проводки вообще в кабель-каналах, под мощные потребители. Ибо ремонта нет (от прежних хозяев, точнее с момента сдачи дома, как я понял), а всякие бойлеры/стиралки куда-то втыкать надо.

Но вот свет как раз на старой, и там всего в трёх местах розетка рядом с выключателем (можно ноль прокинуть). В остальных местах нет.

раскрыть ветку (1)
1
Автор поста оценил этот комментарий

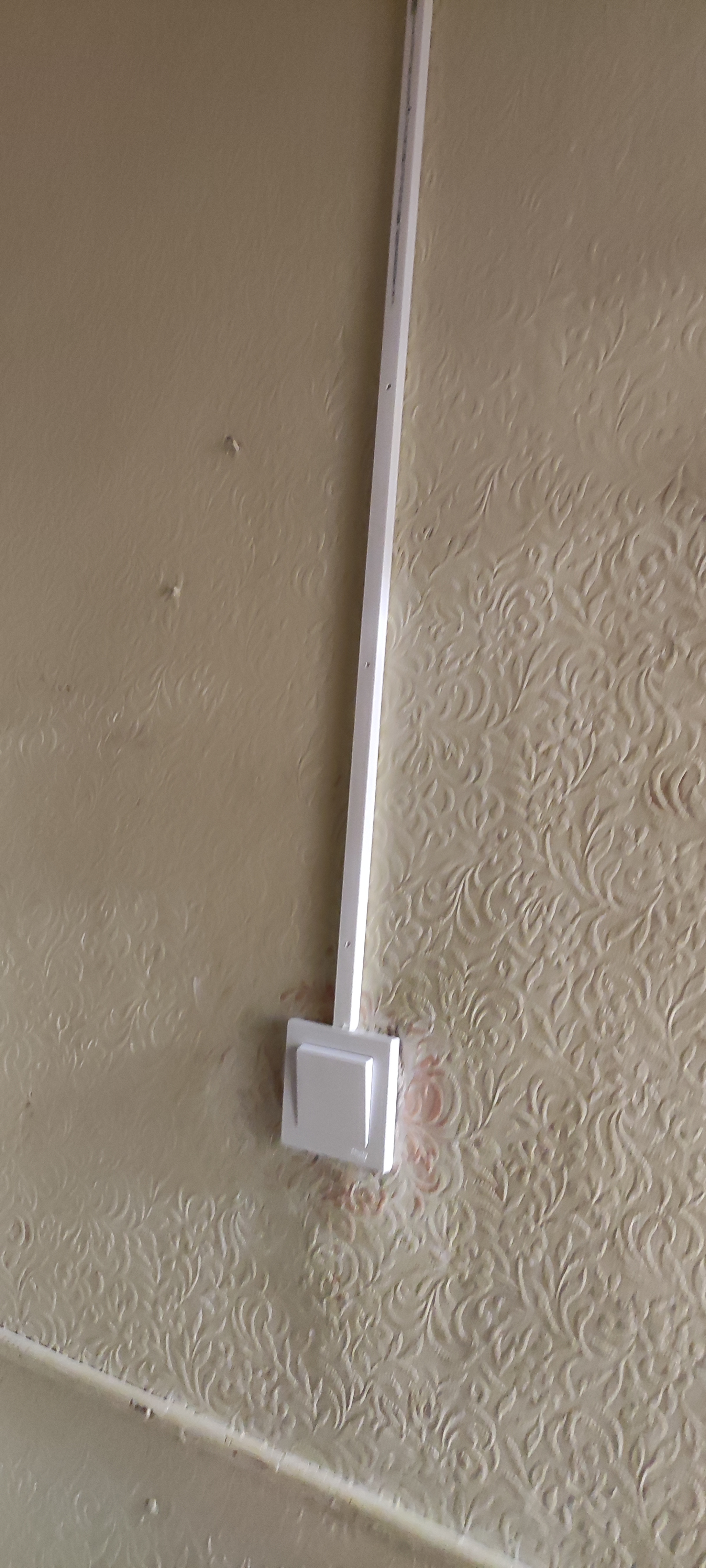

Тоже под квартиры без ремонта ) на втором фото ноль подвел
Иллюстрация к комментарию
Иллюстрация к комментарию
0
Автор поста оценил этот комментарий

А что за аддон для отображения плана квартиры? Это же HA?

раскрыть ветку (4)
1
Автор поста оценил этот комментарий
Это штатный picture-elements в HA
раскрыть ветку (3)
0
Автор поста оценил этот комментарий

Спасибо, попробую посмотреть :)

раскрыть ветку (2)
0
Автор поста оценил этот комментарий
Если с фотошопом/илюстратором не знаком, будет сложновато вникнуть, но в целом ничего невозможного
раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Знаком)) в принципе понятно, что надо будет самому чертить, это да :))

2
Автор поста оценил этот комментарий

стояли такие сенсорные tuya, так за год задолбало - сменил все на aqara e1 zigbee без ноля, но они не сенсорные правда, пашет даже без кондеров и пашет хорошо уже больше года, в z2m без свиста залетело

раскрыть ветку (6)
0
Автор поста оценил этот комментарий

Работпют только со шлюзом?

раскрыть ветку (5)
4
Автор поста оценил этот комментарий

да, т.к. zigbee, хотя у меня все zb устройства локально используются, без облаков - координатор на sonoff zbbridge pro с прошивкой tasmota + zigbee2mqtt в homeassistant все запинано

раскрыть ветку (4)
0
Автор поста оценил этот комментарий

Надо разобраться с этим. Без облака управление толтко непосредственно в домашней сети? Или все де можно както извне?

раскрыть ветку (3)
1
Автор поста оценил этот комментарий

можно и извне, через vpn сервер дома (у многих роутеров есть такой функционал), через уже описанное Dataplicity, через Keenetic KeenDNS, tailscale и есть еще куча других вариантов

1
Автор поста оценил этот комментарий

У меня установлен jethome jethub d1+, это чтото типа сервера умного дома (поставил его, когда капиталку делал), к нему подходит сетевой кабель от роутера (но можно и по WiFi его подцепить к инету) в HA поставил плагин на Алису и теперь могу управлять выключателями, находясь в другой квартире. Практического применения наверно мало, но сам факт, что это работает, радует)) В квартиру еще не переехал, поэтому пока не набаловался с умным домом

0
Автор поста оценил этот комментарий

Можно и из вне. Ставится Dataplicity и усё.

0
Автор поста оценил этот комментарий

Как тебе в целом продукция bseed? Смотрю на серию глупых тактовых выключателей и розеток с юсб портами, вот по розеткам больше всего вопросов

раскрыть ветку (5)
1
Clatto Verata Nikto
Автор поста оценил этот комментарий

Довольно качественные. Во всяком случае рамки толстые, всё обработано, всё в стандартные подрозетники влезает. У умных розеток (есть парочка) зажим провода под винт, вроде на вид не очень (там просто места нет под другую конструкцию), но 2.5 квадрата зажал только влёт. И гнул по месту с силой - ничего.


Как обстоят дела с классикой - не знаю, не видел. Если всё в том же стиле, то должно быть отлично.

раскрыть ветку (4)
0
Автор поста оценил этот комментарий

Мне просто особо умные розетки/выключатели не нужны, так как делаю капремонт с заменой всех инженерных систем, даже вытяжку систему перетряхнул, хотя больше с целью автоматизации. А 60+вт их юсб розетки не использовал, которые на полноценный подрозетник идут? Вот с одной стороны их и хочется взять, но с другой хз) Пока остановился на кучке с 220в + 2 юсб на 18вт.

раскрыть ветку (3)
1
Clatto Verata Nikto
Автор поста оценил этот комментарий
Не, usb не использовал. Я бы поставил их где-то около кровати, но у меня ремонта нет и розеток там тупо нет :) А в других местах смысла нет от них.
раскрыть ветку (2)
0
Автор поста оценил этот комментарий

И да и нет) Если есть стационарные устройства с питанием от юсб, то вполне норм вариант освободить розетки от тройников. Например для питания умных колонок, часов и т.д. т.п.)

раскрыть ветку (1)
1
Clatto Verata Nikto
Автор поста оценил этот комментарий

Ну да, или такой вариант.

0
Автор поста оценил этот комментарий

Лучше zwave чем zigbee значит лучше eltex

раскрыть ветку (3)
0
Автор поста оценил этот комментарий

Чем лучше? Дальнобойность в сто метров не нужна, устройства дороже и хрен найдешь.

Хочется молодежно - надо на thread+matter строить, дорого - сразу knx притащить.

0
Автор поста оценил этот комментарий

Д ппц!!! Я еще с зигби не разобрался! А это что такое???

раскрыть ветку (1)
3
Clatto Verata Nikto
Автор поста оценил этот комментарий

Это классная штука, под которое не купишь ни одного устройства :)

0
Автор поста оценил этот комментарий
Аналогичные поставил Bseed. Работает отлично, под года, нареканий нет.
раскрыть ветку (5)
0
Clatto Verata Nikto
Автор поста оценил этот комментарий

У меня полтора. Не зависал ни один. Но те, которые без нуля, в целом потупее (на долю секунды задумываются перед реакцией). С нулём которые - работают моментально.

раскрыть ветку (4)
Автор поста оценил этот комментарий

Какие именно у вас стоят???

раскрыть ветку (3)
0
Clatto Verata Nikto
Автор поста оценил этот комментарий

Ветку комментов посмотрите. BSEED

раскрыть ветку (2)
Автор поста оценил этот комментарий

Работает только со шлюзом?

раскрыть ветку (1)
0
Clatto Verata Nikto
Автор поста оценил этот комментарий

Зигби? С координатором.

0
Автор поста оценил этот комментарий

Конденсатор даёт фазовый сдвиг, с этой разницы выключатель и питается

раскрыть ветку (5)
0
Clatto Verata Nikto
Автор поста оценил этот комментарий
А как же без него питается?
раскрыть ветку (4)
0
Автор поста оценил этот комментарий

Есть два варианта - брать энергию между нуле и фазой, или между фазой и фазой, смещенной конденсатором на некий угол.

раскрыть ветку (3)
0
Clatto Verata Nikto
Автор поста оценил этот комментарий
Ок. Ну вот у меня 5 выключателей без нуля и ни одного конденсатора. Всё отлично работает. Вопрос - как?
раскрыть ветку (2)
0
Автор поста оценил этот комментарий

Опять же два варианта - от вас скрыты детали реализации, или это сказки

раскрыть ветку (1)
0
Clatto Verata Nikto
Автор поста оценил этот комментарий
Реализации чего? Выключателя? Ну допустим. А остальное делал лично и никаких конденсаторов нет.
А третий вариант - что вы ошибаетесь - не учитывается?
