Попытка подружиться с чарджером ноутбука
Добрый день уважаемые. Есть же тут знающие люди, которые, возможно, смогут подсказать и направить на путь истинный..
Имеется старичек acer v3-772g. Лежит без дела давно, не запускался.
Давненько я на нём прошил Биос (хз зачем) и поменял убитую оперативку и он стал запускаться. Работать мог долго, без проблем, но заряда на батарею не давал, от батареи работал нормально.
Потом опять перестал запускаться, но вопрос сейчас в другом..
Что имеем: после замены мосфетов на входе, замены чарджера bq735, проверки всех оставшихся мосфетов, проверки всех кондеров в обвязке чарджера - плата запускалась с БП, при подключении АКБ зарядка шла без проблем, при отключении БП ноут продолжен работать от АКБ, но как только подключаешь БП обратно - входные ключи не открываются и на acdrv по нулям.

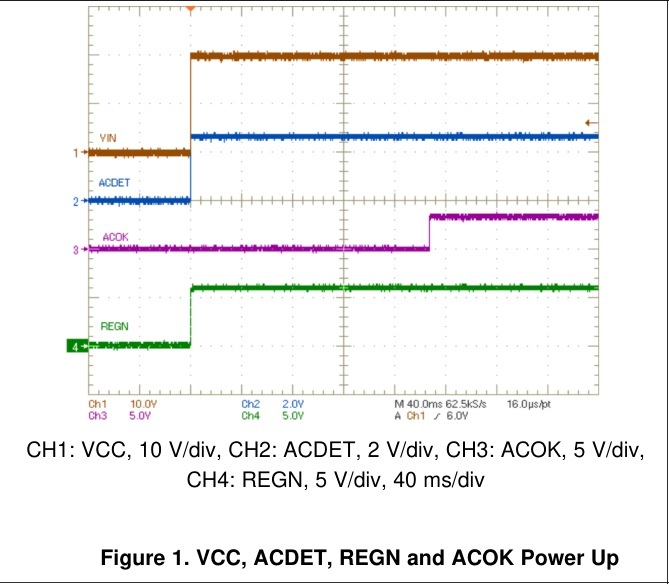

Сейчас вообще плата перестала поднимать acok, на acdrv есть какая-то возня в районе 0,5 вольт. На acdet стабильно 2.6, на srn стабильно 6 вольт.
Оставил плату на ночь в покое - с утра при подключении БП на acok 2.87 - стартовать плату нет смысла, походу срабатывает какая-то защита.
На разьеме батареи (при снятой) напряжение скачет - при одном подключении может доходить до 18 вольт, при повторном держится около 3.3 вольт. Лбп не имеется, но блок питания родной работал без проблем с пробитыми ключами и потом когда зарядил батарею. Пробовал другой исправный БП, но результат тот же.
Извините за сумбурность, но что-то я уже по 10 раз все известные мне действия проделал, но результат нулевой.
UPD..
сдул мосфеты ещё разок, проверил на целостность, сменил плату чарджера - питания появились (хотя делал это не единожды).
Плату запустил - ведет себя стабильно. Подключил АКБ - заряд идёт, при отключении и подключении БП - заряд всё равно идёт... Фиг знает что это, но пока плата жива...
Скидываю напряжение на мосфетах. Смутило только то, что на Q8800 напряжение скидывалось довольно медленно - примерно минуту при живых кондёрах в его обвязке. Возможно, если БП вытащить и подкинуть сразу - этот мосфет не успевает закрыться и ловит глюк...
Сейчас полностью заряжу АКБ и буду пробовать запустить плату со всей обвязкой. С пробитыми ключами обвязка работала без проблем - посмотрим что будет с рабочим чарджером
