Кто то может подсказать или поделиться ссылкой что нужно заменить или перепаять
В общем есть кондиционер lg s12lhu, внутренний блок постоянно дует на одной скорости, на изменение скорости пультом меняется только пиктограмма на экране пульта.Проблема вроде довольно массовая, но конкретного решения не нахожу, желательно с картинками.
Попробуйте заменить TR01F
Это одноамперный симистор управления скоростью мотора. Рядом с ним оптопара, возможно тоже горелая. Так-же проверьте резисторы рядом с этим симистором, но только после того как его отпаяете. R03F - 100Ом R02F - 680Ом
По факту это обычный димер управляемый с процессора.
Что-то похожее на эту схему
Таких симисторов там нет. Меняйте на Z0107NA
Думаю должен подойти.
Возможно кто-то поправит и предложит лучший аналог.
Кондиционер не инверторный, а значит у него 3 состояния, дует тёплым, дует холодным, дует комнатным.
Воздух выходящий из кондиционера не меняет свою температуру от уставок пульта. Если нагрев, он греет как может, если охлаждение он холодит как может. Всегда на полную мощность. Температура на пульте означает, что он будет пытаться охладить воздух в комнате до указанной температуры.
Нет. В режиме "Авто" он будет переключаться автоматически между Обогрев-охлаждение в зависимости от уставок. Если температура в комнате выше уставки, кондиционер включится на охлаждение, и при достижении уставки перейдёт в решим вентиляции. Отключит компрессор и будет гонять воздух по комнате.
Если вручную выбрать режим, например обогрев, он будет греть до уставки. но автоматически не перейдёт в охлаждение, если температура в комнате поднимется выше уставки. Соответственно для охлаждения так-же.
С волнами, по идее он должен жалюзями шевелить.
А вентилятор в выключенном состоянии останавливается?
Подозрительно мало по цене, если только с разбора.
Касаемо регулировки, крайне странная ситуация. Если силовая часть регулятора исправна, он должен нормально регулировать. В избирательную смерть процессора я почему-то не верю. Попробуйте померить напряжение на леммах мотора во время регулировки. Действующее напряжение должно будет меняться.
Если лампа не меняется, значит регулирование не происходит.
Осциллографа случайно нет? Посмотреть что на входе оптопары. Там должен быть прямоугольный сигнал частотой 100 герц, переменной скважности.
Вся фигня из-за нестабильного напряжения управляющего электрода симистора, либо нагрузка идёт обходными путями.
Вариантов три. Прогоревший конденсатор подавления помех. Дохлый динистор. Отвал переменного резистора.
Примерная схема.
Номиналы резисторов проверить согласно маркировке. Конденсаторы можно тоже проверить, но лучше заменить, так как они могут пробивать только на повышенном напряжении. Динистор можно проверить, но цена ему 5 рублей (скорее всего там DB3).
Осмотреть ноги переменного резистора в местах пайки на предмет отвала.
Собственно там больше нет ничего. На симистор с такими симптомами стоит думать в последнюю очередь.
Касаемо отсутствия регулировки оборотов, есть крохотная возможность неисправности варистора ZNR02. Больше ничего в регулировке оборотов не участвует. Только процессор, но его не починить.
Датчик там обычный термистор NTC10K проверить тестером, погреть рукой, сопротивление будет падать. При +25 будет 10 килоом
Там несколько датчиков. Датчик обмерзания, расположен в медной колбе припаянной к испарителю, есть датчик входящего воздуха, расположен где-то на пластиковой крышке. Проверять нужно именно датчик входящего воздуха. Именно по нему кондиционер определяет температуру в комнате.

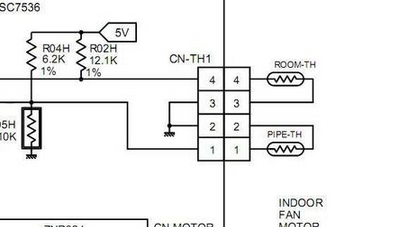

"ROOM" Датчик входного воздуха
"PIPE" Датчик обмерзания
