Реле максимального тока РТ-40⁠⁠

Реле максимального тока серии РТ 40 являются электромеханическими реле и применяются в схемах защиты в качестве органа, реагирующего на повышение тока.

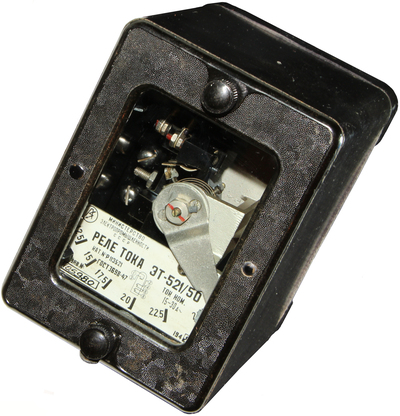

Разработка реле РТ-40 была начата инженерами Чебоксарского электроаппаратного завода (ЧЭАЗ), а окончательная разработка была осуществлена Чувашским электротехническим научно-исследовательским институтом (ЧЭТНИИ), ныне ОАО «Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт релестроения с опытным производством» (ОАО «ВНИИР»). Реле начали выпускать на ЧЭАЗ в 1964 году, они пришли на смену устаревшим реле серии ЭТ-520, выпуск которых был прекращен в 1965 году.

В 1984 году на ЧЭАЗ начали выпускать микроэлектронные аналоги реле РТ-40, реле типов РСТ-11 (ныне РСТ-11М), РСТ-12, РСТ-13, РСТ-14.

На сегодняшний день другие компании также выпускают функциональные и полные аналоги реле РТ-40, например, ООО «Реон-Техно» выпускает статические реле тока РСТ-40 и РСТ-40М, а ООО «ВНИИР-Промэлектро» выпускает микропроцессорное реле тока РСТ-40.

Действие реле РТ-40 основано на электромагнитном принципе. Магнитная система состоит из П-образного шихтованного сердечника, выполненного из пластин электротехнической стали, и поворотного якоря. На полюсах сердечника расположены две катушки с обмотками, концы которых выведены на клеммы цоколя. Перестановкой перемычек на этих клеммах можно осуществлять последовательное и параллельное соединение обмоток реле.

При повышении тока до определенной величины реле срабатывает, при этом размыкаются

нормально замкнутые и замыкаются нормально разомкнутые контакты. Противодействующий момент в реле осуществляется спиральной пружиной, один конец которой связан с якорем, а другой - с указателем установок на ток срабатывания. Изменение уставок - плавное. Шкала реле двукратная. Деления на шкале отнесены к последовательному соединению обмоток. При параллельном соединении обмоток значения токов срабатывания, указанные на шкале уставок, удваиваются.

На якоре имеется устройство, гасящее вибрации контактов, которые могут иметь место при больших кратностях тока.

Реле смонтировано в корпусе, состоящем из пластмассового цоколя и кожуха из прозрачного материала.

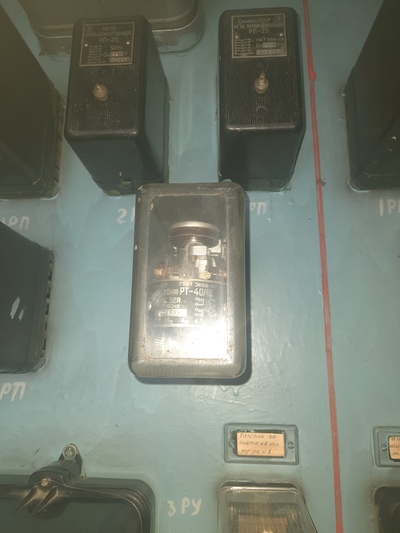

Реле допускают как переднее, так и заднее присоединение внешних проводов, и предназначены для монтажа на вертикальной плоскости.

Коэффициент возврата реле не менее 0,85 на первой уставке и не менее 0,8 на остальных уставках шкалы. Все типы реле имеют один замыкающий и один размыкающий контакты.

Контакты реле способны коммутировать в цепи постоянного тока индуктивную нагрузку (с постоянной времени не более 0,005 сек.) мощностью 60 Вт, в цепи переменного тока (при коэффициенте мощности не менее 0,5) нагрузку мощностью 300 ВА, при напряжении до 250 В и токе до 2 А. Контакты реле допускают длительное протекание тока до 2 А.

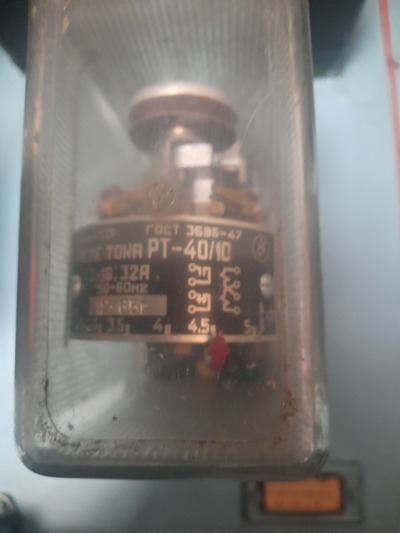

Реле РТ-40 выпускаются девяти исполнений с различными диапазонами уставок:

Исполнение РТ-40/0,2 – предел регулирования уставок от 0,05 до 0,2 А;

Исполнение РТ-40/0,6 – предел регулирования уставок от 0,15 до 0,6 А;

Исполнение РТ-40/2 – предел регулирования уставок от 0,5 до 2 А;

Исполнение РТ-40/6 – предел регулирования уставок от 1,5 до 6 А;

Исполнение РТ-40/10 – предел регулирования уставок от 2,5 до 10 А;

Исполнение РТ-40/20 – предел регулирования уставок от 5 до 20 А;

Исполнение РТ-40/50 – предел регулирования уставок от 12,5 до 50 А;

Исполнение РТ-40/100 – предел регулирования уставок от 25 до 100 А;

Исполнение РТ 40/200 – предел регулирования уставок от 50 до 200 А.

Для тех кому по душе видео формат я снял отдельное видео

Источники информации и более подробные фотографии на страницах музея реле http://museumrza.ru/jeksponaty/rt_40
