Собираю двухполярный БП для усилителя TDA7294, вопрос про конденсаторы C1 и С3. Везде пишут, что очень желательно чтобы они были не менее 10000 мкФ 50 В каждый, а у меня имеются два по 3300 мкФ 50 в, если я их впаяю-чем это грозит, слушать буду негромко, максимум вполовину, заранее благодарен.
ладно, благодарю всех, вобщем попробую я кондеры по 3300 мкф, нет - так пойду покупать на 10000 мкф
На 35 В - мало, минимум на 50 надо. На обмотках трансформатора написано, что выдают по 25 В действующего напряжения, что в амплитуде даёт 35,25 В, минус падение напряжения на диодах моста, скажем будет 34 В, что уже на грани рабочего напряжения конденсаторов. А если ещё и напряжение в сети будет гулять?
Поэтому надо брать с запасом и минимум на 50 В.
Во вторичном питании усилителя, есть хорошее правило - "Запас в жопу не эбёт, пить есть не просит". Поэтому чем больше емкости (хорошей емкости, оригинальные, а не говна с алиэкспресс) там будет - тем лучше. И дело не в "фильтрации", а в запасе энергии, который подобный БП сможет отдать в нагрузку, что никогда не бывает лишним, даже для ценителей 25 ватт в классе А. Так что, ставьте. Я бы ставил 4*10000 50V в плече. Жирно, но душу греет.

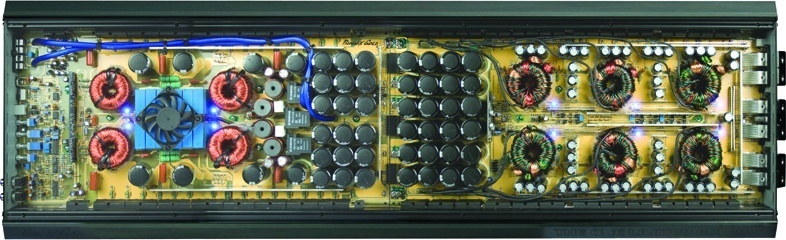

Картинка немного из другой оперы, но к сути подойдет.
Докупи лучше еще четыре по 3300 и в параллель (по три на плечо) спаяй. З.ы у меня на 4400 мкф на плечо фон был, хоть едва различимый, но был. И советую к ознакомлению ниже представленную статью. Все очень подробно расписано о каждой детали в цепях http://www.electroclub.info/invest/tda7294/hi-fi_us.htm

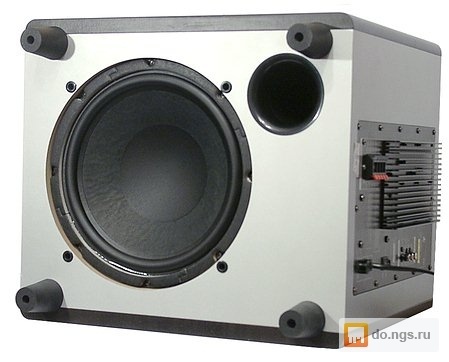

Так это чистый саб будет? Если так, то ёмкость тут будет не лишней. И вообще, 7294 на таком напряжении даст не более 60Вт на 8 Ом, на 4 может сгореть, на 2 ещё и со спецэффектами.
Кондеры надо ставить на бОльшее напряжение. На выходе Тр ~25V конденсаторы на -35V? итого 35>25 имхо можно ставить (если меня тут не поправят, что выпрямленное будет больше 30V)
Транс на сколько Вт? Я рекомендую ставить от 4700 в плечо. А вообще держи ссылочку на аудиокиллера, он на них собаку съел, я с его постов свой усилок делал)
транс по виду ватт на 200, еще имеются 2 кондера по 4700 но на 35 вольт,их разорвет наверно скоро?
