Фольксваген Поло. Проблемы с АБС⁠⁠

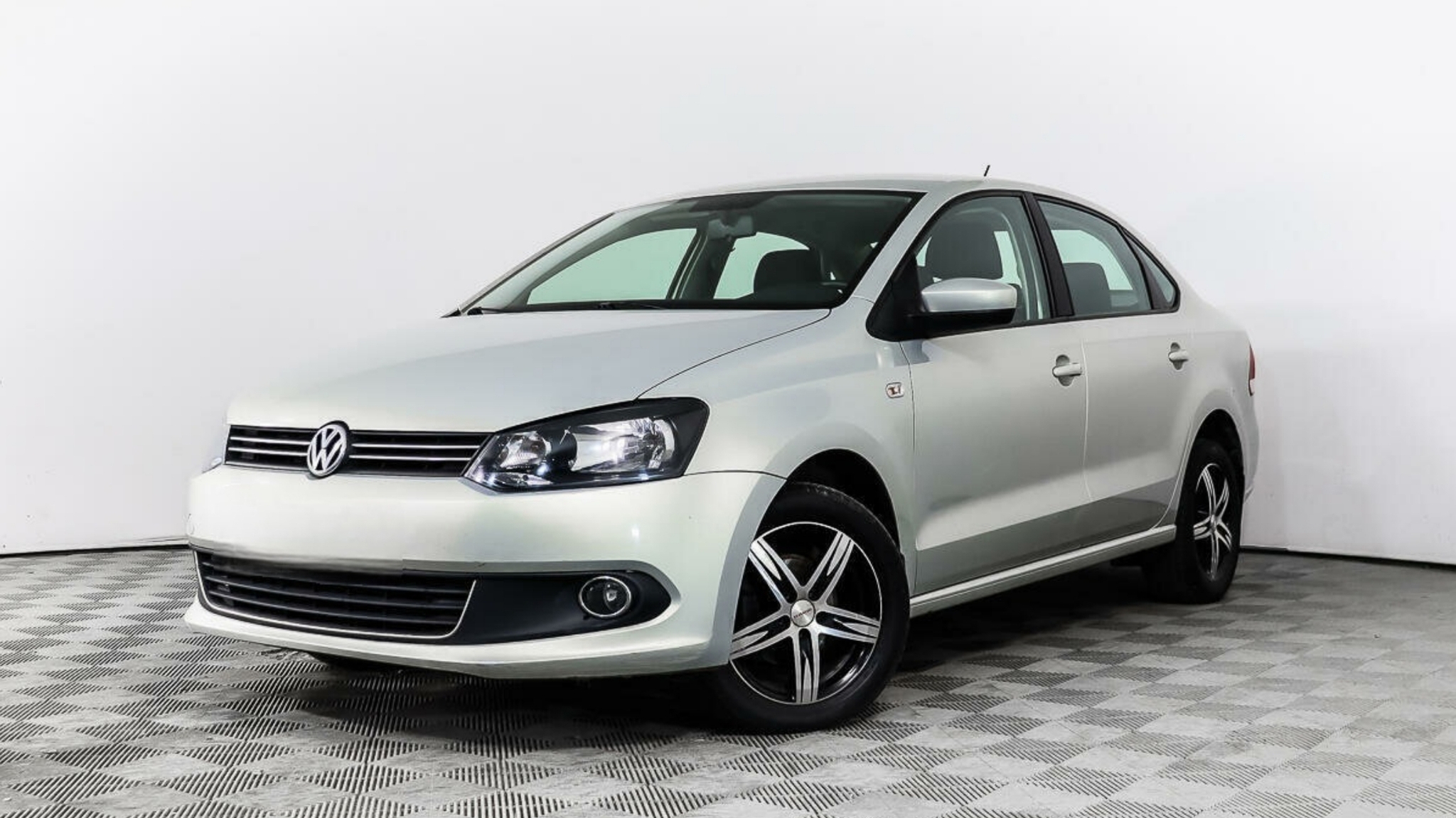

Всем привет. Сегодня у нас в гостях Полуфольксваген. Вернее Фольксваген Поло с жалобой на то, что на его приборной панели горит и сияет лампа АБС. Хозяин автомобиля попросил по-быстрому прочитать код ошибки, чтобы он знал какой именно датчик нужно заменить, чтобы всё заработало.

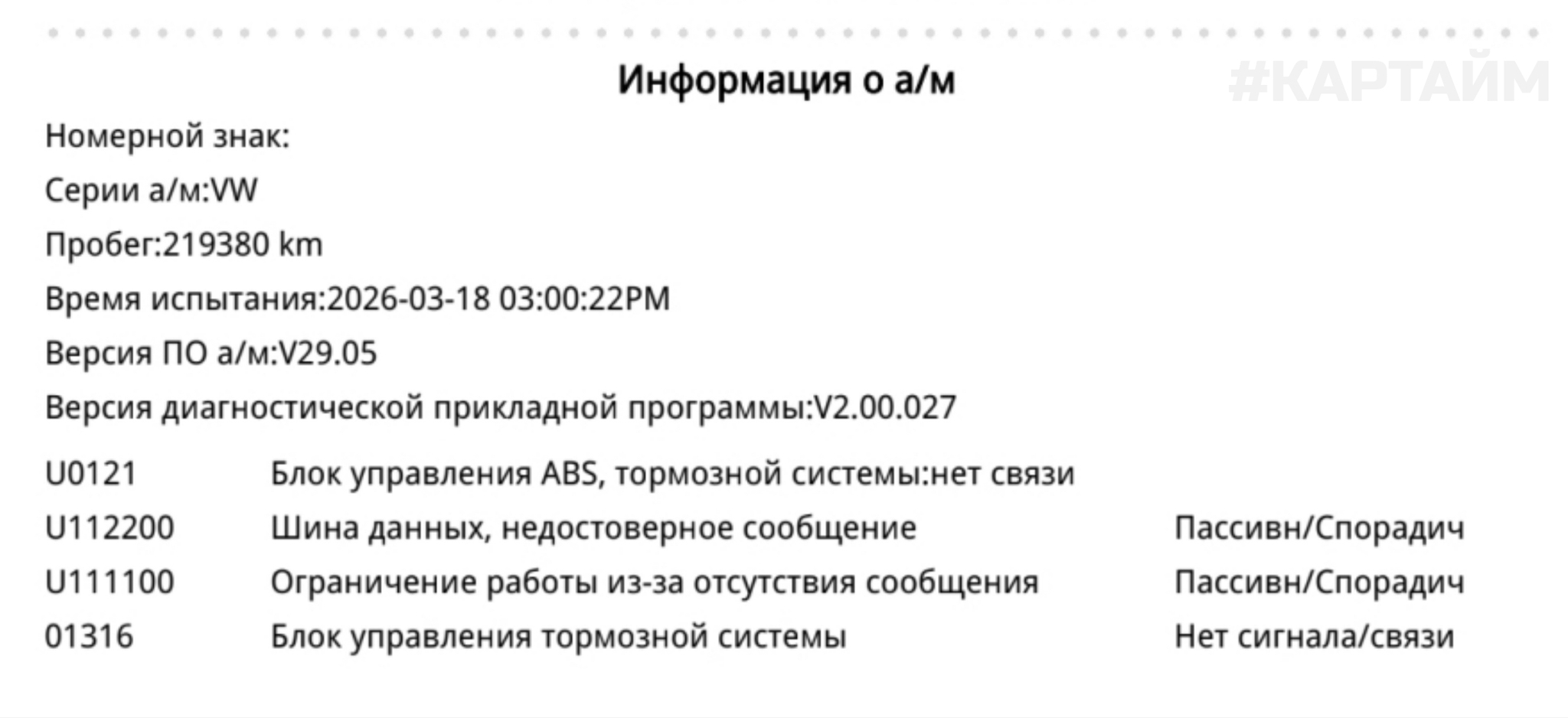

Без долгих прелюдий подключим к автомобилю сканер для диагностики и прочитаем ошибки.

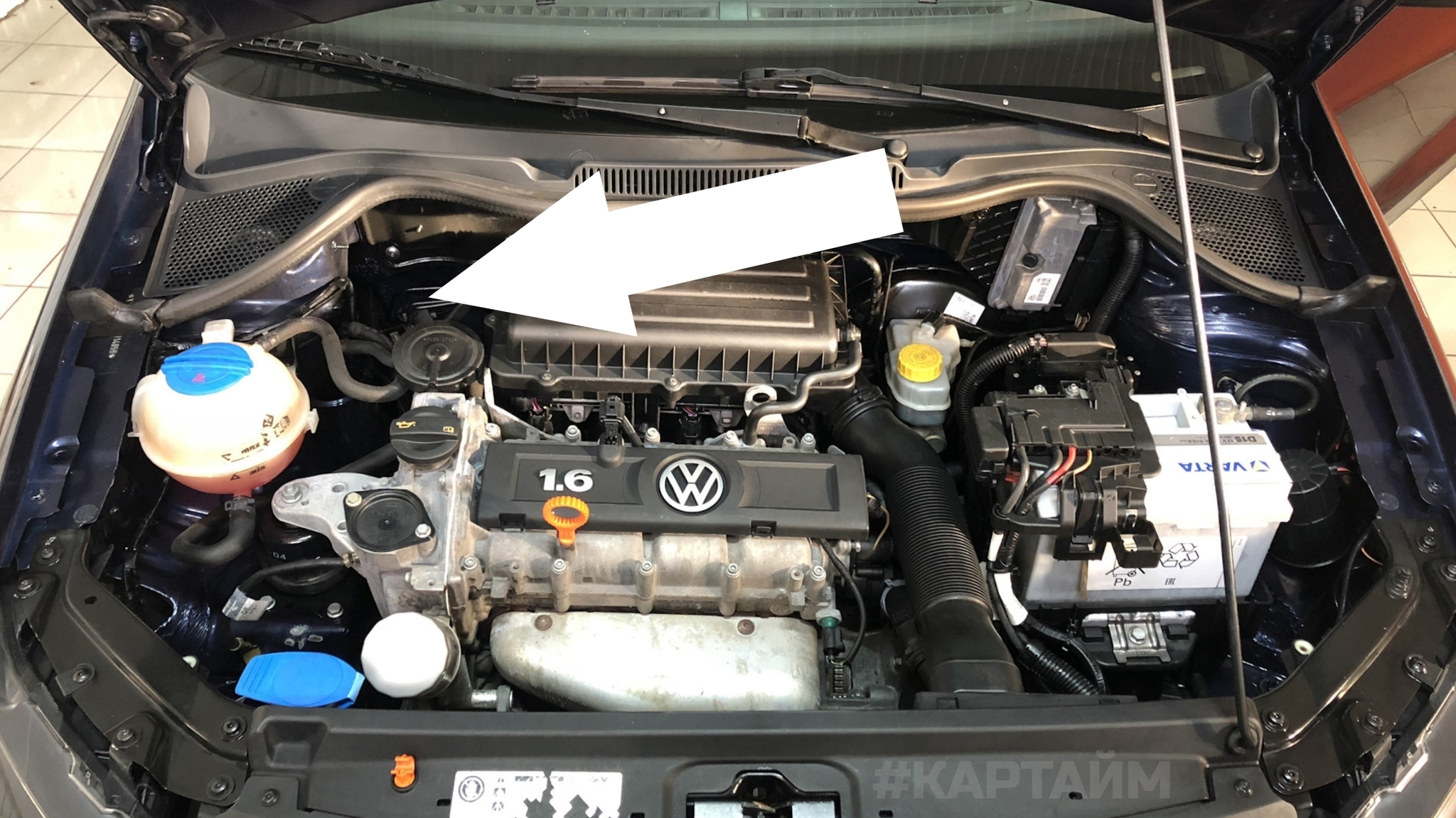

Пупупу. Блок АБС не выходит на связь. Придётся проверить на его разъёме питания, массы и связь. Находится он вон там.

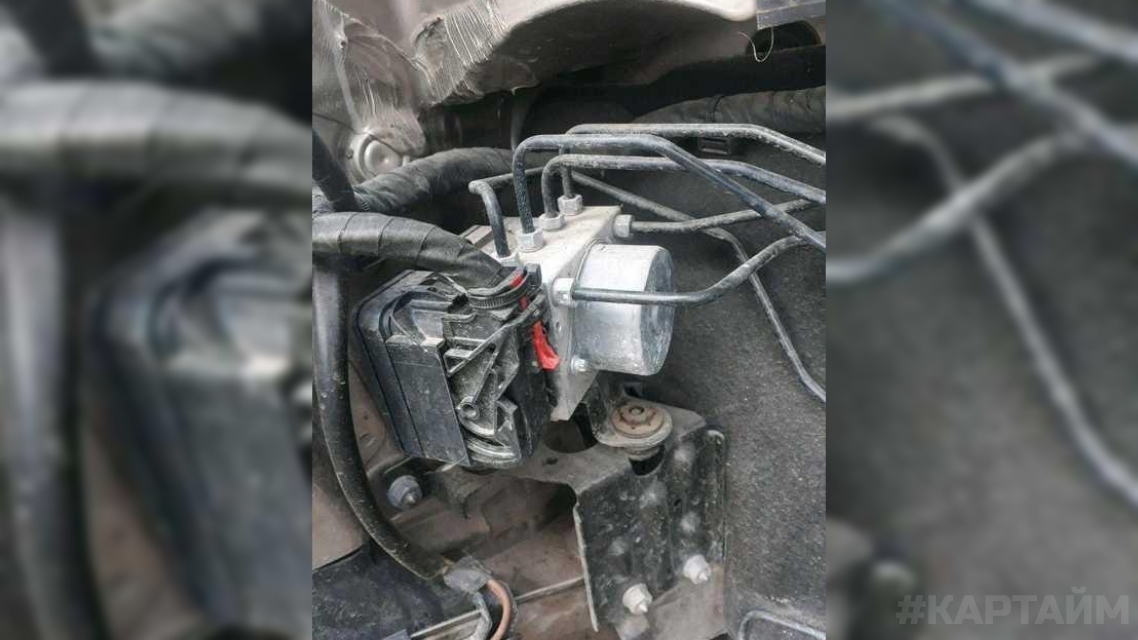

Выглядит вот так.

В нашем случае Фольксваген Поло Седан Дорестайлинг с двигателем ЦФНА (Volkswagen Polo Sedan CFNA) оборудован блоком АБС Бош 8.2 (ABS Bosch 8.2), а распиновка у него следующая:

1 плюс АКБ (30)

6 датчик передний правый (FR)

13 масса

14 кан драйв л (CAN Drive low)

18 датчик передний правый (FR)

19 датчик задний правый (RR)

20 датчик задний левый (RL)

22 датчик передний левый (FL)

25 плюс АКБ (30)

26 кан драйв х (CAN drive high)

30 плюс педаль тормоза (brake pedal)

31 датчик задний правый (RR)

33 датчик задний левый (RL)

34 датчик передний левый (FL)

35 плюс зажигание (15)

38 масса

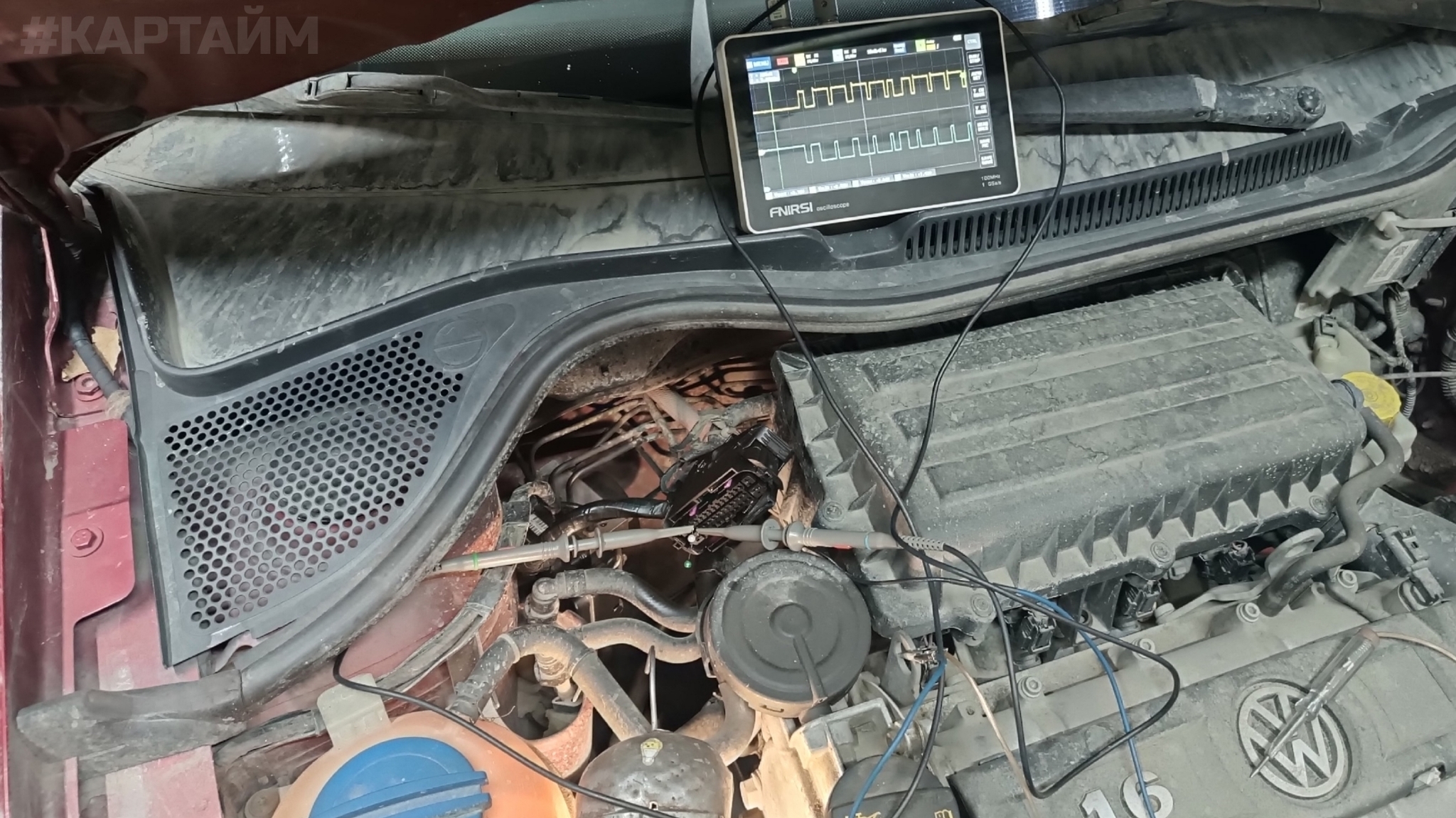

Все питания, массы, сигналы и шина CAN присутствуют.

Так что, чтобы всё заработало, хозяину автомобиля придётся по быстрому поменять блок АБС за 80 тысяч рублей. 😐

Спасибо всем, кто дочитал, — буду рад подписке. 😉

Ваш #КАРТАЙМ
